Отопительный газовый котел bosch: ошибки и инструкция по экслуатации и обслуживанию неисправных приборов

Особенности работы газового котла Bosch

Двухконтурный прибор самый популярный среди пользователей. Он одновременно работает на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, которые обеспечивают бесперебойную работу системы.

На панели управления располагаются регуляторы мощности. Поэтому нагрев можно подстроить под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла ориентирована на основной контур — отопительный. При открытии смесителя клапан переключает поток на систему ГВС.

Циркуляцию теплоносителя обеспечивает насос. Датчики контролируют прибор и при отклонениях в работе подают сигнал модулю управления. В результате появляются коды ошибок.

После отключения подачи газа обнаружено пламя.

Неполадки в электросети котла: часта причина появления многих ошибок.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить дымоход: засор который уменьшает канал отвода дымовых газов, обледенение оголовка. Применительно к котлам  с открытой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещение.

Устанавливаем временную перемычку (тем самым имитируем замкнутость контакта) и перезапускаем котел.

Проверка целостность маностата и трубок подходящих к нему: дуем в отверстие маностата и фиксируем щелчки переключения, если щелчков нет — маностат требует замены. Не лишним будет проверить сопротивление мультиметром на замыкание и размыкание контакта.

Проверить работоспособность вентилятора: убедиться в работоспособности вентилятора, при включении крыльчатка должна крутиться и создаваться давление в системе. Ошибка появляется и при работающей турбине, когда вентилятор не выходит на режим требуемых оборотов и тяга ниже расчетной.

• Работоспособность оценивается в динамике (~220 на клеммы). Снять кожух котла Аристон, откинуть провода, от розетки подать напряжение. Если крыльчатка вращается, к прибору претензий нет.
• Проверяется наличие U, поступающего с ЭП. При ошибке 607 модели Аристон EGIS PLUS мультиметр покажет ноль – отсутствие управления вентилятором.

Устройство вентури: если в модели котла не предусмотрен конденсатосборник, полость трубки постепенно заполняется каплями жидкости: легко снимается, продувается и устанавливается на место.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Также необходимо проверить:

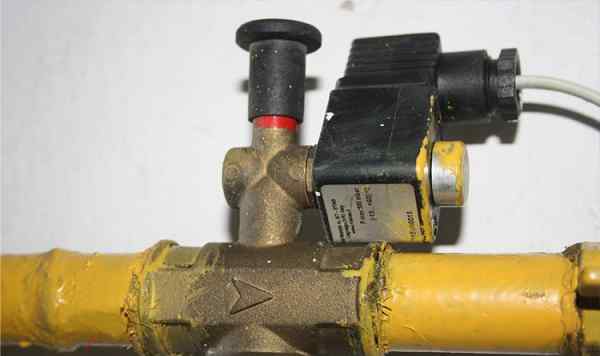

1. Положение органов управления запорной арматуры: возможно случайно был перекрыт кран подачи газа в дом или сработал отсечной клапан при отключении электроэнергии.
2. Исправность, состояние технических устройств: счетчик, редуктор (при автономном газоснабжении), магистральный фильтр, уровень заполнения резервуара (газгольдера, баллонной группы).

Электрод ионизации: контролирует пламя горелки, если на электронную плату не поступает сигнал от измерительного прибора, котел блокируется.

Частыми причинами выхода из строя электрода становится:

Повреждение электрической цепи (обрыв, ненадежный контакт, замыкание на корпус котла).

Дефект держателя датчика: он расположен на одной сборке с электродами розжига (трещина, скол керамики).

Загрязнение проволоки: на ней накапливается пыль, сажа, окислы и в результате датчик не определяет пламя после розжига. Решается очисткой электрода мелкозернистой шкуркой.

Положение проволоки: во время технического обслуживании неаккуратными действиями электрод сбивается, перестает фиксировать наличие пламени горелки.

Чистка горелки: отрыв пламени происходит при забивании форсунок пылью, кислорода хватает, а газа нет. Чистим с помощью пылесоса и зубной щеточки,.

Конденсат на электроде: если котел стоит в неотапливаемом помещении или подтекает с дымохода без обратного уклона, сырость может влиять на все приборы котла, необходимо просушить камеру.

Неисправен газовый клапан котла: проверяем обмотки катушек мультиметром (измерение проводим в кОм).

Сопротивление между выводами 1 и 3 – 6,5; 1 и 4 – 7,4 (для блока SIT SIGMA 845048).

При несоответствии газовый клапан заменяется (межвитковое замыкание). Если R = ∞ – обрыв, R = 0 – КЗ.

Ошибки и неисправности

В таблице собраны коды ошибок, которые соответствуют моделям Bosch WBN 6000-24C, Bosch ZSC 24-3 (35-3) MFA, ZWC 24-3 (28-3, 35-3) MFA, Bosch ZWE 24-4 (28-4), ZSE 24-4 MFA, Bosch ZWE 24-5 MFK, Bosch ZWE 24-4 (ZSE) MF.

Устройство и принцип работы котлов Бош

Самыми востребованными моделями среди линейки котлов Бош являются двухконтурные. Перед ними стоит две задачи: первая — это обогрев помещения до заданной температуры, вторая — это обеспечение горячей водой для бытовых нужд.

Устройства фирмы Бош, а именно, модели Бош Газ 4000 W и Юнкерс Бош оборудованы двумя независимыми теплообменниками, что позволяет им на отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.

В каждой из моделей есть возможность выбрать подходящую вам мощность устройства от 12 до 35 Квт, при выборе учитывается площадь помещения. Что касается нагрева жидкости для хозяйственных нужд, производительность составляет порядка 8-13 литров за минуту.

Плюсы настенного двухконтурного котла:

Недостатки:

Первые 20-40 секунд после того, как вы включаете кран с горячей водой течет холодная вода.

Более детально рассмотрим, как работает устройство, на примере модели Бош Газ 4000 W ZWA 24. Когда котел работает в режиме отопления, при помощи газовой горелки тепло передается на первичный теплообменник, который представляет из себя конструкцию из медных трубок и пластинок.

Для того, чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывается защитным слоем. Основной его задачей является передача тепла, образованного при горении пламени, к системе отопления. Движение воды в системе обеспечивает насос.

Также в конструкции предусмотрен трехходовый клапан, его задача заключается в предотвращении попадания воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для бытовых нужд. Нагретая жидкость для отопительного контура выходит из устройства сквозь подающую отопительную линию, а остывшая жидкость поступает через обратную отопительную магистраль.

Когда котел установлен на нагрев воды для потребления, 3-ходовый клапан закрывает отопительный контур. Подогретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.

Трехходовый клапан котла Бош

Плюс при использовании разных теплообменников очевиден. При отоплении зачастую используется простая вода, а она как правило содержит примеси. Когда происходит ее подогрев, примеси начинают образовывать отложения, которые негативно сказываются на теплообменнике, уменьшают его пропускную способность, препятствуют прогреванию воды, сокращают его срок эксплуатации.

А когда жидкость, которая протекает сквозь первичный теплообменник, она находится в замкнутой цепи, не меняет при этом своих химических свойств, минимизирует негативные последствия.

Жидкость, которая протекает сквозь вторичный теплообменник, со временем образовывает налет, и по истечению времени теплообменник будет нуждаться в замене или чистке. Если неисправность припадет на зимний период, ваш котел сможет бесперебойно работать в режиме отопления, используя первичный радиатор.

Бош серий ZWC24-3 (28-3, 35-3) MFA и ZSC 24-3(35-3) MFA

Котле Bosch Gaz 7000 W ZWC

Таблица 1

Пульт управления Bosch GAZ 7000 W ZWC

Котел MORA и блоки управления EFD-503

Случай из практики. Пришли в ремонт несколько блоков EFD-503. Такие блоки устанавливаются прямо на газовой арматуре, применяются в котлах MORA, BERETTA, PROTHERM и других. Так вот конкретно в этой модификации блока сброс ошибки происходит через замыкание двух контактов на самом блоке, и коммутация выведена на панель управления кнопкой. Клиент говорит, меняю блоки стабильно раз в году. Менять надоело (цена 1 блока примерно 10 тыс., а в котле их два) обратился к нам за ремонтом. На предоставленных блоках действительно были выявлены и устранены неисправности – отправили блоки назад. Результат установки 1 блок работает, два поработали 20 секунд, ушли в ошибку и больше не работают.

Вероятность того, что блок управления после ремонта отработал только 20 секунд очень маленькая (сразу два блока – тем более). Под описание неисправности больше подходит “ошибка фазировки” – несоблюдение полярности подключения. Спрашиваю – какие действия котел выполняет до появления ошибки? Ответ – никакие, просто ошибка и все. Поясняю, что ошибка должна сбрасываться, может контакт у вас плохой на Reset. Нет, про теорию контакта – знаем, блоки неисправны. Ну хорошо, присылайте. Клиент присылает два блока после ремонта и еще два дополнительно из “неисправной” коллекции. Устанавливаем на стэнд сначала блоки, которые ремонтировали. Блоки в ошибке. Сбрасываем ошибку – розжиг идет, клапан открывается, пламя блок видит – он исправен! Преднамеренно создаем на блоке ошибку, опять сбрасываем – розжиг есть, плата работает согласно логике. Проверяем аналогично все четыре блока – все в ошибке, после сброса все работает. Предоставляем информацию клиенту о том, какие контакты замыкаются на блоке для сброса ошибки, он берет из коллекции “неисправный” блок и вуаля! – работает. Все вопросы сняты.

Что такое ошибка газового котла?

Все модели и бренды котлов имеют свои преимущества, тем не менее, они не гарантируют безаварийный режим при эксплуатации. Все возможные сбои котла протестированы производителем оборудования, они запрограммированы в систему диагностики, по результатам информация по кодам выводится на рабочую панель. Зная причину сбоя можно принять комплексные меры, для того чтобы отремонтировать котельное основное или вспомогательное оборудование.

Пока не существует общепринятой кодификации ошибок котельного оборудования, в этом вопросе царит анархия — каждый производитель устанавливает свой порядок шифрования. Тем не менее, общепринятым является применение для кодирования латинских букв, начиная с «E» или «F» и цифр от 0 до 100.

Толкование кодов указано в технической документации на котел, обычно представлено в табличной форме с указанием ошибки, причин сбоя и мер по восстановлению.

Как запустить самодиагностику

Самодиагностика — это функция, действующая в постоянном режиме. Ее обеспечивает система датчиков, подключенных к плате управления. Каждый датчик всегда включен и действует непрерывно.

Мало того, если контакты какого-либо элемента окисляются и датчик отключается, плата управления тотчас выдает ошибку, оповещающую о неполадках определенного узла или детали. Поэтому специально включить самодиагностику нельзя.

Однако, при запуске котла происходит опрос всех деталей с платы управления, экспресс-проверка состояния и работоспособности узлов котла. Некоторые пользователи называют этот процесс самодиагностикой, хотя, по сути, это просто быстрая проверка состояния систем агрегата.

Ошибки и неисправности

В таблице собраны коды ошибок, которые соответствуют моделям Bosch WBN 6000-24C, Bosch ZSC 24-3 (35-3) MFA, ZWC 24-3 (28-3, 35-3) MFA, Bosch ZWE 24-4 (28-4), ZSE 24-4 MFA, Bosch ZWE 24-5 MFK, Bosch ZWE 24-4 (ZSE) MF.

Особенности работы газового котла Bosch

Двухконтурный прибор самый популярный среди пользователей. Он одновременно работает на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, которые обеспечивают бесперебойную работу системы.

На панели управления располагаются регуляторы мощности. Поэтому нагрев можно подстроить под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла ориентирована на основной контур — отопительный. При открытии смесителя клапан переключает поток на систему ГВС.

Циркуляцию теплоносителя обеспечивает насос. Датчики контролируют прибор и при отклонениях в работе подают сигнал модулю управления. В результате появляются коды ошибок.

Основные неисправности газовых котлов Bosch

Отказ любого оборудования — вполне обычное, хоть и нежелательное, событие. Техника, вне зависимости от класса и качества, способна выходить из строя, если условия эксплуатации превышают запас прочности, заложенный конструкторами в проект.

Газовые котлы для пользователей представляют определенную опасность, обусловленную типом топлива.

Любая неисправность может спровоцировать утечку газа, последствия которой могут оказаться фатальными для всего дома.

Поэтому все газовые агрегаты фирмы Bosch оснащены системой самодиагностики, самостоятельно обнаруживающей неисправности и оповещающей пользователя о них путем отображения на дисплее буквенно-числового кода.

Технический персонал сервисных центров делит возможные неполадки на группы:

• Первичные и вторичные. Это неисправности, ставшие причиной появления других, более серьезных проблем.
• Очевидные и скрытые. Некоторые проблемы видны сразу, другие обнаруживаются либо случайно, либо по достижении значительных масштабов.
• Внезапные, которые случаются без видимых причин.

Причинами возникновения неполадок могут стать:

• Износ, тепловая деформация тех или иных деталей.
• Перегрев узлов и деталей из-за некорректно отрегулированного режима работы.
• Внешние воздействия, механические или техногенные.

Код ошибки, появляющийся на дисплее, помогает локализовать неисправность и немедленно приступить к ее ликвидации.

ВАЖНО!
Самостоятельный ремонт или настройка котла — рискованное и опасное занятие, способное разрушить агрегат или привести к серьезной аварии.

Другие неисправности

В котлах « » встречаются неполадки, которые не отображаются в виде ошибки.

Не работает горелка

Необходимо проверить состояние и включить аварийный и пусковой выключатели. Если один из предохранительных автоматов неисправен, отремонтируйте его либо замените исправным устройством.

Также проводите диагностику контроллеров температуры, реле продуктов отвода. Сделайте профилактическую чистку топки, горелки, форсунок, труб отвода.

Нет искры, не происходит розжиг

Ищите проблему в:

• Электроде розжига. Зачистите его, разместите ближе к горелке.
• Горелке.
• Запальном трансформаторе.

Шум и гул при включении котла

Проведите чистку деталей, в том числе теплообменника, от накипи. Солевые отложения мешают теплоотдаче, поэтому вода закипает и шипит. Если не удалить налет, узел перегреется и выйдет из строя.

Не включается горячая вода

Если при открытии смесителя нет горячей воды, осмотрите трехходовой клапан. При поломке его нужно сменить. Также убедитесь в исправности смесителя, прочистите трубы и фильтры от засоров.

Свист при розжиге горелки

Размер форсунок не соответствует давлению в газовой магистрали. Поменяйте их.

Черный дым и копоть

Необходима чистка блока розжига. Детали и отверстия забились пылью и грязью.

Хлопки, шум при розжиге

Что могло случиться:

• Неправильно настроена подача газа.
• Неправильно подобран размер форсунок.
• Засорен дымоотвод.
• Неверное строение дымоходной шахты.
• Плохо работает вентиляция в помещении.

Надеемся, что, прочитав статью, вы определите причину поломки. Выполнить ремонт можно самостоятельно, если вы разбираетесь в технике. Однако помните: перед началом работ надо обязательно перекрыть подачу газа и воды.
