Укв приемник на диапазон частот 80-135 мгц (кп327, ne604n, ca3130, lm386)

Принципиальная схема

На рис. 2 приведена принципиальная электрическая схема приемника. Сигнал с антенны поступает на вход широкополосного усилителя высокой частоты (УВЧ), собранного на малошумящем СВЧ транзисторе VT1 КТ368А.

Катушка индуктивности L1 вместе с конденсатором С1 образуют фильтр высоких частот (ФВЧ) для подавления сигнала промежуточной частоты.

Усиленный сигнал снимается с параллельного колебательного контура L4, С11, С12. Режим согласования обеспечивается неполным включением в контур коллектора VТ1. Генератор плавного диапазона собран на полевом тетроде VТ2 КП327А.

Рис. 2. Принципиальная схема УКВ приемника на 80-135 МГц.

Перестройка по частоте осуществляется сдвоенным конденсатором переменной емкости С3. Первый преобразователь частоты выполнен на полевом транзисторе VT3 КП327А.

Сигнал рабочей частоты подается на первый затвор транзистора, гетеродина — на второй. Сигнал промежуточной частоты (10,7 МГц) выделяется контуром L5, С14* в стоковой цепи VT3.

Селективность по соседнему каналу обеспечивается пьезокерамическим фильтром ZQ1. Основное усиление сигнала промежуточной частоты, амплитудное и частотное детектирование производит ИМС DA1 NE604N.

Структурная схема ИМС NE604N приведена на рис. 3. Сигнал ПЧ с фильтра ZQ1 поступает на вывод 16 DA1, усиливается, дополнительно фильтруется фильтром ZQ2, подключенного к выводам 12, 14 DA1 и снова усиливается. Усиленный сигнал поступает на частотный детектор. Демодулиро-ванный сигнал снимается с вывода 6 DA1.

Амплитудная демодуляция также происходит в ИМС DA1. Напряжение низкой частоты при детектировании AM сигнала снимается с вывода 5 DA1. Выбор режима работы приемника (AM и ЧМ) осуществляется переключателем SA1. Усилитель низкой частоты двухкаскадный, выполнен на полевом транзисторе VT4 КП103 и ИМС DA3 LM386.

На VT4 собран буферный каскад (истоковый повторитель), имеющий высокое входное и низкое выходное сопротивление. Основное усиление НЧ производится DA3 LM386. Регулировка уровня громкости осуществляется переменным резистором R25 (с логарифмической характеристикой).

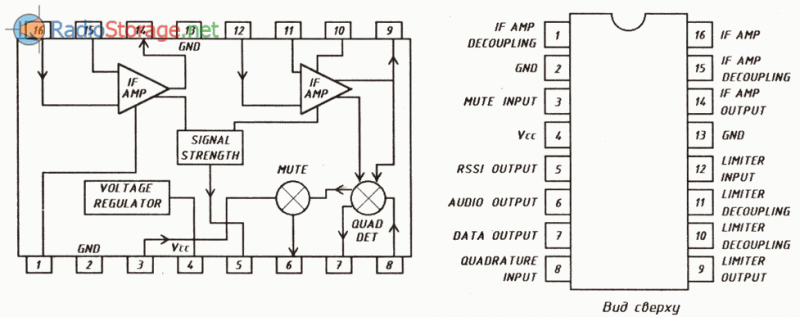

Рис. 3. Структурная схема ИМС NE604N.

Подавитель шумов выполнен на компараторе DA2 СА3130 и транзисторе VT5 КТ3102. Регулировка порога срабатывания шумоподавителя осуществляется переменным резистором R16 (с логарифмической характеристикой).

Справочники

Настройка

Для питания радиоприемника необходимо стабилизированное постоянное напряжение +12…18 В. Перед началом настройки необходимо установить подстроечные конденсаторы С4, С12 и потенциометр R17 в положение минимальной емкости или сопротивления.

Процесс настройки начинают с установки диапазона частот, генерируемых гетеродином. Установив конденсатор С3 в положение максимальной емкости, вращая сердечник катушки L2 добиваются генерации частоты 90,7 МГц.

При необходимости, частоту корректируют триммером С4. Затем КПЕ С3 устанавливают в положение минимальной емкости. При этом частота генерации должна составлять 145 МГц.

Проделав выше описанную операцию несколько раз, регулировкой С4 и L2 добиваются перекрытия необходимого диапазона частот гетеродина (90,7…145 МГц).

Включив режим ЧМ и установив переменный резистор R16 в крайнее (левое) положение, подстройкой сердечниками индуктивностей катушек L4, L5, L7 добиваются максимального уровня шума или уровня сигнала вещательной станции.

При проведении этого этапа настройки удобно пользоваться осциллографом или НЧ вольтметром, подключенным параллельно выходному динамику.

Вход приемника рассчитан на подключение несимметричной линии питания 50 или 75 Ом. Подключив антенну к приемнику и настроившись на одну из ЧМ станций, снова подстраивают сердечники L4 и L5 до получения максимального отношения сигнал/шум.

Подстройкой сердечником индуктивности фазосдвигающей катушки L7 добиваются наименьших искажений частотно-модулированного сигнала.

Переключив приемник в режим AM, убеждаются в нормальном приеме AM станций диапазона 110…120 МГц. При необходимости, для получения максимальной чувствительности приемника, можно подобрать транзистор VT1 и протекающий через него ток по минимуму вносимых шумов при максимальном коэффициенте усиления.

Данный приемник может легко быть настроен для приема сигналов любительских радиостанций в диапазоне 144…146 МГц.

А. Пархомчук. РМ-05-17.

Литература: 1. Elektor Elektronik. №9/94.

Детали

Данные катушек индуктивности:

• Конструкция катушек L2, L4 показана на рис. 4,
• Катушка L1 содержит 4 витка эмалированного провода диаметром 0,2 мм, намотанного на оправке диаметром 3 мм;
• катушка L3 содержит 8 витков эмалированного провода диаметром 0,2 мм, намотанного на ферритовый сердечник диаметром 3 мм.
• Катушки L5, L7 — стандартные контура КАС6400А (Toko) на частоту 10,7 МГц.

Рис. 4. Катушка индуктивности.

Двухсекционный конденсатор С3 можно применить любой, с диапазоном изменения емкости 2…14 пФ. Фильтры ZQ1 и ZQ2 — любые пьезокерамические фильтры на частоту 10,7 МГц и полосой пропускания 50 кГц.

Переключатель SA1 — миниатюрный. Динамическая головка любая, с сопротивлением обмотки 8 Ом и мощностью 300 мВт. Резисторы типа МЛТ-0,125 с допуском ±5%.
