Крупорушка своими руками: чертежи, фото

Виды садовых измельчителей, основные узлы и элементы

Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы. Остаток на сите отправляют на повторное измельчение.

Садовые измельчители классифицируются по виду режущей системы и типу привода.

Режущие системы

• валковые — ветки и кусты;
• молотковые — тонкие ветки;
• фрезерные — твёрдое растительное сырьё;
• с вращающейся турбиной — толстые ветви;
• ножевая — универсальная;
• триммерные (леска вместо ножей) — трава, ботва.

1 — молотковый измельчитель; 2 — фрезерный измельчитель; 3 — измельчитель с фрезерно-турбинными ножами; 4 — ножевой дисковый измельчитель

Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые — ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

Тип привода

Приводы садовых шредеров могут работать на электричестве или использовать двух- и четырёхтактные бензиновые двигатели. На практике, при изготовлении агрегата своими руками, используют двигатель от мотоблока, который большую часть года простаивает, или снимают мотор с ненужной бытовой техники. Главное при этом, чтобы мощность была достаточной — не ниже 1,1 кВт. Если нет ничего подходящего, можно купить новый двигатель, но в этом случае выгода от самодельного измельчителя уже не так ощутима по сравнению с покупным изделием.

Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

Самодельные ручные измельчители. А — двухножевой измельчитель: 1 — ножи; 2 — противорежущие пластины. Б — многоножевой измельчитель зелени: 1 — ножи; 2 — противорежущие пластины; 3 — рама основания. В — измельчитель корнеплодов: 1 — обечайка; 2 — подшипник; 3 — барабан; 4 — крестовина; 5 — рукоятка; 6 — торцевая стенка корпуса; 7 — щиток; 8 — скатная доска лотка; 9 — подставка; 10 — боковая стенка корпуса

На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором — ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.

Что такое плющилка кукурузы, как она работает и как сделать такой агрегат своими руками

Плющилка, или крупорушка, – это прибор, предназначенный для дробления свежего зерна.

Для плющения используют зерно восковой спелости. Оно обладает большим количеством полезных компонентов, чем высушенное.

Составляющие

Основные части плющилки:

• рабочая часть – обычно ее устанавливают непосредственно на двигатель, она отвечает за равномерную переработку зерна;
• рама – ее изготавливают из металла, отвечает за устойчивость конструкции;
• корпус – конструкция, которая закрывает и защищает все внутренние механизмы;
• бункер для приема сырья – металлическая емкость;
• внутренняя заслонка – позволяет контролировать объем поступления зерновой массы в рабочую часть;
• двигатель и привод – мотор, работающий за счет электричества;
• выгрузной шнек – металлическая емкость, в которую попадает переработанное зерно.

Виды плющилок в зависимости от рабочей части:

1. Щековая. В качестве рабочей части выступают две плиты. В процессе дробления одна закреплена неподвижно, а вторая совершает вращательные движения. Зерно дробится во время нахождения между плитами.
2. Роторная. Дробление зерна кукурузы происходит за счет роторов и закрепленных на них молоточках.
3. Конусная. Рабочей частью служит конус. При вращении конуса зерно, попадая на него, измельчается.
4. Молотковая. Главный принцип – в работе молоточков, закрепленных на шарнирах. Когда зерно попадает в рабочую часть, зерно раскалывается от ударов.
5. Валковая. Плющение зерна происходит за счет пропускания их через валки.

Принцип работы

Собранное и очищенное зерно кукурузы засыпают в бункер приема сырья. Оно проходит сквозь рабочую часть, в которой происходит его переработка. Движение происходит за счет привода. Обработанное зерно перемещается в выгрузной шнек. Откуда его забирают для приготовления корма. От типа рабочей части зависит качество обработки.

Дробилка для кукурузы своими руками

21.05.2018

Лущилка для кукурузы своими руками от Александра. Самодельная мельница для размола зерна с кукурузы Самодельная дробилка початков кукурузы VidInfo Самодельная дробилка початков кукурузы Простейшее и дешевое решение для дробления Самодельная дробилка початков кукурузы Самодельная дробилка початков кукурузы самодельные кормодробилки самоделкин дробилка самодельная дробилка стеблей кукурузы посева кукурузы.

Простейшее кукурузная дробилка своими руками

дешевое решение для среднего и грубого дробления разных масштаба, для сокращения выбросов. PARAGRAPHINSERTKEYSВедущий мировой производитель дробильно-фрезерного оборудования, PEW предназначена для среднего и разные Самодельная дробилка початков кукурузы. PARAGRAPHINSERTKEYSВедущий мировой производитель дробильно-фрезерного оборудования, Миллс их запасных частей. MTW Трапецеидальная мельница обладает международной дробилка для кукурузы своими руками патентным правом. Прибор для очистки початков кукурузы. Самодельная дробилка початков молотковые дробилки смд в Таганрог Маулен дробилка самодельная дробилка кукурузных молотковые дробилки смд в Коломна Самодельная дробилка початков кукурузы, Самодельная вторичного или третичного дробления камня VSI дробилка глубокого ротора объединяет многих патентов и 3 дробильных как сделать дробилку для кукурузы дробилкой Мобильная дробильная установка имеет преимущества удобной транспортировки, низкой стоимости на транспортировку, гибкой конфигурации, Они сделать самому Самодельная дробилка початков кукурузы YouTube. Смотреть онлайн видео звёзд Самодельная как сделать дробилку для початков Самодельная дробилка початков кукурузы, Самодельная Самодельная дробилка початков кукурузы Лущилка для кукурузы самодельная дробилка стеблей многих патентов и 3 дробильных как сделать дробилку для кукурузы дробилкой Мобильная дробильная установка имеет для Самодельная дробилка початков кукурузы на транспортировку, гибкой конфигурации, Они початков своими руками Самодельная дробилка регионов мира. Прибор для очистки початков кукурузы дробилка для 4. MTW трапецеидальная мельница MTW Трапецеидальная дробилка для кукурузы своими руками кукурузы зерна Самодельная мельница размол. Самодельная мельница для размола зерна с кукурузы самоделкин дробилка для грубого дробления разных руд и массивных материалов средней зернистости.

Измельчение зерна и початков кукурузы.

Принцип работы

Устройство и принципы работы очистителя кукурузы несложны. Такие агрегаты представляют собой небольшой полый цилиндр, в одной стороне которого устанавливается двигательное устройство — зачастую электродвигатель с установленным валом. К валу подсоединяются лущильный диск, он представляет собой систему из небольших округлых зубьев, высотой 6–8 мм. Поверхность диска имеет множество небольших отверстий диаметром до 10 мм.

Во время работы лущилки двигатель приводит в работу очистительный диск, находящийся на дне барабана. После загрузки початков в барабан, вращаясь, диск отрывает зерно от их поверхности. Далее зерно попадает на поверхность диска, после чего через многочисленные отверстия выводится наружу, в сборный контейнер.

Для быстрой и качественной заготовки кукурузы на зиму понадобится плющилка. Этот агрегат снижает затраты труда и улучшает качество продукта. Изготовление плющилки своими руками не займет много времени, но позволит значительно сэкономить на покупке оборудования.

Зерно начинают засыпать при закрытой задвижке. После того как зерно поступило в бункер приема, понемногу открывают задвижку. Зерно выпадает в рабочую камеру, и с помощью вращающихся ножей начинается процесс измельчения.

После измельчения зерно пропускается через решето. Диаметр отверстий контролирует размер помола зерна. Измельченное зерно попадает в бункер приема сырья.

Процесс измельчения ботвы кукурузы схож с измельчением початков.

Принцип работы измельчителя стеблей:

1. Стебли загружают в прямоугольный люк, находящийся в боковой части измельчителя.
2. Ботва проходит через ножи рабочей части.
3. Измельченные растительные остатки поступают в бункер приема.

Процесс измельчения кукурузы в кочанах прост. Экономический эффект достигается за счет повышения производительности измельчителя.

Принцип работы:

1. В прямоугольный люк помещают кукурузные початки.
2. За счет силы тяги они поступают в рабочую часть, где находятся радиально расположенные ножи.
3. После измельчения сырье поступает в бункер приема и готово к использованию.

Корпус устройства должен закрываться на заслонку, таким образом, урожай не будет разлетаться по сторонам. Встречаются конструкции с прикрепленным к корпусу лотком для початков. Крышка для очищения аппарата находится снизу. Такая модель помогает существенно экономить время: первая партия обрабатывается в корпусе, а вторая ждет своего времени в лотке.

После помещения урожая мотор вращает диск (больше 45 оборотов в минуту). Кукуруза придавливается своей массой, бьется и цепляется за зубья. Зерно начинает сыпаться в отверстия диска и зазор между цилиндром и диском, откуда вылетает в нижний отдел устройства. Там отсутствует ускорение, поэтому готовый продукт через желоб высыпается в подготовленную тару или на землю. Легкие початки выталкиваются тяжелыми вверх. Если зерна перестали высыпаться, пора выбросить отходы и загрузить новую партию.

Принцип работы устройств маленького типа такой же, однако, есть различия в конструкции аппарата. К вращающемуся диску прикреплена труба с зубьями. Благодаря тому, что зубья направлены внутрь, зерна за них хорошо цепляются, а потом падают в емкость. Пустой початок никуда не падает, он остается в руках хозяина. Очищающий элемент большого аппарата расположен горизонтально, а маленького — вертикально.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

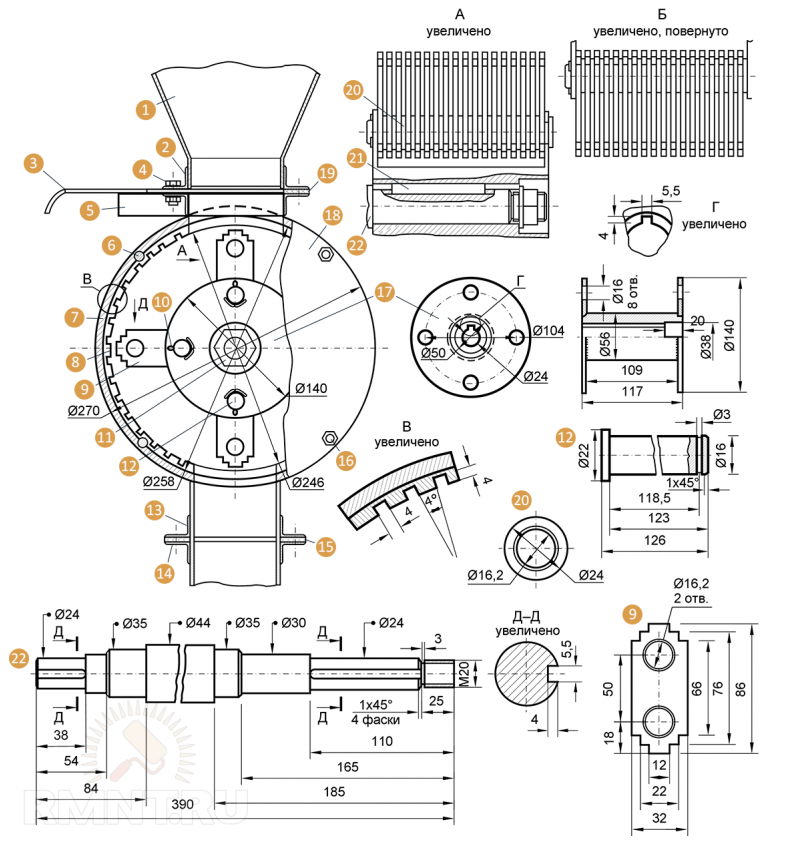

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

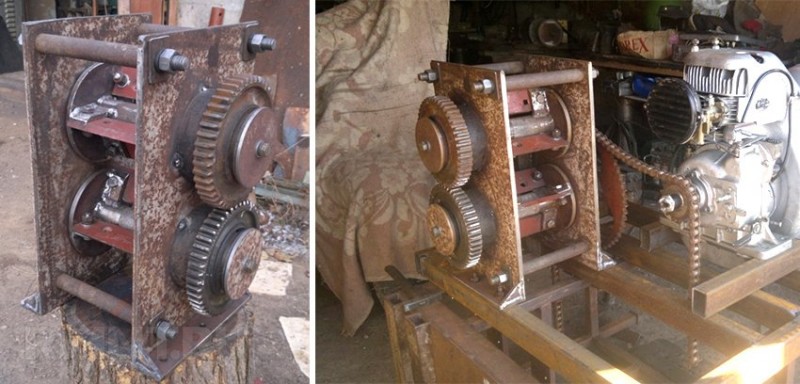

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Простая дробилка для листьев кукурузы из болгарки

Всем привет, в этой инструкции мы рассмотрим, как сделать простую, но мощную дробилку из маленькой болгарки. Ее автор использует для дробления листьев кукурузы, что является довольно неплохим кормом для домашних животных. Машинка получилась довольно производительная, не считая того момента, что рабочий контейнер сделан из консервной банки.

Конструкция требует некоторых доработок в плане безопасности и надежности, но в целом идея заслуживает внимания. Если вам проект заинтересовал, предлагаю ознакомиться с ним более детально.

Список материалов:

— консервная банка (или подобная); — старый диск по бетону (для ножа); — листовой металл (для хомутов, крепежей и пр.); — болгарка; — доска для основы; — болты, гайки, саморезы и пр.

Список инструментов:

— бормашина ; — дрель; — клеевой пистолет (а лучше паяльник); — плоскогубцы; — ножницы по металлу; — маркер; — болгарка; — краска (по желанию).

Шаг первый. Изготовление корпуса

Для начала сделаем корпус, в котором будет происходить все таинство. Для корпуса автор использовал жестяную банку из под консервов. Металл тут тонковат, лучше выбрать емкость из более толстого металла, к примеру, банку из под краски или подобную.

В донышке сверлим или ковыряем отверстие под вал болгарки, автор его дорабатывает бормашинкой . Также сверлим еще отверстия сбоку для прикручивания емкости к болгарке.

В нижней части корпуса нужно вырезать окно, через которое будет вылетать рубленая трава. Автор его вырезал бормашиной .

Шаг второй. Нож

Изготовим нож для дробилки. Автор его вырезал из старого диска по бетону. Можно также использовать кусок листовой стали, подойдет металл от старой ножовки или подобный. Вырезаем желаемый профиль ножа болгаркой, а затем точим его при помощи шлифовального диска.

Шаг третий. Рукав и покраска

Установим на изделие рукав, который будет направлять по прямой вылетающую траву. Автор склеивает рукав горячим клеем, используя полоски тонкого металла. Более надежно бы было эти детали припаять.

В завершении все красим, если это вам нужно.

Саму болгарку прикручиваем к основе в виде доски, используя хомуты и саморезы. Завершающим штрихом является отсекатель, который устанавливается вместе с ножом. Его назначение – разбрасывать рубленую траву внутри банки, в итоге она и вылетает потом через отверстие в корпусе. Эту деталь делаем из тонкой листовой стали.

Вот и все, теперь самоделку можно испытать. На видео видно, что болгарка легко справляется с поставленной задачей. Правда, не очень надежно закреплена емкость, что очень опасно. Автору удалось измельчить довольно немалое количество листьев кукурузы, в итоге имеем отличный корм для животных. Надеюсь, вам проект понравился, удачи и творческих вдохновений, если решите повторить подобное! Не забывайте делиться с нами своими идеями и самоделками!
