Замена кулера внутри блока питания

Увлекательная математика

Начать лучше не с выбора конкретной модели или бренда, а с технических требований, которые предъявляются к вентилятору. Да, такой простой компонент компьютера имеет ряд ограничений, с которыми придётся мириться пользователю, ведь от правильного выбора зависит комфортная работа пользователя за компьютером. Отсюда следует, что базовыми требованиями являются бесшумность и эффективность обдува.

Вентилятор охлаждения блока питания компьютера в большинстве случаев не умеет самостоятельно регулировать частоту вращения крыльчатки. Подавая на кулер 5 вольт, БП использует максимальную частоту вращения, которая свойственна этому напряжению. Вот тут и начинаются интересные события, ведь характеристики для всех вентиляторов указаны для 12-вольтной линии. Вариантов здесь немного – довериться чутью или рекомендациям экспертов, ведь математически точно рассчитать поведение крыльчатки невозможно.

Устройство и ремонт кулера ПК

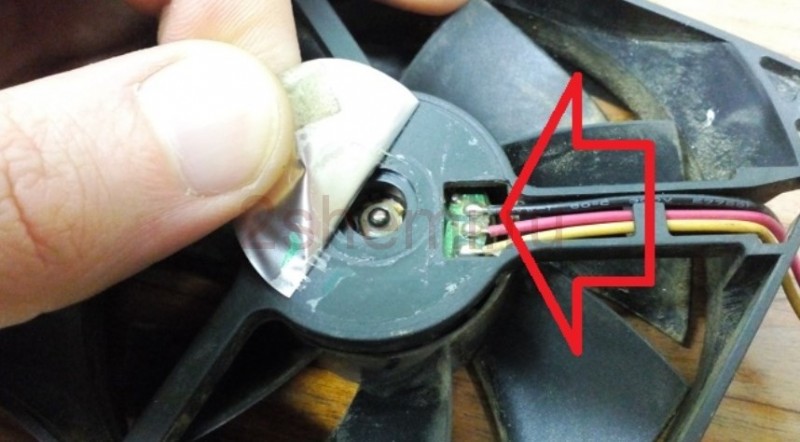

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Что если кулер не работает

Если вы не проверяли кулер при покупке, может оказаться, что вам «подсунули» нерабочий, отнесите его к продавцу и замените (если есть гарантия) или придется покупать новый.

Если вновь установленный кулер не работает, первое, что нужно сделать – проверить его подключение. Возможно, вы просто не полностью вставили разъем и напряжение на него не поступает.

Как вариант, проблема с настройками программ, регулирующих работу вентилятора – они могут быть сделаны таким образом, что вентилятор запускается только при достижении на блоке питания определенной температуры. Проверьте и если этот так, снизьте показатель температуры до минимума или вообще отключите такую опцию.

Не исключено, что есть неполадки в самом устройстве, например, неработающий разъем. В таком случае, его нужно заменить на новый, лучше всего Molex – современный и хорошо себя зарекомендовавший.

Самый надежный вариант замены кулера – купить точно такой же, как был установлен изначально, и подключать новый аналогично. Даже если вы впервые решились установить кулер в компьютер самостоятельно, у вас все получится. Главное – следовать инструкции.

Как выбрать лучший кулер охлаждения процессора для Intel и AMD?

Итак мы подошли вплотную к вопросу выбора кулера для процессора

Давайте подробно посмотрим на те параметры, которые влияют на производительность и на которые стоит обратить внимание при покупке

Тип кулера для процессора

Это скорее даже тип не кулера, а всей системы в целом. Самая распространенная — воздушная, то как раз, что мы называем кулером процессора. Она состоит из металлического радиатора, который принимает на себя тепло от крышки процессора, и вентилятора, который нагоняет на него воздух и тем самым охлаждает. В продвинутых моделях есть даже два вентилятора — на вдув и выдув.

Еще один распространенный среди игроманов тип охлаждения процессора — водяной. Варианты таких систем бывают разные, от небольших вентиляторов, связанных с охлаждающими жидкостными трубками, до больших дорогих систем с выносными радиаторами. Общее одно — в терморегуляции принимает участие жидкость, которая охлаждает сильнее, чем просто воздух.

Кстати, если планируете использовать такой тип охлаждения, то обратите внимание на наличие специальных отверстий на задней панели корпуса для вывода трубок — они обычно прикрыты резиновыми шторками. Также кулеры можно разделить на активный и пассивный — в пассивном нет вентилятора и обычно используется для недорогих и уже устаревших видеокарт — для процессора, конечно, такой не подойдет

Также кулеры можно разделить на активный и пассивный — в пассивном нет вентилятора и обычно используется для недорогих и уже устаревших видеокарт — для процессора, конечно, такой не подойдет.

Размер радиатора кулера

Водяного охлаждения я касаться не буду, а поговорим о самом доступном и распространенном — воздушном

И здесь важное значение имеет размер радиатора и количество металлических пластинок — чем их больше, тем легче ему отвести лишнее тепло. Так же желательно, чтобы они были как можно тоньше

Размер вентилятора

На радиатор обязательно устанавливается вентилятор или даже два для нагнетания и отвода воздуха. Чем больше вентилятор (120х120х25), тем он во-первых эффективнее охлаждает процессор, во вторых, ему это сделать легче, чем маленькому, поэтому при одинаковом качестве теплоотвода он будет меньше шуметь. Также лучше брать вентиляторы с надписью «Ball bearing» — в них установлен более тихий и долговечный подшипник.

Возможность регулировки оборотов вентилятора процессора

Хорошо, если предусмотрена возможность регулировки оборотов кулера процессора — чтобы он не просто крутился с постоянной скоростью, а выбирал ее в зависимости от нагрева. Отличить такой вентилятор просто — разъем его питания, который подключается к системной плате, должен иметь 4 контакта.

Металл и количество теплоотводных трубок системы охлаждения компьютера

Радиатор непосредственно соприкасается с поверхностью корпуса процессора, поэтому важное значение имеет металл, из которого сделана эта поверхность, а также трубки, по которым тепло уходит на радиатор. Характеристики металла должны быть таковы, чтобы максимально быстро нагреваться и охлаждаться

Есть трубки, сделанные из алюминия, но лучше всего с этим справляется медь, хотя такой агрегат получается более тяжелый. Так что берите тот кулер для процессора, у которого они темно-желтого цвета.

Тип расположения кулера

Как я сказал, чем кулер процессора больше — тем лучше, но в то же время учитывайте, каким образом он будет расположен на материнской плате и в корпусе — не помешает ли он установке оперативной памяти или карт расширения, закрыв собой необходимые слоты. И поместится ли он в корпус по ширине. Оптимальным считается башенный тип, так как он отводит воздух напрямую к выдувающему заднему вентилятору корпуса.

В то же время классический вариант, когда лопасти вентилятора находятся прямо перед вами, если смотреть на материнскую плату сверху, более подходит в том случае, если корпус и мать небольшие формата microATX, и на них нужно компактно разместить как можно большее количество устройств. Плюс этого типа также в том, что пластины радиатора обдувают вокруг себя другие вставленные в материнку комплектующие.

Впрочем, есть и дорогие модели, в которых эти два типа совмещены, как на рисунке ниже.

Все описанные выше характеристики указаны в одном общем параметре — теплорассеивание (в ватах). Чем оно больше, тем лучше будет охлаждаться ваш процессор.

Производитель

Не рекомендую покупать не только боксовые кулеры, но и малоизвестных фирм. Самыми качественными и проверенными на сегодняшний день являются модели от Zalman, CoolerMaster, DeepCool и GlacialTech.

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.

Принцип работы гасящего конденсатора для подключения вентилятора от компьютера к 220 вольтам

 Прежде чем мы рассчитаем конкретный пример, скажем пару слов скажем о том, как же работает гасящий конденсатор в цепи переменного тока. По сути в этом случае конденсатор работает как ему и полагается. При первой полуволне он заряжается, пропуская ток и напряжения. Затем после зарядки он просто «закрывается». Хотя полуволна еще не завершена. В этом случае и происходит ограничение питания для последующих радиоэлементов. Далее, при обратной полуволне, все в том же порядке, но направление протекания тока и напряжение через конденсатор происходит в обратном направлении. В  итоге, так и происходит ограничение по напряжению и току. Конденсатор просто закрывается в определенный момент, вот и все. По сути его закрытие будет зависеть от сопротивления потребителя, от емкости конденсатора, от частоты переменного тока. Не будем копаться в дебрях, а сразу приведем конечную формулу. Вот она.

С(мкФ) = (3200*I(нагрузки, А))/√(Uвход²-Uвыход²)

Поясним значения в формуле

3200 — коэффициент пропорциональности, I — потребляемый нагрузкой ток, Uвх — напряжение сети (220 вольт, хотя это может быть значение и меньше, если вы используете понижающий трансформатор),Uвыход — напряжение питания нагрузки(лампы). Теперь когда мы понимаем что и откуда, попробуем разобрать случай для конкретного примера

Распиновка 4 pin кулера

У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.

Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и 120 мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма.

На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов. Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма.

Распиновка проводов кулера 4 pin

Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Он способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это неспособен, так как датчик и контроллер сидят на одной ветке питания).

Распиновка разъёма кулера 3 pin

Наиболее распространённый тип вентилятора — 3 пин. Кроме минуса и 12 вольтового провода здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика.

• Черный провод — земля (Ground/-12В);
• Красный провод — плюс (+12В);
• Желтый провод — обороты (RPM).

Распиновка проводов кулера 2 pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В.

https://www.youtube.com/watch?v=VDqF7us9iA4

Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение (положение) ротора.

Как подключить 3-pin кулер к 4-pin

Для подключения 3-pin кулера к 4-pin разъему на материнской плате для возможности программной регулировки оборотов служит вот такая схема:

При прямом подключении 3-х проводного вентилятора к 4-х контактному разъёму на материнке вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала.

Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу.

На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Предвестник беды

Шумит вентилятор в блоке питания компьютера? Это событие вызывает массу негодований со стороны пользователей, которые начинают подсчитывать расходы на приобретение нового кулера. Именно на данном этапе не нужно торопиться, дело в том, что шум – это не поломка. Это сигнал владельцу компьютера о том, что есть некоторые затруднения в работе вентилятора, которые нужно немедленно исправить. Тут всё довольно просто:

• снимается и разбирается блок питания и продувается от пыли;
• откручивается и снимается вентилятор;
• снимается защитная наклейка на роторе кулера, внутрь заливается 3-4 капли масла;
• наклейка возвращается на место, БП собирается и устанавливается в компьютер.

Алгоритм довольно простой, но очень результативный. Возможны проблемы с наклейкой, которая потеряла свои липучие свойства. Ставить её в таком виде не нужно, она всё равно отвалится и будет тарахтеть внутри корпуса. Лучше установить новую наклейку. Где взять? Вырезать из плотного скотча, использовать вкладыш от жевательной резинки или приобрести в магазине любую детскую наклейку аналогичных размеров.

Виды систем охлаждения для подключения к материнской плате

Охлаждение бывают разное не только по цвету и размеру, но и по функциональному предназначению. В основном идёт разделение на процессорные кулеры, что охлаждают CPU в непосредственном контакте.

Далее идут вентиляторы корпуса, о которых шла речь выше: они регулируют сам воздушный поток, проходящий через системный блок, а также могут косвенно или прямо охлаждать отдельные элементы компьютера.

А также не стоит забывать вентиляторы водяной помпы, отводящие тепло от радиатора сего устройства.

Все они подсоединяются к материнской плате и управляются через неё с помощью BIOS, UEFI или утилит операционной системы.

Начнём рассмотрение с самых важных вентиляторов, без которых работа системы будет невозможна или принесёт крайний дискомфорт.

Вариант 1: Процессорный кулер

Отсутствие кулера на CPU чревато быстрым перегревом данного элемента, кроме того, некоторые подсистемы BIOS даже не дадут вам начать загрузку операционной системы без установленной системы охлаждения. Подключить его к материнской плате довольно легко, необходимо правильно монтировать его на ЦПУ и подсоединить пиновый провод в соответствующий разъём, который подписан на плате следующим образом: «CPU_FAN».

Даже для башенных кулеров со сдвоенными вентиляторами вам хватит одного разъёма, так как такие устройства снабжаются специальным коннектором, соединяющий два вентилятора, чтобы те запитывались по одному проводу.

Подробнее: Установка и снятие процессорного кулера

Таков самый правильный способ подключения кулеров процессора. Конечно, при желании можно подключать их в другие разъёмы, речь о которых пойдёт далее, но тогда не будет гарантировано нужное напряжение и уровень контроля оборотов. Однако в моделях типа Cooler Master MasterAir MA620P, где присутствует возможность использовать 3 вентилятора, не говоря уже о вычурных решениях энтузиастов, потребность в разъёмах будет только возрастать, такой спрос может удовлетворить хорошая материнская плата с уклоном на гейминг.

Вариант 2: Корпусный вентилятор

Следующими по важности идут вентиляторы всего компьютера. Чаще всего их два — на вдув воздуха и на выдув — обычно такого количества хватает для штатной работы ПК без экстремальных нагрузок

Для установки устройств монтируйте их на любом подходящем месте корпуса вашего компьютера, после чего соедините провод, идущий от элемента охлаждения с разъёмом на материнской плате, подписанным «CHA_FAN» или «SYS_FAN». При этом в конце должна быть цифра от «1» до максимального количества вентиляторов, что можно подключить к вашей материнке, включая буквенно-цифровые обозначения вроде «4А» или «3В».

Такие вентиляторы, в зависимости от конструктивных особенностей корпуса, могут располагаться на передней, задней, или боковой крышке, кроме того, есть варианты с обдувом жёстких дисков и прочих компонентов системы. При этом вы сами выбираете, как должен функционировать тот или иной вентилятор: нагнетая воздух в системник в определённом месте или же, наоборот, выводя его.

Вариант 3: Вентиляторы водяной помпы

Особняком от прочих стоят вентиляторы водяной помпы. Следует уточнить, что их количество может ранжироваться от 1 до 3 штук, в зависимости от длины радиатора в необслуживаемых системах водяного/жидкостного охлаждения, а также схемы пользователям в кастомных. Они соединены так, чтобы запитываться от одного провода, но их можно и разъединить для предоставления каждому вентилятору своего разъёма. Следует разделить подключение необслуживаемых СВО и кастомных. В случае первых следует подключать их вентиляторы так же, как и обычные воздушные, в разъём «CPU_FAN».

Кастомные СЖО лучше подключать к специализированным разъёмам, подписанным «W_PUMP», «W_PUMP+» или «PUMP_FAN», которые подают большее напряжение.

В данной статье были рассмотрены общие случаи подключения различных видов системы охлаждения к материнской плате. Чаще всего подсоединить одно к другому очень легко, и разъёмы подписаны соответственно: «CPU_FAN», «CHA_FAN»/»SYS_FAN» или «W_PUMP»/»PUMP_FAN», однако стоит разбираться в них и не путать, что может быть чревато выходом из строя вентиляторов или их контроллеров. Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

• https://2shemi.ru/raspinovka-kulera-podklyuchenie-3-pin-i-4-pin-ventilyatora/
• https://infotechnica.ru/pro-sborku-i-podklyucheniya/raznyie-kulera-k-materinskim-platam/
• https://lumpics.ru/how-to-connect-a-fan-to-motherboard/

Как же быть?

Здесь срабатывает такой фактор, как доверие к известному бренду, который побеспокоился о покупателе и самостоятельно провёл замеры частоты вращения крыльчатки и потока воздуха на 5-вольтовой линии. Правда, таких брендов не так уже и много на рынке, плюс цены на их продукты достаточно высокие. Но этот вариант можно смело рассматривать, ведь он удовлетворит пожелания пользователей в плане бесшумной работы и эффективного охлаждения.

Вентилятор для блока питания компьютера лучше искать среди продуктов известных мировых производителей, таких как Thermaltake, Zalman, be quiet, Noctua, Scythe. На упаковке кулера есть данные по работе вентилятора на 5 и 12 вольтах. Соответственно, указаны данные по оборотам и по уровню шума. Например, Noctua NF-P12 – 600 оборотов в минуту (12 дБ). Или Thermaltake Riing 12 – 1000 об/мин (18 дБ). Кстати, в последнем примере вентилятор с подсветкой.

Хочу подключить кулер к блоку питания!

  Итак, сегодня мы с Вами рассмотрим две проблемы, которые решаются одинаково. Проблемы звучат следующим образом:

1. Не крутится вентилятор блока питания
2. Шумит вентилятор блока питания

  Как мы говорили, решение здесь одно — извлечь блок питания, разобрать его и смазать вентилятор. Обычно к его останову приводит попадание в подшипник пыли или просто (со временем) выработка заводской смазки.

  Давайте же приступим к процессу ремонта! Для начала нам надо будет снять боковую крышку системного блока:

Резюме:

Достоинства:

• Полное отсутствие шума (от БП)
• Простота исполнения.
• Не требует финансовых затрат.

Недостатки:

• Элементы блока питания находящиеся под напряжением оказываются открытыми.
• Блок питания всё же может перегреваться в тесном корпусе
• Вместе с блоком питания может перегреваться вся система

2. Переключить вентилятор блока питания на 5 вольт

Посмотрите на переходник. Вот он, перед нами. Он представляет собой последовательное Pass-Through соединение двух PCPlug коннекторов, чтобы при подсоединении кулера не потерять PCPlug розетку. К Male-коннектору  PCPlug (со штырьками) параллельно двумя проводками подсоединён Molex коннектор (тоже со штырьками). Красный провод Molex коннектора подсоединён к жёлтому на PCPlug, а чёрный — к чёрному. Таким образом, с +12В контакта PCPlug потенциал +12В передаётся на средний провод Molex-а. Второй провод (чёрный) на Molex-коннекторе — это земля. Потенциал на этом проводе равен 0 В. Соответственно, напряжение между двумя проводами (разность потенциалов) равно 12В. Именно напряжение определяет скорость вращения вентилятора. Поэтому чтобы снизить разность потенциалов между двумя проводами, мы подадим на «землю» Molex-а положительное напряжение.

Для этого чёрный провод Molex-а надо подсоединить к красному проводу на PCPlug. В результате, на одном проводе будет +12В, на другом — +5В, в результате разность потенциалов составит 7В, а так как на жёлтом проводе потенциал останется большим, направление вращения вентилятора не изменится.

Как же нам сделать это?

Довольно просто. Вся операция займёт у вас не более пяти минут.

Монтаж вертушки

h2<dp>2,0,0,0,0—>

Подключать корпусные кулера, рекомендуется только после их установки. Учитывайте, что под кулеры разного диаметра, предусмотрены разные посадочные места с разным расположением резьбовых гнезд для вкручивания винтов.

p, blockquote<dp>10,0,0,0,0—>

Выбирая кулера и корпус, подбирайте детали так, чтобы места для монтажа совпадали по требованиям и их оказалось достаточно.

p, blockquote<dp>11,0,0,0,0—>

p, blockquote<dp>12,0,0,0,0—>

Однако учитывайте, что в любом случае, внутренности компа придется периодически чистить от пыли. Чаще это будет происходить или реже, зависит от ряда причин: направленности потока воздуха, количество пропеллеров в корпусе ПК.

p, blockquote<dp>13,0,0,0,0—>

Относительно того, сколько можно подключить карлсонов на компьютере, никаких особых рекомендаций нет. Однако учитывайте, что от их количества напрямую зависит уровень шума, исходящего от компа, который еще больше увеличится при установке мощной видеокарты.

p, blockquote<dp>14,0,0,1,0—> p, blockquote<dp>15,0,0,0,0—>

Также и 10 больших вертушек, тоже вряд ли удастся использовать – для их установки попросту не хватит места на внутренних поверхностях шасси. В целом, для мощного компа 3–4 низкооборотистых вентиляторов большого диаметра, вполне достаточно(если это требуется).

p, blockquote<dp>16,0,0,0,0—>

p, blockquote<dp>17,0,0,0,0—> p, blockquote<dp>18,0,0,0,0—> p, blockquote<dp>19,0,0,0,1—>

after—></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp>

Особенности конструкции материнок

h2<dp>1,0,0,0,0—>

Все производители материнских плат – Gigabyte, MSI, ASUS и менее известные бренды, всегда оснащают деталь, как минимум одним коннектором для подключения вертушки.

p, blockquote<dp>5,0,0,0,0—>

Чаще всего это 3 pin разъем для подключения охлаждения процессора. 2 pin и 4 pin для этой цели почти не используются, однако также могут присутствовать на некоторых моделях материнок – именно для того, чтобы запитать дополнительные корпусные вентиляторы.

p, blockquote<dp>6,0,0,0,0—>

При их отсутствии возникает закономерный вопрос – куда можно подключить кулеры, если их потребовалось больше и, если нет разъема на материнке.

p, blockquote<dp>7,0,0,0,0—>

Единственный выход в этом случае – подключение к блоку питания, чаще всего через коннектор Molex. Если же и Молексов не хватает, а также в некоторых других случаях, можно воспользоваться специальным переходником.

p, blockquote<dp>8,0,0,0,0—>

Единственное исключение – переходники и разветвители с материнской платой: такого типа не выпускается, из‐за особенностей архитектуры ПК. Все необходимые комплектующие по выгодным ценам, можете найдете в этом популярном интернет‐магазине.

p, blockquote<dp>9,1,0,0,0—>

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Порядок подключения

Обесточить компьютер

Простое выключение ПК с помощью кнопки – не лучшее решение. Его необходимо полностью изолировать от электросети, то есть выдернуть вилку из розетки или поставить выключатель в положение «выкл».

Зафиксировать кулер по месту

Для этого нужно демонтировать боковую крышку, установить вентилятор на предназначенное для него место и закрепить его болтиками

Необходимо обратить внимание на указатель направления вращения его крыльчатки (стрелка на торцевой части кулера).
В зависимости от того, как расположен вентилятор, воздушный поток может быть направлен как внутрь компьютера (втягивание), так и из него. А это напрямую отражается на эффективности охлаждения электроники системного блока

Чтобы не ошибиться, желательно замену кулера делать «один в один», поэтому снимать неисправный до приобретения нового не желательно.

Подключение к блоку питания

Автор не знает, какой именно вентилятор читатель станет устанавливать взамен вышедшего из строя. Это может быть изделие б/у от другого компьютера или приобретенное, но все они бывают различных модификаций. Поэтому далее рассматриваются лишь возможные варианты.

На фото приведена распиновка разъемов кулеров в зависимости от количества контактов. Если их число не совпадает с выводами БП компьютера, придется задействовать переходники. В скобках – цветовое обозначение проводников по второму варианту.

Маркировка проводов

• +12 В – Кр (Жл).
• -12 В – всегда черный.
• Линия тахометра – Жл (Зел).
• Управление скоростью – синий.

Распиновка блока питания компьютера Распиновка разъема кулера

Если вентилятор довольно сильно шумит, то его можно запитать не 12 В, а семью (подключение к крайним выводам) или пятью (к красному). Провод «земля», как отмечено выше, всегда черный.

В некоторых статьях даются рекомендации по изменению скорости вращения крыльчатки с помощью ограничительных резисторов. Их мощность – порядка 1,2 – 2 Вт, и размеры соответствующие. Уже – не совсем удобно. В общем, с этим понятно. Но вот по каким критериям подобрать номинал сопротивления, если пользователь с эл/техникой в лучшем случае всего лишь на «вы»? А в худшем – никак.

Автор советует не экспериментировать и при желании включить в цепь диод. Независимо от типа он обязательно обеспечит определенное падение напряжения порядка от 0,6 до 0,85 вольт. Если требуется снизить номинал еще больше, можно последовательно задействовать 2 – 3 полупроводника. Для этого не нужно заниматься инженерными расчетами или консультироваться со специалистом.

От теории — к практике

Разобравшись, какой вентилятор в блоке питания компьютера, пользователю остаётся лишь прикупить его аналог и произвести замену. Правда, тут владельца ожидает небольшой сюрприз. Речь идёт об интерфейсе для подключения к электропитанию. Практически все вентиляторы продаются с 4-контактным разъёмом, а на плате БП — всего два контакта, плюс они впаяны. Расстраиваться не стоит, в большинстве случаев на плате — муляж пайки. На самом деле два провода от вентилятора просто в клее.

Естественно, выкрутив кулер из корпуса БП, нужно аккуратно убрать клей с контактов (может понадобиться нож). По окончании процедуры очистки перед пользователем будет плата с двумя штырьками. Тут главное — запомнить, где плюс (красный провод), а где минус (чёрный провод). Дальше дело техники: нужно надеть 4-пиновый разъём на эти два контакта так, чтобы полярность совпала с цветом кабелей. И ничего нет страшного в том, что два контакта остались неподключенными.

Подключение вентилятора к блоку питания

Всё, что надо иметь для этой операции — это тонкую отвёрточку, или пинцет также, возможно понадобятся пассатижи, но это по желанию.

Берём в руки ту часть переходника, к которой подключены провода от Molex-а. В этом PCPlug коннекторе мы видим контакты в форме штырьков. Это вход переходника. Именно этой стороной переходник подключается к блоку питания.

Как вы видите, чтобы штырьки контактов не вывалились из разъёма, они держатся двумя «крылышками». Сами штырьки свёрнуты из алюминиевой пластинки и внутри пустые. С двух сторон в них сделаны специальные крылышки, отогнутые ёлочкой, чтобы они позволяли вставить штырёк в разъём, но не вытащить его оттуда. Нам надо тоненьким пинцетом, или отвёрточкой отогнуть внутрь эти крылышки, чтобы штырьки можно было вытащить из разъёма. Нам надо поменять местами чёрный провод, который рядом с жёлтым, к которому подходит чёрный провод от Molex-а и крайний красный провод.

После того, как вы вытащите эти два контакта, отогните крылышки обратно и вставьте красный провод на место чёрного, а чёрный — на место красного. Убедитесь, что контакты не выскакивают обратно. Всё! Теперь на Molex-е напряжение — 7 Вольт.

Заявленная скорость вращения вентилятора, поток воздуха и уровень шума характерны только для питания 12V. Этот кулер имеет Molex коннектор. Тестовая система:

• Процессор: AMD Duron 650Mhz (запускался на 650 и 748Mhz);
• Материнская плата: Giga-Byte GA 7IXE4 (чипсет AMD 750);
• Память: 128Mb PC100 SDRAM;
• Видео карта: ASUS v3800PRO tv in/out;
• ЖМД: 13,6Gb Fujitsu MPE 3136AH;
• Звуковая карта: Creative Sound Blaster Live! Value;

5

Теперь открутите вентилятор от крышки блока питания. Он крепится с помощью четырех болтов. Вам нужно подобрать кулер точно таких размеров. В магазине компьютерных комплектующих сделать это можно без проблем.

Маркировка цветом на проводах, которые идут к блоку питания – иная. Красный провод: +5В. Черный – общие провода (подключаются в разъемы GND). Желтый: +12В.

Красный вентилятора подключается к +12В БП (желтый провод БП), а черный — в+5В БП (красный провод БП). При этом на вентиялтор подается напряжение 12В —5В = 7В. Работать будет нормально, если начальное напряжение для данногоконкретного вентилятора меньше 7 В. Если больше (я встречал вентиялторы, укоторых начальное напряжение лежало в интервале от 9 до 11 В), то вентиляторбудет периодически дергаться в попытках запуститься.

Желтый провод вентилятора остается незадействованым, поскольку в даннойситуации сигналы датчика оборотов остаются невостребованными.
