Ремонт блока питания в телевизоре: советы специалистов

Ремонт БП телевизора

Перед ремонтом телевизионного БП полезно обзавестись его схемой. Принцип работы у этих БП тот же, что и у любого другого. Но он производит несколько выходных напряжений, отчего процесс диагностики немного усложняется.

Схема импульсного источника питания телевизора

Еще одна трудность — наличие нескольких систем защиты при отклонениях U_вых. от нормы. Из-за них, симптомы многих поломок выглядят однообразно: БП вообще не подает признаков работоспособности.

Сегодня схему БП практически любого телевизора можно найти в интернете. На поломку блока питания указывает неработоспособность светодиода, обычно работающего в режиме ожидания. Если же он горит, причину ищут в другом.

В рамках диагностики проверяют следующие элементы:

предохранитель. Если за ним напряжение отсутствует, деталь меняют;

балластные сопротивления. Их обрыв — возможная причина неисправности;

сглаживающие конденсаторы высоковольтного и низковольтного выпрямителей. Возможен пробой;

дроссель LC-фильтра низковольтного выпрямителя. Возможны обрыв и межвитковое замыкание. Если данная модель БП встречается редко, и найти аналогичный дроссель в продаже не удается, его перематывают самостоятельно из провода того же сечения

Важно соблюсти правильное количество витков;

диоды выпрямителей. Чаще выходят из строя полупроводники высоковольтного преобразователя, поскольку они работают под высоким напряжением

В отличие от перечисленных выше радиодеталей, диоды для диагностики приходится выпаивать.

Проверить на работоспособность микросхему инвертора в домашних условиях нельзя. О ее неисправности судят по косвенным признакам: если нормальное состояние всех прочих элементов подтверждено, а БП все равно не работает.

Если предохранитель цел, проверяют напряжение на выходе высоковольтного выпрямителя, интересуют параметры:

• значение;
• амплитуда пульсаций (определяется осциллографом).

Нормальное показатели — от 280 до 320 В. При низких значениях проверяют диоды. Высокая амплитуда пульсаций свидетельствует о неисправности сглаживающего конденсатора или обрыве выпрямителя.

Если напряжение в норме, проверяют характер неисправности, возможны два варианта:

1. БП вообще не включается;
2. пытается включиться, но отключается системой блокировки (реагирует на заниженное или повышенное выходное напряжение).

Снова применяют осциллограф. Его вход подсоединяют к выводу ключевого транзистора инвертора, подключенного к первичной обмотке трансформатора.

Заземляют прибор на «горячую землю» БП. Если при включении телевизора кнопкой питания на осциллографе появляется серия импульсов, это свидетельствует о попытках запуска. Значит, устройство блокируется одной из защит, например, от превышения анодного напряжения на кинескопе. Это помогает сузить круг поиска неисправности.

Если БП не пытается включиться, проверяют элементы инвертора. Например, замеряют напряжение на коллекторе ключевого транзистора. Оно должно быть таким же, что и на сглаживающем конденсаторе высоковольтного выпрямителя.

Отсутствие напряжения свидетельствует об обрыве первичной обмотки импульсного трансформатора. Заменив поврежденные радиодетали, продолжают проверку БП, включив вместо предохранителя лампочку накаливания мощностью 100 – 150 Вт.

При активации кнопки питания на телевизоре, лампочка ведет себя в соответствии с неисправностью адаптера:

1. вспыхивает и сразу гаснет, диод режима ожидания светится, на экране виден растр. Требуется проверка напряжения строчной развертки. Если оно завышено, проверяют и при необходимости меняют конденсаторы и оптронные пары;
2. зажглась и потухла, но светодиод не горит, и решетки на экране нет. Это свидетельствует о неработоспособности инвертора. Проверяют напряжение на сглаживающем конденсаторе высоковольтного выпрямителя. При заниженном значении, как уже говорилось, требуется проверка диодов и данного конденсатора;
3. горит особенно ярко. В этом случае БП сразу отключают от сети и еще раз проверяют работоспособность всех элементов.

Выходы

Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.

Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.

Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.

Официальное фото блока питания Cooler Master.

Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.

Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.

Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.

Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.

Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.

Источник фотографии nix.ru

Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.

Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.

Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.

На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.

Функциональная схема и принцип работы импульсного блока питания телевизора ЗУСЦТ

Рис. 1. Функциональная схема импульсного блока питания телевизора ЗУСЦТ:

1 — сетевой выпрямитель; 2 — формирователь импульсов запуска; 3 — транзистор импульсного генератора, 4 — каскад управления; 5 — устройство стабилизации; 6 — устройство защиты; 7 — импульсный трансформатор блока питания телевизоров 3усцт; 8 — выпрямитель; 9 — нагрузка

Пусть в начальный момент времени в устройстве 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом через обмотку импульсного трансформатора с выводами 19, 1 начнет протекать линейно нарастающий пилообразный ток. Одновременно в магнитном поле сердечника трансформатора будет накапливаться энергия, значение которой определяется временем открытого состояния транзистора импульсного генератора. Вторичная обмотка (выводы 6, 12) импульсного трансформатора намотана и подключена таким образом, что в период накопления магнитной энергии к аноду диода VD приложен отрицательный потенциал и он закрыт. Спустя некоторое время каскад управления 4 закрывает транзистор импульсного генератора. Так как ток в обмотке трансформатора 7 из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и ток вторичной обмотки (выводы 6, 12) резко возрастает. Таким образом, если в начальный период времени магнитное поле было связано с током, который протекал через обмотку 1, 19, то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3, перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.

Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии, которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.

Если напряжение на нагрузке по каким-либо причинам уменьшится, то уменьшится и напряжение, которое поступает в устройство стабилизации 5. В свою очередь, устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время, в течение которого через обмотку 1, 19 будет течь ток, и соответственно возрастет количество энергии, передаваемой в нагрузку.

Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.

Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150 В и понижении потребляемой мощности до 20 Вт, когда каскад стабилизации перестает функционировать. При неработающем каскаде стабилизации, импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.

Ремонт блоков питания жидкокристаллических телевизоров

Конструкция и принцип работы ЖК телевизоров и обычных приёмников одинакова. Разумеется, есть отличительные особенности, но он не влияют на диагностику неисправностей. Проблемы с блоком питания вызывают полный отказ оборудования — телевизор просто не включается либо непроизвольно выключается после непродолжительной работы.

Таким образом, процесс ремонта для всех блоков питания (вне зависимости от модели приёмника) будет одинаков:

1. Снять заднюю крышку, а также защитный кожух при его наличии.
2. Плата питания располагается слева, а материнская плата — с правой стороны.
3. Сначала проверяют трансформаторы (всего их 3, они выкрашены в жёлтый цвет).
4. Далее, снимают плату, чтобы выпаять сломанные детали.

1. Заменить на новые, соблюдая полярность при установке.
2. Поставить плату на место и проверить работоспособность ТВ.

Такая же последовательность соблюдается при замене других деталей на блоке питания.

При включении питания сгорает сетевой предохранитель.

Неисправности могут быть вызваны:

• системой размагничивания;
• сетевым фильтром и выпрямителем;
• неисправностью ключа.

Проверяем на предмет короткого замыкания элементы сетевого фильтра, выпрямителя,   терморезистор – системы размагничивания, ключ и элементы его обвязки, а также ключевой микросхемы (если блок питания построен на ней).
При нахождении неисправного элемента проанализируйте причины выхода его из строя. Выход из строя транзистора может быть вызван, как скачком напряжения в сети, так и высыханием конденсаторов в первичных цепях.

Блок питания не включается, сетевой предохранитель цел.
Следует проверить на предмет обрыва: сетевой фильтр, выпрямитель, ШИМ — модулятор.
Начните с проверки, есть ли на сетевом конденсаторе С постоянное напряжение около 300В ( если нет, следует искать разрыв в сетевом фильтре, а также проверьте резистор R.
В случае наличия +300В на конденсаторе С, проверьте доходит ли оно до ключевого транзистора. Также следует проверить первичную обмотку сетевого импульсного трансформатора ТР на предмет обрыва.
Если все элементы исправны, а блок питания не включается необходимо проверить поступление импульсов на базу (затвор) транзистора.
Также проверьте цепочку R запуска, обычно это резисторы с большим сопротивлением.

Какая схема блока питания у телевизора?

Блок питания – почти самая важная и главная деталь в телевизоре, так как от неё работает всё устройство. Он вырабатывает напряжение, для ламп в телевизоре. Схема блока питания или принцип работы состоит из напряжения 2 полупероидных выпрямителей. Выпрямители соединены последовательно. Если не будет работать хоть одна любая деталь, то подействуют неполадки и дефекты на всю работу системы. Поэтому за исправностью всего блока питания нужно внимательно следить и давать периодический отдых. Если телевизор не включается и никак не хочет работать кнопка Pover, то это может говорить об испорченности блока питания. Цепи питания имеют фильтр на трансформаторе и конденсаторе. Вход сети защищён предохранителем, а если нужно отключиться тумблером. Трансформатор нужен для полной нагрузки, его напряжение остаётся пониженным, что не мешает трудоспособности и перегреву.

Диодный мост идёт без радиатора. Напряжение 2 трансформатора, выпрямленное им, сглаживается 2 конденсатором, а огрехи сети фильтрует 3 конденсатор. Для уменьшения напряжения в цепи предусмотрен конденсатор большой ёмкости.

Чтобы наладить схему телевизора знать ничего не нужно. Просто настроить к выходу 12 Вольт нагрузку, в виде лампы от фар машины, и 2 регулятором поставить напряжение в 12, 6 Вольт. Резистор должен стоять так, чтобы при нагрузке ток прекратил расти при повороте движка резистора.

Устройство и схема блока питания монитора

Большинство поломок, как признают опытные пользователи, связаны именно с блоком питания. Разберём подробнее его устройство.

БП монитора состоит из двух элементов:

• сетевого импульсного блока питания (АС/DC-адаптера);
• DC/AC-инвертора.

Оба элемента служат для того, чтобы преобразовывать напряжение. То есть, первый блок преобразует переменное напряжение в постоянное, а второй — наоборот, постоянное в переменное (DC-AC).

Существует несколько основных видов схем, которые часто используются в современных мониторах. Такие схемы можно найти в интернете, где предоставлено понятное и подробное описание всего устройства блока питания.

Такие схемы могут быть полезны при самостоятельном ремонте различных приборов, преимущественно компьютеров. В том числе по схемам изучается сам принцип работы блока питания монитора. Изучив детали и их последовательность, вы сможете легко разобраться в том, почему происходят те или иные реакции в агрегате.

Итак, как же работает блок питания?

Диагностика неисправностей импульсных блоков питания

Самое главное в ремонте — это найти неисправность, а устранить ее дело техники. Схемотехнику импульсных источников питания можно разделить на входную и выходную части. К входной части относится высоковольтная схема, а к выходной низковольтная.

Простой импульсный блок питания

В высоковольтной ее части платы все элементы работают под высоким напряжением, поэтому они чаще выходят из строя, чем элементы низковольтной части. Высоковольтная схема имеет сетевой фильтр, диодные мосты для выпрямления переменного напряжения сети, ключи на транзисторах и импульсный трансформатор.

Используются ещё и небольшие развязывающие трансформаторы, которые управляются ШИМ контроллерами и подают импульсы на затворы полевых транзисторов. Таким образом, происходит гальваническая развязка сетевых и вторичных напряжений. Для такой развязки часто в современных схемах используются оптроны.

Схема импульсного блока питания на транзисторах

Выходные напряжения также имеют гальваническую развязку с сетью через силовой трансформатор.  В простых схемах преобразования вместо ШИМ контроллеров используют автогенераторы на транзисторах. Эти дешевые источники напряжения применяются для питания галогенных ламп, светодиодных ламп и т. д.

Особенностью таких схем является простота и минимум элементов. Однако простые и дешевые источники напряжения без нагрузки не запускается, выходное напряжение нестабильно и имеют повышенные пульсации. Хотя на освещение галогенных ламп эти параметры влияния не оказывают.

Диодный мост импульсного блока питания АТХ

Ремонт такого устройства очень прост из-за небольшого количества элементов. Наиболее часто возникают неисправности в высоковольтной части схемы, когда пробивается один или несколько диодов, вспучиваются электролитические конденсаторы, отказывают силовые транзисторы. Также выходят из строя диоды низковольтной схемы, перегорают дросселя выходного фильтра и предохранитель.

Неисправность этих элементов можно обнаружить мультиметром. Другие же неисправности импульсных блоков требуют применения осциллографа, цифрового мультиметра. В этом случае лучше отдать блок на ремонт в мастерскую. Предохранитель можно легко прозвонить мультиметром на наличие напряжения после предохранителя.

Предохранитель импульсного блока питания

Если перегорел предохранитель нужно внимательно визуально проверить всю схему платы, дорожки, нарушение паек, потемнение элементов схемы и участков дорожек, вспучивание конденсаторов. Если диоды плохо прозваниваются мультиметром на плате, их выпаивают, и проверяет каждый в отдельности.

Проверяются все элементы платы, неисправный меняют и только тогда включается блок в сеть для проверки. При диагностике конденсаторы тоже выпаиваются и проверяются тестером. Сгоревший дроссель можно перемотать, определив количество витков, сечение провода. Найти необходимый дроссель в продаже будет нелегко, лучше его восстановить самому.

Принцип работы блока питания монитора

Функциональность импульсного БК и инвертора следует рассматривать по отдельности — они выполняют разные задачи.

Например, адаптер выполняет такие функции:

• выпрямление напряжения диодным мостом и фильтрующим конденсатором;
• его изменение и понижение специальным трансформатором;
• выпрямление преобразованного напряжения диодами.

Обратите внимание, что используется два вида диодов: обыкновенные и диоды Шоттки

У диодов Шоттки есть свои отличительные характеристики, которые будут важными для понимания того, почему именно их выбирают для работы с высокими частотами. Это не только способность мгновенного переключения на закрытое состояние из открытого, но и повышенная чувствительность к превышению обратного напряжения. В этом случае происходит мгновенная поломка устройства.

Отличие от обыкновенного диода состоит именно в этом. Для того чтобы не происходили постоянные отключения, используются специальные цепи, которые называются демпфирующими.

Другим минусом диодов Шоттки является их неустойчивость к нагреванию. Именно поэтому в большинстве адаптеров устанавливаются ещё и особые радиаторы, которые исключают влияние тепла.

Инвертор для монитора выполнен по особой микросхеме, отдельной для каждого прибора. Это позволяет добиться максимального результата в эффективности работы устройства. С помощью инвертора осуществляется подсветка экранов, которая является одной из самых полезных и важных функций монитора — она даёт пользователю возможность пользоваться компьютером или другим агрегатом даже в темноте или при плохом освещении.

Таким образом, блок питания монитора — важнейшая часть его внутреннего устройства, которая очень часто выходит из строя. Чтобы этого не произошло, нужно постоянно проводить профилактические меры и пользоваться приборами бережно и аккуратно. Если всё же что-то пойдёт не так, то теперь вы сможете с лёгкостью устранить неполадку, так как знаете, что находится внутри у блока питания монитора и как он работает.

Возможные неисправности блока питания телевизора

Сложная система работы и множество компонентов обуславливают сложность поиска неисправностей блока питания. Это проще сделать, если имеется представление о принципе работы подобных устройств. Также полезно использовать схему электрической цепи, применяемой в приборе.

Если же у вас нет её под рукой, можно воспользоваться общим планом осмотра и обнаружения проблем. Наиболее частыми причинами поломки являются следующие варианты:

• перегорел предохранитель;
• произошёл сбой в подаче питания из-за перегревания или механического повреждения микросхем;
• нарушена подача тока вследствие срабатывания предохраняющей системы;
• сгорел основной транзистор в устройстве;
• напряжение в цепи превышает пределы допустимых значений;
• произошла поломка любого из компонентов электроприбора.

Работа принципиальной схемы блока питания телевизора Юность Ц-404

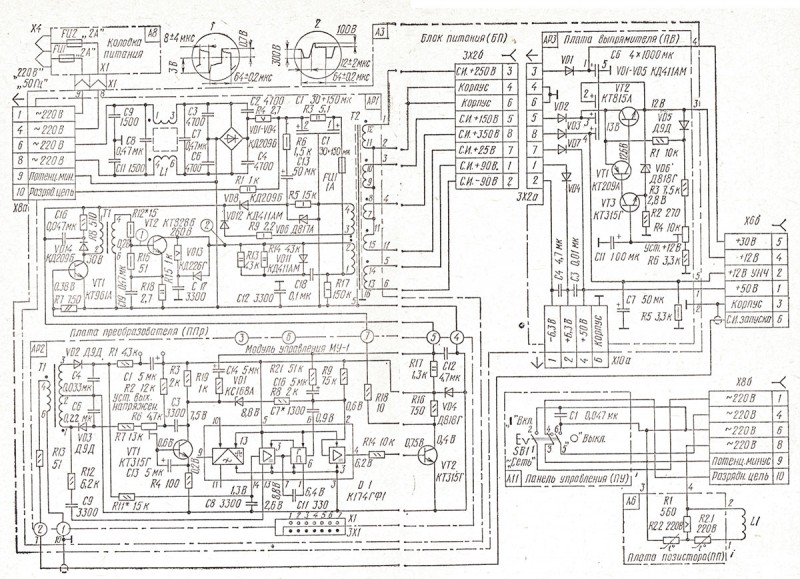

Рис. 2. Принципиальная схема блока питания отечественного телевизора Юность Ц 404

Напряжение сети 220 В с разъема Х4 через сетевые предохранители A8-FU1, FU2, колодку питания, разъем А8-Х1, контакты Х8/1, Х8/4, переключатель A11-SB1, контакты Х8/6, Х8/8, дроссель AP1-L1 поступает на выпрямитель AP1-VD1, …, -VD4. Элементы AP1-L1, -С2, -С4, -С6, …, -С9, -С11 служат для фильтрации импульсных помех. Выпрямленное напряжение через сглаживающий фильтр AP1-R4, -C1, -R3, предохранитель AP1-FUI и обмотку 1—2 импульсного трансформатора АР1-Т2 поступает на коллектор AP1-VT2.

Рис. 3. Структурная схема блока питания и кольца его обратной связи в телевизоре Юность Ц-404

В качестве управляемого генератора прямоугольных импульсов используется микросхема для импульсных блоков питания типа К174ГФ1, с вывода 4 которой через AP2-R14 импульсы поступают на базу ключевого каскада AP2-VT2. С его выхода через 3X1/7 импульсы приходят на усилитель с трансформаторной нагрузкой на транзисторе AP1-VT1, а с него — на базу AP1-VT2. Демпфирующая цепочка AP1-VD14, -С16, -R8 обеспечивает защиту от пробоя транзистора AP1-VT1, а элементы AP1-VD11, -С18, -R13, -R14, -VD13, -R15, -С17, -R16 защищают транзистор AP1-VT2.

В момент включения телевизора бросок положительного напряжения проходит через AP1-R6, -С 13, ограничивается по уровню с помощью AP1-VD6, -R5 и через AP1-VD8 поступает в качестве питающего напряжения на 3X1/5 и АР1-Т1/1.

Положительное напряжение на вывод AP2-D1/14, необходимое для работы генератора на микросхеме К174ГФ1, в момент включения телевизора поступает благодаря заряду конденсатора АР2-С1 по цепи: 3X1/5, AP2-R17, -C1, -R1, -R11, -Dl/14, -D1/3, 3X1/4. В стационарном режиме оно вырабатывается цепью самоподпитки АР2-Т1/2, -Т1/3, -VD2, -С4, -R11 и отключает генератор при пропадании строчных импульсов на 3X1/2 при коротком замыкании по одному из вторичных выпрямителей, чрезмерно нагружающем АР1-Т2.

Импульсы с выхода генератора усиливаются каскадами на транзисторах AP2-VT2, AP1-VT1, -VT2, в результате чего на обмотках трансформатора АР1-Т2 появляются прямоугольные импульсы. Напряжение с АР1-Т2/3 через выпрямительный диод AP1-VD12 и ограничительный резистор AP1-R9 в качестве напряжения самоподпитки поступает на 3X1/5 и АР1-Т1/1. Для четкого повторного включения телевизора после его выключения служит цепь разряда конденсатора AP1-С 13: AP1-R6, -R1, Х8/10, А11 -SB 1/4, А11 -SB 1/3, Х8/9, AP1-VD6, R5.

С выхода трансформатора АР2-Т1/1 через цепочку AP2-R12, -С9 импульсы поступают на вход AP2-D1/13 для синхронизации работы генератора. Напряжение с обмотки 2—1 трансформатора АР2-Т1, выпрямленное диодом AP2-VD3 и конденсатором АР2-С6, подается на измерительную цепь AP2-R7, -R6, -R2, где оно сравнивается с опорным напряжением стабилитрона AP2-VD4. С движка переменного резистора AP2-R6, который служит для установки выходного напряжения +50 В, напряжение ошибки поступает на регулирующий транзистор AP2-VT1, потенциал на коллекторе которого влияет на длительность генерируемых микросхемой импульсов.

Вторичные источники питания выполнены в виде однополупериодных выпрямителей на плате АРЗ. Питание усилителя низкой частоты телевизора, выполненного на модуле AS3 (УМ 1-3), осуществляется от отдельного выпрямителя AP3-VD7, -R5, -С7. Для получения напряжения + 12 В используется линейный стабилизатор на транзисторах AP3-VT1…-VT3.

Назначение элементов стабилизатора на транзисторах VT1…VT3 следующее:

• со стабилитрона AP3-VD6 снимается опорное напряжение;
• конденсатор АРЗ-С11 уменьшает пульсации выходного напряжения;
• резистор AP3-R1 облегчает запуск стабилизатора;
• резистором AP3-R4 регулируется выходное напряжение.

Проявление неисправности БП

В отличие от прочих компонентов ТВ, любая поломка блока питания сразу же влияет на работоспособность телевизора в целом. Это значит, что после включения телевизора в сеть даже не будет загораться индикатор активности, не говоря уже о выводе звука, картинки или проявлении других признаков жизни. Проявление поломки может быть следующим:

1. телевизор не включается и не горит светодиод;
2. устройство не функционирует из-за срабатывания защиты в блоке питания, которая обычно сопровождается свистом импульсного трансформатора. Данное проявления так же может указывать на необходимый ремонт LED подсветки в ТВ;
3. из БП поступает слишком низкое либо чрезмерно высокое выходное напряжение.

Если устройство может включиться и в его работе просто проявляются какие-либо дефекты, то это, вероятнее всего, вызвано другим компонентом телевизора, а не блоком питания. Однако существует также ряд исключений, при которых проблема все же связана именно с БП:

• устройство не включается, хотя горит светодиод дежурного режима;
• изображение появляется через некоторое время после звука;
• для получения нормальной картинки и звучания телевизор необходимо включать и выключать несколько раз.

Отдельно также стоит упомянуть о возможных поломках других узлов телевизора, которые не вызваны неполадками БП, но непосредственно влияют на его работу. К таковым можно отнести узлы включения питания, цепи обратной связи, нагрузки БП и так далее.
