Модуль ri020. прибор для качественной оценки радиокомпонентов транзистор тестер — м2
Содержание:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCR-T4
| Основные характеристики транзистор тестера | |
| Диапазон измерения емкости | 25 пФ – 100 мФ с точностью 1% |
| Точность измерения емкости | ± 1% |
| Диапазон измерения индуктивности | 0,01 мГн – 20 Гн с точностью 1% |
| Точность измерения индуктивности | ± 1% |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм с точностью 1% |
| Точность измерения сопротивления | ± 1% |
| Тестируемые компоненты | биполярные транзисторы (PNP, NPN); полевые транзисторы (MOSFET) P- и N-канальные; JFET транзисторы; диоды и светодиоды; резисторы; полярные и неполярные конденсаторы; элементы питания; катушки индуктивности; двойные диоды; симисторы; тиристоры; стабилитроны(< 5 В); дроссели; |
| Определение показателей |
параметры диодов: падение напряжения, ёмкость перехода, распиновку; распиновку тиристоров; тип транзистора (NPN, PNP, N-P channel MOSFET JFET), распиновку транзистора и отображает наличие защитного диода; автоматическое определение с выводом символа элемента для определенных компонентов и автоматическое определение расположения выводов поддерживаемых полупроводниковых компонентов с числом выводов 2 или 3; измерение коэффициента усиления и порогового напряжения база-эмитетр биполярного транзистора, измерение обратного тока коллектора транзистора при отключенной базе; измерение ESR (Equivalent series resistance) — эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры; измерение сопротивлений и индуктивностей в широком диапазоне; определение цоколевки тиристоров и триаков (симисторов), определение стабилитронов (если их обратное напряжение пробоя ниже 4,5 В) |
| Время теста | 2 с (для больших конденсаторов <= 1 м) |
| Автоматический переход в спящий режим | есть |
| Микроконтроллер | AtMEGA 328P AU |
| Общие характеристики | |
| Дисплей | LCD с разрешением 128 x 64 пикселей, зеленая подсветка |
| Питание | DC 9 В, рабочий ток 25 мА (0,02 нА – в простое), батарея 6F22 «Крона» |
| Габариты | 63 мм х 71 мм х 15 мм |
| Вес прибора | 48 г |
| Комплектация | тестер радиокомпонентов LCR-T4 – 1 шт |
Многофункциональный измеритель LCR-T4 с графическим дисплеем
Многофункциональный измеритель LCR-T4 — представляем вашему вниманию недорогой электронный измерительный прибор производимый нашей компанией STABO. По существу говоря, без этого маленького приборчика практически нельзя обойтись не только начинающим радиолюбителям, но и опытным профессионалам. В настоящее время все наши радио-рынки завалены изделиями наших китайских друзей. В общем то это не плохо, когда есть какой то выбор, но когда купишь ту или иную китайскую поделку и начнешь ей пользоваться, то скоро понимаешь, что эта вещица не совсем то, (это мягко сказано) что намеревался приобрести.
Вот кстати, насчет китайских, откровенно по хамски изготовленных электронных приборов, чуть позже у нас здесь будет статья, где будут даны советы с примерами, как не попасться на этот китайский развод. Вот поэтому наша фирма решила освоить производство недорогих, но нужных радиотоваров, в частности простых измерительных приборов. p>
Многофункциональный MTester
В общем, многофункциональный измеритель LCR-T4 — это клон китайского измерителя «MTester», который может распознавать электронные компоненты и в визуальном режиме отображать на дисплее главные технические параметры тестируемых элементов. Только наш прибор имеет существенное отличие от китайского — а именно: он собран на компонентной базе ведущих мировых производителей радио-элементов. Ну просто нет в этой схеме комплектующих с откровенно китайской «лапшой», типа вот этого, которы на фото:
у нас все сделано честно и на совесть.
Сборка устройства выполняется ручным методом, с обязательным последующим тестированием и калибровкой. Сам прибор очень компактен, но функционал впечатляющий. Незаменимая вещь в ремонте радиоэлектронной аппаратуры. То, что им можно качественно и бысто обнаруживать неисправность полупроводниковых приборов в схеме, это уже говорит о значительном подспорье в ремонте электроники.
Если например: нужно измерить сопротивление, какого либо электро-литического конденсатора — нет проблем, это же касается и резисторов и катушек индуктивности, различных диодов, собственно всех полупроводников! И главное, многофункциональный измеритель ESR-RLC все параметры испытуемых элементов четко отображает на дисплее.
Прибор получает питание от «Кроны», и это есть хорошо — в устройстве имеется функция автоматического отключение питания, поэтому батарейку не возможно разрядить, даже если забудете выключить прибор.
Печатная плата выполнена на основании двухстороннего стекло-текстолита, который мы приобретаем по специальному заказу на предприятии оборонного значения, поэтому говорить о его качестве нет смысла.

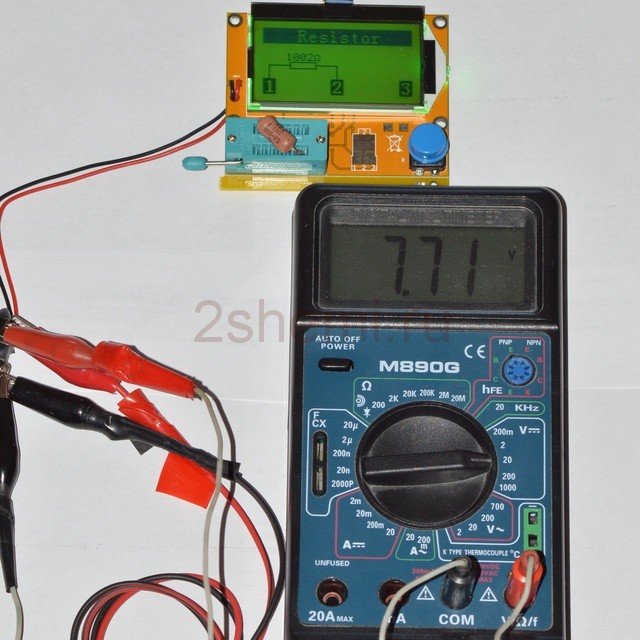

На этой картинки просто наглядный пример тестирования двух резисторов. Тест прошел на «отлично», все параметры определены с абсолютной точностью.
Здесь проверяется постоянный резистор с большим сопротивлением, потом был добавлен еще один, с более высоким значением сопротивления, и MTester его не увидел, ну это все правильно, потому что пара низко-омных резисторов включенных последовательно его просто шунтируют.
На этом фото испытание конденсатора, и во втором кондере, то-же большое сопротивление и одинаковое по значению.
В этом тесте было специально заменена версия прошивки устройства, и как следствие образовалась неточность, а именно определилось то же самое внутреннее сопротивление элемента.
Заключение специалистов проводивших тестирование устройства MTesterИ — прибор высоко функционален с минимальным процентом погрешности, без всякого сомнения незаменимый помошник в ремонте электронной профессиональной и бытовой техники, надежен в работе.
А вот фото измерения параметров полевого транзистора (MOSFET):
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТС1
| Основные характеристики транзистор тестера | |
| Диапазон измерения емкости | 30 пФ – 100 мФ |
| Диапазон измерения индуктивности | 0,01 мкГн – 20 Гн |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм |
| Тестируемые компоненты | транзисторы (PnP, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, диоды Зенера (стабилитроны), триаки и тиристоры, конденсаторы, элементы питания, катушки индуктивности; |
| Определение показателей |
авто обнаружение компонентов: биполярных транзисторов NPN и PNP, N- канала и P- канала, МОП-транзисторов, полевых транзисторов с управляющим PN-переходом JFET, диодов (< 4.5 В ) и двойных диодов, N- и P-IGBT транзисторов, резисторов и потенциометров, индукторов, конденсаторов, тиристоров, симисторов (IGT < 6 мА)и аккумуляторов (0.1 — 4.5 В), стабилитронов (0,01 — 30 В); измерение ESR (Equivalent series resistance) — эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры; измерение сопротивлений и индуктивностей в широком диапазоне; самотестирование с автоматической калибровкой; инфракрасное дистанционное управление: поддержка кодирования IRI Hitachi, отображение ИК-сигналов и ИК прием; |
| Автоматический переход в спящий режим | есть, 20 секунд по умолчанию |
| Тестовое напряжение (пиковое) | 4,5 В |
| Тестовый ток | <6 мА |
| Микроконтроллер | ATmega328 |
| Версия прибора | TC1-V2.12k |
| Общие характеристики | |
| Дисплей | TFT с разрешением 160 x 128 пикселей и подсветкой |
| Интерфейс передачи данных | micro USB |
| Питание | DC 0,1 – 4,5 В, литий-ионная аккумуляторная батарея большой емкости |
| Габариты | 88 x 80 x 28 мм |
| Вес прибора | 111,5 г |
| Комплектация | тестер радиокомпонентов LCR-TC1 – 1 шт |
|
кабель micro USB – 1 шт щупы – 1 комплект набор для калибровки (конденсатор, светодиод, контакты-штыри)– 1 комплект |
Для решения проблемы распознавания и диагностики радиокомпонентов следует купить транзистор тестер TC1 — законченное устройство с доработанной схемотехникой, выполненный на микроконтроллере Mega324. Определение типа подключенного прибора происходит автоматически. LCR TC1 измеряет сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов. На цветном дисплее отображаются коэффициенты усиления биполярных транзисторов, с автоматическим определением их структуры и расположения выводов.
Функциональные новшества
- Три отдельных контакта это для стабилитронов до 30 вольт, благодаря внутреннему преобразователю напряжения.
- Индикация напряжения открытия светодиодов.
- Определение «распиновки» симисторов и тиристоров, трудно проверяемых обычными мультиметрами.
- Определение основных характеристик полевых транзисторов любого типа.
- Измерение напряжения на переходе диодов и его ёмкости.
- Анализ коэффициента потерь и внутреннего сопротивления конденсаторов, важных при ремонте цифровой и импульсной техники.
- Наличие ИК-приёмника для проверки работы ИК-пультов с отображением кода и пакета для каждой клавиши.
- Одновременный замер сопротивлений плеч переменных и подстроечных резисторов.
- Показ 2-х и более характеристик за одно измерение.
Удобство эксплуатации
LCR TC-1 транзитор тестер работает от внутреннего аккумулятора. Зарядка производится через прилагаемый USB — micro USB переходник. Окончание зарядки отображается изменением цвета светодиода с красного на зеленый. В комплекте имеются тестовые элементы и удобный, крючковый зажим для выводов. Устройство компактно, сделано из качественного пластика и автоматически отключается через задаваемое время.
Дополнительная информация
В случае неисправности прибора на экране появляется соответствующая надпись. Кроме этого, при некоторых действиях отображаются необходимые подсказки. Отличительная особенность — широкий диапазон измерения индуктивности — от сотых долей мГн до 20 Гн, что актуально при ремонте высокочастотной техники. Рабочая частота многофункционального измерителя Tester-TC1 сравнительно высока и равна 16 МГц.
При покупке у нас транзистор тестера LCR TC1 вы получите предварительно проверенный прибор и гарантию.
Видеообзоры:
Видео обзор тестера деталей с цветным экраном TC1
LCR-T4 12864 LCD ESR SCR Meter
Обзор с тестами
- Тестер транзисторов добавит загрузочную функцию обнаружения напряжения
- Поддерживает автоматическое определение NPN и PNP транзисторов, N-канала и P-канала МОП-транзистора, диодов (в том числе двойных диодов), тиристоров, транзисторов, резисторов, конденсаторов и других компонентов
- Может определять эмиттерное напряжение прямого смещения транзистора, MOSFET защиту диода и коэффициент усиления основания
- Измеряет пороговое напряжение затвора и емкость затвора MOSFET
- Тип LCD: 12864
- Обеспечивает высокую скорость измерения: 2 секунды (за исключением больших конденсаторов с большой емкостью, в данном случае одна минута это нормально)
- Потребляемая мощность: менее 20нА
- LCR-Т4
Измеряет:
Распознаёт электронный компонент,показывает основные параметры и цоколёвку транзисторов,полярность диодов и главные параметры пассивных злементов.спецификация:Автоопределение распиновки и тестирование:-p-n-p/n-p-n транзисторов, p- и n- каналов МОП-транзисторов (MOSFET), диодов,-тиристоров,-транзисторов,-резисторов,-конденсаторов ESR
Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 855)
Да, много чего
Да, было разок
Нет, пока изучаю для того, чтобы изготовить
Нет, не собираюсь
диапазон:
резистор: 0.1 Ω-50МОМконденсатор: 25pF-100000uFиндуктивность: 0.01 mH-20 Hнапряжение: DV-9Вток в режиме ожидания: 0.02uAрабочий ток: 25mA
Корпус на 3D принтере для ESR метра
Полная инструкция на русском языке ttester_ru
Купить LCR-T4 12864 LCD ESR SCR Meter за $7
Проголосовавших: 1 чел.Средний рейтинг: 5 из 5.
Испытания тестера Т4
По заверениям продавца модуль может измерять сопротивление резисторов от 0,1 Ом до 50 МОм. Для малых сопротивлений (доли Ома) пленка окислов, на поверхности металла, сильно искажает результаты измерения.
Если выводы радиоэлемента короткие, что актуально для радиоэлементов выпаянных с плат, то их вполне можно подключить через соединительные провода.
Можно определять сопротивление сразу пары резисторов.
Аналогично можно подключить переменный резистор
Также с помощью данного прибора можно определять емкость конденсаторов в диапазоне от 25 пФ до 0,1 Ф. Для конденсаторов малой емкости отображается собственно емкость и Vloss, который характеризует уровень утечки заряда .
Для конденсаторов емкостью больше 2 мкФ, также измеряется эквивалентное последовательное сопротивление (ЭПС или ESR). Хорошо видно, что у старых электролитических конденсаторов, даже никогда не бывших в эксплуатации, ЭПС сильно возрастает, при этом, емкость может, как меняется, так и оставаться в пределах нормы.
Аналогично с емкостью прибор может измерять индуктивности от 0,01 мГн до 20 Гн, при этом определяется также активное сопротивление проводника.
Кроме этого прибор дает достаточно большие возможности по измерению параметров полупроводниковых приборов. С его помощью можно определять падение напряжения на диоде при прямом включении, а также емкость его p-n перехода.
С помощью данного прибора можно легко проводить проверку радиоэлементов выпаянных из схемы.

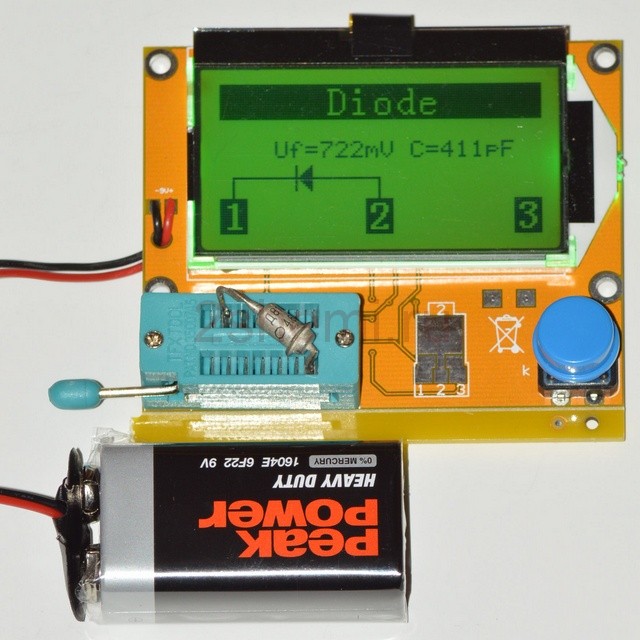

Работоспособный диод
Не работоспособный диод
Разумеется, кроме обычных выпрямительных диодов с помощью данного прибора можно протестировать широкий спектр различных полупроводниковых диодов.
Светодиод
Стабилитрон
Диодная сборка (диодный мост)

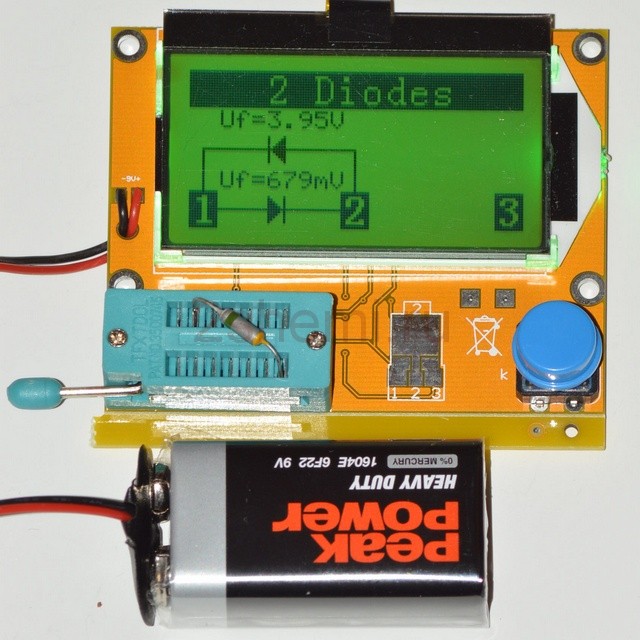

Диодная сборка (судя по всему, сборка со встречно параллельным включением диодов)
Диод Шоттки
Хорошо видно, что прямое падение напряжения на таком диоде и емкость p-n перехода гораздо ниже, чем у обычных кремниевых диодов.
Стабилитрон в стеклянном корпусе
С помощью прибора можно производить измерения параметров транзисторов.
Проверка Полевых транзисторов 2
Проверка Полевых транзисторов 1
Датчик Холла прибор определить не смог.
В целом отличный прибор, который особенно полезен при выбраковке поврежденных и деградировавших элементов, определении параметров неизвестных радиоэлементов, определении цоколевки, подборе элементов с близкими параметрами
Своих денег прибор однозначно стоит, но совершенно необходим корпус, иначе одно неосторожное действие может оставить вас без прибора. Обзор цифрового тестера радиоэлементов предоставил Denev
