Ленточный фундамент: виды, преимущества, технология заливки

Введение

К тому же прочностные и эксплуатационные характеристики блоков не зависят от их укладки в жаркое, дождливое или морозное время года, хотя в целом немного уступают монолитному железобетонному фундаменту, залитому в теплые дни.

Прежде чем рассмотреть виды блочного фундамента для дома, необходимо отметить, что бетонные блоки и полублоки, облегченные, пустотелые и многие другие, уложенные под основание дома вручную (рис. а), относят к кладочному фундаменту. Соответственно, и их устройство осуществляется по технологии, рекомендованной для кирпичного кладочного фундамента. В то же время тяжелые железобетонные блоки, образующие ленту или разнесенные столбы, смонтированные с привлечением грузоподъемной техники (рис. б), принято называть блочными — о них и пойдет речь.

Устройство блочного фундамента:

• а — кладочным способом вручную;
• б — механизированным способом.

Устройство блочного фундамента на сухих и плотных грунтах (гравелистых, песчаных, скальных, глинистых) обладает целым рядом преимуществ благодаря тому, что отсутствуют работы по опалубке (распалубке), армированию, приготовлению бетонной смеси, в сравнении с монолитными конструкциями. Что касается экономичности, то блочный фундамент уступает всем другим видам, кроме свайного. При этом может быть соразмерен и даже дешевле монолитного в случаях закладки фундамента под просторный дом и устройство подвалов, цокольных этажей.

На влажных грунтах с высокими показателями пучинистости блочный фундамент отличается только высокой скоростью закладки. И несмотря на то, что его подошва закладывается на уровень ниже глубины промерзания (на 15–25 см), он все же уступает монолитному ленточному и столбчатому фундаменту в противостоянии нагрузкам пучения и веса дома.

На слабых грунтах, подверженных усадке, оползням, эрозии почвы и др., не способных обеспечить устойчивость и статичность блоков, устраивать блочный фундамент не рекомендуется.

В остальном для закладки фундамента под любые виды домов разработано множество конструкций блоков, различающихся не только размером, но и формой, армированием, составом бетонной смеси. Однако в частном строительстве популярны только две разновидности:  и .

Вид и типоразмеры стенового блока ФБС

Вид и типоразмеры ленточного блока ФЛ

Разобраться в типоразмерах блоков не так сложно: тип блока и его габариты указываются в маркировке. Например, ФБС 12-4-6: ФБС — Фундаментный Блок Стеновой; 12 — 12 дм (1200 мм) длиной; 4 — 4 дм (400 мм) шириной и 6 — 6 дм (5800 мм) высотой. Аналогичным образом расшифровывается маркировка для блоков-подошв, например ФЛ 12-8-3: ФЛ — Фундаментный Ленточный; 12 — 12 дм (1200 мм) длиной; 8 — 8 дм (около 780 мм) шириной; 3 — 3 дм (300 мм) высотой. В некоторых случаях приводятся округленные значения (6 дм — 580 мм, 8 дм — 780 мм).

Виды и типы фундамента

По глубине заложения он бывает МЗЛФ (мелкозаглубленным) и просто заглубленным. В первом случае бетонный пояс под малоэтажный дом закапывается всего лишь на 200–400 мм в землю, а во втором – заглубляется до полутора метров (ниже уровня промерзания земли).

Если грунты на стройплощадке скалистые, а грунтовые воды залегают глубоко, то лучше выбрать дешевый и небольшой по объему бетона мелкозаглубленный вариант. На пучинистых, с высоким УГВ и песчаных участках для дома делать придется более мощную и дорогую опору. Нередко смета на подобную основу для жилища выходит такой, что приходится вообще выбирать иной тип основания.

Схема стен с МЗЛФ

Конструктивно ленточное ж/б основание бывает:

• Монолитным;

• Блочным.

Первый вид выполняется путем заливки армированного пояса из железобетона. Второй вариант выкладывается из специальных фундаментных блоков заводского изготовления (ФБС) либо кирпича.

С чего начать?

Вы справитесь со всем объемом работ самостоятельно. Для начала необходимо ознакомиться с основными правилами строительства фундамента.

Первый шаг – определение состава грунта вашего строительного участка. Проводить буровые работы и геологические изыскания необходимости нет – достаточно вырыть яму глубиной 1-1,3 метра.

Рассмотрите внимательно вскрывшиеся слои грунта: будет замечательно, если грунт состоит из целинного песка, гравия или песчано-каменистой смеси. Заложить фундамент на таких грунтах будет совсем несложно. все для дачного участка

Следующий шаг – определение наличия влаги в грунте и ее количества. Это будет видно по воде, скапливающейся на дне ямы. Если таковой не имеется, т.е. дно ямы абсолютно сухое, можно начинать строительство ленточного фундамента, самого простого.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

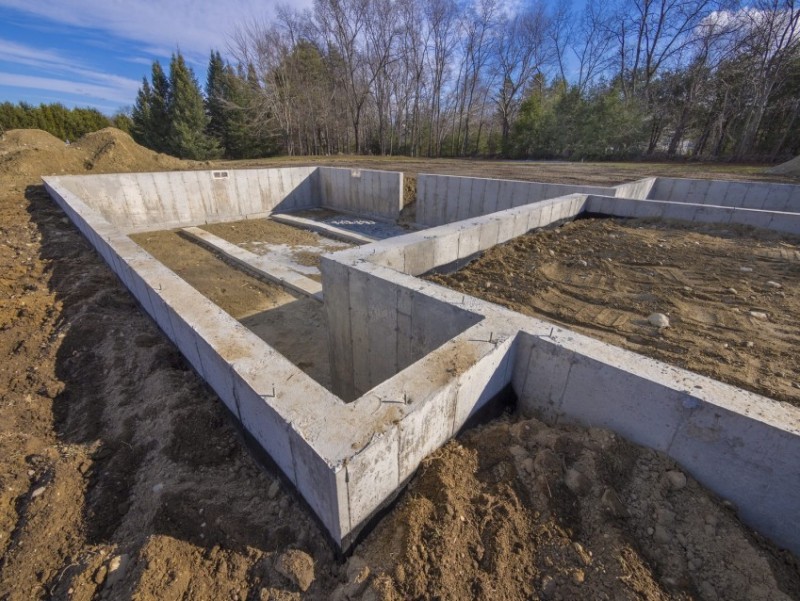

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Виды ленточных фундаментов

Опираясь на типы фундамента выделяют сборные и монолитные основания. Перед заливкой нужно изучить характеристики и свойства каждого.

Монолитные

Основаны на непрерывности стен, находящихся под грунтом. Они прочны. Этот вид популярен для бань или садовых домиков. Основной недостаток – тяжелый вес.

Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…

В основу монолитного положен каркас, сделанный из металлической арматуры. Его необходимо устанавливать в траншее и заливать бетоном. Он дает дополнительную:

• жесткость;
• устойчивость нагрузкам.

Средняя стоимость 1 м2 каркаса составляет 5100 рублей. Заливка объекта размером 10х10 обычно обходится в 400 тысяч рублей учитывая монтаж и рыночную цену материалов.

Сборные

В отличие от монолитной ленточной основы сборный фундамент состоит из комплекса блоков, созданного при помощи арматуры и бетонного раствора. Их применяют на площадке под строительство при помощи башенных кранов.

Особенность – короткие сроки сборки. Недостаток – отсутствие единства в конструкции и использование тяжелой техники. Устойчивость ниже монолитного на 30%. Его можно использовать при строительстве:

• гражданских;
• промышленных строений;
• частных жилых помещений.

Ленточно-щелевой

Существует еще ленточно-щелевой вид. По параметрам он похож на монолитный. Отличие в том, что он подходит для глинистых почв. Стоимость не высока. Это зависит от отсутствия опалубки и сокращения земляных работ. Используют вырытую траншею в виде щели. В нее заливают бетон. Эффективен при строительстве малоэтажных сооружений.

Совет!Использовать при заливке сырую землю, так как при сухой часть влаги поглощается почвой и качество фундамента ухудшается.

Бетон должен быть высокого качества.

Перекрестный

Существует еще один подвид – перекрестный. Фото ленточного фундамента наглядно показывает его устройство. Он состоит из установки стаканов под:

• колонные;
• опорные;
• промежуточные плиты.

Основу из столбов необходимо располагать рядом с точно такой же основой. Но это может вызывать проседание конструкции. Обычно такой фундамент необходим для сцепления решеток балок с построенной конструкцией. Это помогает распределить нагрузку. Используют при строительстве промышленных и жилых помещений. Основной недостаток – трудоемкость выполняемых работ.

По глубине закладки

По глубине закладки, выделяют:

• заглубленный вид;
• мелкозаглубленный вид.

Заглубленный используют ниже уровня земли. Мелкозаглубленный – при строительстве малоэтажных зданий.

Выбор зависит от:

• массы строения;
• цоколя;
• вида почвы;
• высот;
• присутствия грунтовых вод;
• промерзания почвы.

Заглубленный вид используют для высотных домов. Такие основы не бояться перепада высот. Нужно учитывать морозные силы пучения, они ниже нагрузки дома. Фундамент необходимо монтировать в виде буквы Т.

Беседка для дачи своими руками: виды, проекты и чертежи с фотоБеседки для дачи, сделанные своими руками, различаются конструкцией и используемыми материалами. Когда беседка – это…

Мелкозубчатый применяют при легких постройках (дерево, камень). Не следует использовать при наличии грунтовых вод. Этот вид славится дешевизной строительных материалов и короткими сроками монтажа. Особенность – небольшая поверхность стен. Морозные силы выпучивания не страшны подобной постройке.

Свайно-ростверковый

Свайно-ростверковый вид – это новая технология, которая помогает связывать балки под землей. При формировании конструкции не требуется:

• монтажа опалубки;
• демонтажа слоя земли.

Конструкция не подлежит деформации.
