Особенности монтажа сэндвич-панелей: технология, виды, инструкции

Свойства и структура: есть ли минусы?

Внешний слой конструкции может быть изготовлен из разных материалов.

• Из жесткого ПВХ листа. Для производства многослойного материала используют листовой материал белого цвета. Толщина колеблется от 0,8 до 2 мм. Покрытие такого листа бывает глянцевым и матовым. Плотность листа составляет 1,4 г/ см3.
• Из вспененного ПВХ листа. Внутренняя часть конструкции имеет пористую структуру. Вспененные листы имеют маленькую плотность материал (0,6 г/см3) и хорошую тепловую изоляцию.
• Из слоистого пластика, который создается путем пропитки смолами пачки декоративной, оверлей или крафт-бумаги с последующим прессованием.

Многослойные панели могут поставляться готовыми системами, которые не требуют подготовительных работ по сборке материала. Готовые конструкции крепятся к облицовочному материалу с помощью клея. Вторая вариация конструкций – такие панели собираются при помощи саморезов перед технологией монтажа.

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов

Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  Предприятия стараются сделать защитное покрытие как можно более надежным

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  Цвета могут быть самыми разными. Большая часть покрытий позволяет выбирать любой цвет из таблиц RAL

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Технология установки сэндвич панелей

Установка панелей горизонтально производится чаще всего. Для этого первоначально следует монтировать цокольный нащельник. При недостаточно утепленном цоколе можно осуществить монтаж минваты или пенопласта.

Сэндвич панели в первом ряду следует располагать пазом вниз. Ряд нужно заблаговременно выверить, для чего на каркасе необходимо выставить контрольные метки или маяки. Качество укладки этого ряда определит правильность укладки последующих. Фасады из сэндвич панелей крепятся оцинкованными саморезами, которые обладают резиновыми шайбами-прокладками, могут быть использованы те саморезы, которые прошли анодную обработку. Длина крепежа будет зависеть от толщины. Каждую последующую панель следует укреплять на предыдущую. Получаемые стыки предстоит дополнительно уплотнять теплоизолятором, для чего с успехом можно использовать монтажную пену. На стык сверху нужно надеть нащельник. Для его фиксации необходимо применить саморезы с полукруглой головкой.

Соединение между продольными стыками должно быть чрезвычайно плотным и лишенным зазоров. Можно для этого применить герметик для панелей, он может быть силиконовым. Его следует закладывать с обеих сторон замка, используя плунжерный пистолет, что позволит ускорить процесс.

В поперечных стыках необходимо использовать теплоизолятор для герметизации. Для этого подойдет минвата, если она лежит в основе наполнителя сэндвич панели. Монтажную пену необходимо применить, если изделие утеплено пенополистиролом.

Если фасад облицовывается панелью, длина которой равна пределу в 4 м, технологический шов должен иметь ширину в 15 см или больше. Если фасад укрывается сэндвич панелями с большей длиной, то шов должен быть увеличен до 20 см. Для того чтобы защитить шов, следует применять фасонные элементы, которые должны быть монтированы после завершения работ. Крепятся фасонные элементы, начиная с цокольного отлива. Элементы с внутренней стороны должны обрабатываться герметиком. Фиксация должна производиться саморезами, которые оснащены круглой головкой, допустимо применять и заклепки. Расстояние между ними должно быть равно 30 см.

Если фасад обустраивается методом вертикального крепления, то фиксацию следует начинать с угла и снизу, что позволит образовать ярусы. В процессе их установки предстоит обеспечивать компенсационные зазоры. Монтируя первые изделия, необходимо проверить вертикальность, используя строительный отвес, что позволит исключить отклонение от вертикали. Фасад монтируется методом вворачивания саморезов сначала в верхнюю часть изделия, затем необходимо постепенно спускаться.

Фасады из сэндвич панелей можно обстраивать при любых погодных условия. Но если панели имеют в составе минераловатный утеплитель, нежелательно осуществлять работы во время дождя, это ухудшит его характеристики и скажется на снижении несущей способности. Если предполагается сделать перерыв в монтаже, каждая панель должна быть предварительно зафиксирована к несущим конструкциям нужным количеством крепежа. Недопустимо фиксировать к ним оборудование, среди которого лестницы, перегородки, арматура и т.д.

На панели не должны оказываться удары на всем протяжении работ. Не следует нарушать защитное покрытие металла в ходе монтажа и эксплуатации.

Один раз в год следует осуществлять внешний осмотр панелей и крепежных элементов. Какие бы то ни было загрязнения могут быть устранены с поверхности мыльным раствором и щеткой, затем можно подвергнуть очистке с помощью воды, обеспечив поток сверху вниз. Не рекомендуется применять растворители, химические составы и абразивные средства. Если в процессе работ и эксплуатации все же возникли какие-то повреждения, от них можно избавиться, применив ремонтную краску. Если царапина была замечена только лишь на цинке, то можно обойтись одним слоем окраски. А вот если оказалась затронута сталь, то будет необходимо покрыть материал 2-мя слоями состава с использованием грунтовки. От ржавчины заблаговременно предстоит избавиться.

Сэндвич-панели предпочитают не только за качество, но и за доступную стоимость. Многие потребители склоняют свой выбор в пользу такой отделки, узнав цену.

Виды

Фасадные сэндвич-панели для наружной отделки дома различаются по материалу облицовки, утеплителю, а также по способу монтажа:

Отличия по материалу облицовки

Важная часть панели, которая отвечает за прочность и эстетику:

Металлические многослойные панели

Бывают с гладкой и рифленой поверхностью. Для облицовки применяются оцинкованные листы толщиной 0,7-1,2 мм. Оцинкованная сталь не ржавеет, на ней не развивается грибок. Панель не разрушается под действием атмосферных осадков, выдерживает многократные циклы заморозка-разморозка.

Оцинкованный металл обладает великолепными антивандальными свойствами, не разрушается от механического воздействия. Полимерное покрытие по каталогам RAL и RR позволяет подобрать цвет панели точно под конкретные условия.

Недостатком является вес элемента. Для монтажа металлических сэндвич-панелей необходимо прочное основание или каркас.

Алюминиевые сэндвич панели

Более дорогой вариант облицовки. Алюминиевые панели весят намного меньше, чем металлические. Цена за квадратный метр значительно выше. У них ниже антивандальные и прочностные характеристики.  Из-за небольшого веса элементов, ими можно обшивать неустойчивые, старые, аварийные основания.

Алюминиевые сэндвичи превосходно выдерживают агрессивное воздействие атмосферных осадков. Они не разрушаются при сезонном колебании температуры.

Высокая цена делает их невостребованными в частном строительстве. С их помощью отделывают производственные и коммерческие здания.

Многослойные панели из древесно-полимерных плит

СИП-панели применяются для строительства каркасных малоэтажных жилых домов. Древесные плиты – это чистый, безвредный материал. Их прочности вполне достаточно для устройства внешних стен в коттедже. Маленький вес позволяет сократить затраты на устройство железобетонного фундамента.

Отличия по утеплителю

Важная составная часть панели, которая отвечает за теплоизоляцию и защиту от шума. Для производства сэндвич-панелей применяются два вида утеплителя:

Пенополистирол

Лёгкий и надежный. Пенопласт не впитывает и не пропускает влагу. У него низкий коэффициент теплопроводности, а также хорошие показатели по шумопоглащению. Сэндвич-панели на основе пенопласта можно монтировать ниже уровня земли.

Многослойные фасадные элементы из пенопласта не всегда соответствуют нормам по пожарной безопасности. Их используют для облицовки нежилых и производственных зданий.

Минеральная вата

Более тяжелый утеплитель. Для изготовления панелей применяется базальтовая минеральная вата с повышенной плотностью волокна. Минеральная вата впитывает воду и нуждается в дополнительной защите. У неё низкий коэффициент теплопроводности и высокие показатели по звукоизоляции.

Минеральная вата соответствует всем нормам по пожарной безопасности. Её можно использовать в составе панелей для отделки жилых и общественных зданий.

Отличия по способу монтажа

Отделку фасада сэндвич панелями можно проводить двумя способами:

Классический

Стены обшиваются готовыми панелями, которые нарезаются на заводе. Плиты стыкуются в замок. Монтируются на голое основание или по каркасу. Установка начинается от нижнего угла. Узлы примыкания сэндвич панелей заделываются силиконовым герметиком или специальной монтажной пеной.

Поэлементная сборка

Стены или каркас обшиваются послойно. Таким способом возводятся малоэтажные каркасные объекты. Первым слоем устанавливаются кассетные панели из оцинкованной стали или алюминия. В них вставляется минеральная вата. Сверху конструкция обшивается вторым слоем металлической облицовки. Все стыки между элементами тщательно герметизируются.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Особенности и назначение

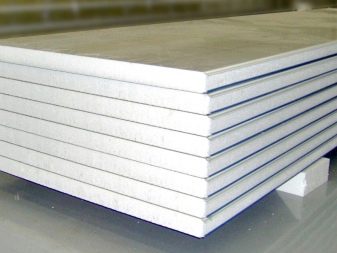

Сэндвич-панель ПВХ представляет собой материал, состоящий из двух наружных слоев (листы поливинилхлорида) и внутреннего (утеплитель). Внутренний слой может быть изготовлен из пенополиуретана, пенополистирола. ПВХ панели из пенополиуретана обладают прекрасными теплосберегающими качествами. И также пенополиуретан является экологически чистым продуктом.

Утеплитель из пенополистирола имеет низкую проводимость тепла и незначительный вес конструкции. Пенополистирол имеет отличия от пенополиуретана благодаря таким свойствам: прочность, стойкость к химическим воздействиям. Внешние пластиковые слои обладают качествами: стойкость к ударам, твердое покрытие, изысканный внешний образ материала.

Пенополистирол изготавливается в двух вариантах.

• Экструдированный. Такой полистирол изготавливается в листах, что упрощает технологию монтажа. Но такой материал стоит дороже, чем вспененный.
• Вспененный полистирол выпускается в листах или блоках (толщина до 100 см). При монтажных работах блоки нужно будет нарезать до нужных размеров.

Сэндвичные панели, изготовленные из пластика, применяются для монтажа промышленных и сельскохозяйственных сооружений, а также в создании перегородок в нежилых зданиях.

Многослойные панели из ПВХ наиболее популярны в использовании, они широко применяются в отделке и утеплении откосов дверей и окон. Поливинилхлорид имеет высокую стойкость к воздействию щелочи, а также к скачкам температуры.

Монтаж ПВХ панелей можно проводить самостоятельно сразу после установки пластиковых окон. Благодаря теплоизоляционным качествам утеплителя обеспечивается максимальное утепление здания. Металлопластиковые окна с ПВХ панелями прослужат довольно длительный срок, не требуя замены материала около 20 лет.

Строительные сэндвичные панели также применяются:

• в отделке оконных и дверных откосов;
• в заполнении оконных систем;
• в изготовлении перегородок;
• успешно используются для декоративной отделки гарнитуры.

Востребованность сэндвич-панелей ПВХ заключается в том, что их можно использовать в любое время года и при любых условиях погоды. Такими качествами могут похвастаться не все стройматериалы.

На каких фундаментах собирают СИП-панельные дома

Такие дома можно монтировать на любых фундаментах и здесь главную роль должен выполнять не тип формирования каркаса (в данном случае это платформенный, американский, канадский, поддонный), а состояние основы – грунта. Понятно, если у вас болотистый грунт, участок имеет сложный рельеф или высоко залегают грунтовые воды, мы порекомендуем винтовые сваи с мощной деревянной нижней обвязкой, либо сразу формируемой на ее основе, платформе.

Если у вас грунты, подверженные большому морозному пучению, делайте хорошо утепленный плавающий фундамент. Он же у вас выполнит роль платформы, на которую вы непосредственно сможете производить монтаж СИП-панелей, закрепив анкерами установочную доску, отчасти выполняющую роль нижней обвязки.

При стандартных условиях для такого вида каркаса лучше всего подойдет ростверк на столбах.

Karkasnyi-dom-iz-sip-panelei-18

Karkasnyi-dom-iz-sip-panelei-19

Karkasnyi-dom-iz-sip-panelei-5

Karkasnyi-dom-iz-sip-panelei-17

Панели пола можно собирать прямо на нем, предварительно обработав их праймером. Кроме достаточной прочности к такому фундаменту будет одно требование при выборе СИП-панельной технологии строительства: обеспечение хорошей вентиляции подпольного пространства.

Сложности самостоятельного изготовления

Обеспечить качественное самодельное исполнение достаточно сложно. Есть риск, что материалы плохо склеятся между собой, что приведет к отслоению и значительному ухудшению эксплуатационных характеристик.

Основные сложности заключаются именно в прессовании изделия:

1. Во-первых, добиться равномерного распределения нагрузки при соединении элементов ручным способом сложно. Вместо пресса некоторые используют механические захваты. Такой метод позволяет достичь нужного давления – 0,3 кг/кв. м. Высота «пирамиды» из панелей во время прессования не должна превышать 1,2 м.
2. Во-вторых, скорость высыхания клея требует от исполнителя быстроты и точности действий. Некоторые домашние умельцы пытаются увеличить период полимеризации состава, понизив температуру и повысив влажность в помещении.

Технология сборки сэндвич-панелей достаточно проста, особых навыков и умений не потребуется. А вот наличие оборудование существенно улучшит качество изделий.
