Особенности выбора и монтажа шариковых направляющих для ящиков

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

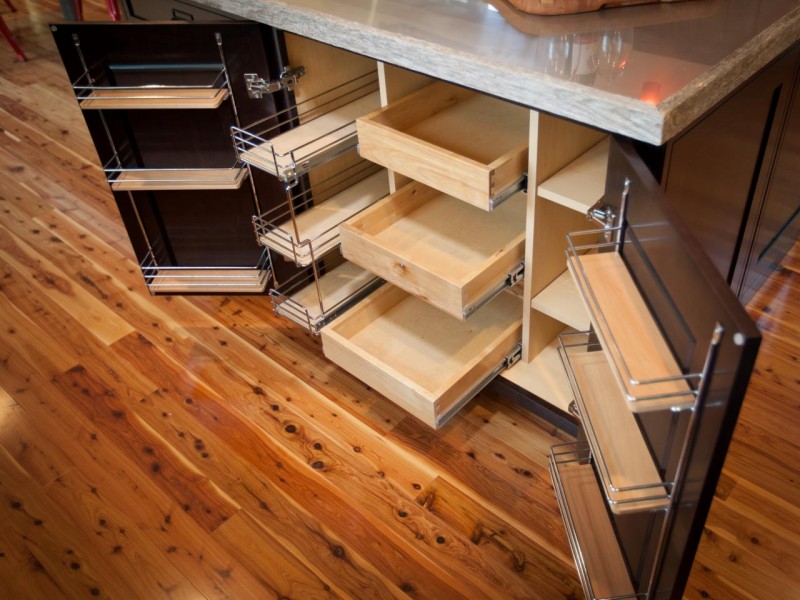

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Устройство телескопических направляющих

Телескопическая направляющая для мебели состоит из следующих элементов:

• металлического основания, как правило, изготовленного в виде буквы «П»;
• металлической планки, входящей в основание;
• движущего механизма;
• стопорного элемента.

Устройство направляющей-телескопа

По желанию пользователя направляющая может быть дополнена:

• доводчиком. Выдвижные системы с доводчиком исключают возможность повреждения фасада при резком закрывании, так как позволяют сделать ход ящика плавным и замедленным;
• возвратной пружиной, облегчающей процесс закрытия ящика;
• системой Push-to-open (открытие ящика путем нажатия на фасад), увеличивающей уровень комфорта при использовании.

Выдвижная система с функцией плавного закрывания

Преимуществами телескопических направляющих по сравнению с иными видами выдвижных систем являются:

• разнообразие модельного ряда;
• отсутствие шума при работе;
• возможность монтажа на ящики с разной степенью нагрузки;
• устойчивость к износу и длительный период использования.

Среди недостатков можно выделить стоимость систем, которая в несколько раз выше обычных роликовых или шариковых направляющих.

Что это такое?

Направляющие для духового шкафа могут быть нескольких видов.

Стационарные

Для начала рассмотрим самые часто встречаемые направляющие – стационарные. Большинство духовок среднего класса оснащены именно ими. Это небольшие пазы, проделанные внутри корпуса шкафа на разных уровнях, они параллельны друг другу. Именно в эти выемки и ставится лист. Положительные стороны таких систем заключаются в том, что их достаточно удобно мыть, ничего не мешает, а жир легко можно убрать.

Минусом будет то, что раз противень ставится в сами пазы, между листом и корпусом нет никакого промежутка. Противень просто застревает в пазах, тем самым царапая поверхность эмали. Из-за этого появляется возможность ожогов и других травм. Стационарные модели распространены на рынке, цена за такую модель невысока.

Съемные

Второй тип направляющих – это съемные. Металлические прутья закреплены внутри духового шкафа по бокам, параллельно друг другу, на разной от огня высоте. Такие системы удобно мыть, просто вынув прутья и промыв их в раковине. Лист ставится на металлический каркас, то есть на прутья, не задевая стенок самой духовки. А это значит, что эмаль не будет повреждена и прослужит гораздо дольше. И вынимать противень из духовки становится легче, так как лист лежит ровно, никуда не съезжает и ни за что не зацепляется.

Телескопические

Следующий вид – телескопические направляющие. Это встроенные широкие металлические направляющие, которые выдвигаются вслед за листом или решеткой за границы духового шкафа.

Несколько слов об установке кухонных фасадов – Сделаем мебель сами

Здравствуйте дорогие друзья!

В этом посте мы с вами сделаем общий обзор установки фасадов. Рассмотрим (пошагово), что же представляет собой эта установка.

Итак, у нас изначально есть собранный короб, на который нужно навесить фасад.

Для начала, нужно определиться в каких местах короба будут крепиться навесные петли. Этот момент важен, потому как, можно навесить петли на фронт, а, при навеске этого фронта на короб окажется, что в местах крепления петель, на коробе находятся, например, полки, и его навесить будет просто невозможно (проще говоря, это – «упороть» фронт).

По этому, к этому моменту нужно отнестись серьезно.

Дальше, после того, как определены места крепления петель на фасаде, нужно под них засверлить отверстия.

Большинство мебельных петель имеют, под которую нужно отверстие, диаметром 35 миллиметров. Для сверления подобных отверстий, продаются специальные фрезы (они еще называются «сверло Форстнера»).

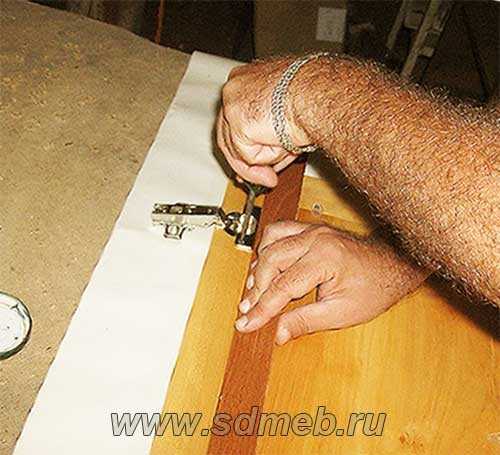

Итак, засверлив в фасаде отверстия с соблюдением нужных зазоров, можно крепить петли. Для того чтобы их выровнять, можно использовать обычную планку (как показано на рисунке).

Далее, петли закрепляются саморезами, и устанавливаются в короб. В обеих случаях, используются саморезы 4х16 мм.

После того, как петля установлена на коробе, она регулируется (Обычно, при сборке коробов в мебельном цеху, петли регулировать нет смысла, так как на установке, фасады все равно приходится снимать, и одевать заново. Вот, в конце установки и нужно окончательно регулировать петли (фронты)).

О том, как установить фасад с глухими петлями, читайте в этой статье.

На сегодня все, до скорого.

www.sdmeb.ru

Разновидности оборудования

Среди современных телескопических направляющих выделяют три разновидности полозьев. Главным отличием является уровень выдвижения.

Виды:

• Частичный. Выделяется неполным выдвижением противня. Чаще всего оборудован в недорогой и бюджетной кухонной технике;
• Сочетание полного и частичного. Такой способ отличается полным выдвижением одного уровня. Оставшиеся два выдвигаются частично;
• Трёхуровневый. Лучший среди доступных видов. При использовании трёхуровневых полозьев полное выдвижение производится на всех трёх платформах.

Такое многообразие видов позволит каждой хозяйке подобрать наиболее подходящий и оптимальный вариант.

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

1. Планирование, расчет параметров изделия.
2. Подбор материалов для работы, направляющих.
3. Сборка заготовки.
4. Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

• Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
• Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
• Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

• электродрель или шуруповерт;
• лобзик, тоже лучше электрический;
• измерительные приборы (линейка, строительный угол, рулетка);
• карандаш для чертежей и отметок;
• меламиновая лента для кромки;
• утюг, сухая тряпка;
• конфирматы, шурупы, гвозди;
• направляющие;
• сам материал, из которого будем вырезать дно и стенки ящика;
• чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

1. Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
2. Просверливаем отверстия для крепежей.
3. Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
4. Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
5. Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

1. Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.

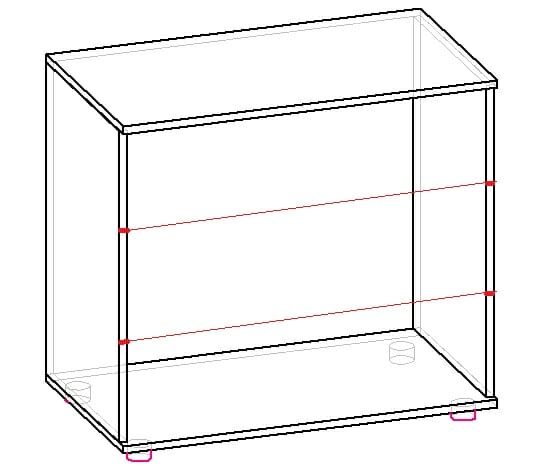

2. Нанесение разметки под крепежи для фурнитуры.
3. Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Нюансы установки

Ширина, длина и толщина фурнитуры выбирается исходя из задач, которые ставятся перед шариковыми направляющими. Достаточно большим спросом пользуются конструкции с размером 27х350 мм. Часто применяются под клавиатуру.

Отзывы наглядно доказывают, что для выдвижных ящиков использовать телескопические направляющие крайне выгодно. Они эффективные, легко скользят, позволяют простейшим движением закрыть и открыть ящик. При этом разметка, регулировка и схема установки достаточно простая. Можно посмотреть видео и фото для наглядности, а также воспользоваться некоторыми моими советами. Надеюсь, они будут вам полезны.

С тем, как снять направляющие, проблем также не возникает. Нужно вытащить ящик из фасада, с обеих сторон нажать на пластиковые язычки, тем самым разъединив конструкцию.

В инструкции к разборным шариковым направляющим производитель обычно указывает, как разобрать фурнитуру. Но обычно ничего сложного для этого делать не приходится.

Разборные сложнее по конструкции, дороже, но зато подлежат ремонту. Будете ли вы сами ремонтировать фурнитуру, вопрос скорее второстепенный. Как по мне, намного проще купить качественные неразборные направляющие, и спокойно эксплуатировать их. Ремонт фурнитуры не самое благодарное дело.

Преимущества и недостатки

Телескопические направляющие получили широкое применение не только благодаря своей мобильности. Они отличаются рядом преимуществ, что позволило быстро завоевать доверие потребителей.

Ключевые особенности:

1. Получение ожогов в процессе приготовления сводится к минимуму. Телескопические направляющие способствуют лёгкому и плавному выдвижению противня. Это гарантирует полный контроль блюда при готовке, устраняя возможность обжечься;
2. Минимальные усилия при выдвижении благодаря неспешному скольжению;
3. Передние и задние стопоры контролируют расположение решётки, снижая возможность её падения;
4. Устойчивость позволит хозяйке неспешно снять пробу или охладить блюдо до нужной температуры. Для этого достаточно выдвинуть решётку с расположенным на ней противнем из духового шкафа;
5. Опоры защищают внутренний корпус техники от возникновения царапин, сколов и повреждений при движении противня и решётки;
6. Возможность самостоятельной сборки.

К недостаткам можно отнести возникновение сложностей при уходе за бытовой техникой. В процессе приготовления частички пищи и капли жира попадают на каркас и полозья, забиваются в отверстиях упоров, образуя жировой налёт. Для полноценного очищения каркас необходимо разбирать и тщательно мыть, отдельно от внутреннего корпуса.

Также духовые шкафы с оборудованными телескопическими направлениями стоят на несколько тысяч дороже.
