Как подключить вентилятор с датчиком влажности: тонкости подключения и монтажа + правила выбора

Что такое вентилятор с датчиком влажности: устройство и принцип работы

Внешне такое устройство выглядит как обычный канальный осевой вентилятор. Скорость у него может быть как 1, так и несколько.

В корпусе стоит небольшая (весом в 30-70 г и размером около 6х4 см) плата — датчик влажности. У него предустановлены два предела — верхний и нижний.

Вентилятор автоматически включается, если влажность в комнате достигает верхнего значения датчика. Когда влажный воздух удалится через вентиляцию, и влажность уменьшится до минимального показателя — прибор автоматически выключится.

Датчик бывает нескольких видов, отличающихся по принципу действия:

1. Диэлектрическийиспользуется конденсатор, между обкладками которого диэлектрическая проницаемость среды меняется в зависимости от концентрации влаги.
2. Резистивныйиспользуется датчик из материала, который изменяет сопротивление при изменении концентрации влаги (оксид алюминия).
3. Оптическийвлажность определяется по прозрачности воздуха.
4. Механическийиспользуется материал, который меняет длину в зависимости от концентрации влаги в воздухе.
5. Термисторныйболее сложная и точная версия резистивного.

При достижении установленного уровня влажности датчик воздействует на реле, которое замыкает электроцепь двигателя, и вытяжка включается или выключается.

Какие функции могут присутствовать кроме датчика влажности?

Некоторые модели могут иметь дополнительные функции:

1. Датчик освещения. Включение-выключение вентилятора происходит при включении-выключении света в помещении. На практике такое используется нечасто, поскольку дешевле и проще сделать пуск прибора вместе с включением света (нажатием выключателя).
2. Обратный клапан. Защищает от обратного хода: когда вентилятор выключен — воздух не сможет поступать в комнату из вентшахты (такое бывает при неправильно спроектированной шахте, или при слишком мощной вытяжке у соседей). Обратные клапана обычно ставят почти на все модели, кроме самых дешевых.
3. Таймер. Может работать в нескольких режимах. Чаще всего это выглядит так: вентилятор включается вместе с включением света в помещении, а выключается через какое-то количество минут после того, как свет выключится. То есть человек выходит из комнаты, выключает свет, а вентилятор — вытягивает воздух еще 3-5 минут. Датчик влажности при этом «страхует»: он запустит вытяжку, если после истекшего времени в комнате все еще будет сыро.
4. Датчик движения. Вытяжка будет запускаться, если в комнате есть движение (находится человек).

В дорогих вытяжках все эти опции могут сочетаться.

Разновидности

Гигрометры делятся на несколько видов.

• Резистивные. Их принцип действия — измерение влажности внутри активной среды прибора. Основной чувствительный элемент — полимерные детали и подложки. Конструктив типичного резистивного гигрометра подразумевает наличие особой подложки, несущей фоторезистор и пару электродов. Сверху они прикрыты токопроводящим слоем. Такой прибор срабатывает примерно через 30 секунд после изменения влажности, что подходит для жилого помещения или ванной комнаты.

  Но срок службы снижается при работе в неблагоприятных средах, например, в парах химических веществ, технических масел и так далее.

• Емкостные. Главный их элемент — конденсатор. При изменении параметров окружающего воздуха меняется емкостная характеристика конденсатора, вызывая срабатывание датчика. Принцип действия такого гаджета называется «конденсатор с воздушным зазором. Влажность воздуха влияет на его диэлектрическую проницаемость. С изменением уровня водяных паров изменяется и емкость конденсатора. Существуют и более сложные варианты, где воздух заменен диэлектрической прослойкой; они несколько точнее, но плохо работают с уровнями влажности менее 0.5 %. Хотя в бытовом использовании такие значения возникают редко, поэтому недостаток малозначителен.Весьма популярны тонкопленочные гигрометры с несколькими дополнительными датчиками температуры для более точных измерений и компенсации отклонений.
• Термостатные. Они имеют иной принцип работы. Термостатный гигрометр несет в себе соединенные друг с другом термисторы. Рост влажности приводит к прямо пропорциональному увеличению значения напряжения. Внутри прибора имеются два резистора — открытый и изолированный. Разница температур порождает разность сопротивлений на термисторах, что служит индикатором влажности.
  В основном такие модули используются в промышленной и бытовой технике наподобие микроволновых печей и сушильных машин.

Возможные дополнительные функции:

• включение по датчику движения, чтобы вентиляция запускалась только во время присутствия человека;
• проветривание — запуск вентилятора в «тихом» режиме;
• таймер — работа несколько минут после приема ванной для быстрого высушивания воздуха;
• оснащение обратным клапаном. Он предотвращает проникновение неприятного запаха, пыли и прочих частиц;
• дополнительное декоративное освещение;
• настройка мощности;
• часы на передней панели, и другие.

Виды датчиков влажности

Датчик влажности воздуха для управления вентиляцией бывает одно- и двухлинейным. В любом контуре обязательно устанавливается реле для управления работой датчика. Двухконтурный гигрометр управляет сразу несколькими устройствами.

Существуют следующие разновидности гигростатов:

1. Емкостные датчики. Принцип их работы основан на изменении емкости конденсатора в случае повышения влажности воздуха в комнате.
2. Резистивные приборы измеряют влажность в среде гигроскопа и реагируют на ее изменение. В качестве основного составляющего элемента используются полимеры и подложки. Классический резистивный гигрометр состоит из специальной подложки, на которой расположены два электрода и фоторезистор. Сверху подложка накрыта токопроводящим полимером. Время срабатывания вентиляционной системы при изменении влажности составляет 15-35 секунд, что оптимально подходит для ванной комнаты.
3. Термостатные гигрометры отличаются принципом работы от двух перечисленных выше моделей. Прибор имеет термисторы, соединенные межу собой. Напряжение в агрегате увеличивается прямо пропорционально повышению влажности. Один резистор прибора открытый, а другой – изолированный, поэтому к ним влага доходит за разный промежуток времени. Теплоизоляция из сухого азота повышает теплоотдачу закрытого резистора. Из-за разницы температуры наблюдается разница сопротивления термисторов. Именно влажность воздуха в помещении отвечает за разницу показателя сопротивления.

Преимущества и особенности

Среди преимуществ датчиков влажности можно назвать то, что они не позволяют влажному воздуху застаиваться в помещении, поскольку сразу включают вентиляционное оборудование. Приборы способствуют экономии электроэнергии, ведь срабатывание гигрометра и запуск вентиляторов происходит только при повышенной влажности.

Принцип работы гигростата схож с работой термостата, только в отличие от него прибор реагирует на изменение влажности воздуха в помещении. Обычно он срабатывает при превышении влажности более 40%.

В датчике есть чувствительный элемент, который воздействует на реле, замыкающее электрическую цепь на двигателе вентилятора, что приводит к запуску агрегата. Прибор типа МР590 встраивается в корпус в комплексе с модулем управления.

Его нужно правильно настроить. Для этого реле переводится в режим триггера. После этого на модуле управления задают параметры влажности. Для проверки работоспособности прибора в ванной открывают горячий кран и ждут, пока влажность в помещении повысится выше нормы. Затем кран закрывают и следят, через какое время прибор автоматически отключится.

Инструкция по установке вентилятора с датчиком влажности (+видео)

Подключать вентилятор с датчиком влажности примерно так же, как и вентилятор без него. Поскольку датчик располагается прямо в корпусе устройства — вентилятор как обычно монтируется в вентиляционное отверстие.

Схема подключения

Рассмотрим самый удобный вариант: прибор одновременно и с датчиком, и с таймером, включающийся одновременно с включением света.

Схема подключения к питанию такая: датчик запитан от L, таймер запитан от N, по проводу Ls запитан пуск при включении света в ванной комнате. Вентилятор в этом случае запускается либо по «команде» от датчика (при достижении уровня влажности выше заданного), либо при включении света.

Если пуск произошел по уровню влажности, после осушения (снижения уровня до минимального порога) вентилятор автоматически выключится.

Если пуск произошел при включении света — когда по Ls пропадает сигнал (свет выключается), начинается отсчет по таймеру. Вытяжка отрабатывает заданное количество минут, после чего отключается.

Если хочется сделать запуск вентилятора отдельной кнопкой (не по включению света, а с выключателя) — на нее отводится отдельный провод, вместо Ls.

Как проверить правильность работы?

Если вентилятор только установили — надо проверить, как он работает. Делается это так:

1. Ванная комната закрывается.
2. Включается горячий душ.

В небольшом помещении при открытой горячей воде в комнате быстро станет сыро, и вентилятор должен запуститься. Затем надо подождать, пока концентрация влаги опустится до нижнего предела — и прибор должен отключиться.

В идеале (но не обязательно) надо еще и замерить, при каком уровне влажности произойдет включение-выключение — для этого нужен бытовой гигрометр.

Обзор оконных (форточных) вентиляторов: какие они бывают, и чем хороши?

Пример автоматизированной вытяжки для ванной комнаты

Обычно ванные снабжаются естественной вытяжкой или простыми вентиляторами, включающимися при зажигании света или отдельным выключателем. Все эти подходы обладают недостатками:

• «естественной» мощности может не хватать для поддержания достаточной сухости, и ванная превращается во влажную горячую баню, в ней заводится грибок, плесень и так далее;
• активирующаяся вместе со светом система постоянно потребляет ток, даже когда не нужна. Кроме того, она шумит, что может раздражать;
• для отдельного варианта в ванную комнату понадобится поставить дополнительный выключатель, манипулировать которым каждый раз придется вручную.

Автоматизация поможет решить эти вопросы. К обычной вытяжке добавляется электронный контроллер с сенсором влажности, запускающий вентилятор только по необходимости (а также по таймеру и с пульта, если такие функции предусмотрены). Как только влажность превысит заданное пороговое значение — управляющая плата задействует вытяжку и быстро приведет характеристики воздуха к норме. Существуют качественные фабричные варианты, такие, как вытяжной вентилятор с датчиком влажности Soler&Palau Silent 100 CHZ или устройство Xiaomi Mi Temperature and Humidity Sensor (последний при этом интегрируется в экосистему «умного дома» Сяоми), но прибор можно сделать и своими руками.

Типичная система состоит из следующих компонентов:

• цифровой датчик влажности для вентилятора (в данном случае это MP590);
• контрольно-защитный блок с измерительной функцией. В примере используется плата с АЦП MP8037ADC;
• корпус BOX-BM8037;
• импульсный источник питания, подходящий к прочим компонентам. Чаще всего это блок питания на 0.5 А и 12 В. В нашем примере это PW1245.

MP590 представляет собой работающий по интерфейсу 1WIRE цифровой сенсор. Главная плата работает в трех режимах:

• «триггер»;
• «гистерезис»
• «защита».

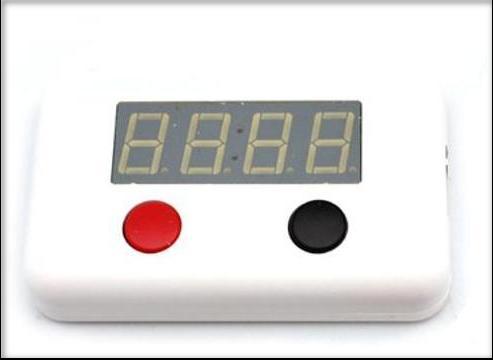

Такое решение универсально и способно стать основой почти любого проекта автоматизации. Внешний вид в корпусе:

Схема подключения вентилятора будет выглядеть следующим образом:

Важно правильно выбрать место установки. Оно должно находиться рядом с вытяжкой, чтобы обойтись без прокладки длинного жгута проводов

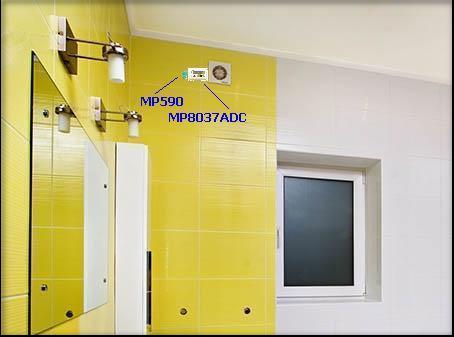

Один из вариантов расположения приведен ниже:

После установки может понадобиться небольшая калибровка, в каждом случае она выполняется согласно инструкции для конкретного прибора. В работе с MP590 понадобятся следующие шаги:

• предположим, что модуль измерил 40 % влажности;
• необходимо зажать правую кнопку на 5 секунд, попасть в меню включения и задать там значение 100;
• через три секунды гаджет принудительно закроет меню;
• далее 5 секунд удерживается уже левая кнопка. Появится меню отключения. В нем следует задать 50. Еще через 5 секунд после этого устройство вернется в рабочий режим.

Где актуально устанавливать вентиляторы с датчиком влажности?

Такие приборы актуально ставить в помещениях, где часто бывает сырость:

1. Кухня (пар от готовящейся еды, сушащиеся вещи).
2. Ванная.
3. Погреб.
4. Бассейн.
5. Баня.
6. Чердак.

Кроме «домашних» помещений такие вентиляторы можно установить и в других постройках — в гараже, сарае, свинарнике/птичнике/коровнике.

Обязательно ли нужен датчик: о преимуществах его применения

Нет, даже для «влажных» помещений датчик — не обязателен. Но если он будет в вентиляторе — это намного облегчит жизнь хозяевам: им не придется следить, чтобы в ванной комнате не было слишком влажно.

Регулировка датчика влажности и таймера

Если за этим не следить, и в ванной часто будет влажно — со временем (и очень быстро) там появится плесень. Это вредно и для человека, и для отделочных материалов, и для здания, и вообще смотрится неприятно. Выводить плесень из ванной потом можно долго, и не факт, что получится это сделать.

Поэтому если вы собрались покупать вытяжку в ванну — лучше сразу брать модель с датчиком.

Датчик влажности воздуха для управления вентиляцией: что это и где применяется

Значительную часть своего времени люди находятся в зданиях, что вызывает необходимость контроля воздушного пространства помещений, на соответствие благоприятным для здоровья температуре и особенно влагосодержания окружающей среды.

Для поддержания необходимых климатических условий используются различные системы вентиляции:

• приточная;
• приточно-вытяжная;
• вытяжная.

Чтобы вентиляционные системы работали эффективно и экономно, их неотъемлемой составляющей являются датчики, реагирующие на различные параметры, в данном случае температуру и влажность. В последнее время все чаще применяются универсальные преобразователи, которые одновременно контролируют несколько показателей. Измерением влажности и температуры занимаются термогигрометры, позволяющие мониторить состояние данных величин в отопительных и вентиляционных системах. Причем термогигрометры выпускаются различных модификаций, среди которых такие, которые не только снимают показания, но и управляют климатическим оборудованием.

Для управления вентиляцией

Например, в системах кондиционирования влажностные датчики ответственны за включение принудительной вентиляции при повышении влажности воздуха. Оснащенный высокопрочным корпусом, и обладающий термозащитой, канальный датчик влажности встраивается в вентиляционные системы для слежения и оперативного управления. Благодаря его работе, ультразвуковые промышленные увлажнители работают в экономном режиме, автоматически включаясь и отключаясь, реагируя на минимальные и максимальные заданные параметры влажности.

Для управления вентилятором

Датчики влажности определенной категории, с успехом работают в помещениях с повышенной влажностью, помогая вытяжным бытовым вентиляторам справляться с выводом на нужную относительную влажность 40-60%. Датчики помогают оперативно реагировать на повышение уровня влажности и не допускать ее подъема выше допустимых пределов. Если применять такие вентиляторы в бытовых помещениях в сочетании с датчиком уровня влажности, угроза возникновения плесени и грибков вас минует и в помещениях всегда будет свежий воздух.

Применение датчиков влажности для управления вентилятором позволяет им работать в энергосберегающем режиме, что немаловажно в нынешних реалиях. Преобразователи сами по себе очень компактные, эстетичные на вид и не занимают много места

Они могут реагировать не только на влажностное состояние воздуха, но и на содержание углекислого газа, и способствуют удалению неприятных запахов, пара, дыма. Их применение обосновано и экономически выгодно.

Пошаговая схема

Заказываете

Звоните нам, или оставляете заявку на изготовление увлажнителя на сайте

Отправляем

Менеджер принимает заказ, уточняет у вас адрес доставки, количество, помогает с расчетом

Adblock detector

Заключение

Измеритель влаги — функциональное и простое устройство, которое помогает поддерживать комфортную атмосферу с минимумом затрат. Существуют домашние и промышленные варианты, для обычных вентиляторов и мощных вытяжек, но все датчики влажности выполняют единственную функцию — информировать, помогать сохранять сухость воздуха на заданном уровне и не допускать заплесневения поверхностей, появления грибка и прочих симптомов слишком высокой увлажненности воздуха.

В выборе датчика необходимо руководствоваться:

• типом вентиляционной системы, которой он будет управлять (отдельный вентилятор, встроенная);
• объемом обслуживаемого помещения;
• характеристиками последнего — насколько велик в нем уровень влажности, которую понадобится контролировать. В крупных зданиях и на производствах все устройства и контроллеры вентиляции обычно объединяются в единый комплекс, централизованно управляемый специальной контрольной системой.

Энтузиасты могут попробовать своими руками собрать решение на базе любого понравившегося контроллера или микрокомпьютера, например, Arduino и Raspberry Pi, все устройства и компоненты для этого свободно продаются в любом магазине радиоэлектроники.
