Фрезы по металлу для дрели: виды, конструкция, правила выбора

Выбор фрез по дереву для дрели

При выборе насадок важны их параметры. Насадки бывают не только разных видов, но еще и отличаются видами материалов, которые планируется ними обрабатывать. К ряду основных критерий выбора фрезерных насадок относятся:

1. Размер изделия, что зависит от поставленной технологической задачи
2. Форма режущих ножей, от которых зависит получение конечного результата
3. Угол заточки
4. Материал производства, который влияет не только на возможности насадки, но еще и срок их службы
5. Предназначение. Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.

Обработка древесины фрезой на дрели

Выбирая изделие, необходимо обратить внимание на производителя, но если планируется применение рассматриваемых насадок на дрели, то целесообразно покупать фрезы из недорогостоящих изделий

Фрезерный станок из дрели своими руками

Учитывая тот факт, что серийный фрезерный станок относится к дорогостоящему оборудованию, вопрос о том, как сделать небольшой фрезер из дрели, является очень актуальным. Такой станок, используемый в комплекте с фрезами по дереву, устанавливаемыми на дрель, является незаменимым при строительстве и ремонте загородного дома, а также при выполнении многих других работ.

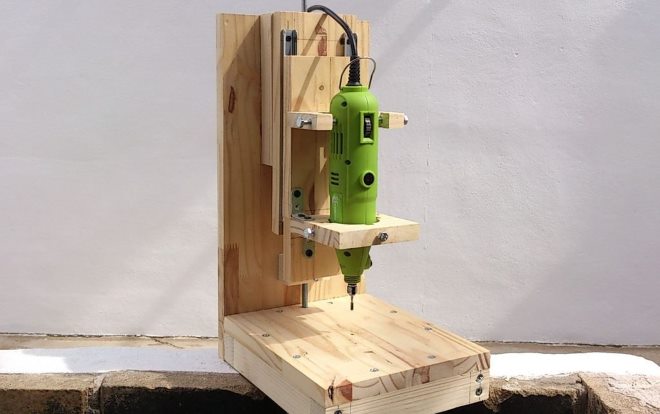

Самодельный станок из дрели

Приступая к изготовлению самодельного фрезера, необходимо в первую очередь сделать для него стол, который должен быть устойчивым и надежным. Для этого часто используют фанеру, толщина которой не должна быть меньше 12 мм. Опорные элементы можно выполнить из четырех деревянных брусков

Важной частью такого самодельного устройства является площадка-ограничитель, задача которой состоит в том, чтобы обеспечить правильное положение фрезы по отношению к обрабатываемой поверхности. Изготовить такую площадку можно из листа ДСП или толстой фанеры, вырезав кусок требуемого размера и закруглив его углы

В центре площадки-ограничителя высверливается отверстие, которое необходимо для выхода фрезы по дереву.

Устройство механизмов вертикального перемещения и закрепления дрели

Сама дрель при помощи хомутов фиксируется на стойке, которую изготавливают из ДСП. Длина такой стойки должна примерно соответствовать длине самой дрели, а ее ширина быть достаточной для того, чтобы разместить на ней электроинструмент и крепежные элементы. Стойка и площадка-ограничитель соединяются между собой строго под углом 90°. Фиксируя дрель на стойке при помощи хомутов, следует размещать ее так, чтобы вставленная в ее патрон фреза выходила за пределы поверхности площадки-основания на требуемую величину. Чтобы увеличить прочность полученной конструкции, можно дополнительно укрепить ее при помощи куска ДСП, соединяемого саморезами со стойкой и площадкой-ограничителем.

Самодельный координатный стол для станка

Используя обычную дрель, можно изготовить еще более функциональный и удобный в использовании фрезерный станок, если установить электроинструмент на самодельную станину, оснащенную стойкой с простейшим микролифтом. Сделать такой станок также можно из древесины, кроме ходового винта, по которому будет перемещаться микролифт с закрепленным на нем инструментом.

Конструктивная особенность

Если фрезу покупают для дрели нужно рассмотреть совместимость их параметров. В концевой фрезе есть ряд отличительных особенностей в конструкции, имеются они и в других изделиях. От характеристики режущего зубца зависит чистота обработки металла.

Разной бывает форма лезвий – затылованными или остроконечными.

Остроконечные фрезы

У остроконечных фрез передние и задние зубцы плоские, их трудно точить.

После заточки уменьшается размер режущих элементов, поэтому их применяют не больше 2 раз.

Для затылованных лезвий нет подобных ограничений, им не страшны нагрузки и сколько раз их будут перетачивать.

Они обладают большей надежностью, сроком службы. Такие фрезы используют в дрелях и станках. У этих изделий плоская форма только передняя, на задней части накручена архимедова спираль.

Особенности работы с дрелью

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом

Важно помнить:

• Число оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
• Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
• Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
• Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Каким типом фрез обрабатывают металлические детали

В зависимости от насадки материал может быть обработан:

• металлический;
• бетонный;
• пластиковый;
• деревянный.

Чем тверже предмет, тем жестче должен быть режущий элемент. В производстве их разделяют по назначению:

Шарошки

1.Шарошками зачищают поверхность, снимают покрасочный слой, облицовку, такой комплект можно увидеть среди инструментов гравера или на бормашине у стоматолога.

Зенковки

2.Зенковками выполняют грубую работу, вырезают пазы, расширяют отверстия.

Фреза может быть разной по форме. Раньше их вид напоминал ягоду на тонком ростке с широким рабочим участком. С развитием технологий расширился фронт работ, возникла необходимость в разных конструкциях.

Когда появились обновленные модификации, их разновидности разделили по типу и назначению.

Торцевые

У торцевых на основании есть режущие лезвия с вертикальным расположением, которые снимают металлическую стружку, обтачивают плоские участки.

Дисковая фреза

Дисковая фреза создана с вращением по горизонтальной оси и резцами, установленными на цилиндре, они выполняют резку канавок или пазов.

Цилиндрические лезвия

Цилиндрическими лезвиями избавляются от лишнего металла в разном рабочем положении по прямой или винтовой режущей кромке.

Конусная фреза

Конусная фреза удобна для вырезки различных по глубине борозд, проходов, контуров на перпендикулярных плоскостях.

Действия могут происходить с главной режущей кромкой, которая расположена с боку фрезы или со вспомогательной торцовой частью. По этим сторонам находятся зубцы. Такой конический элемент назвали по форме геометрической фигуры. Фреза похожа на конус, широкая часть которого плавно переходит в суженный конец.

Фасонный резец

Для получения разных профилей применяют фасонный резец с продолговатой формой.

Лезвия со сверлом

Есть лезвия, которые совместили со сверлом. Ими сверлят маленькие полые пространства, формируют стенки с небольшой толщиной.

Корончатое сверло

Корончатым сверлом прорезают большие сквозные участки.

Фасонный резец

Угловой фрезой

Угловой фрезой, самой сложной по устройству, работают с наклонными поверхностями, вырезают угловой паз.

У фрезеровщика профессионала, как и у мастера в домашней мастерской, всегда есть весь набор режущих инструментов для выполнения различных по сложности задач.

Когда выбирают фрезу, прежде устанавливают:

1. Назначение, диаметр основы. Ручная дрель не будет работать с насадкой для автоматического устройства.
2. Конструкцию режущей кромки. Если зубья зафиксированы пайкой нужно проверить качество шва, чтобы кромка не отлетела в рабочем процессе.
3. Уровень заточки режущих частей.
4. Тип захвата в хвостовике.
5. Марку материала насадки.

Чтобы подобрать хорошую фрезу нужно ориентироваться на известных зарубежных и российских производителей. У нас не все так плохо с качеством, но цена значительно ниже по сравнению с аналогичным иностранным продуктом.

Работа с фрезерной насадкой

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель

Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

1. Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
2. Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
3. Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
4. Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны

Если уделить внимание форме режущей поверхности, то она напоминает сверло.
Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части

В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Вертикальный фрез изготовление своими руками

Работать дрелью, в патроне которой установлена такая насадка, достаточно сложно, а получить чистовой результат практически невозможно. Если под рукой отсутствует фрезерный станок, но при этом необходимо воспользоваться фрезерной насадкой для выполнения черновых работ, то подойдет обычная дрель. Для этого ее рекомендуется зафиксировать в вертикальном положении, и надежно закрепить.

Это интересно! Чтобы иметь возможность регулировать обороты вращения патрона инструмента, рекомендуется воспользоваться регулятором напряжения.

Фрезерный самодельный станок

Для того чтобы произвести черновую обработку древесины, понадобится соответствующий набор фрез по дереву, а также самодельный станок из дрели, который можно сделать своими руками. Изготовление установки не требует никаких навыков и знаний, и в каждом индивидуальном случае конструкция может отличаться. Главное правило такой установки — это надежное закрепление инструмента.

Чтобы изготовить самодельный фрезерный станок из дрели своими руками, понадобится произвести ряд следующих действий:

1. Изготавливается стол, для чего понадобится древесина. Количество необходимой древесины для изготовления стола зависит от размеров будущего устройства
2. Создание площадки с ограничителем. В этой площадке будет фиксироваться дрель, и перемещаться при помощи соответствующих направляющих. Для изготовления площадки можно использовать ДСП и стальные трубки
3. Установка инструмента на площадку. Для закрепления инструмента нужно использовать стальные пластины и резьбовые соединители в виде болтов и гаек
4. Изготовление ручки, посредством которой происходит перемещение инструмента по вертикали вверх и вниз

Станок самодельный для фрезерования древесины

Станок фрезеровочный из дрели готов к работе. Можно устанавливать соответствующие фрезы в патрон, и приступать к его испытанию

Не забывайте, что производить работы нужно с особой осторожностью, так как малейшее неверное движение, и инструмент может вырвать с конструкции установки

https://youtube.com/watch?v=9pOYXe5HhWo%3F

Если сооруженное устройство своими руками пройдет первое испытание, то можно изготовить к нему пульт управления для облегчения работы. Такой инструмент имеет одно существенное преимущество — его можно использовать как для фрезерования, так и для сверления. В любой момент дрель можно извлечь, и воспользоваться ею вне конструкции. Не забывайте о негативном влиянии на дрель при работе насадками, что очень снижает срок службы инструмента.
