Видеозвонок на дверь в квартиру: виды, особенности, правила выбора

Зачем устанавливают видеозвонки

Развиваются новые технологии, и это способствует разработке всевозможных устройств и инновационного оборудования. Все они облегчают жизнь людей.

К примеру, типовые видеозвонки признаются очень полезными устройствами, так как единовременно выполняют разные функции. Другие их названия – видеоглазки, электронные дверные глазки. Хотя нужно признать, что это разные понятия. Более верное их название — видеодомофоны.

В настоящее время существует множество видов видеодомофонов.

Производители предлагают оборудование, позволяющее домовладельцам рассмотреть тех, кто намеревается войти на их территорию. Как только пришедший нажимает кнопку звонка, тут же срабатывает устройство.

Видеозвонок на дверь в квартиру: как выбрать?

Здесь нужно точно определиться, чего именно Вы хотите получить, приобретая устройство видеозвонка. Современное разнообразие таких устройств содержит как самые простые модели, которые позволяют только принять вызов и увидеть, кто пришел, так и многофункциональные гаджеты, работающие посредством Wi-Fi соединения и имеющие даже функцию отправки MMS. Большинство устройств имеют встроенную память, что позволяет делать фотографии обстановки на лестничной площадке или же записывать видео всего происходящего либо в автоматическом режиме, либо после того, как посетитель нажал на кнопку звонка. также, для большинства владельцев видеозвонка актуальны такие функции, как подсветка (обеспечивает комфорт в использовании устройства ночью) и возможность выбора или смены мелодий звонка.

Заменить привычный всем дверной «глазок» на видеозвонок – значит обеспечить безопасность всех жильцов в квартире в сочетании с максимальным комфортом.

Особенности установки видеозвонка

Необходимо не только купить видеозвонок на дверь в квартиру, но и правильно его установить. Для проведения этих работ лучше всего привлечь специалиста. Однако не всегда подобная возможность существует.

Если же владелец квартиры уверен в своих силах, тогда он должен знать об основных этапах установки:

Монтаж видеоглазка на дверное полотно.
Установка и подключение электронного шлейфа.
Установка элементов питания.
Монтаж панели управления внутри помещения.
Настройка необходимых параметров оборудования для правильного функционирования.

Все производители оснащают свои модели подробной инструкцией о проведении монтажа. Единственными моментами, которые требуют внимательного подхода, является подключение шлейфа и настройка рабочих параметров.

Схема самостоятельного монтажа видеоглазка на входную дверь

Дополнительные нюансы установки

Для самостоятельной установки с правильным подключением лучше всего подходит дверной видеоглазок. Для его монтажа достаточно просверлить отверстие необходимого диаметра в полотне двери. Если отверстие в двери уже есть, тогда установочные работы сводятся к выемке старого глазка и установке нового. После этого производится закрепление панели управления и блока дисплея. На завершающем этапе устанавливаются аккумуляторы, и происходит наладка требуемых параметров.

Если в видеоглазке предусмотрена функция беспроводного управления замками в двери, тогда могут возникнуть определенные трудности при подключении электронных замков. Сложность их монтажа заключается в наличии обязательного отдельного источника питания. Справиться с такими работами может только специалист.

Для установки многокомпонентной охранной системы лучше воспользоватся услугами специалиста

Современный рынок предлагает большое количество разнообразных вариантов систем наружного наблюдения: от простых видеоглазков до сложных видеозвонков, дополнительно оснащенных камерами и датчиками движения. Какой из них будет обеспечивать безопасность квартиры или дома – владелец решает самостоятельно. Единственным моментом, о котором следует помнить при выборе оборудования, – это то, что не всегда цена говорит о больших возможностях или отличном качестве товара. Отечественные видеозвонки уже давно не уступают своими возможностями западным аналогам.

Особенности устройства видеозвонка

В состав стандартного электронного прибора входят:

• накладная панель со встроенной камерой и звонком;
• соединительный кабель, выполняющий роль канала связи;
• жидкокристаллический дисплей, который крепят внутри квартиры на стене или же на дверном полотне изнутри помещения;
• элементы питания.

Посетитель начинает жать на кнопку. Тут же:

• раздается звуковое оповещение;
• камера включается;
• система фотографирует пришедшего человека (может снимать его на видео в той зоне, что охвачена камерой).

Владельцу квартиры остается выбрать в настройках соответствующую функцию.

Благодаря установленному оборудованию, пользователь получает информацию обо всех, кто пожелал попасть в помещение

Особенно это важно, когда никого нет дома. В этом случае изображение транслируется на любое устройство — на компьютер, на телефон

Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными.

Выбирая оборудование подходящей модификации, нужно учитывать:

• набор возможных функций;
• размер дисплея;
• разрешение камеры;
• угол обзора;
• присутствие в комплектации режима ночной съемки;
• наличие датчиков движения;
• возможность соединения методом Wi-Fi;
• присутствие автоответчика;
• период работы батареек;
• наличие карты памяти и ее объём;
• возможность менять мелодии звонка.

Системы могут стабильно работать ориентировочно полгода, некоторые даже год. Дальше потребуется их заряжать или же менять источники питания.

Дверной звонок для входной двери

Производители зачастую предусматривают возможность замены модулей, изменения комплектации. Здесь польза очевидна, когда возникает потребность:

• устанавливать камеру с расширенным углом обзора;
• улучшать функционал;
• монтировать вспомогательные датчики и пр.

Так что на возможность замены компонентов производитель обязательно указывает.

Что представляет собой устройство видеозвонка в квартиру

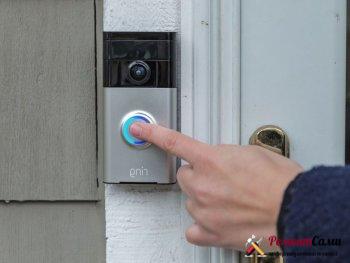

Снаружи квартиры, на лестничной клетке потенциальный гость видит перед собой небольшую стандартную панель с кнопкой, которая мало отличается от обыкновенного проводного дверного звонка. В данную панель искусно и незаметно вмонтирована камера, которая после нажатия кнопки звонка начинает фиксировать обстановку на лестничной клетке и передавать эти данные в квартиру, на устройство с экраном. В зависимости от модели устройства панель со звонком может иметь микрофон, что является удобным для переговоров с пришедшим человеком.

Непосредственно рядом с дверью устанавливается вторая составляющая часть видеозвонка – панель управления с экраном. Размер экрана зависит от модели устройства. При помощи панели управления можно ответить на звонок, увидеть пришедшего, сделать фото панорамы лестничной площадки, а то и вообще отключить устройство, например, на время отъезда или в ночное время суток.

В зависимости от модели устройство видеозвонка может работать от обычных батареек, от заряжаемого аккумулятора или от сети. Наиболее оптимальным вариантом является работа от аккумулятора – обычные батарейки быстро нуждаются в замене, а для работы от сети нужна розетка, которая имеется не во всех прихожих.

Последним, завершающим составляющим элементом видеозвонка является кабель для связи (если устройство проводное) или же встроенный в панель приемник (при беспроводном способе связи). Второй вариант является более удобным в использовании в силу отсутствия проводов, но стоимость такого устройства будет несколько выше.

Основные характеристики видеозвонка на входную дверь

Благодаря активному развитию IT-технологий, купить видеозвонок на дверь с большим количеством функций стало проще, чем еще некоторое время назад. Современное устройство по невысокой цене можно подключать к Wi-Fi и вести видеозапись посетителей.

При отсутствии владельца, смарт-прибор способен отправлять фото посетителя на другие устройства

Особенности современных видеозвонков

Сегодня видеозвонки позволяют записывать небольшие ролики и сохранять их в архиве. При этом для активации функции записи не обязательно нажимать на кнопку звонка – достаточно срабатывания датчика движения.

Наличие в конструкции модуля Wi-Fi позволяет производить беспроводное подключение к интернету. Такая функция дает возможность хозяину контролировать состояние вокруг квартиры, даже находясь от нее за много километров.

Многие видеозвонки имеют встроенный GSM модуль. Это позволяет устройству обеспечить связь визитера с хозяином дома посредством мобильной связи или отправить SМS или ММS.

Видеозвонки с расширенным функционалом могут реагировать на движение перед дверью и автоматически записывать видео

Тип передачи сигнала, используемый в видеозвонках

Производители предлагают два типа конструктивного решения: беспроводной и проводной. Разница между этими двумя видами довольно существенная. Каждый из них обладает своими достоинствами и недостатками.

Беспроводной тип подключения позволяет проводить установку в удобном для владельца месте. Небольшой передатчик, встроенный внутрь наружной панели, передает сигнал на значительное расстояние. Именно поэтому данный тип чаще всего выбирают для себя владельцы загородных домов. Их удобно устанавливать на калитках и воротах. После общения с визитером, хозяину достаточно нажать кнопку и дверь откроется.

Проводной тип устанавливается исходя из длины кабеля. Он имеет невысокую стоимость. Чаще всего проводной тип монтируется в квартирах.

Экран беспроводного видеоглазка можно установить как на саму дверь, так и в любое другое удобное место

Преимущества видеоглазка

Довольно часто владельцам стандартных городских квартир предлагается установить видеоглазок. В данном оборудовании предусмотрен весь необходимый набор функций. При этом оно отличается компактными размерами и невысокой стоимостью, а монтируют его прямо на входную дверь. При использовании, видеоглазок ведет запись всех, кто звонит в дверь. В нем предусмотрена функция отправки MMS на телефон владельца или другое, указанное в настройках, устройство.

Встроенный внутрь оборудования GSM модуль позволяет запрограммировать рассылку сообщений на несколько устройств. Описанными функциями обладает, например, видеозвонок Эра отечественного производства.

Видеоглазок оснащен качественной микрокамерой с широким углом обзора

Используемые в видеозвонках дополнительные функции

Довольно часто производители оснащают модели видеозвонков функцией автоответчика. Такое устройство при нажатии кнопки ставит визитера в известность, что хозяев на данный момент нет дома. Кроме того, оно предложит оставить сообщение после звукового сигнала.

Есть устройства, которые могут установить телефонную связь гостя с хозяином. В этом случае видеозвонок играет роль своеобразного мобильного телефона.

Ряд моделей предполагает подключение дополнительной видеокамеры. В этом случае владелец квартиры или дома получает возможность более расширенного контроля за прилегающей территорией.

Видеозвонок c расширенным функционалом позволяет удаленно управлять дверью

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

В.Беседин, г.Тюмень

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

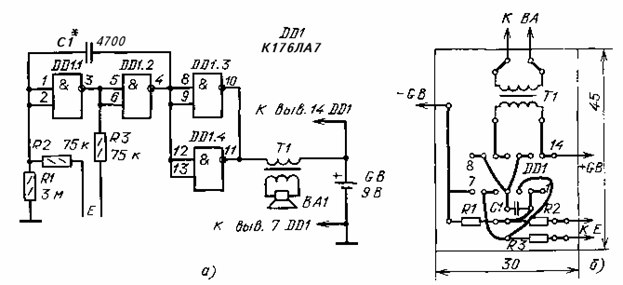

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2. Резистор R2 служит для ограничения пикового тока через диоды моста VD1…VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1. С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

Преимущества и характеристики видеозвонка для входной двери

Прежде чем купить видеозвонок для входной двери, разберемся с его основными достоинствами и особенностями.

Дверной видеозвонок, во многом поможет владельцу. Основные плюсы от его покупки таковы:

• Комфортное видеонаблюдение за каждым посетителем.

• Возможность управления замком в ряде моделей.

• Просмотр всех пришедших за время отсутствия владельца в квартире (при наличии функции записи).

• Большое разнообразие форм, цветов и дизайна в линейке популярных брендов.

Это только поверхностный взгляд. Преимуществ может быть гораздо больше, если это современный дверной видеозвонок с IP функциями.

Советуем обратить внимание: видеозвонок для квартиры | беспроводной wifi видеозвонок | видеозвонок для двериЦена дверного видеозвонка в Москве зависит от набора его рабочих характеристик:

1. Способ передачи сигнала между панелями и камерами. Это может быть проводное или беспроводное соединение.

2. Параметры камеры. Сюда относятся:

• разрешение видео;
• угол обзора объектива в градусах;
• скорость съёмки в к/с;
• цветность (цветная или черно белая камера).

3. Параметры внешней панели. Это её материал изготовления, герметичность, удобство использования.

4. Особенности внутренней панели и монитора. К ним относятся:

• диагональ дисплея в дюймах;
• тип экрана (LCD, TFT и другие особенности);
• способ управления (голос, сенсор, кнопки, ДУ).
• наличие трубки или громкая связь для общения с посетителем.

5. Параметры электропитания. Время автономной работы без подключения к электросети.

6. Тип записи материалов. Может использоваться:

• SD/micro SD карта памяти;
• облачный сервис;
• внутренняя память устройства;
• флеш карта.

Во всех случаях важен максимальный объем памяти. Он измеряется в гигабайтах.

7. Рекомендуемый тип двери. Это может быть видеозвонок для металлической двери (цена на него выше), для деревянной или других типов. Есть также универсальный входной видеозвонок.

8. Удобство монтажа и наличие креплений к комплекте.

9. Наличие ИК-подсветки для ночной съёмки и дальность её действия в метрах.

Выбор по всем этим характеристикам, поможет купить бытовой дверной кнопочный видеозвонок, который лучше всего подойдет для вашей двери. Можно также изучить отзывы и обзоры других покупателей в интернете, чьи задачи совпадают с вашими. В итоге, вы найдете оптимальную модель видеозвонка на входную дверь.

Дополнительные категории по видеозвонкам:

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

С сайта http://radiolub.ru

Что представляет собой устройство видеозвонка в квартиру

Снаружи квартиры, на лестничной клетке потенциальный гость видит перед собой небольшую стандартную панель с кнопкой, которая мало отличается от обыкновенного проводного дверного звонка. В данную панель искусно и незаметно вмонтирована камера, которая после нажатия кнопки звонка начинает фиксировать обстановку на лестничной клетке и передавать эти данные в квартиру, на устройство с экраном. В зависимости от модели устройства панель со звонком может иметь микрофон, что является удобным для переговоров с пришедшим человеком.

Непосредственно рядом с дверью устанавливается вторая составляющая часть видеозвонка – панель управления с экраном. Размер экрана зависит от модели устройства. При помощи панели управления можно ответить на звонок, увидеть пришедшего, сделать фото панорамы лестничной площадки, а то и вообще отключить устройство, например, на время отъезда или в ночное время суток.

В зависимости от модели устройство видеозвонка может работать от обычных батареек, от заряжаемого аккумулятора или от сети. Наиболее оптимальным вариантом является работа от аккумулятора – обычные батарейки быстро нуждаются в замене, а для работы от сети нужна розетка, которая имеется не во всех прихожих.

Последним, завершающим составляющим элементом видеозвонка является кабель для связи (если устройство проводное) или же встроенный в панель приемник (при беспроводном способе связи). Второй вариант является более удобным в использовании в силу отсутствия проводов, но стоимость такого устройства будет несколько выше.

Функциональность устройства

1. В квартиру подается звуковой сигнал.

1. Хозяин объекта, пребывающий в помещении, получает возможность контролировать ситуацию, что возникает на лестничной клетке, визуально.

1. Ведется фотосъемка прибывших гостей, которые попадают в обзор.

1. Появляется возможность вести переговоры с новоприбывшими. Для этого в комплект устройства включены:

• динамик;
• микрофон.

Есть и такие модификации видеозвонков, что осуществляют видеосъемку с момента срабатывания датчика движения. Кроме того, хозяин квартиры сможет наблюдать за всем происходящим на лестничной площадке, что находится перед его дверью. Ему представляются события по Интернету.

Устройство запускается после нажатия кнопки

Для удобства электронные звонки снабжают подсветками, что включаются в темноте. Еще в комплект может входить встроенный автоответчик. С его помощью посетители имеют возможность оставлять для домовладельцев сообщения.

Дополнительные достоинства таких систем ощущают семьи, где есть маленькие дети. Родители подключают звонок, например, к телефону. Если требуется, звуковое оповещение отключается, и тогда оно не будит малыша.

Информацию о посетителях может передаваться на экран мобильного устройства. Способствует общению пришедших с теми, кто находится внутри объекта, встроенный микрофон. Так что нет потребности открывать дверь нежеланным или случайным посетителям.

Сравнение со старыми системами наблюдения

Продолжают оставаться старые системы наблюдения, когда присутствуют только обычный глазок и звонок. Пришедший гражданин обязательно заметит, как находящийся в квартире наблюдает за ним. Такой глазок доставляет хозяевам неудобство, если они желают сохранить в тайне свое пребывание в помещении. Зато установка дисплея абсолютно незаметно предоставляет хозяевам информацию о посетителях.

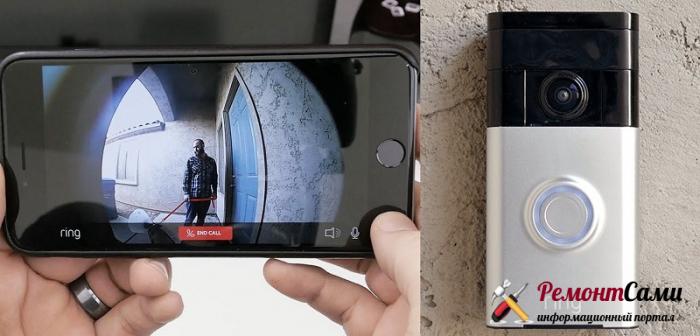

Видеодомофон, передающий картинку на смартфон

С какой бы комплектацией изделие ни выпускалось, модели звонков обладают практически одинаковым устройством.

Механический дверной замок своими руками

Популярностью среди самодеятельных механических дверных звонков пользуется устройство, где звук исходит от небольшого колокольчика при ударе о его купол подвешенного язычка. Кроме него для изготовления своими руками понадобятся:

• длинная металлическая цепочка (можно спаять из нескольких отрезков);
• деревянная дощечка;
• стальная перфорированная лента, например, размером 0.5×12×800 мм;
• изолента;
• крепежные изделия (саморезы, гвоздь);
• краска для окрашивания дощечки;
• паяльник;
• набор слесарных инструментов.

Изготавливается механический звонок в следующем порядке.

• Дощечка окрашивается в цвет соответствующий дизайну интерьера квартиры.
• Из перфоленты изготавливается пружина, обе поверхности которой покрываются изолентой;
• Пружина выполняется в виде закрученной спирали.
• Один конец пружины выполняется в виде подвески для колокольчика, а другой — свернутой поверхности для базирования оси крепления, в качестве которой выступает гвоздь.
• На дощечке устанавливается ушко, через которое пропускается цепочка.
• Для придания звонку элементов дизайна прикрепляется сделанная специальным образом гравированная пластинка, по центру вставляется декорированная заглушка.
• Один из концов цепочки крепится к пружине, а сама дощечка со звонком устанавливается с помощью саморезов на стену.

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

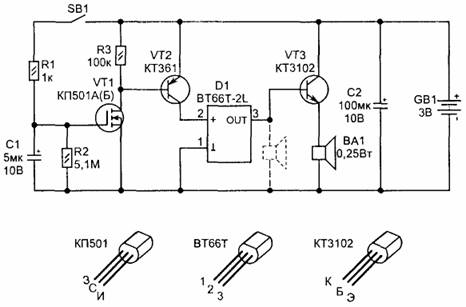

               Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2…3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю.  г. Мариуполь

Функции и технические характеристики

Квартирный видеозвонок, в зависимости от конструкции и ценового сегмента, может выполнять несколько различных функций. Основное назначение видеозвонка это возможность увидеть посетителя после того, как он нажмет на кнопку вызова. Эти приборы являются прогрессивным развитием обыкновенных дверных глазков. В видеозвонках роль глазка выполняет миниатюрная видеокамера и цветной или чёрно-белый жидкокристаллический дисплей. Обычный видеозвонок на входную дверь может выполнять следующие функции:

• Подача звукового сигнала в квартиру;
• Визуальный контроль пространства перед дверью на экране;
• Автоматическое фотографирование всех визитёров;
• Возможность переговоров через микрофон.

Более сложные и дорогие модели обладают расширенным функционалом, позволяющим выполнять дополнительные действия:

• Включение инфракрасной подсветки в тёмное время суток;
• Видеозапись при срабатывании встроенного датчика движения;
• Дистанционное наблюдение за зоной контроля видеозвонка через интернет с использованием мобильных устройств;
• Функция автоответчика в отсутствие хозяев.

Кроме выполняемых функций,  видеозвонки могут отличаться по техническим параметрам, к которым относятся:

• Чёрно-белое или цветное изображение;
• Разрешение видеокамеры и экрана;
• Угол обзора встроенной видеокамеры;
• Питание (сеть или аккумулятор).

Любой видеозвонок представляет собой совокупность нескольких элементов, объединённых в одну систему, и состоит из следующих узлов:

• Вызывная наружная панель;
• Основной блок с дисплеем и органами управления.

Цветной видеозвонок на входную дверь в квартиру D-440. ~ 6 т. р.

В комплект более сложных видеозвонков может входить электромагнитный или электромеханический замок и блок питания. Наружная панель устанавливается рядом с входной дверью или непосредственно на дверное полотно. Это устройство содержит миниатюрную видеокамеру, динамик и микрофон для связи, а так же кнопку вызова. Корпус вызывной панели делается по антивандальной технологии из прочного сплава, а объектив камеры закрывается прочным стеклом. Видеозвонки, устанавливаемые непосредственно в дверное полотно, часто называются видеоглазками.  Дверной видеозвонок в квартиру или частный дом можно считать важнейшим элементом в системе безопасности жилища.

Блок видеозвонка, размещаемый внутри помещения включает в себя:

• Дисплей на LCD матрице;
• Плату с электронными компонентами;
• Импульсный блок питания;
• Панель управления режимами.

Панель может быть оборудована телефонной трубкой или работать по принципу «Hands Free» — свободные руки. В отсутствие хозяев, запрограммированный видеозвонок,  может автоматически делать фотоснимки всех, позвонивших в дверь и хранить их на карте памяти. Благодаря электронным часам и календарю, все снимки имеют привязку к дате и времени посещения.

Виды существующих видеозвонков

Современный рынок предлагает большое количество моделей как отечественных, так и иностранных производителей. Различия в них заключаются в технических характеристиках и стоимости. Можно купить видеозвонок в недорогом бюджетном решении, в конструкции которого используется черно-белая видеокамера и монитор соответствующего типа. Сопряжение между этими элементами осуществляется специальным кабелем.

Основные типы видеозвонков:

• беспроводной. В таких моделях передача данных происходит благодаря использованию Wi-Fi, GSM связи или радиоканала. Это оборудование отличается комфортностью использования и удобством монтажа;
• видеоглазки. Данное оборудование устанавливается на дверное полотно вместо стандартного глазка. При этом оно может фотографировать посетителя и передавать сообщения. При необходимости, к нему можно подключить дополнительные устройства;

Более современные видеоглазки используют Wi-Fi и GSM для передачи данных

сложные системы. В таком оборудовании производители сочетают функции домофона и видеозвонка. Эти модели оснащены датчиками движения, специальной ИК подсветкой для темного времени суток, автоматическим режимом включения видео. Они могут отправлять сообщения владельцу, устанавливать с ним телефонную связь и т.д. Довольно часто такие системы используют на больших складских помещения и на промышленных объектах.

Видеозвонок на дверь в квартиру: как выбрать?

Здесь нужно точно определиться, чего именно Вы хотите получить, приобретая устройство видеозвонка. Современное разнообразие таких устройств содержит как самые простые модели, которые позволяют только принять вызов и увидеть, кто пришел, так и многофункциональные гаджеты, работающие посредством Wi-Fi соединения и имеющие даже функцию отправки MMS. Большинство устройств имеют встроенную память, что позволяет делать фотографии обстановки на лестничной площадке или же записывать видео всего происходящего либо в автоматическом режиме, либо после того, как посетитель нажал на кнопку звонка. также, для большинства владельцев видеозвонка актуальны такие функции, как подсветка (обеспечивает комфорт в использовании устройства ночью) и возможность выбора или смены мелодий звонка.

Заменить привычный всем дверной «глазок» на видеозвонок – значит обеспечить безопасность всех жильцов в квартире в сочетании с максимальным комфортом.
