Компьютер на 775 сокете сбираем в 2019 году

Справочная информация о процессорах AMD на Socket 754: Athlon, Sempron

Дифференциация процессоров под сокет 775

Поддержка всех существующих процессоров под рассматриваемый сокет всего одной системной платой возможна, но маловероятна. Во-первых, универсальное устройство будет иметь соответствующую завышенную стоимость, и не каждому потенциальному покупателю она придётся по душе. Во-вторых, политика компании Intel не позволяет задействовать все существующие технологии на одной платформе. Соответственно, важно обладать информацией не о том, какие процессоры подходят под 775 сокет материнской платы, а какие возможности открывают технологии, поддерживаемые системной платой. Совместимость происходит на уровне поколений кристаллов и их производительности.

1. Одноядерные процессоры Pentium и Celeron с тактовой частотой 2,66-3,88 гигагерц, работающие на шине 533-800 мегагерц.
2. Многоядерные платформы с низким электропотреблением, ограничивающиеся частотой 3,2 ГГц.
3. Переходная категория мощных процессоров с частотами 2,8-3,8 ГГц, с двумя физическими ядрами и высокой частотой шины (800-1333 МГц).
4. Серверные процессоры с несколькими ядрами (Xeon и Extreme) для профессионального использования.

Никаких странностей

Не нужно проводить сложных математических расчётов и связывать дату появления чипа Intel LGA775 на компьютерном рынке. Всё значительно проще. Цифра 775 – это количество контактов между процессором и материнской платой. Любой пользователь может самостоятельно в этом убедиться. Для надёжного соприкосновения двух элементов производитель обеспечил сокет материнской платы медными контактами в виде миллиметровых ножек, а на процессоре под них имеется для них соответствующая контактная площадка.

Стоит отметить, что на базе LGA775 компания Intel создала серверную платформу для процессоров Xeon. Чтобы ограничить пользователей от мощных кристаллов, производитель пошёл на хитрость, создав новую платформу LGA771. Однако многие энтузиасты догадались, как технологи компании видоизменили сокет, и быстро предоставили миру готовое решение в виде переходника.

Процессоры Intel для сокета LGA775

Тип сокета является базовым признаком при классификации процессоров. Гнездо LGA 775 (поколения Socket T) на сегодняшний день является универсальным форм-фактором для подавляющего большинства процессоров, начиная от Pentium 4 и завершая семейством Core 2 Extreme. Основными характеристиками сокета является поддержка процессоров от 1.8 до 3.8 ГГц в интервале частот системной шины от 533 МГц до 1600 МГц. Благодаря своей универсальности, сокет LGA 775 используется повсеместно и безо всяких ограничений подходит для проектирования не только десктопных, но и производительных рабочих станций. Стандартный типоразмер 3.75 см x 3.75 см сокета LGA благодаря высокому уровню интеграции позволяет разместить на 60% больше контактов, чем его предшественник, сокет 478. Процессоры на базе LGA 775 отличаются пониженной теплоотдачей. Благодаря применению сплавов с более низким удельным сопротивлением нагрев контактов происходит в меньшей степени.

C появлением Socket LGA775, Intel впервые отказался от соответствия маркировки тактовой частоте процессоров, оставив лишь производственный номер. С одной стороны разобраться в многообразии процессоров стало немного сложнее, с другой же возрастающая маркировка привнесла свои удобства. Говоря о маркировке ядер процессоров Conroe, Wolfdale, Yorkfield, Kentsfield и других кодовых именах, можно упомянуть, что эти промышленные названия, применяемые на стадии разработки известны скорее проектировщикам микроархитектуры, чем простому пользователю систем. Являясь основой техпроцесса, эти типы ядер могут применяться независимо от марки самого процессора, в чем легко убедиться, взглянув на таблицу характеристик.

Марки процессоров на базе сокета LGA 775, такие как Core 2 Duo, Core 2 Quad и Xeon в основном представляют разные ступени плавного эволюционного развития. Особых скачков не наблюдается, однако, следует отметить планомерное погружение в глубины техпроцесса до уровня 45 нм. И если процессоры Intel Core 2 Duo изначально были ориентированы на настольные решения с поддержкой раздельной обработки данных при многозадачных процессах, то семейства Core 2 Quad в своем большинстве разработаны для обеспечения работы критичных к ресурсам систем, в том числе серверных платформ и хостинг провайдеров. Первый буквенный индекс соответствует марке процессора. Так индекс Е – обозначение двухъядерных процессоров марки Core 2 Duo, индекс Q – процессоров, оснащенных четырьмя ядрами, серии Quad. Ну и индексы L (2 ядра) и X(четыре ядра) достались серверным процессорам марки Intel Xeon. Первая цифра после индекса – обозначает серию внутри марки. Серии между собой сильно рознятся, внутри же серии различия невысоки. Как правило, это тактовая частота ядра и кеш 1-го и второго уровней. Но обо всем по порядку.

Марка Core 2 Duo охватывает широчайший спектр процессоров. Серии E4xxx и E6xxx считаются бюджетными. Их изготовление основано на техпроцессе 65нм (напомним, что это значение — ничто иное, как толщина кремниевой пластины, из которых состоит процессор). Использование этих CPU позволяет сэкономить на себестоимости и, как следствие, на конечной стоимости процессоров. Внутри серий с возрастанием индекса возрастает тактовая частота.

Элитные же серии марки Core 2 Duo E7xxx и E8xxx основаны на 45нм техпроцессе. Между собой глобально они отличаются размером L2 кеша. Ну и опять же, тактовой частотой внутри серии.

Тот же принцип классификации по сериям у марки Core2 Quad. Q6xxx основан на 65нм техпроцессе, Q8xxx и Q9xxx на 45нм. Q8xxx и Q9xxx отличаются все тем же объемом кеш L2.

Отличительной чертой всех процессоров Intel является невысокая теплоотдача и достаточно низкий показатель энергопотребления. Это обеспечивает комфортную работу, а невысокие рабочие температуры — продолжительный срок эксплуатации. При использовании их в серверах вы получаете высокие индексы — как производительности, скорости обработки запросов, так и надежности.

Несколько особняком стоит марка Intel Xeon. Эти процессоры позиционируются как процессоры для серверных решений. В целом, если вникать в архитектуру, разницы между четырехъядерным Core 2 Quad и четырехъядерным Xeon серии X нет. Различие есть лишь в маркетинговой политике компании Intel. В то же время несложно заметить, что благодаря параллельному развитию всех трех линеек процессоры при прочих равных условиях имеют в ряде случаев, так сказать, пересечения: сходные характеристики при различных коммерческих именах. Каждая из трех линеек включает процессоры как для бюджетных конфигураций, так и для компьютеров, применяемых в промышленных целях.

Форм-фактор системного блока

Любой пользователь должен знать, что перед тем как подключить материнскую плату и установить все необходимые компоненты, нужно решить вопрос совместимости с корпусом персонального компьютера. Дело в том, что все базовые платы, будь то домашний ПК или офисное решение, имеют форм-фактор, к которому привязываются практически все элементы системного блока.

Так, офисные компьютеры имеют форм-фактор micro-ATX или mini-ATX. Соответственно, этот формат имеет и корпус системного блока, и материнская плата уменьшенных размеров. Наравне с доступной ценой, такие системы обладают рядом ограничений: уменьшено количество слотов для монтажа модулей памяти и нет места для плат расширения.

Форм-фактор ATX, EATX и BTX на компьютерном рынке считаются элитой, так как имеют полный размер и позволяют пользователю установить внутрь системного блока множество дополнительных компонентов и плат расширения. Естественно, материнские платы такого формата имеют высокую стоимость, однако это не мешает большинству покупателей строить систему с использованием такого форм-фактора.

Первый шаг к производительности

Многие пользователи уже слышали о процессорах LGA775 Intel Core Dual, однако не всем известно, что это не полноценные двухъядерные кристаллы, а псевдоплатформы, которые создал производитель для привлечения покупателя. На базе одного физического ядра имеется чип, который на аппаратном уровне разделяет все характеристики кристалла на две равноправные части.

Со стороны это напоминает технологию Hyper-Threading, только немного усовершенствованную, где виртуальные ядра взаимосвязаны между собой и способны быть взаимозаменяемыми. Если говорить о достоинствах, то непременно стоит отметить, что все процессоры Core Dual, созданные под сокет 775, имеют низкое энергопотребление. Не нужно забывать и о доступной стоимости, ведь именно она позволяет определиться с выбором потенциальному покупателю.

Возможности платформы

Скорость обмена данными в диапазоне 533-1600 МГц является главным критерием, отвечающим за производительность платформы. Соответственно, любая оперативная память, существующая на рынке под интерфейс DDR2, поддерживается системой. Виртуализация физических ядер с использованием технологий Hyper Threading позволяет улучшить производительность платформы (правда, не всеми процессорами это поддерживается). Наличие всех необходимых инструкций и поддержка 64-битных систем кристаллом является залогом для запуска любого существующего в мире приложения.

Есть, конечно же, и негативные стороны у данной платформы. Например, самый мощный процессор на 775 сокете имеет большую рассеиваемую мощность. Поэтому покупателям приходится покупать мощные системы охлаждения для такой платформы. К недостаткам можно отнести и организацию монтажа процессора на материнскую плату. Производитель разместил контактные ножки на системной плате, и их легко сломать или погнуть неумелыми действиями пользователя.

Игровой сегмент

Самыми производительными процессорами под сокет 775 принято считать 4-ядерные кристаллы Intel Core 2 Quad. Правда, это заявление касается лишь домашних пользователей, которые желают запустить ресурсоёмкие динамические игрушки. Стоит отметить, что наряду с высокой производительностью, материнские платы под сокет LGA775, процессоры и модули памяти имеют высокую стоимость, которая и останавливает многих покупателей на компьютерном рынке.

Однако потенциал у данной платформы великолепный. На протяжении многих лет игрок может усовершенствовать компьютер, производя лишь замену видеокарты. Все остальные компоненты гарантированно справятся с поставленной задачей. Пользователям не имеет смысла переходить на обновлённую платформу, если только он не решился на приобретение кристалла Intel Core i5 или Core i7.

Intel Core 2 Quad Q9400 Processor

Процессор Intel Core duo Q9400 входит в наш топ-лист как лучший процессор LGA 775 для игр. Действительно, он дает довольно высокую производительность.

Также он имеет способность экономить энергоресурс, когда он требуется. То есть он не всегда работает на полную мощность. К слову, он не требует огромное количество электроэнергии.

К сожалению, процессор Q9400 не подходит для сокета LGA ll5x, однако существуют переходники, которые с легкостью компенсируют этот недостаток.

Также, процессор Intel Core 2 Quad Q9400 имеет неплохую возможность для разгона. К тому же, он отлично подходит для просмотра 3D-видео или редактирования.

В целом, ультрасовременный процессор имеет частоту 2,66 ГГц и 6 МБ интеллектуального кэша для обмена данными. Это позволяет пользователю пользоваться несколькими приложениями одновременно.

Особенности:

• Требуется разъем LGA-775 с 4 ядрами.
• Поставляется с базовой частотой 2,66 ГГц.
• Имеет 6 МБ интеллектуального кэша.
• Содержит бортовую шину для скорости до 1333 MHz.
• Не требует высоких энергозатрат.

Лучший выбор

Ни для кого не секрет, что самым продаваемым компонентом для компьютера считается процессор с двумя физическими ядрами под сокет LGA775. Материнская плата с поддержкой такой спецификации тоже считается лидером продаж. Кристаллы Core 2 Duo пользуются спросом не только в сегменте персональных компьютеров, а и востребованы на рынке мобильных устройств.

Два физических ядра, которые работают вне зависимости друг от друга, привлекли к себе внимание миллионов пользователей. Наряду с высокой производительностью, такие платформы имеют доступную стоимость

Правда, есть и недостатки, на которые обращают внимание многие пользователи в своих отзывах. Два ядра, работающих на высоких частотах (более 2,4 ГГц), сильно нагреваются, и стандартный LGA775 — кулер, идущий в комплекте с процессором — зачастую не справляется с отводом тепла. Поэтому покупателю стоит подумать о более эффективной системе охлаждения.

Потенциал рабочей станции

Как ни странно, производительность всего компьютера в целом напрямую зависит от установленного процессора, а тот, в свою очередь, является зависимым от спецификации материнской платы. Такая интересная круговая порука и привела к тому, что на мировом рынке образовался целый зоопарк базовых компонентов, созданных под сокет 775.

Начать лучше с того, что в мире не существует универсальной материнской платы, которая поддерживает все известные под интерфейс LGA775 процессоры. Это ценовая политика компании Intel, которая заставляет потенциального покупателя, желающего увеличить производительность платформы, пойти в магазин и приобрести новую системную плату и кристалл для неё. Соответственно, на мировом рынке существует сегментация материнских плат по спецификации:

• офисные одноядерные системы;
• 1-2 ядерные платформы для домашнего пользования;
• 2-4 ядерные системы для игровых решений;
• экстремальные платформы для энтузиастов.

Самым интересным здесь является то, что многие производители, пытаясь привлечь покупателей, сумели объединить несколько спецификаций (не все) и предоставить пользователю, пусть и дорогое, но очень интересное решение.

Сравнительные характеристики:

Марка Core 2 Duo

Марка Core 2 Quad

Марка Intel Xeon

Немного о сокете 775

Первые девайсы, поддерживающие такой слот, поступили в продажу в 2004 году. Сокет представлял собой разъем с подпружиненными контактами, к которым ЦП крепился с помощью держателя, оборудованного рычагом, удерживающим фиксирующую пластину.

Из этой статьи вы узнаете:

• Немного о сокете 775

• Какие подходят процессоры под слот lga775

• Четырехъядерные Xeon

• Четырехъядерные Core 2 Extreme и Core 2 Quad

• Двухъядерные Xeon

• Pentium Extreme Edition

• Pentium Dual-Core

• Pentium D

• Core 2 Duo

• Celeron Dual-Core E

• Pentium 4

• Celeron и Celeron D

Сам «камень» не имел штырьковых контактов, которые можно случайно сломать при монтаже, что однозначно является плюсом.

По эффективности используемая шина уступала аналогам от AMD того периода, но она, в отличие от разработки главного конкурента, была масштабируемой. Кроме того, в ЦП Pentium 4, Celeron, Pentium Dual-Core и Core 2 Duo отсутствовал контроллер памяти.

Это позволило в новых ЦП задействовать старую шину, разогнав ее частоту. При прочих равных условиях, эффективность использования памяти и кеша ниже, чем у АМД.

Высокое энергопотребление памяти FB-DIMM, которую планировали развивать дальше для работы в связке с «камнями» Интел на сокете 775, заставило производителя отказаться от нее в пользу DDR III.

Сегодня новые устройства с таким слотом уже не выпускаются. Если вы планируете апгрейд старенького компа на базе материнки, поддерживающей такие ЦП, придется довольствоваться неликвидом или б/у девайсами.

Сборка компьютера

Все подготовлено можно приступать к сборке. Изначально в материнской плате стоял двухъядерный процессор CORE 2 DUO на 2,9 GHZ.

INTEL CORE 2 DUO на 2,9 GHZ

Его будем менять на топовый Intel Core 2 Quad Q 9550 на архитектуре Yorkfield частотой 2,833MHz сокет соответственно LGA775. На самом деле на фото вы увидите брата близнеца процессора Q 9550 вот этот Q 9505 это практически тоже самое, только добавлены какие-то там инструкции. В последствии был установлен и стоит по сегодняшний день именно Core 2 Quad Q 9550.

INTEL CORE 2 Quad Q 9505

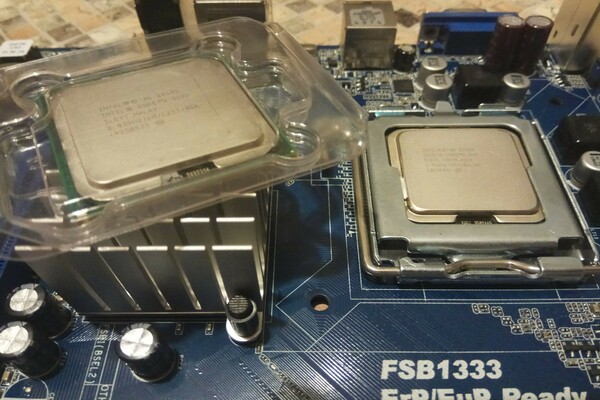

Процессоры 775 сокет INTEL CORE 2 Q 9505 и CORE 2 DUO

Отрываем держатель процессора. Аккуратно устанавливаем пока Q 9505 внимательно смотрим на совпадение ключей.

Убираем старый процессор и монтируем новый

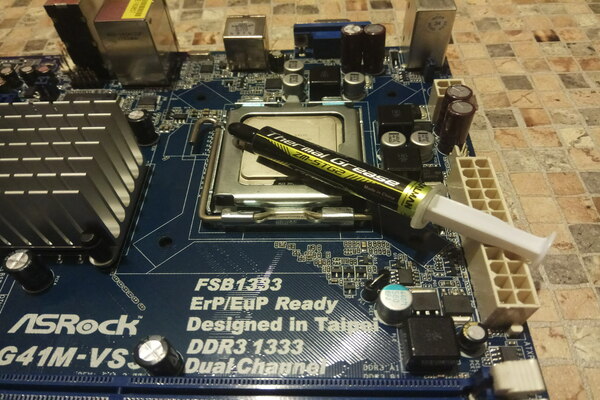

Наносим на процессор термопасту

Термопасту стараемся распределить тонким слоем

Чтобы получилось примерно вот так

В качестве охлаждения процессора хотел поставить кулер DEEP COOL, но из за своих немаленьких размеров он тупо не вставал в корпус. Пришлось порыться в своих запасах и найти что нибудь попроще и покомпактнее.

Стратегический запас охлаждения для процессора

Все таки хорошо иметь в загашнике кое какое компьютерное железо. Так бы пришлось бежать в магазин. А так раз и подобрал что надо.

Кулер для охлаждения процессора TITAN

Вот этот TITAN подходит идеально. Правда не такой манерный как DEEP COOL однако забегая вперед скажу, что температуру процессора он держит отлично. Не более 45 градусов под нагрузкой даже в самые жаркие дни. А «духовка» летом у нас в офисе бывает нормальная такая.

Дальше будет ряд фото, на которых пошагово виден процесс установки охлаждения на процессор.

Установка охлаждения на процессор №1

Установка охлаждения на процессор №2

Установка охлаждения на процессор №3

Установка охлаждения на процессор №4

Монтаж комплектующих в корпус

Теперь начинаем монтаж в корпус ПК. Сначала я установил блок питания. В старых корпусах расположение блока верхнее, в более современных нижнее, что конечно имеет свои преимущества.

Монтаж блока питания №1

Монтаж блока питания №2

Теперь помещаем материнскую плату на свое место в корпусе. Просто совмещаем с местами для крепления. Незабываем про установку задней планки. На фото у меня ее нет так как планка была утеряна, а новую я пока не подобрал.

Устанавливаем материнскую плату

Далее можно устанавливать видеокарту. Для пробной сборки, чисто посмотреть запуститься система или нет я поставил старенькую карту от ASUS с объемом памяти DDR3 на 1Gb. В последствии эта видео карта была заменена на GeForce GTX 750 Ti с памятью DDR5 на 2Gb от компании GIGABYTE.

Видеокарта ASUS DDR3 на 1 Gb

Видеокарта ASUS DDR3 на 1 Gb общий вид в корпусе

Далее устанавливаем оперативную память. Здесь будет стоять две плашки по 4 Gb итого суммарно 8 Gb как раз то количество которое максимально поддерживается нашей материнской платой. Память конечно DDR3. Также подключаем жесткий диск. Для пробного запуска я взял опять же, который был под рукой во время сборки. По моему на 160Gb с установленной Windows 7. В последствии он был заменен на SSD объемом 120Gb и установлена Windows 10. Ниже фото с видеокартой которая стоит сейчас в этом компьютере.

Общий вид собранной системы на 775 сокете

Надо отметить, что система запустилась без проблем. Единственное, что хотелось бы отметить.

Осталось пара мелких деталей. Это установить вентилятор на выдув из корпуса. Да поставить оптический привод DVD-ROM, так на всякий случай. Комп стоит в офисе как я говорил иногда приносят посмотреть всякие каталоги на дисках.

Вот и все сборка готова. По работе этого компьютера на LGA 775 у меня никаких нареканий. Все работает четко и весьма шустро. Все-таки какие-никакие, а четыре ядра, плюс оперативная память DDR3, да и SSD здорово ускоряет систему. Ниже тесты производительности процессора в сравнении с другими популярными процами.

Странные технологии Intel

Сразу стоит отметить, что цифра 775 в названии сокета определяет количество контактов между процессором и материнской платой. Если есть желание, пользователь может самостоятельно в этом убедиться, сняв процессор и посчитав на сокете материнской платы количество контактных ножек. Со стороны всё выглядит замечательно, особенно после заявлений производителя о полной взаимозаменяемости процессоров под сокет 775.

Вот только в процессе эксплуатации при желании пользователя установить более мощный кристалл, поддерживающий работу с соответствующей платформой, оказывается, что материнская плата попросту не видит процессор. И никакие обновления прошивок не способны решить задачу. При детальном изучении проблемы, покупатель познакомится со спецификацией материнской платы под 775 сокет. Какие процессоры ею поддерживаются, производитель описывает лишь на официальном сайте. Профессионалы в области ИТ такой подход завода-изготовителя считают хитростью, ведь зачастую для проведения апгрейда процессор приходится менять вместе с материнской платой.

Нижний сегмент компьютерного рынка

Самая дешёвая материнская плата (сокет 775) представлена самим изготовителем Intel. Американский производитель предложил покупателям офисное решение, которое поддерживает лишь маломощные одноядерные процессоры Pentium и Celeron. Причём в таких системах есть ограничения и по рабочей частоте с тепловыделением (до 3 ГГц и 65 Ватт).

Да, такая платформа имеет форм-фактор micro-ATX и сильно ограничена в функционале, однако есть и ряд преимуществ, на которые стоит обратить взор многим потенциальным покупателям. Во-первых, недорогое решение оснащается интегрированным видеоадаптером с поддержкой DirectX 9, что позволяет будущему владельцу играть в простые игры и работать с 3D объектами и мультимедиа. Вторым аспектом является невысокая требовательность к ресурсам – такой ПК способен потреблять не более 200 Ватт в пиковых нагрузках (100 ВТ в обычном режиме).

Список процессоров Xeon для Socket LGA775

Ниже представлен список процессоров Xeon, которые были выпущенны под настольный сокет LGA775. Вы можете использовать эти процессоры при апгрейде компьютера на базе платформы LGA775. Главное убедиться, что выбранный вами процессор есть в списке поддерживаемых на официальном сайте производителя вашей материнской платы.

Дополнительные интерфейсы

Не стоит забывать о том, что существуют ограничения по подключению периферии к устройству на базе сокета LGA775. Материнская плата, в зависимости от форм-фактора имеет фиксированное количество портов USB, интерфейсов для подключения оргтехники и контроллеров для опциональной установки дополнительных элементов. Перед покупкой, будущему владельцу обязательно нужно решить, какое специализированное оборудование будет подключено к персональному компьютеру.

Также на рынке пользователь может встретить материнские платы, оснащённые интегрированным видеоадаптером. Встроенный графический ускоритель трудно назвать игровым ввиду его ограниченных возможностей, однако его производительности достаточно для передачи изображения на экран монитора в высоком разрешении и для воспроизведения видео в формате FullHD. В основном интегрированными видеокартами снабжаются офисные материнские платы, 775 сокет которых поддерживает лишь маломощные процессоры с одним ядром.

Тесты процессора Quad Q 9550 с другими процессорами в CPU-Z

Q 9550 и Core 2 Duo E 8500

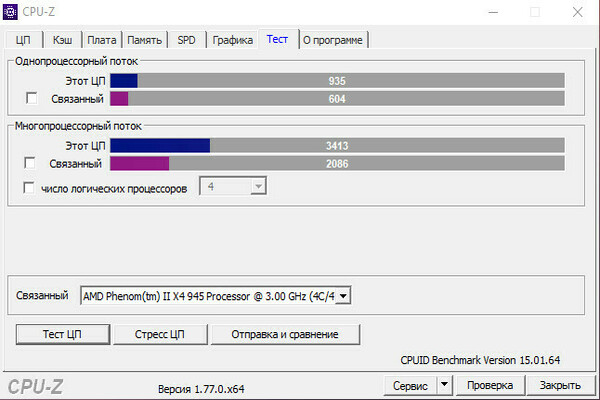

Q 9550 и Phenom II*4 945

Quad Q 9550 и Core i 3 4150

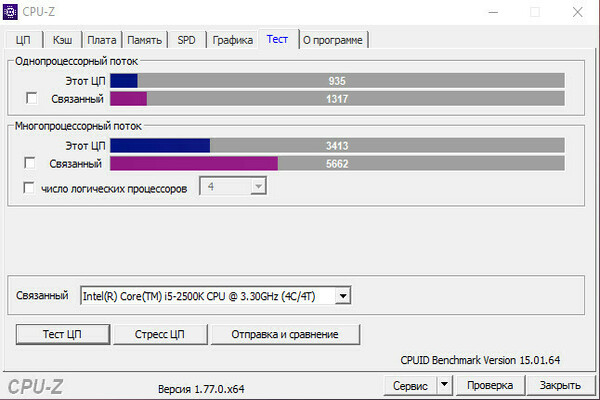

Quad Q 9550 b Core i5 2500 K

Quad Q 9550 и AMD FX 9590

Заключение

Ниже во второй части статьи будут видео по сборке систем на 775 сокете в том числе и видео с тестами в играх. От себя хотел бы еще раз подчеркнуть. Сборка компьютера на сокете 775 в 2019 году с нуля не имеет никакого смысла. Тем более если LGA775 рассматривать как игровую систему пускай даже начального уровня. На сегодняшний день за те же деньги можно собрать гораздо более производительный компьютер.

Если вам интересна тема сборки компьютера на старом железе вот сылка как я собирал компьютер с процессором AMD Phenom II х 4.
