Сверхмалошумящий линейный регулятор отрицательного напряжения со сверхвысоким коэффициентом подавления пульсаций питания

Двуполярный источник питания с регулируемым выходным напряжением

Рисунок 5.	Регулируемый источник питания с с двумя выходами положительного и отрицательного напряжения с высоким коэффициентом подавления пульсаций и низким перегревом во время работы.

Для достижения низкого уровня выходного шума и высокого КПД системы источник питания обычно состоит из импульсного преобразователя и LDO регулятора. Оптимизированная разность напряжений между входом и выходом LDO регуляторов составляет около –1 В, что обеспечивает хороший компромисс между рассеиваемой мощностью и PSRR. Удержание этой разности напряжений на постоянном уровне сложно в системе с меняющимся выходным напряжением, но в LT3094 реализована функция слежения VIOC, которая поддерживает неизменное напряжение на LDO регуляторе даже при изменении выходного напряжения.

На Рисунке 5 изображена схема двуполярного источника питания, в которой использованы микросхемы LT8582, LT3045-1 и LT3094. LT8582 – это двухканальный DC/DC ШИМ-преобразователь с внутренними ключами, который способен из одного входного напряжения формировать как положительное, так и отрицательное напряжение. Первый канал LT8582 конфигурируется как SEPIC, и регулирует положительное напряжение, а второй канал является инвертирующим преобразователем для шины отрицательного напряжения. Напряжение VIOC управляет напряжением на LT3094 в отрицательной шине как

(1)

где напряжение V_FBX2 равно 0 мВ, а ток I_FBX равен 83.3 мкА. Выбор R2 = 14.7 кОм устанавливает напряжение VIOC, равным 1.23 В во всем диапазоне изменений выходного напряжения. При сопротивлении резистора R1, равном 133 кОм, входное напряжение LT3094 ограничивается уровнем 16.5 В, который можно рассчитать по формуле

(2)

Тепловой портрет схемы, работающей при входном напряжении 12 В, показан на Рисунке 6. При изменении выходного напряжения от ±3.3 В до ±12 В превышение температуры LT3094 остается постоянным. Напряжения и токи всех трех устройств приведены в Таблице 2. Рисунок 7 демонстрирует отклик на скачок нагрузки схемы источника питания с выходными напряжениями ±5 В при входном напряжении 12 В.

Рисунок 6.	Тепловой портрет двуполярного источника питания при входном напряжении 12 В.

На Рисунке 5 на входе LT3094 нет никаких дополнительных конденсаторов, кроме выходных конденсаторов LT8582. Как правило, входной конденсатор уменьшает выходные пульсации, но это не относится к LT3094. Если на входе LT3094 будут конденсаторы, коммутируемые токи из импульсного преобразователя будут проходить через входной конденсатор, создавая электромагнитную связь между импульсным преобразователем и выходом LT3094. Выходной шум увеличится, что ухудшит PSRR. При условии, что импульсный регулятор расположен не более чем в двух дюймах от LT3094, мы рекомендуем для достижения наилучших характеристик PSRR не устанавливать конденсатор на входе LT3094.

Рисунок 7.	Отклик на скачок нагрузки двуполярного источника питания с выходными напряжениями ±5 В при входном напряжении 12 В.

Переменные регуляторы

Переменные регуляторы прибывают в форму ICs со способностью приспособить выходное напряжение при помощи внешних резисторов определенных ценностей. Эта семья включает низкие устройства власти как LM723 и средние устройства власти как LM317 и L200. Некоторые переменные регуляторы доступны в пакетах больше чем с тремя булавками, включая двойные действующие пакеты.

Для напряжений продукции, не обеспеченных стандартом, фиксировал регуляторы и ток груза меньше чем 7 ампер, обычно доступные приспосабливаемые линейные регуляторы с тремя терминалами могут использоваться. Приспосабливаемый регулятор производит фиксированное низкое номинальное напряжение между своей продукцией и его ‘приспосабливать’ терминал (эквивалентный измельченному терминалу в фиксированном регуляторе). Ряд LM317 (+1.25V) регулирует положительные напряжения, в то время как ряд LM337 (−1.25V) регулирует отрицательные напряжения. Регулирование выполнено, строя потенциальный сепаратор с его концами между продукцией регулятора и землей и его сигналом центра, связанным с ‘приспосабливать’ терминалом регулятора. Отношение сопротивлений определяет выходное напряжение, используя те же самые механизмы обратной связи, описанные ранее.

Единственные двойные отслеживающие приспосабливаемые регуляторы IC доступны для заявлений, таких как схемы операционного усилителя, нуждающиеся, соответствовал положительным и отрицательным поставкам DC. У некоторых есть выбираемое ограничение тока также. Некоторые регуляторы требуют минимального груза.

Диапазон регулирования

ЭДС, создаваемая линейным регулятором зависит:

• от величины питающего напряжения;
• от фазы питающего напряжения;
• от коэффициента трансформации линейного регулятора.

Включая первичную обмотку питающего трансформатора в разные фазы сети, можно получить разные напряжения на выходе регулятора. В линейном регуляторе выполняется пофазное регулирование. Различают продольное, поперечное и продольно-поперечное регулирование.

При продольном регулировании добавочная ЭДС линейного регулятора ∆Е совпадает по фазе с фазными напряжениями сети. Такой вид регулирования называют также регулирование по модулю.

При поперечном регулировании ЭДС силового трансформатора и добавочная ЭДС оказываются сдвинутыми на 90º. Такое сдвиг можно получить, если, например, для регулирования напряжения в фазе А, обмотку питающего трансформатора включить на линейное напряжение В-С. При этом результирующая ЭДС обмотки силового трансформатора и вторичной обмотки последовательного трансформатора изменяется по фазе. Поэтому такой вид регулирования называют также регулированием по фазе.Продольно-поперечное регулирование позволяет регулировать исходное напряжение как по модулю, так и по фазе. Его можно выполнить для регулирования напряжения в фазе А при включении первичной обмотки питающего трансформатора на линейное напряжение А-В. Вектор добавочной ЭДС при этом будет направлен вдоль линейных напряжений.

Векторные диаграммы изображающие разные виды регулирования показаны на рис. 6.

Рисунок 6 – Регулирование напряжения с помощью линейного регулятора: а) продольное; б) поперечное; в) продольно поперечное.

Линейные регуляторы с продольным регулированием позволяют регулировать напряжения на проблемном участке протяженной сети или при отсутствии на трансформаторе устройства РПН.

Линейные регуляторы с поперечным или продольно-поперечным регулированием выполняют более узкие функции. С их помощью улучшаются условия работы неоднородных замкнутых сетей.

Примеры применения стабилизатора LM-317 (схемы включения)

Для микросхемы lm317 разработано множество применений. Большая часть схем включения отражена в технической документации на элемент. Там же приведены номиналы элементов.

Стабилизатор тока

Стабилизатор тока на lm317 – это одно из основных нетиповых применений микросхемы. Такая схема включения применяется для конструирования универсальных устройств заряда аккумуляторов. Также может использоваться в тех случаях, когда необходим источник стабильного тока с величиной от 10 мА до 1.5 А.

Схема отличается простотой, поскольку содержит всего два элемента: саму микросхему и токозадающий резистор. Сопротивление резистора находят по формуле:

R=1.25∙Iст.

Весь выходной ток проходит через данный резистор, поэтому он должен обладать необходимой мощностью рассеивания. Величину мощности определяют из выражения:

P=I2R.

Стабилизация тока

Данный регулятор позволяет реализовать зарядное устройство, чтобы зарядить аккумулятор током от 50 мА до 1.5 А. Если учесть, что для большинства аккумуляторов зарядный ток выбирается как 1/10 емкости, то можно обслуживать батареи от 0.5 до 15 А∙ч.

Источник питания на 5 Вольт с электронным включением

Источник питания с электронным включением сконструирован таким образом, что при подаче логической единицы с уровнем TTL напряжение падает до минимума (1.25 В). В случае подачи логического «нуля» выход определяется резисторами R1, R2 и составляет 5 В.

Переключение основано на том, что резистор R2 зашунтирован переходом эмиттер-коллектор транзистора. При подаче высокого уровня напряжения транзистор открывается и замыкает управляющий вывод микросхемы на корпус.

Источник питания с электронным включением

Регулируемый стабилизатор напряжения на LM-317

Данная схема включения lm317 является основной. В простейшем варианте используется всего три радиоэлемента:

• лм317;
• опорный резистор R1;
• регулировочный резистор R2.

Связь между сопротивлением резисторов и выходным напряжением описывается выражением:

Uвых=1.25∙(1+R2/R1).

Типовая схема позволяет регулировать напряжение выхода в пределах от 1.25 до 37 В.

Регулируемый источник питания

Используя онлайн калькулятор, можно пересчитывать номиналы элементов для большинства типовых вариантов включения. Добавив несколько дополнительных компонентов, можно получить схемы с лучшими характеристиками. Например, если через диод подать на нижний вывод регулировочного резистора отрицательное смещение, то можно получить нижний предел выходного напряжения, равный нулю.

Общие сведения

В современной электротехнике успешно уживаются два принципа преобразования напряжения для электрических потребителей:

• Линейные регуляторы напряжения
• Импульсные DC-DC преобразователи

Они имеют принципиальные отличия в своей конструкции и работают по разным технологиям.

Линейные регуляторы напряжения

Линейный регулятор применяется, когда нужно преобразовать небольшие мощности или минимизировать помехи. Например, запитать одноплатный компьютер или 3,3-вольтовые датчики. Преимущество линейного регулятора в простоте, отсутствии помех и минимальной обвязке. Но на больших мощностях его КПД падает.

Рассмотрим принцип работы линейного преобразователя — подключим к нему микросхему LM7805.

Линейный стабилизатор работает как умный делитель напряжения. На вход делителя подаётся входное напряжение, а выходное снимается с одного из плеч делителя.

Одно из плеч постоянно корректирует сопротивление и тем самым гасит лишнее напряжение.

Импульсный DC-DC преобразователь

У импульсного стабилизатора выше КПД, поскольку регулирующий элемент работает в ключевом режиме. Но из-за чувствительного перепада тока и напряжения такие преобразователи дают импульсные помехи в выходном напряжении.

Чтобы лучше понять принцип работы импульсного преобразователя, сравним его с водопроводным краном. У преобразователя так же, как и у крана, есть три вывода. По одному вода поступает в кран, по другому — вытекает. Третий вывод — это вентиль, который управляет потоком воды. Когда вентиль открыт, вода протекает через кран, когда закрыт — вода не течёт. По такому же принципу работает преобразователь: ток течёт, когда транзистор открыт, и не течёт, когда транзистор закрыт. Такой режим работы называют ключевым.

В состав импульсного регулятора напряжения входят пять основных элементов:

• источник питания;
• ключевой коммутирующий элемент;
• индуктивный накопитель энергии: катушка индуктивности или дроссель;
• блокировочный диод;
• фильтрующий конденсатор фильтра.

В зависимости от величины выходного напряжения по отношению ко входному различают три типа преобразователей: понижающий, повышающий и понижающе-повышающий. Самые распространённые первые два, рассмотрим их подробнее.

Понижающий преобразователя уменьшает входное напряжение.

При открытом ключе диод закрыт, энергия от источника питания накапливается в индуктивном накопителе энергии . При закрытом ключе запасённая энергия передается в сопротивление нагрузки индуктивным накопителем через диод. Конденсатор сглаживает пульсации напряжения.

Повышающий преобразователя увеличивает входное напряжение.

При открытом ключе ток от источника питания протекает через катушку индуктивности , в которой запасается энергия. Цепь нагрузки отключена от источника питания, ключа и накопителя энергии.

Напряжение на сопротивлении нагрузки поддерживается благодаря запасённой энергии на конденсаторе фильтра . При размыкании ключа накопленная энергия на катушке суммируется с напряжением питания и передается в нагрузку через открытый диод . Полученное таким способом выходное напряжение превышает напряжение питания.

Типичное применение

LT3094 содержит прецизионный источник опорного тока, к выходу которого подключен высококачественный буфер. Отрицательное выходное напряжение устанавливается током –100 мкА точного опорного источника, протекающим через единственный резистор. Архитектура с токовым управлением обеспечивает широкий диапазон выходных напряжений (от 0 В до –19.5 В) и практически постоянные значения выходного шума, PSRR и коэффициента стабилизации, независящие от запрограммированного выходного напряжения. На Рисунке 1 показана типичная схема приложения, а на Рисунке 2 изображена демонстрационная плата. Общие размеры решения составляют всего около 10 мм × 10 мм.

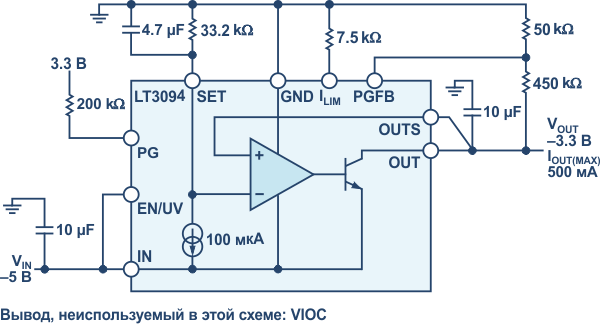

Рисунок 1.	Решение для  напряжения –3.3 В с низким выходным шумом.

LT3094 отличается ультранизким выходным шумом, составляющим 0.8 мкВ с.к.з. в полосе от 10 Гц до 100 кГц, и ультравысоким PSRR, равным 74 дБ на частоте 1 МГц. Кроме того, LT3094 имеет программируемый порог ограничения тока, программируемый порог включения сигнала «Питание в норме», цепь быстрого запуска и функцию VIOC (Voltage for Input-to-Output Control – управление напряжением вход-выход). Если LT3094 используется в качестве пострегулятора выходного напряжения импульсного преобразователя, функция VIOC поддерживает напряжение на LDO стабилизаторе постоянным, если выходное напряжение LDO изменяется.

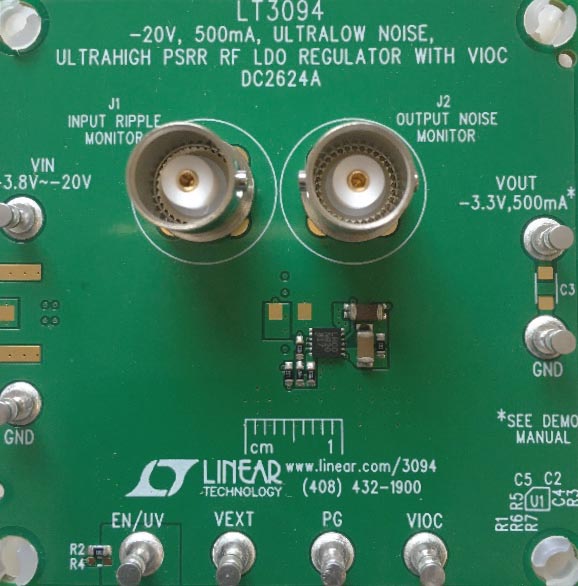

Рисунок 2.	Демонстрационная схема крошечного решения для  напряжения –3.3 В.

От повреждения LT3094 предохраняют внутренние элементы, в том числе схема прогрессирующего ограничения тока, и цепи защиты от перегрева, обратного тока и обратного напряжения.

Простой серийный регулятор

Добавление стадии последователя эмитента к простому регулятору Zener формирует простой серийный регулятор напряжения и существенно улучшает регулирование схемы. Здесь, ток груза, я снабжен транзистором, основа которого теперь связана с диодом Zener. Таким образом ток основы транзистора (I) формирует ток груза для диода Zener и намного меньше, чем ток через R. Этот регулятор классифицирован как «ряд», потому что элемент регулирования, то есть, транзистор, появляется последовательно с грузом.

R устанавливает ток Zener (I) и определен как —

где, V напряжение Zener, я — ток и K основы транзистора = 1.2 к 2 (чтобы гарантировать, что R достаточно низкий для соответствующего I).

где,

Я — необходимый ток груза и являюсь также током эмитента транзистора (предполагаемый быть равным току коллекционера), и h — минимальная приемлемая текущая выгода DC для транзистора.

этой схемы есть намного лучшее регулирование, чем простой регулятор Zener, так как ток основы транзистора формирует очень легкий груз на Zener, таким образом минимизируя изменение в напряжении Zener из-за изменения в грузе

Обратите внимание на то, что выходное напряжение будет всегда составлять приблизительно 0.65 В меньше, чем Zener из-за V снижений транзистора. Хотя у этой схемы есть хорошее регулирование, это все еще чувствительно к изменению поставки и грузу

Это может быть решено, включив схему негативных откликов в него. Этот регулятор часто используется в качестве «предварительного регулятора» в более продвинутых серийных схемах регулятора напряжения.

Схема с готовностью сделана приспосабливаемой, добавив потенциометр через Zener, переместив связь основы транзистора от вершины Zener дворнику горшка. Это может быть сделано шагом, приспосабливаемым, переключившись в различный Zeners. Наконец это иногда делается микроприспосабливаемым, добавляя недорогой горшок последовательно с Zener; это позволяет немного регулирования напряжения, но ухудшает регулирование.

Обзор

Транзистор (или другое устройство) используется в качестве одной половины потенциального сепаратора, чтобы установить отрегулированное выходное напряжение. Выходное напряжение по сравнению со справочным напряжением, чтобы произвести управляющий сигнал для транзистора, который будет вести его ворота или основу. С негативными откликами и хорошим выбором компенсации, выходное напряжение сохранено довольно постоянным. Линейные регуляторы часто неэффективны: так как транзистор действует как резистор, он потратит впустую электроэнергию, преобразовывая его, чтобы нагреться. Фактически, потери мощности из-за нагревания в транзисторе — текущие разы напряжение, пропущенное через транзистор. Та же самая функция может часто выполняться намного более эффективно электроснабжением переключенного способа, но линейный регулятор может быть предпочтен для легких грузов или где желаемое выходное напряжение приближается к исходному напряжению. В этих случаях линейный регулятор может рассеять меньше власти, чем переключатель. Линейный регулятор также имеет преимущество не требования магнитных устройств (катушки индуктивности или трансформаторы), который может быть относительно дорогим или большим, будучи часто более простого дизайна и быть более тихим. Некоторые проекты линейных регуляторов используют только транзисторы, диоды и резисторы, которые легче к потрясающему в интегральную схему, далее уменьшая их вес, след на PCB и цену.

Линейные регуляторы существуют в двух канонических формах: серийные регуляторы и регуляторы шунта.

Серийные регуляторы — больше стандартной формы. Последовательные работы регулятора, обеспечивая путь от напряжения поставки до груза через переменное сопротивление (главный транзистор находится в «верхней части» сепаратора напряжения). Власть, рассеянная устройством регулирования, равна продукции электроснабжения текущие разы падение напряжения в устройстве регулирования.

Работы регулятора шунта, обеспечивая путь от напряжения поставки, чтобы основать через переменное сопротивление (главный транзистор находится в «нижней половине» сепаратора напряжения). Ток через регулятор шунта отклонен далеко от груза и течет бесполезно, чтобы основать, делая эту форму еще менее эффективной, чем серийный регулятор. Это, однако, более просто, иногда состоящий из просто диода ссылки напряжения, и используется в очень маломощных схемах, где потраченный впустую ток слишком маленький, чтобы представить интерес. Эта форма очень характерна для справочных схем напряжения.

Все линейные регуляторы требуют входного напряжения, по крайней мере, некоторое минимальное количество выше, чем желаемое выходное напряжение. То минимальное количество называют напряжением уволенного. Например, общий регулятор, такой как эти 7805 имеет выходное напряжение 5 В, но может только поддержать это, если входное напряжение остается выше приблизительно 7 В, прежде чем выходное напряжение начнет провисание ниже номинальной продукции. Его напряжение уволенного — поэтому 7 В − 5 В = 2 В. Когда напряжение поставки — меньше, чем на приблизительно 2 В выше желаемого выходного напряжения, как имеет место в низковольтном электроснабжении микропроцессора, так называемые низкие регуляторы уволенного (LDOs) должны использоваться.

, когда продукция отрегулировала напряжение, должно быть выше, чем доступное входное напряжение, никакой линейный регулятор не будет работать, (даже Низкий регулятор уволенного). В этой ситуации должен использоваться переключающийся регулятор типа «повышения».

Принцип работы

Вольтодобавочные трансформаторы имеют одну обмотку, включенную последовательно с линией, в которой регулируется напряжение. Эта обмотка питается от регулировочного (питающего) трансформатора, а первичная обмотка последнего – от сети или постороннего источника тока. В зависимости от схемы соединения обмоток вольтодобавочные трансформаторы могут создавать добавочную ЭДС, сдвинутую по фазе относительно основного напряжения или совпадающую с ним. На рис. 2 изображена принципиальная схема включения вольтодобавочного трансформатора.

Рисунок 2 – Принципиальная схема включения вольтодобавочного трансформатора

1. основной трансформатор
2. последовательный трансформатор
3. регулировочный трансформатор

Типовые схемы включения

Самые распространенные типовые схемы включения lm317 приведены в технической документации (datasheet). Кроме тех конструкций, что приведены выше, микросхема позволяет выполнить блок питания для светодиодных источников света. Как известно, светодиод требует питания  источником тока, а не напряжения.

Параметры LM-317 допускают использовать ее в качестве стабилизатора бортового оборудования в авто, в том числе для питания аудиоаппаратуры, для замены штатных источников света на светодиодные.

Радиолюбителями постоянно проводятся эксперименты по расширению возможностей типовых схем. Одно из основных направлений – как увеличить допустимую мощность нагрузки источника питания.

Важно! Мощный транзистор, включенный совместно со стабилизатором lm317, увеличивает ток выхода пропорционально статическому коэффициенту усиления

Рубрика Виды

• Виды

  Отечественные приборы Прогресс относятся к электронным моделям, изготавливаются в Пскове фирмой «Энергия». Обмотки трансформатора переключаются с помощью тиристорных полупроводников. …

  Опубликовано Июль 10, 2020

• Виды

  Производственные и бытовые стабилизаторы напряжения ORTEA заслужили определенную популярность. Большой ряд моделей, состоящий из трехфазных и однофазных образцов стабилизаторов …

  Опубликовано Июль 8, 2020

• Виды

  Продукция российского промышленного предприятия, выпускающего электротехнические изделия, имеет высокое качество, неприхотливость и надежность в работе. Устройства полностью имеют адаптацию …

  Опубликовано Июль 7, 2020

• Виды

  Стабилизаторы фирмы SVEN – одни из популярных регуляторов напряжения на отечественном рынке уже не одно десятилетие. Ныне процветающая торговая …

  Опубликовано Июнь 23, 2020

• Виды

  Компания Uniel предлагает на рынке современные и востребованные устройства – однофазные стабилизаторы напряжения. Под этой маркой предлагается семь линеек …

  Опубликовано Июнь 15, 2020

• Виды

  Стабилизаторы напряжения Rucelf srw II 9000 l созданы для обеспечения эффективной защиты техники от скачков напряжения, импульсов и коротких …

  Опубликовано Март 27, 2020

• Виды

  Если требуется выравнивание входного сетевого напряжения, то в принципе это не настолько неразрешимая проблема, поскольку на рынке всегда можно …

  Опубликовано Март 26, 2020

• Виды

  Мобильное выравнивающее устройство HUTER 400 служит для создания качественного питания электрической энергией наиболее важных нагрузок потребителей для индивидуального использования. …

  Опубликовано Март 21, 2020

• Виды

  В настоящее время в электронике широко применяются стабилизационные устройства, выполненные на микросхемах. Интегральный стабилизатор напряжения — устройство, в котором …

  Опубликовано Февраль 2, 2020

• Виды

  Стабилизаторы популярны в нашей стране, что абсолютно не удивляет, поскольку о стабильности электрической сети люди некоторых регионов могут только …

  Опубликовано Февраль 2, 2020

• Виды

  Ресанта – латвийская торговая марка. Фирма выпускает надёжную технику для профессионалов и любителей на протяжении 15 лет. В России …

  Опубликовано Февраль 1, 2020

• Виды

  Этот стабилизатор размещен в корпусе  ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает …

  Опубликовано Январь 5, 2020

• …
• Следующая страница →

Принцип работы

В общем виде импульсный стабилизатор включает в себя импульсный преобразователь с устройством регулировки, генератор, выравнивающий фильтр, снижающий импульсы напряжения на выходе, сравнивающее устройство, подающее сигнал разности входного и выходного напряжения.

Схема основных частей стабилизатора напряжения показана на рисунке.

Напряжение на выходе прибора поступает на сравнивающее устройство с базовым напряжением. В результате получают пропорциональный сигнал. Его подают на генератор, предварительно усилив его.

При регулировании в генераторе разностный аналоговый сигнал модифицируют в пульсации с постоянной частотой и переменной продолжительностью. При регулировании частотно-импульсном продолжительность импульсов имеет постоянное значение. Она меняет частоту импульсов генератора в зависимости от свойств сигнала.

Образованные генератором управляющие импульсы проходят на элементы преобразователя. Транзистор регулировки действует в режиме ключа. Изменяя частоту или интервал импульсов генератора, есть возможность менять нагрузочное напряжение. Преобразователь модифицирует значение напряжения на выходе в зависимости от свойств управляющих импульсов. По теории в приборах с частотной и широтной регулировкой импульсы напряжения на потребителе могут отсутствовать.

При релейном принципе действия сигнал, который управляется стабилизатором, образуется с помощью триггера. При поступлении постоянного напряжения в прибор транзистор, работающий в качестве ключа, открыт, и повышает напряжение на выходе. сравнивающее устройство определяет сигнал разности, который достигнув некоторого верхнего предела, поменяет состояние триггера, и произойдет коммутация регулирующего транзистора на отсечку.

Напряжение на выходе станет уменьшаться. При падении напряжения до нижнего предела сравнивающее устройство определяет сигнал разности, переключающий снова триггер, и транзистор опять войдет в насыщение. Разность потенциалов на нагрузке прибора станет повышаться. Следовательно, при релейном виде стабилизации напряжение на выходе повышается, тем самым выравнивается. Предел срабатывания триггера настраивают с помощью корректировки амплитуды значения напряжения на сравнивающем устройстве.

Стабилизаторы релейного типа имеют повышенную скорость реакции, в отличие от приборов с частотным и широтным регулированием. Это является их преимуществом. В теории при релейном виде стабилизации на выходе прибора всегда будут импульсы. Это является их недостатком.

Заключение

LT3094 – это LDO стабилизатор отрицательного напряжения с ультранизкими шумами и ультравысоким PSRR. Он имеет архитектуру, основанную на источнике опорного тока, которая сохраняет шумы и характеристики PSRR независимыми от выходного напряжения и позволяет легко соединять параллельно несколько LT3094 для увеличения тока нагрузки и снижения выходного шума. Функция VIOC минимизирует рассеяние мощности на LDO регуляторе, когда LT3094 используется в качестве пострегулятора импульсного  преобразователя, что делает эту микросхему идеальным прибором для приложений с меняющимся выходным напряжением.
