Замечания по конструкции

Хотя эти схемы были собраны и успешно испытаны на беспаечной макетной плате, учитывая их большое усиление, лучше всего было бы изготовить платы с добротным слоем земли, используя либо наклеивание фольги на текстолит, либо непосредственное соединение проводами компонентов, перевернутых выводами вверх

Следует отметить, что в этих схемах важно исключить возможность утечки по ВЧ с выхода (вывод 5) обратно в индуктивность на ферритовом стержне. Если используемая физическая топология схемы создает проблему воющего звука, было бы целесообразно последовательно с наушниками добавить дроссель индуктивностью от 1 до 10 мГн

Приемник хорошо работает со стандартными 32-омными стерео наушниками. Их можно включить параллельно, чтобы увеличить громкость, снизив сопротивление нагрузки до 16 Ом, или последовательно, чтобы увеличить сопротивление до 64 Ом. Это позволяют сделать стандартные стереофонические наушники сопротивлением 32 Ом при использованием выходного стерео разъема без подключения земляного провода.

Пуристы, вероятно, захотят добавить стабилизатор напряжения и точную варакторную подстройку, чтобы повысить удобство использования схемы, но я пришел к выводу, что даже в простейшей форме для нерегулярного прослушивания характеристик этой схемы более чем достаточно.

Распиновка LM386

Из распиновки видно, что LM386 — это простая ИС усилителя, требующая минимального количества внешних компонентов. В следующей таблице показаны функции каждого вывода LM386.

Контакты 1 и 8 являются выводами регулировки усиления. По умолчанию коэффициент усиления LM386 установлен на уровне 20. Когда конденсатор подключен между выводами 1 и 8, он обходит внутренний резистор (который отвечает за установку коэффициента усиления 20) и увеличивает коэффициент усиления до 200.

Контакты 2 и 3 являются инвертирующими и неинвертирующими входами усилителя (внутри они подключены к операционному усилителю). Через эти выводы подается входной аудиосигнал с таких устройств, как микрофон, мобильные телефоны, ноутбуки и т. д.

Контакты 6 и 4 являются контактами питания. Максимальное питание для LM386 составляет 15 В. В нашем случае мы использовали источник питания 12 В.

Контакт 7 задает путь для развязки, и конденсатор должен быть подключен между контактом 7 и землей. Контакт 5 является выходным контактом. Перед подключением выхода к динамику необходимо выполнить надлежащую фильтрацию, поскольку любой сигнал постоянного тока может привести к необратимому повреждению динамика.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Схемы включения усилителя LM386

На рисунке ниже показано типовое включение микросхемы LM386 из datasheet. В данном случае коэффициент усиления схемы ограничено до 20, поскольку к выводам 1 и 8 не подключены внешние элементы.

Данный коэффициент усиления (20) обеспечивается внутренними резисторами обратной связи на 1,35 кОм (к выводам 8 и 1) и 15 кОм (к выводам 1 и 5). Параллельное подключение внешних резисторов к данным резисторам приводит к изменению коэффициента усиления.

Формула расчета коэффициента усиления

Без каких-либо внешних компонентов усиление составляет 20:

А = 2 × 15000 / (150 + 1350) = 20

Конденсатор, подключенный между контактами 1-8 микросхемы, позволяет игнорировать резистор на 1,35 кОм, и следовательно коэффициент усиления будет:

А = 2 × 15000/150 = 200

Выход микросхемы подключен к громкоговорителю с помощью конденсаторного фильтра, который обычно используется в линейных усилителях. Переменный резистор на входе используется для настройки желаемого уровня громкости.

Вторая схема показывает, как можно повысить коэффициент усиления выше базовой установки (20) вплоть до 200 путем добавления конденсатора к контактам 1 и 8 микросхемы. Емкость конденсатора не должна превышать 10 мкФ.

Подбор коэффициента усиления в диапазоне от 20 до 200 может быть осуществлен, в том числе и с применением переменного резистора на 4,7 кОм, подключенного последовательно с конденсатором.

Избыток смещения может быть уменьшен путем соединения неиспользуемого вывода резистора с землей. Однако все вопросы смещения отпадают если активный вход соединен через конденсатор.

В варианте с коэффициентом усиления 200, необходимо соединить вывод 7 с помощью конденсатора емкостью 0,1мкФ с минусом питания для поддержания стабильной работы и предотвращения нелинейных искажений.

Простой, но интересный усилитель басов может быть получен путем подключения цепи из резистора и конденсатора к выводам 1 и 5

Скачать datasheet LM386 (211,2 Kb, скачано: 3 639)

Статистика

Собираем усилитель 1W на LM386.

Собираем усилитель 1W на LM386

В статье рассмотрен проект простого компактного и легкого для повторения усилителя на микросхеме LM386. Питание схемы осуществляется от однополярного источника питания, напряжение которого может лежать в пределах от 4 до 12 Вольт. Низкое потребление дает возможность применения данной схемы для конструирования аудио-устройств с питанием от батареек или малогабаритных аккумуляторов. Ток режима покоя составляет всего 4 мА.

При выборе LM386 внимательно смотрите с каким она индексом, микросхемы LM386N-1, -3, LM386M-1, LM386MM-1 имеют диапазон питающего напряжения 4. 12 Вольт, а у LM386N-4 питание может быть чуть выше: от 5 до 18 Вольт. Соответственно и мощность на выходе у них будет различна. Для справки смотрите таблицу электрических характеристик ниже:

Принципиальная схема усилителя 1W на микросхеме LM386 показана ниже:

Исходник печатной платы нам достался вот такой:

По этому рисунку была нарисована печатная плата в программе Sprint Layout. Расположение элементов на плате осталось неизменным, единственное отличие заключается в том, что мы не стали располагать на плате выключатель. При необходимости его всегда можно поставить в разрыв питающего провода, а место на плате немного экономится. Размер печатки получился 35 х 38 мм, фольгированный текстолит односторонний. Вид LAY формата платы следующий:

Фото-вид LAY формата:

Вторая версия печатной платы усилителя на LM386 LAY6 формата (размер 23 х 45 мм):

Amp_LM386 ver2_LAY

Amp_LM386 ver2_LAY_foto

Разговор пойдёт об очень распространённой интегральной схеме (ИС) звукового усилителя мощности LM386, производимой компанией National Semiconductor (сейчас полностью входит в состав Texas Instruments) .

Действительно, напряжение питания микросхемы может быть в пределах 4…12 В, а потребляемый ток покоя составляет всего 4 мА, что является идеальным для большинства аудиопроектов, получающих питание от батарей. Усилитель развивает выходную мощность 0,5 Вт при напряжении питания 9 В и сопротивлении нагрузки 8 Ом. Если добавить, что К_ус. этой интегральной МС может быть легко выбран от 20 до 200 с помощью двух внешних элементов, а её выходное напряжение автоматически устанавливается равным половине напряжения питания, то станет ясно, почему в течение многих лет эта микросхема сохраняет популярность.

Заголовок проекта отражает сказанное – как микросхема, так и наборы на её основе чрезвычайно востребованы радиолюбителями, в этом смысле аудиоусилитель LM386 действительно чемпион. См., например,

Предлагаю ознакомиться с возможностями массовой микросхемы LM386 и предложить мои варианты её применения.

Регенеративный средневолновый приемник

Из технического описания LM386 следует, что его усиление остается больше единицы (10 дБ) на частотах, превышающих 1 МГц (Рисунок 3). По этой причине LM386 способен генерировать на средних частотах АМ диапазона (540 … 1600 кГц), что делает возможным использование микросхемы в схеме средневолнового регенеративного приемника АМ сигналов. Это значительно улучшает чувствительность и селективность приемника прямого усиления. Результат представлен на Рисунке 4.

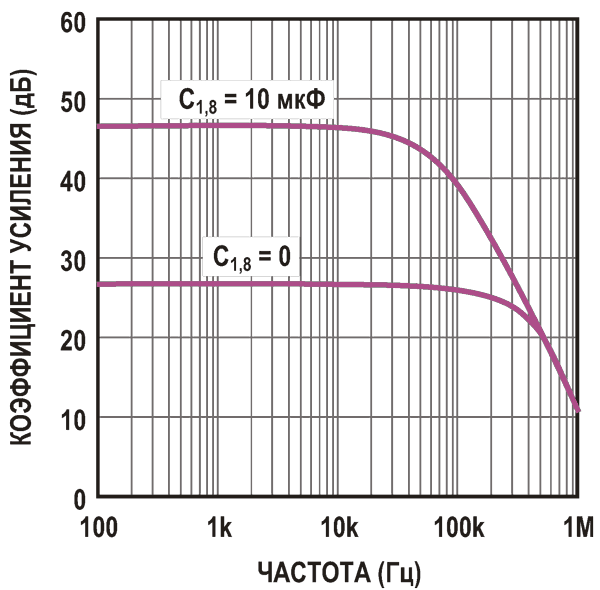

Рисунок 3.	Эта зависимость усиления от частоты взята из документации Texas Instruments на микросхему LM386.
