Расчет и изготовление логопериодической антенны для dvb-t2

Действие логопериодической антенны

Главная особенность ЛПА – обширный диапазон вещания. Принцип действия достигается за счет конструкции. Отношение самой большой длины волны сигнала, к самой маленькой должен составлять более десяти. В интервале создается правильное сочетание антенны с фидером, а показатели усиления остаётся неизменным.

Такая антенна популярна среди многих пользователей. Цена ее бюджетная. Помимо этого, ее возможно создать самостоятельно. Перед изготовлением выберите ту модель, которая подходит для местности и подключается к нескольким телевышкам. Разработайте четкий план действий и подготовьте материалы. Воспользуйтесь интернетом, чтобы узнать количество ближайших станций. Используя советы, будет проще подобрать разновидность и размеры ЛПА

Обратите внимание на состояние крыши в доме. Устройство нужно надежно закрепить

Сборка антенны для DVB-T2

Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.

Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.

Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.

Всеволновая логопериодическая

Помимо работы с короткими волнами дециметрового диапазона, такая антенна может принимать сигналы в широкополосном спектре. Это полезная функция, если планируется принимать «цифру» в формате DVB-T2 и подключать источник аналогового сигнала.

Переход на цифровое вещание не означает полного ухода от МВ. От местных аналоговых станций никто не откажется, пока не заработает третий мультиплекс с местными каналами на всей территории России. Или пока не будет добавлено вещание четвертого (в формате 3G либо схожем).

Прием сигналов со всех диапазонов возможен в следующих случаях:

• В конструкции встроены вибраторы длиной не менее метра.
• Устройство имеет не только два штыря с вибраторами для дециметрового диапазона. У него как минимум пара «усов» с телескопическими штырями для приема метрового вещания.

Такая конструкция обычно характерна для комнатной антенны. На мачте или выносном настенном кронштейне трудно вручную раздвигать «телескопы» и ориентировать их в сторону передающей станции.

Возможны также конструктивные совмещения логопериодической антенны с плоской метровой, использование параллельного волнового канала и пр. Однако особо сложные конструкции требуют дополнительных расчетов как по коэффициенту усиления, так и по прочности антенны. Поэтому широкого распространения не получили устройства ни промышленного производства, ни собранные своими руками.

По той же причине почти не используются популярные в 60-х годах сферические телеантенны. У них очень интересные характеристики приема, но они слишком уж нетривиальны при расчетах, в конструировании и обслуживании. Проще рассчитать и изготовить волновой канал, плоский би- или триквадрат Харченко или логопериодическую антенну, чем подгонять сферу под частоты современного цифрового ТВ.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для зачисления телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про какую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы. Итак, как мы уже постигли, антенна должна иметь определенные размеры, которые повлият на зачисление телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь глядеть. Все размеры для антенны можно посмотреть в таблице.

Рис. 1. Антенна — полуволновой линейный вибратор (Воображает собой простейшую телевизионную антенну)

Входное сопротивление линейного вибратора (антенны) равновелико 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением заключительного. Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения приметно не улучшается, а вес и габариты антенны увеличиваются.В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равновелик 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель связывают с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих конструкций выбирают согласно табл. 2.

Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.Антенну — полуволновый вибратор применяют в условиях ближнего зачисления, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, немало трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для зачисления телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенны для цифрового вещания – классификация

Существует несколько критериев классификации устройств. Все приборы для цифрового телевидения представлены в нескольких категориях:

• в соответствии с местом крепления;
• техническая возможность усилить сигнал;
• по диапазону частот, которые может принять модель.

Комнатная антенна

Устройство находится в помещении. Использование модели комнатного типа возможно при условии, что телевизор получает качественный, хороший сигнал. Дом должен находиться в непосредственной близости от вышки. Таких мест немного, ведь помехой для сигнала являются постройки, линии электропередач и многое другое. Также неэффективна комнатная антенна на даче и в населенных пунктах, удаленных от города.

Два условия, необходимых для качественного функционирования устройства комнатного типа:

• расстояние для ближайшей телевизионной вышки не более 20 км;
• незначительная плотность застройки.

Утверждение, что комнатную антенну можно установить в любом помещении и сигнал будет одинаково качественный – ошибочное. Для каждого помещения необходимо подбирать модель индивидуально.

Приборы наружного действия.

Считаются универсальными и применяются в любых географических точках, в том числе, за городом. Установкой должен заниматься специалист, так как необходимо применить определенные знания. Грамотный монтаж позволит получать надежный и качественный сигнал независимо от отдаленности от телевизионной вышки и наличия препятствий.

Прежде чем купить антенну, важно продумать несколько основных критериев:

• удаленность от телевышки;
• мощность;
• наличие построек в непосредственной близости;
• степень помех;
• куда выходят окна;
• этажность проживания;
• особенности ландшафта.

Техническая возможность усилить сигнал

Пассивные антенны.

Особенности эксплуатационных характеристик и конструкции:

• усиливает телевизионный сигнал благодаря техническим особенностям конструкции устройства;
• работают без подключения к сети;
• в конструкции отсутствуют активные элементы, способные усилить сигнал – транзисторы или микросхемы;
• пассивное устройство не способно воздействовать своими помехами на сигнал;
• зачастую мощности такого прибора недостаточно для хорошего изображения.

Модели пассивного типа достаточно для помещений, расположенных в непосредственной близости от телевизионной вышки, при условии, что вокруг нет высотных построек, а устройство будет расположено на высоте выше десяти метров.

Активные антенны.

Усиление сигнала происходит за счет технических особенностей конструкции и при помощи встроенного усилителя, который монтируется внутрь прибора или располагается отдельно. Оборудование работает от электрической сети через блок питания.

Антенны направленного типа с высоким коэффициентом усиления.

Иногда прибор создает помехи и шумы в получаемом сигнале. Причин может быть несколько:

• антенну для цифрового сигнала применяют в зоне устойчивого цифрового сигнала
• оборудование выбрано неправильно – не стоит выбирать модель с усилением, которое больше необходимого;
• товар низкого качества.

По принимаемым частотам

Канальные устройства.

Используются для вещания конкретных каналов с определенной частотой, как правило, применение моделей такого типа простым телезрителям не нужно.

Диапазонные антенны.

Используют, где необходимо принимать волны в определенном диапазоне. В частности, для вещания каналов в цифровом формате, достаточно устройства, которое функционирует в дециметровом диапазоне.

Всеволновые антенны.

Улавливают каналы в двух диапазонах. Специалисты рекомендуют выбирать этот тип приборов, ведь на территории России каналы транслируются в метровом и дециметровом диапазонах.

Полоса пропускания

В случае если антенна «волновой канал» с большим числом элементов настроена на частоту 145 Мгц и КСВ в линии передачи равен 1, то при возбуждении антенны на частоте 144 Мгц КСВ в линии передачи будет равен 1,7. Если же антенна будет возбуждаться на частоте 146 Мгц, то КСВ будет равен 2,5. Сказанное означает, что свойства антенны при частотах выше резонансной ухудшаются быстрее, чем при частотах ниже резонансной. Этот факт разъясняется графиком, приведенным на рис. 10-33.

Таким образом, резонансная частота антенны находится не как обычно посередине рабочего диапазона частот, а ближе к высокочастотному концу диапазона. Для антенны «волновой канал» с большим числом элементов, предназначенной для работы в диапазоне 144—146 Мгц, при допустимых величинах КСВ резонансную частоту надо выбирать равной (учитывая график на рис. 10-33) 145,5 Мгц. Естественно, что в этом случае каждый раз следует обдумать, не лучше ли настроить антенну на рабочую частоту передатчика при соответственном ухудшении КСВ при приеме в высокочастотном конце диапазона. Из графика рис. 10-34 можно найти полосу пропускания антенны в процентах от резонансной частоты в зависимости от длины несущей траверсы антенны.

В антеннах «волновой канал» с большим числом элементов элементы обычно изготовляются из проводников, имеющих минимальный, с точки зрения прочности конструкции, диаметр. Чем больше диаметр элементов антенны, тем меньше получаемое усиление. Тонкий проводник вследствие небольшой поверхности обладает небольшой емкостью, но одновременно имеет большую индуктивность и, следовательно, имеет большое отношение L/C (см. рис. 1-6, а и 1-6, б). Поэтому такой элемент сравним с узкополосным резонансным колебательным контуром. Элемент, имеющий больший диаметр проводника, соответственно имеет меньшее отношение L/C и, следовательно, обладает менее ярко выраженными резонансными свойствами, что в данном случае эквивалентно уменьшению усиления антенны. Для уменьшения потерь за счет поверхностного эффекта поверхность тонких проводников должна обладать хорошей проводимостью. Если диаметр элемента равен 3 мм (наиболее подходящий диаметр для диапазона 2 м), то элемент может быть выполнен из медных или алюминиевых трубок, если же используется меньший диаметр проводников, то их поверхность должна быть посеребрена (например, если используются велосипедные спицы в качестве элементов антенны).

Для уменьшения потерь желательно, чтобы толщина серебряного покрытия была по возможности больше. При покрытии элементов серебром отпадает необходимость в дополнительной защите поверхности элементов от воздействия погоды, в то время как поверхности алюминиевых или медных элементов следует покрывать защитным лаком. Для этой цели используется бесцветный лак с хорошими изоляционными свойствами и небольшой диэлектрической постоянной.

Логопериодические антенны и «Волновой канал»

В приеме каналов ДМВ диапазона хорошо зарекомендовали себя антенны логопериодической структуры и «Волновой канал». Первый вид антенн очень популярен благодаря низкой стоимости (от 300 рублей) и неплохим технических характеристикам. Однако в случае большого расстояния до передающей станции или сложного рельефа лучше использовать антенну типа «Волновой канал». Такая антенна имеет больший коэффициент усиления при тех же размерах и более узкую диаграмму направленности. Также учитывайте одно простое правило: чем больше элементов (вибраторов) на антенне, тем лучше она будет принимать сигнал.

Lokus L 010.18 — всеволновая, компактная, эфирная, применяется для приема телевизионных каналов с Останкино в черте города или в ближайшем Подмосковье при условии хорошего сигнала и небольшого количества подключаемых телевизоров. При дополнительной установке домового усилителя, можно получ..

Есть в наличии

Мир 19 — пассивная. Высокий уровень усиления приема дециметрового диапазона. Количество элементов

Есть в наличии

Мир 100 Gold — пассивная. Высокий уровень усиления. Принимает ДМВ. Применяется для работы в сложных и особо сложных условиях приема. Уровень усиления 17дБ. Устройства серии Gold анодированы дополнительным защитным покрытием золотистого цвета, увеличивающим срок службы оборудования. Подходи..

Есть в наличии

Lokus L021.09 — небольшая всеволновая эфирная. Принимает каналы на незначительном удалении от ретранслятора — до 20 км. Пассивная, без встроенного усилителя. Применяется как для приема аналогового, так и цифрового телевидения с Останкино. В этом случае телевизор должен работать в стандарте DVB-..

Есть в наличии

Мир 60 — пассивная дециметровая антенна сбольшим усилением, работающая в стандарте ДМВ (UHF). Количество элементов

Есть в наличии

Funke BM4595 — голландская, эфирная, дмв диапазон. Предназначена для работы в сложных и особо сложных условиях приема. Уровень усиления: 17дБ. Модель Funke BM4595 золотистого цвета, а также так же все элементы анодированы дополнительным защитным покрытием, значительно увеличивающем срок эксплуатации..

Есть в наличии

Lokus L 021.12 — всеволновая пассивная. Рассчитана для работы в пределах прямой видимости от телецентра. Поставляется без усилителя и может принимать сигнал до 20-30 км от ретранслятора. При подключении к домовому телевизионному усилителю, можно добиться большего усиления сигнала и исполь..

Есть в наличии

Lokus L 330.09 — небольшая всеволновая эфирная. Используется для приема эфирных каналов на удалении от ретранслятора — до 30км. Пассивная, без встроенного усилителя. В комплекте поставляется источник питания, усилитель подбирается отдельно.
Применяется как для приема аналогового, так и цифро..

Есть в наличии

Lokus L020.92- пассивная дмв антенна с большим усилением. Подходит для работы в сложных и особо сложных условиях приема. Уровень усиления 12-16.5дБ. Применяется для просмотра цифрового телевидения DVB-T2.
Каналы: ДТВ, Спорт, СТС, 7ТВ, Домашний, Культура, ТНТ, MTV, ТВ3, REN TV, Муз ТВ, 5-ый к..

Есть в наличии

Lokus L 021.62 — одно из наиболее мощных всеволновых эфирных устройств. В своем корпусе имеет 62 элемента, большие дециметровые сетки, что позволяет использовать на значительном расстоянии от Останкино — до 40 км от ретранслятора. Получить еще мощнее сигнал, а также использовать для рабо..

Есть в наличии

Мир 100 — пассивная, с высоким уровнем усиления для приема дециметрового диапазона. Устройство может работать в сложных условиях приема.
Уровень усиления 17дБ. Подходит для приема стандарта DVB-T2.
Каналы, которые можно принимать на антенну: ДТВ, Спорт, СТС, 7ТВ, Домашний, Культура, ..

Есть в наличии

Lokus L 025.12 — всеволновая активная с широкополосным усилителем МВ и ДМВ, применяется в районах неудовлетворительного приема. В отличии от Lokus L 021.12, в корпус встроен усилитель, позволяющий принимать каналы на дальних расстояниях от ретранслятора — до 60км.
С помощью Lokus L 025..

Есть в наличии

Funke DSRC 1753 — мощная всеволновая модель. Производство — Нидерланды. Принимает цифровые и аналоговые каналы с Останкино на больших расстояниях — до 70км от Москвы. Пассивная и поставляется без усилителя, при подключении дополнительного домового усилителя к устройству, можно получить большее усиле..

Есть в наличии

Lokus L 025.62 — одна из наиболее мощных эфирных всеволновых антенн марки Локус. Активная, поставляется со встроенным в корпус усилителем. Может работать на больших расстояниях — до 70 км от ретранслятора.
Все элементы выполнены из алюминия, что делает устройство легким и долговечным. Иготов..

Есть в наличии

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

Конструкция логопериодической антенны

Как правило, эти улавливатели сконструированы из серии параллельных металлических трубок – вибраторов, более длинных у основания, и постепенно сужающихся к краю конструкции, образуя своего рода равнобедренный треугольник.

Поскольку частоты, которые может принимать антенна, базируются на физических размерах вибратора, большинство дециметровых антенн способны принимать сигналы в узком диапазоне. Логопериодические антенны преодолевают этот недостаток, используя набор дипольных элементов такого размерного ряда, в котором они различаются по длине и возможностям приёма, согласно логарифму.

Логарифмическая функция, в соответствии с которой ведётся расчёт логопериодической антенны, начинается с величины длины вибратора, необходимого для приёма волн наибольшей частоты. Одновременно она является длиной наименьших поперечных элементов ЛПА. Повторное логарифмирование определяет размер второго набора элементов, так чтобы их наименьшая принимаемая частота немного перекрывала максимальную принимаемую частоту первой пары. Эта процедура повторяется, и каждая последующая пара дипольных элементов увеличивается с каждой итерацией, пока антенна не сможет принимать все частоты, необходимые тому или иному оборудованию. Частотная периодичность характеристик и логарифмическая зависимость в расчёте этого приёмника волн и легли в основу его названия.Упрощённо математическую зависимость между длиной поперечных элементов (L) и дистанцией между ними (d) можно выразить формулой подобия:Ln+1/ Ln = dn+1/ dn = k,

где k – постоянная величина, а n и n+1 – порядковые номера дипольных пар.

Пары элементов ориентируются на одну ось параллельно друг другу по возрастанию, с наибольшим низкочастотным диполем в задней части антенны и самым коротким, с более высокой частотой приёма, расположенным спереди. Антенный кабель (коаксиал) с волновым сопротивлением 75 Ом проходит внутри одного из направляющих стержней ЛПА, причём их концы в месте входа фидера накоротко соединяются перемычкой из металла. Согласующее устройство в данном случае не требуется.

Вас может заинтересовать: Какой кабель лучше: семь практических способов проверки качества

На практике с целью получения высокого коэффициента усиления на фоне умеренных габаритов ЛПА, значения периода принимают в пределах 0,7-0,9.

Поскольку фазы принимаемых сигналов на одной паре могут мешать другим диполям, то в конструкции применяют последовательную переполюсовку точек питания вибраторов. Благодаря ей диполи, в итоге, достигают разницы в 360 градусов, и приходят в соответствие друг с другом, что сказывается на повышении суммарного коэффициента ЛПА.

Логопериодические улавливатели также имеют некоторые проблемы с сопротивлением – суммарным электрическим сопротивлением между двумя элементами одной пары. Эти сложности отчасти решаются увеличением диаметров металлических трубок, из которых составлены поперечные элементы по мере нарастания их длины, что приводит к изменению сопротивления диполя. Другой метод, который используется для согласования сопротивления – это установка небольших согласующих трансформаторов разных значений для каждой пары поперечин, чтобы выровнять сопротивление всех активных элементов антенны.

В результате имеем принимающее устройство, способное «видеть» сигналы только в одном направлении, как антенна «волновой канал», имеющее мощность приёма, сравнимую с мощностью всенаправленной антенны, и которое принимает гораздо более широкий диапазон частот, чем любая из них.

Исходя из этой информации, можно сделать вывод, что конструкция ЛПА носит «самоподобный» характер, что присуще такому математическому явлению как фрактал. Конструктивные особенности ЛПА накладывают отпечаток на её стоимость (она выше цены на иные волновые приёмники), и также выражаются в уязвимости к повреждениям, что является недостатками этого типа устройств. Ещё одним минусом логопериодических приёмников является то, что на фоне их хороших электродинамических показателей в заданном частотном диапазоне, конструкция такой ЛПА для метрового диапазона получается громоздкой.

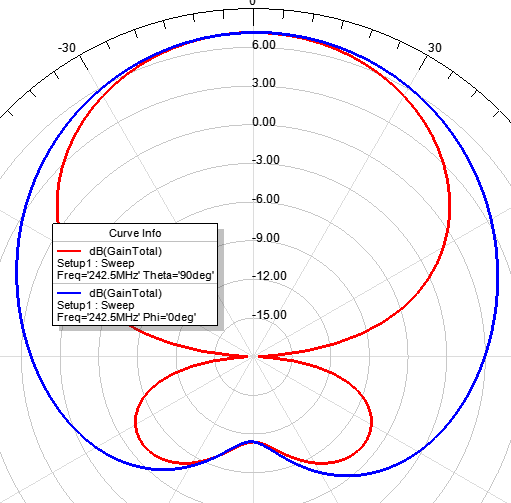

Результаты симуляции по размерах для 12-го канала МВ в HFSS и 4NEC2

1. Рамочный вибратор с периметром 1λ любой формы формирует близкую к изотропной диаграмму направленности. Есть небольшое усиление перпендикулярно плоскости рамки — для полуволновой петли равное 2.13 dBi, а для квадратной рамки около 3.5 dBi.
2. При добавлении рефлектора к рамке её направленность можно увеличить до 6.95 dBi для 2-элементного волнового канала или до 7.73 dBi для двойного квадрата.
3. На частотах ниже 50 МГц размещение любой антенны на небольшой высоте над землёй (в единицы лямбд) очень существено изменяет результирующую ДН. 2.13 dBi диполь превращается в 8.2 dBi, 6.95 dBi волновой канал превращается в 11.8 dBi, 7.73 dBi двойной квадрат превращается в 12.4 dBi.
4. Данные по направленности описанные у Лесли, Бирда, Ротхаммеля и Шейко — относятся к низкоподвешенным над землёй антеннам, к которым относятся практически все КВ антенны.
5. Сергей Сотников экстраполировал производительность КВ антенн двойной квадрат на УКВ, почему этого делать нельзя — написано в „Главе 12.1.2 Земля на УКВ“ книги Гончаренко.
6. Чтобы обосновать такую огромную направленность квадратов — Сотников кардинально переписал принцип работы квадрата, сравнив его с 2-этажной ФАР из полуволновых диполей и волновых каналов.
7. Реальная направленность антенн двойной и тройной квадрат незначительно (менее 1 dB) превосходит направленность 2 и 3-элементных волновых каналов.
8. Волновое сопротивление двойного квадрата (с разносом 0.15λ) близко к 150 Ом. Для работы на 75 Ом необходимо ССУ 2:1, а для 50 Ом — ССУ 3:1. При работе через ССУ 1:1 КСВ не может быть 6 уже при 535 МГц, а на 470 МГц КСВ150=35 Направленность на резонансной частоте 6.88 dBi, F/B=12.77 dB

Изготовить ССУ 2:1 на ДМВ диапазон крайне сложно, поэтому производитель даже не пытался.

Антенна комплектуется печатным эквивалентом полуволновой петли, которая работает как трансформатор 4:1, но только когда электрическая длина петли L/2. Такое ССУ по определению узкополосное (одноканальное). При нагрузке на 75 Ом, входное сопротивление такого ССУ 300 Ом. Но производитель укомплектовал антенну кабелем 50 Ом (хотя телевизоры и тюнеры все 75 Ом). Возможно производитель посчитал что 200 ближе к 150 чем 300, и для уменьшения отражения на границе антенна кабель пожертвовал дополнительным отражением на границе кабель телевизор.

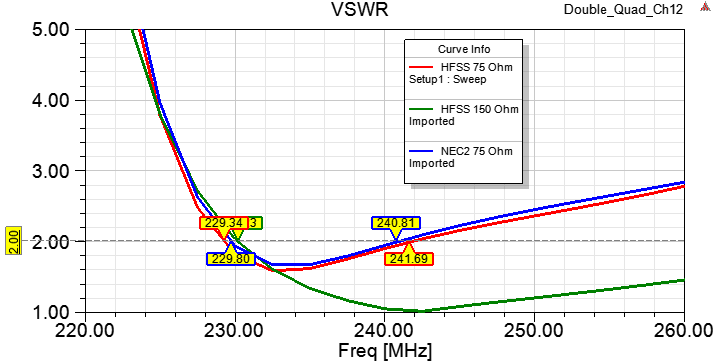

При нагрузке 300 Ом (платы симметризации или усилители типа SWA/PAE/ALN) антенна имеет КСВ около 2 в диапазоне 616-750 МГц.

При нагрузке 75 Ом (четвертьволновый трансформатор, как в схемах Сотникова) антенна сильно рассогласована везде, но в узком участке 577-608 МГц КСВ опускается до 2.

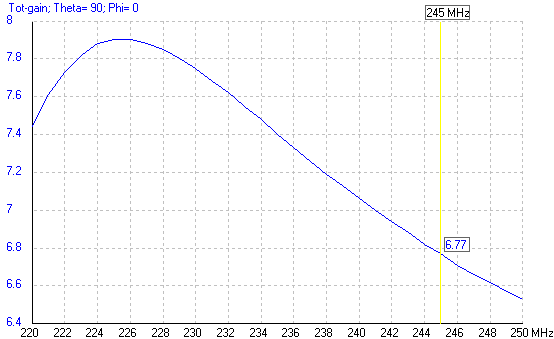

Направленность излучения вперёд на уровне 6.7 dBi антенна сохраняет от 540 до 860 МГц. На частоте 500 МГц F/B падает до 0 (и вперёд и назад излучается по 5.2 dBi)

Такая антенна по сложности изготовления и по стоимости превышает 3-элементный волновой канал „Волна-1“ розничной стоимостью $3.5 А по электрическим характеристиками существенно проигрывает ей
