Кв антенны для радиолюбителей своими руками

Антенна HFRA 5170

Характеристики антенны HFRA 5170

• Тип: рамочная передающая антенна.

• Диапазон: DC – 30 МГц.

• Вх. сопротивление: 250 Ом.

• Коэффициент преобразования напряжение контрольное/ток в катушке: 10:1.

• Число витков:1.

• Диаметр рамки антенны: 100 мм.

• Макс. напряжение: 1,35 В.

• Макс. ток: 135 мА.

• Соединение (тип): BNC.

• Крепление (резьба): 3/8″.

• Габариты устройства: 160 мм x 112 мм x 62 мм.

• Вес передающей антенны: 250 г.

Краткое описание антенны HFRA 5170

Антенна HFRA 5170 – это рамочная передающая антенна, которая предназначена для генерации точно определенных умеренных (менее 0,1 А/м) магнитных полей в диапазоне DC – 30 МГц.

С небольшими ухудшениями своих характеристик антенна HFRA 5170 может применяться также в диапазоне до 50 МГц. Антенна состоит из одного витка и имеет экранировку от электрических полей.
Передающую рамочную антенну модели HFRA 5170 возможно подключать к различным усилителям и генераторам, имеющих 50 Ом – выходное сопротивление.

____________________________________________________________________________________________________________________________________________

Антенна HFRA 5152

Характеристики антенны HFRA 5152

• Тип: рамочная пассивная антенна.

• Диапазон (DC): 3 МГц.

• Количество витков: 3.

• Диаметр кольца: 250 мм.

• Входной разъем (тип): BNC.

• Выход РЧ для мониторинга (тип): BNC.

• Макс. напряжения для мониторинга на выходе: 630 мВ.

• Монтажная резьба антенны: 3/8″.

• Материал: латунь никелированная.

• Вес рамочной пассивной антенны: 0,4 кг.

Краткое описание антенны HFRA 5152

Антенна HFRA 5152 представляет собой рамочную пассивную антенну для генерирования в диапазоне частот до 3 МГц определенных магнитных полей.
Через вход BNC к антенне подключается генератор сигналов. Другой BNC разъем служит для мониторинга уровня сигнала РЧ с помощью осциллографа или высокоомного вольтметра.
Ток в HFRA 5152 измеряется падением напряжения на резисторе 20 Ом. Измеренное напряжение 50 мВ на разъеме для мониторинга точно соответствует току 2,5 мА в антенне.
Ток в антенне HFRA 5152 пропорционален генерируемой напряженности поля (магнитного). При напряжении 50 мВ на разъеме для мониторинга фиктивная напряженность поля (электрического) равна 0,01 В/м (при расстоянии 1,3 м).

____________________________________________________________________________________________________________________________________________

Любительский диапазон 145 МГц

Стационарные антенны УКВ-диапазона изготавливаются сравнительно просто. Основу выступает схема четвертьволнового вибратора. Изделия диапазона снабжены сравнительно широкой полосой пропускания, точная настройка под частоту не понадобится. Рассмотрим примеры конструкций:

1. Для максимально простого способа изготовления приемной антенны — на природе, дома, в любом месте — понадобится Т-тройник. Перпендикулярный отвод снабжается коаксиалом, остальные два — выкрученным шпилем радиостанции, противовесами (аналогом земли УКВ-диапазона).
2. Прямой уголок с квадратными сторонами 4 см прикрепляется к наружной стене, к краям горизонтальной площадки прикручиваются болтами противовесы длиной 5 см, посередине оборудуется разъем под антенну. Поскольку отвод коаксиального кабеля, идущий до конструкции, является основной причиной потери сигнала, длина отрезка обязана быть минимальной. Сделать самостоятельно золотые коннекторы будет сложновато, зачистить имеющиеся стальные, протереть спиртом, повышая чувствительность, необходимо в обязательном порядке. Поскольку стандартная антенна любительской радиостанции, вставляемая в гнездо площадки, обладает сопротивлением порядка 40 Ом, соединение проводится коаксиалом 50 Ом. Наконец, волновое сопротивление выносной антенны регулируется поворотом противовесов. На замену заводской антенне можно применять кусок медного провода диаметром 1-2 мм, длиной 48 см.
3. Если фирменная антенна для УКВ приемника сломалась, замените отрезком коаксиального кабеля 50 Ом длиной 48 см со снятым экраном. Оголять жилу избегайте. Можно заменить изделием кусок провода в прошлом способе.
4. Более сложный вариант получим, намотав полметра медной проволоки на внутренний диэлектрик коаксиала. Трудность заключается в согласовании сопротивления полученной самодельной конструкции с волновым сопротивлением радиостанции. После отладки закрепите витки изоляционной лентой.

«Маловысотная» антенна

Рейтинг:   / 5

Подробности

Просмотров: 892

Л.Всеволожский, UA3IAR, г.Тверь.
Удивительное — рядом. Об этом невольно задумываешься, знакомясь с оригинальным взглядом на привычные предметы и явления. Так, с первых шагов развития радиосвязи повелось устанавливать антенны как можно выше. А вот Лев Алексеевич Всеволожский, UA3IAR, попробовал сделать обратное — расположить антенну как можно ниже, на высоте чуть более полуметра. Тем не менее, результат получился очень обнадеживающий — антенна не только работает в диапазоне 80 м, но и демонстрирует неплохую эффективность. Очевидно, что такое решение должно вызвать определенный интерес у коротковолновиков.

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

ФМ-антенна, расходящаяся «веером»

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Трубная антенна своими руками

Основным несущим элементом этой радиоантенны являются трубы отопления или водопровода. Необходимые материалы для создания:

• использованный трансформаторный сердечник (от старого телевизора);
• изолента, скотч, канцелярский клей;
• фольга из тонкой меди или латуни;
• полтора метра проволоки из меди (диаметр ¼ кв. мм);
• соединительные штифты.

Для обмотки первым слоем укладывается сердечник из феррита, сверху пару слоев изоленты, следом одинарный фольгированный слой. На такую заготовку для экрана наматывается ровно 25 витков провода с перекрытием в 1 сантиметр для лучшей изоляции контактов. Следует помнить об обязательных отводах на витках №7, 12 и 25. Контур соединяют с другими деталями, а концы проволоки вставляются в штифты. Отвод с 7-го витка вводится в заземлительное гнездо, а остальные два присоединяются к антенным клеммам.

Заключительный этап – настройка приема радиосигнала, осуществляется она простым подбором подключения обмотки к связному контуру. Такие самодельные радио-антенны уверенно принимают сигнал даже в сильную грозу, благодаря надежному заземлению.

Если радиоприемник находится в зоне, где прием очень слабый и некачественный, можно самостоятельно собрать всенаправленную антенну, используя коаксиальный кабель. Для это необходимы:

• рейка из дерева;
• полтора метра кабеля (лучше всего подойдет телевизионный);
• полтора метра ПВХ трубы (диаметр сечения 2 см).

Самодельная антенна из коаксиального кабеля

Сконструировать такую антенну довольно просто

На проводе делается надрез для снятия изоляционного слоя (но оплетка должна оставаться целой, это важно!). Ослабив и слегка размяв оплетку, экран выворачивают к месту надреза

Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку. Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов.

На дачах, в машинах, даже в городских застроенных районах любителям послушать радио хорошо известна проблема слабого сигнала и тихого звука радиопередачи, особенно в фм-диапазоне. Исправить ситуацию помогают антенны для радио разного вида и типа приема сигнала. Их можно приобрести в специальных магазинах, а можно сделать самостоятельно, благо, технология несложная, а детали можно купить на любом радиорынке.

Магнитные антенны

Из теории известно, что в колебательном контуре из катушки индуктивности и конденсатора излучения почти что не происходит. Оно все замкнуто, и волна может качаться на резонансной частоте сколь угодно долго, затухая, ввиду наличия активного сопротивления. Да, элементы контура, индуктивность и емкость, в общем-то имеют чисто реактивный (мнимый) импеданс. Причем размер зависит от частоты по довольно незамысловатому закону. Это нечто вроде произведения круговой частоты ( 2 П f) на значение индуктивности или емкости, соответственно. И вот при некотором значении противоположные по знаку мнимые компоненты становятся равны. В результате импеданс становится чисто активным, в идеале он равен нулю.

В действительности биения все же затухают, потому что каждый контур на практике характеризуется добротностью. Напомним, что импеданс состоит из чисто активной (действительной) части, как например, резисторы, и мнимой. К последним относятся емкости, сопротивление которых мнимое отрицательное и индуктивности с положительным мнимым сопротивлением. Теперь представим, что в контуре обкладки конденсатора начали разводить до тех пор, пока они не оказались на противоположных концах индуктивности. Это называется вибратором (диполем) Герца, и представляет собой разновидность укороченного полуволнового и прочих видов вибраторов.

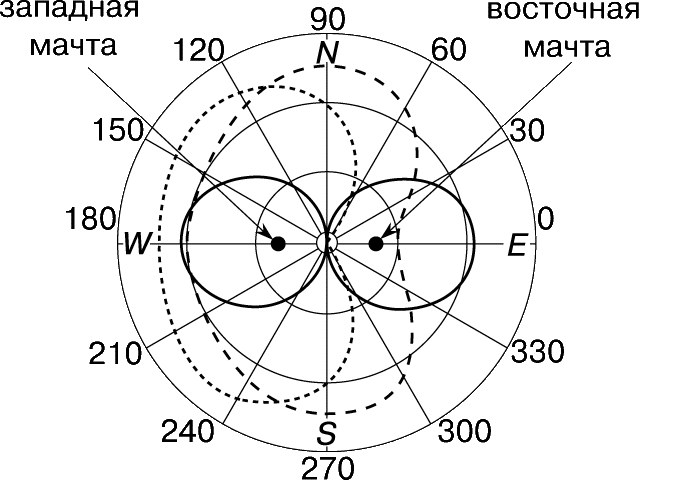

Максимум направленности соответствует оси стержня. Причем оба направления равноправны. Ввиду малого периметра рамочной антенны относительно длины волны сопротивление ее достаточно низкое. Это может быть не просто 1 Ом, но даже и доли Ома. Приближенно значение можно оценить по формуле:

R = 197 (U / λ)4 Ом.

Под U понимается периметр в метрах, в тех же единицах, что и длина волны λ. Наконец, R – сопротивление излучению, не нужно путать его с активным, которое показывает тестер. Этот параметр используется при расчете усилителя для согласования нагрузки. Следовательно, для ферритовых антенн, нужно это значение помножить еще на квадрат числа витков.

Антенна HFRA SF02G

Характеристики антенны HFRA SF02G

• Тип: рамочная магнитная антенна.

• Диапазон частот: 10 кГц – 30 МГц.

• Сила поля (max):

— 167 дБмкА/м (10 кГц);

— 142 дБмкА/м (1 МГц — 30 МГц).

• Импеданс на входе: 50 Ом.

• Коэффициент КСВН (> 100 кГц):

• Соединение устройства: N (f).

• Используемый материал: алюминий.

• Диаметр кольца антенны: 500 мм.

• Питание: 230/115 В ± 10%.

• Габариты (Ш х В х Г): 525 мм х 800 мм х 130 мм.

• Вес передающей рамочной антенны: 8,8 кг.

Краткое описание антенны HFRA SF02G

Антенна HFRA SF02G – настраиваемая резонансная рамочная антенна, способная производить в диапазоне 10 кГц – 30 МГц высокие магнитные поля.
Данная антенна разработана согласно VG95373-23:2008-11, VG95373-13:2008-11 для испытания электронного оборудования на устойчивость.
Устройство HFRA SF02G включает сенсорную петлю HFRAE 5163 и кабель для управления.

____________________________________________________________________________________________________________________________________________

Антенна HFRA 5155

Характеристики антенны HFRA 5155

• Тип: рамочная передающая антенна.

• Частотный диапазон: 100 кГц – 100 (300) МГц.

• Тип коннектора: BNC.

• Максимальная вх. мощность: 2 Вт.

• Диаметр рамки: 50 мм.

• Материал: латунь никелевая.

• Импеданс усилителя мощности/генератора сигналов: 50 Ом.

• Импеданс датчиков напряжения, соединяемых для мониторинга для входа: > 10 кОм.

• Максимальный ток рамки: 0,44 А.

• Максимальное напряжения для мониторинга: 4,4 В.

• Монтаж (резьба): 3/8″.

• Габариты: 105 мм x 60 мм x 62 мм.

• Вес антенны: 145 г.

Краткое описание антенны HFRA 5155

Антенна HFRA 5155 служит для генерации слабых и средних магнитных полей в диапазоне 100 кГц – 300 МГц. Рамочная антенна HFRA 5155 состоит из экранированного 1 витка, диаметром 50 мм.
Данная антенна обладает равномерной частотной характеристикой за счет использования широкополосного трансформатора.

____________________________________________________________________________________________________________________________________________

Широкодиапазонная антенна

Для изготовления стационарной антенны УКВ высотой свыше полутора метров, настраиваемой на две любительские частоты, 145 МГц, 433 МГц, понадобятся диэлектрические стержни диаметром 7 – 17,5 мм. Намотанные витки закрепляются клеевым составом, компаундом. Их нужно точно намотать, сказанное не будет простым делом.

Работа выполняется цельной проволокой 2-мм диаметра. Прямой отступ от вершины составляет 38,7 см, затем стержень диэлектрика диаметром 7,5 мм обматывается строго 12,5 витками с шагом, чтобы общая высота индуктивности составила 63 мм. Отступив 42,2 см прямого участка, намотайте 64 витка на 7-мм стержень, чтобы общая высота индуктивности составила 28 см. Затем — прямолинейный участок 36,7 мм, снова витки — 7 штук (высота 32 мм) на 10-мм стержне. Наконец, последний проволочный сегмент длиной 56,4 см оканчивается индуктивностью, сформированной 4 витками (высота 20 мм) поверх стержня диаметром 17,5 мм.

На полтора витка сверху в последней индуктивности выполняется отвод к основной жиле коаксиального кабеля сопротивлением 50 Ом. Последовательно в цепь включается подстроечный конденсатор 1-10 пФ. Земля антенны УКВ подключается к экрану. Параллельно последней индуктивности включается емкость 1 пФ коррекции работы на длине волны 70 см.

Низ антенны снабжается восемью противовесами:

• четыре диапазона 145 МГц;
• четыре частоты 433 МГц.

После сборки производится настройка изделия, руководствуясь коэффициентом стоячей волны, измерителем сопротивления. В обоих диапазонах подберите приемлемые значения. Такая антенна, своими руками собранная, прослужит долго, если поместить в прочный защитный чехол из диэлектрического материала, защитить против попадания влаги компаундом.

Честь разработки варианта антенны УКВ принадлежит Александру RV9CX. Автор советует емкость 1 пФ выполнять отрезком кабеля SAT-50 (2 см). Одной обмоткой послужит экран, второй — жила. Центральный провод можно выдвигать-вставлять назад, изменяя емкость конденсатора.

О некоторых особенностях работы любительских КВ-антенн

Рейтинг:   / 5

Подробности

Просмотров: 1803

Юрий Штань (UR5QMC), г. Бердянск, Запорожской обл.
Автор статьи работает в эфире на самодельных трансиверах мощностью от 1 до 10 Вт

Поэтому особое внимание уделяет антенному хозяйству, т.к. с неэффективной антенной в эфире при такой мощности делать нечего

В условиях городской застройки для установки полноразмерной КВ-антенны часто не хватает пространства. Исходя из этого, в статье рассмотрены особенности конструкции дипольных антенн, имеющих практически в два раза меньшие размеры от стандартных полноразмерных, но не уступающих им по эффективности. В два раза меньше — это серьезно и часто может оказать решающую роль при выборе радиолюбителем типа антенны для пользования. Особенно подходят такие антенны радиолюбителям, работающим с дач, автомобилей, или просто на природе.

Антенна HFRA 5158

Характеристики антенны HFRA 5158

• Тип: рамочная передающая антенна.

• Диапазон: 0 – 2 МГц.

• Количество витков: 10.

• Диаметр рамки: 180 мм.

• Мощность: 5 Вт.

• Крепление (резьба): 3/8″.

• Соединение (тип): BNC.

____________________________________________________________________________________________________________________________________________

Характеристики антенны HFRA 5159

• Тип: рамочная передающая антенна.

• Диапазон: DC – 400 кГц.

• Частота резонансная: 600 кГц.

• Число витков: 28.

• Диаметр рамки антенны: 250 мм.

• Индуктивность: 450 мкГн.

• Резистор контроля тока: 10 Ом.

• Сопротивление катушки составляет: 2 Ом.

• Макс. мощность: 5 Вт.

• Макс. ток вх.А/вх.В: 70/110 мА.

• Соединение (тип): 3 х BNC.

• Крепление (резьба): 3/8″.

• Габариты устройства: 260 мм x 305 мм x 80 мм.

• Вес передающей антенны: 450 г.

Краткое описание антенны HFRA 5159

Антенна HFRA 5159 – это рамочная передающая антенна, которая предназначена для генерации точно определенных умеренных магнитных полей в диапазоне DC – 400 кГц.
С небольшими ухудшениями своих характеристик антенна HFRA 5159 может применяться также в диапазоне до 2 МГц. Антенна HFRA 5159 состоит из 28 витков и имеет экранировку от электрических полей.
Данная антенна в рабочем диапазоне обладает равномерной частотной характеристикой.

____________________________________________________________________________________________________________________________________________

Разновидности антенн

Любой прибор, принимающий радиоволны, имеет порог чувствительности. Если получаемый сигнал ниже его, громкость звука и его качество будут желать лучшего. Радиоволна слабеет при значительном удалении от передающей станции или из-за ухудшения погоды. Особенно актуально это для фм и укв диапазонов из-за особенностей передачи волн. Для преодоления этих затруднений, усиления и улучшения качества сигнала любому радио нужна антенна. Их конструктивные особенности и размеры определяются диапазоном приемника: встречаются многокилограммовые антенны с покрытием тысячи кв. км и простые домашние самоделки в виде проволоки над землей.

Все многообразие антенн для радиостанций подразделяется на направленные и ненаправленные, а также на мобильные и стационарные. Направленные работают по принципу соединения точки с точкой или точки с множеством точек в пределах 50-100 метров. Ненаправленные имеют покрытие по всей площади вокруг.

Также различают такие антенны для радио, как:

• Стержневые – в виде обычного стержня или закругленной формы;
• Проволковые – изогнутые в различных необходимых положениях;
• На некогда модных бумбоксах и музцентрах можно встретить антенны телескопические – складывающиеся конструкции из металлических стержней, напоминающие телескопы;

Телескопическая антенна

Выдвижная антенна имеется почти на каждом автомобиле, ее преимущество в том, что такую выдвижную конструкцию можно установить в любом месте машины (крыша, крыло и т.п.), принимающим элементом служит съемный пруток с противошумной навивкой, что позволяет сделать звучание радио чистым и громким даже на высоких скоростях езды. Пруток уходит в кожух из пластика, где имеется пружина из нержавейки, убирающая антенну на место при ее отклонении по ходу движения.

Независимо от типа или вида радиоантенны, принципы функционирования у них одинаковые.

Обратите внимание! Довольно часто качество радиосигнала зависит не от вида и состояния антенны для радиоприемника или музыкального центра, а от технических возможностей самих этих приборов с их принимающими микросхемами

Антенна HFRA 5153

Характеристики антенны HFRA 5153

• Передающая рамочная антенна Schwarzbeck.

• Диапазон частот (DC): 30 (50) МГц.

• Импеданс на вх.: 450 Ом.

• Количество витков: 1.

• Диаметр рамки: 180 мм.

• Макс. ток на катушке: 100 мА /100 дБмкА.

• Макс. напряжение на разъеме для мониторинга: 1 В/120 дБмкВ.

• Макс. мощность (подводимая): 4 Вт.

• Соединительные разъемы: 2 x BNC.

• Монтаж (крепление): 3/8″.

• Материал: латунь никелированная.

• Габариты: 230 мм x 190 мм x 80 мм.

• Вес передающей рамочной антенны: 350 г.

Краткое описание антенны HFRA 5153

Антенна HFRA 5153 является передающей рамочной антенной, разработанной для генерации определенных (менее 0,1 А/м) магнитных полей на частотах до 30 МГц.
С незначительными изменениями характеристик антенна HFRA 5153 может быть использована до 50 МГц. Экранированная антенна от электрических полей имеет один виток.
Корпус HFRA 5153 (латунный никелированный) включает резистор 10 Ом, используемый для контроля в антенне тока при помощи высокоомных устройств (вольтметра, осциллографа).
Ток в рамочной приемной антенне (контрольное напряжение) прямо пропорционален создаваемой напряженности магнитного поля.

____________________________________________________________________________________________________________________________________________

Антенна HFRA 5157

Характеристики антенны HFRA 5157

• Тип: рамочная передающая антенна.

• Частотный диапазон: 0 – 30 МГц.

• Коэффициент КСВН: 9.

• Число витков: 2.

• Вх. импеданс: 453 Ом.

• Диаметр рамки: 100 мм.

• Макс. ток: 105 мА.

• Макс. напряжение: 48 В.

• Макс. мощность: 5 Вт.

• Соединение (тип): BNC.

• Крепление (резьба): 3/8″.

• Габариты: 160 мм x 112 мм x 62 мм.

• Вес рамочной антенны: 250 г.

Краткое описание антенны HFRA 5157

Антенна HFRA 5157 – рамочная передающая антенна, предназначенная для генерации точно определенных умеренных (менее 0,1 А/м) магнитных полей в диапазоне частот до 30 МГц.
С небольшими ухудшениями своих характеристик антенна HFRA 5157 может применяться также в диапазоне 50 МГц. Антенна HFRA 5156 состоит из 2-х витков и имеет экранировку от электрических полей.

____________________________________________________________________________________________________________________________________________

Антенна HFRA 5154

Характеристики антенны HFRA 5154

• Тип: рамочная передающая антенна.

• Диапазон: 0,1 – 30 МГц.

• Импеданс вх.: 50 Ом.

• Значение КСВН:

• Количество витков: 2.

• Коэффициент трансформации тока: 2:1.

• Диаметр рамки: 100 мм.

• Максимальный на катушке ток: 100 мА /100 дБмкА.

• Максимальное на разъеме для мониторинга напряжение: 5 В/134 дБмкВ.

• Максимальная подвод. мощность: 0,5 Вт/+27 дБм.

• Соединение (тип): BNC.

• Монтаж (резьба): 3/8″.

• Габариты: 160 мм x 112 мм x 62 мм.

• Вес антенны: 250 г.

Краткое описание антенны HFRA 5154

Антенна HFRA 5154 – это передающая рамочная антенна, предназначенная для генерации магнитных полей (менее 0,1 А/м) четко определенного уровня в частотах 100 кГц – 30 МГц.
С незначительными ухудшениями характеристик антенна HFRA 5154 может быть использована до 50 МГц. Экранированная антенна от электрических полей имеет два витка.
Корпус антенны (никелированный латунный) включает тороидальный трансформатор и нагрузочный резистор.

____________________________________________________________________________________________________________________________________________

Антенна HFRA 1356

Характеристики антенны HFRA 1356

• Тип: рамочная передающая антенна.

• Диапазон (номинальный): 13,56 МГц.

• Диапазон (рабочий): 13,56 МГц.

• Напряжение, наблюдаемое для H=1: 32 мВ/90 дБмкВ.

• Напряженность (max) магнит. поля в коротком цикле: 10 А/м.

• Наблюдаемое напряжение (max) в коротком цикле: 320 мВ/110 дБмкВ.

• Напряженность (max) магнит. поля в продолжительном цикле: 7 А/м.

• Импеданс на портах „Monitor“ и «Input»: 50 Ом.

• Коэффициент КСВН («input» порт):

• Рассеивание энергии (max) в «input» порте: 2 Вт/33 дБм.

• Диаметр кольца рамочной передающей антенны: 250 мм.

• Соединение устройства: BNC.

• Полоса пропускания антенны при -3 дБ: 370 кГц.

• Вес передающей рамочной антенны: 0,4 кг.

Краткое описание антенны HFRA 1356

Антенна HFRA 1356 – передающая антенна с пассивной рамкой, соответствующая частоте резонанса 13,56 МГц, с пропускной полосой 370 кГц (-3 дБ).
Передающая рамочная магнитная антенн HFRA 1356 предназначена для создания на частоте 13,56 МГц определенных магнитных полей для тестирования оборудования RFID
и устройств связи в ближнем поле (NFC). По NFC см. стандарты: ETSI TS 102 190, ECMA 340, ISO 18092.

____________________________________________________________________________________________________________________________________________

Необычная антенна для диапазона 160 метров от RA3ARN

Рейтинг:   / 5

Подробности

Просмотров: 2952

А. Симу хин (RA3ARN)
Работая на радиолюбительских диапазонах с корреспондентами, часто задаю им вопрос: «Работает ли радиолюбитель на диапазоне 160 метров?», и, в основном, слышу отрицательный ответ. Причина одна — нет возможности разместить полуволновые или полноразмерные антенны диапазона 160 метров. Где-то в 2007 году автор задумался над тем, чтобы как-то решить эту проблему. Было изучено много технической литературы и информации, размещенной в сети Интернет, но ничего приемлемого найдено не было. Тогда же мною были начаты опытные работы по изготовлению разных вариантов антенн с уменьшенными размерами для диапазона 160 метров. О результатах этих работ и конструкции не совсем обычной антенны для диапазона 160 метров рассказано в этой статье.
