Какие петли выбрать для подвального лючка? видео обзор

Виды люков

Лаз в погреб может закрывается либо полноценной дверью, либо напольным люком. Второй вариант более приемлем, поскольку напольные люки экономят пространство жилого помещения. Вход в подвал должен вписываться в интерьер дома и не выделяться на полу прямоугольным пятном. Напольный люк-невидимка может скрыть от посторонних глаз существование погреба. Такие дверцы полностью сливаются с половым покрытием в комнате, часто на них даже не устанавливают ручек или петель.

Большинство люков имеют прямоугольную форму, хотя при желании можно установить и полукруглую дверь в подвал. Кроме того, материал крышки бывает разным. Дверцы делают из дерева, фанеры или металла.

Технические требования

Выбор места для установки лаза необходимо сделать, исходя из следующих правил:

1. Вход должен быть расположен в неприметном месте, но не возле стены. Это требование обусловлено тем, что перпендикулярная поверхность помешает распахнуть створки люка.
2. Если вход в подвал располагается на кухне, то он должен находиться на месте, где не планируется установка какой-либо кухонной мебели. Открытая крышка люка не должна задевать столы, тумбы и элементы гарнитура.
3. Полотно двери должно выдерживать вес человека. Лучше всего укрепить его дополнительными железными перегородками или рамой.

Люк в полу должен иметь размеры, которые будут соответствовать габаритам хозяина. Минимальная площадь такого лаза составляет 75х75 см. При меньшем проеме спускать и вынимать продукты из подвала будет крайне проблематично. Стоит сразу же предусмотреть форму и расположение ручки.

Вход в погреб снабжают специальными опорами, на которые в дальнейшем устанавливают ставни. Для безопасности лучше прикрепить не менее четырех столбиков.

Лаз должен герметично закрываться, иначе холодный воздух будет просачиваться в жилое помещение

Кроме того, следует принять во внимание вес крышки люка. Если она получилась слишком тяжелой, то ее снабжают специальными пружинами или электроприводом для более удобной эксплуатации

Варианты петель

В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

1. Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
2. Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
3. Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
4. Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
5. Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

Материалы для входа в подземелье

Прежде всего, давайте рассмотрим, из каких составных частей изготавливается люк. Это каркас проема и непосредственно крышка. Каркас должен фиксироваться к проему анкерами и иметь выборку для крышки. Тогда она ложится вровень с каркасом и не проваливается вниз.

Установочная схема-чертеж напольного люка

Из каких же материалов можно изготовить напольный каркас для входа в подвал? В принципе, выбор небольшой — дерево и металл. Но порода дерева должна быть твердой не только потому, что люк будет частью пола, а еще и для того, чтобы влага и конденсат не проникали глубоко в структуру древесины и не оказывали на нее свое разрушительное влияние. Каркас под крышку изготавливается из бруса прямоугольного сечения, например, 60 х 40 мм для лучшего сопротивления на прогиб, а каркас проема — из толстой доски, например, 100 х 40 мм.

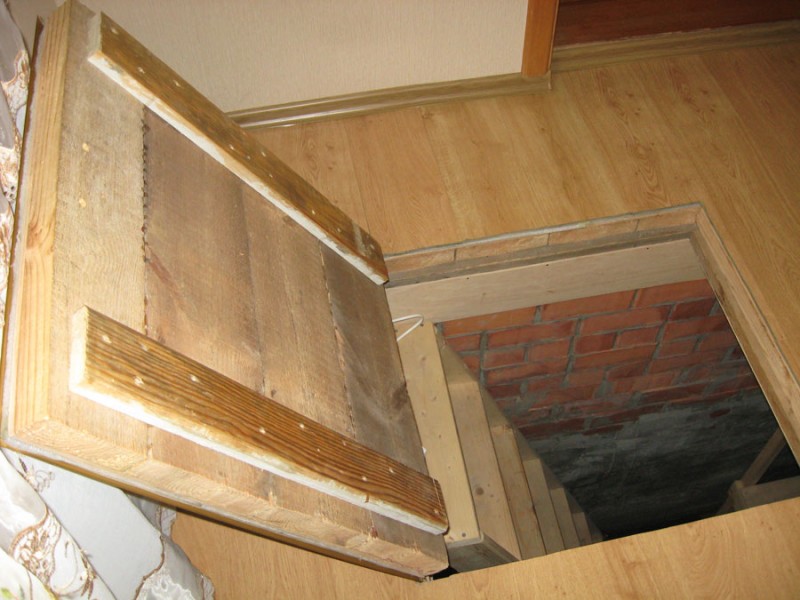

Люк для входа в погреб

Впоследствии можно будет обшить поверхность люка линолеумом или ламинатом. На фанеру можно приклеить и плитку, если пол и крышка находятся в одной плоскости.

Люк в подвал под ламинат

Пространство между брусом заполняется утеплителем и подшивается пароизоляционной пленкой. Низ деревянной крышки лучше подшить оцинкованным листом и загнуть его края на боковые стороны каркаса.

Армированный вход

В качестве конструкционного материала и альтернативы дереву может послужить металл. Уголок с толщиной стенки не менее 4-х мм используется для наружного каркаса, а профильная труба — для основания крышки.

Простая конструкция напольного люка из металла

Совсем другое отношение должно быть к люку, если вы решили его оборудовать в жилом помещении или, например, на кухне. В таком случае, он должен устанавливаться точно по уровню чернового пола. То есть непосредственно на стяжку. Тогда сверху него можно положить плитку или другой напольный материал и максимально завуалировать его присутствие.

Напольный люк-неведимка

Уголок, труба, лист и другие металлические составляющие люка существенно утяжеляют общую конструкцию. Если без них нельзя обойтись конструктивно, то можно облегчить изделие технологически. Черный метал тяжелый и «морально» неустойчив к воздействию влаги. Начинает окисляться и ржаветь. Выход рядом — использовать для каркаса алюминий. Прекрасная прочность поверхности, жесткость каркаса и самое основное для подвала — его антикоррозийные качества.

Люк в подвал из алюминия

Напольный вход в подвал находится на границе температур и влажности. Древесину нужно в обязательном порядке обработать антисептиком и покрывать ее слоями лака или олифы.Черный метал тоже не любит влагу. Поэтому, окрашивание в несколько слоев с предварительным грунтованием — обязательно. Алюминий же — самый неприхотливый материал для подвального люка.

Алюминиевый напольный люк под плитку

Материалы для входа в подземелье

Прежде всего, давайте рассмотрим, из каких составных частей изготавливается люк. Это каркас проема и непосредственно крышка. Каркас должен фиксироваться к проему анкерами и иметь выборку для крышки. Тогда она ложится вровень с каркасом и не проваливается вниз.

Из каких же материалов можно изготовить напольный каркас для входа в подвал? В принципе, выбор небольшой – дерево и металл. Но порода дерева должна быть твердой не только потому, что люк будет частью пола, а еще и для того, чтобы влага и конденсат не проникали глубоко в структуру древесины и не оказывали на нее свое разрушительное влияние. Каркас под крышку изготавливается из бруса прямоугольного сечения, например, 60 х 40 мм для лучшего сопротивления на прогиб, а каркас проема – из толстой доски, например, 100 х 40 мм.

Впоследствии можно будет обшить поверхность люка линолеумом или ламинатом. На фанеру можно приклеить и плитку, если пол и крышка находятся в одной плоскости.

Пространство между брусом заполняется утеплителем и подшивается пароизоляционной пленкой. Низ деревянной крышки лучше подшить оцинкованным листом и загнуть его края на боковые стороны каркаса.

Армированный вход

В качестве конструкционного материала и альтернативы дереву может послужить металл. Уголок с толщиной стенки не менее 4-х мм используется для наружного каркаса, а профильная труба – для основания крышки.

Совсем другое отношение должно быть к люку, если вы решили его оборудовать в жилом помещении или, например, на кухне. В таком случае, он должен устанавливаться точно по уровню чернового пола. То есть непосредственно на стяжку. Тогда сверху него можно положить плитку или другой напольный материал и максимально завуалировать его присутствие.

Уголок, труба, лист и другие металлические составляющие люка существенно утяжеляют общую конструкцию. Если без них нельзя обойтись конструктивно, то можно облегчить изделие технологически. Черный метал тяжелый и «морально» неустойчив к воздействию влаги. Начинает окисляться и ржаветь. Выход рядом – использовать для каркаса алюминий. Прекрасная прочность поверхности, жесткость каркаса и самое основное для подвала – его антикоррозийные качества.

Напольный вход в подвал находится на границе температур и влажности. Древесину нужно в обязательном порядке обработать антисептиком и покрывать ее слоями лака или олифы. Черный метал тоже не любит влагу. Поэтому, окрашивание в несколько слоев с предварительным грунтованием – обязательно. Алюминий же – самый неприхотливый материал для подвального люка.

Из чего и как сделать люк самому

Вы можете предусмотреть самую простую конструкцию из досок, или построить что-то по-настоящему функциональное и надежное — из металла. Каждый вариант имеет право на жизнь и может пригодиться в разных ситуациях. Для начала давайте разберем полное строение этого механизма.

1. Основу его составляет рама – практически во всех случаях эта деталь сваривается из металлического уголка. На фото рама сделана так, что укладывается в прямоугольный проем со снятой по краям фаской на ширину и толщину внешней части. Большинство самодельных моделей предполагает другое расположение. Представьте, что уголок провернут на 90 градусов против часовой стрелки, то есть он формирует полочки, в которые можно уложить щит из любого материала. Такой вариант проще в реализации, да и по характеристикам особо не уступает.

   Строение люка

2. Крышка люка – эта деталь должна быть очень прочной, так как именно она будет нести все нагрузки. В ее основе находится крепкая рама, поверх которой устанавливается основной материал (металл, дерево, фанера, ОСП и прочее). В магазинных люках каркасы обшивают гипсоволоконными листами, которые и прочность неплохую имеют, и адгезию к цементным растворам и клеям, что облегчает процесс отделки.
3. На передней части люка устанавливается скрытый замок, который управляется снаружи при помощи ключа четырехгранника. Соответственно, под язычок замка в раме должно быть предусмотрено ответное гнездо.
4. Соединяются эти две детали при помощи петель. Тут могут быть установлены простые дверные петли – их недостаток в том, что они остаются на виду, капотные петли от автомобиля – можно приобрести за копейки на любом авторазборе, и прочие скрытые конструкции, например петля-пантограф, угловая петля или шарнирные модели с пружинами.

   Скрытая петля-пантограф

5. Также они связаны подъемными газовыми механизмами – на самоделки их ставят редко и совершенно зря. Эти детали стоят недорого, но помогают с легкостью поднимать даже увесистые люки, плюс они являются эффективным упором, препятствующим самозакрыванию дверцы. Покупая газлифты, не стоит экономить. Недорогие китайские изделия не служат долго и могут подвести в любой момент.
6. Внутри рамы по контуру прокладывается уплотнительная резинка, которая не даст проникать из подвала запахам и сырости. Также она смягчает касание крышки люка рамы при закрытии.
7. Нередко крышка люка дополнительно утепляется. Для этого используется пенополистирол или пенополиуретан.

Люк-невидимка

Как выбрать материал? Правильнее всего будет посмотреть на сам пол и сделать люк таким же. Это гарантированно позволит облицевать поверхность одним и тем же отделочным материалом.

Как сделать?

Для достижения визуального эффекта отсутствия люка для погреба его покрытие должно полностью соответствовать покрытию всего пола. То есть если это дерево, то и крышка люка должна быть из такого же дерева. Или если это паркет, то и люк, соответственно, должен выглядеть так же.

Стандартный люк для погреба. Крышка люка делается с небольшим уменьшением размера, так чтобы полностью ложилась в проем подвального хода. Образовавшиеся зазоры не должны превышать 5 мм.В первую очередь к деревянному настилу прибиваются четыре опоры из бруса, которые и будут служить опорой для крышки. Заготовки из половой доски делаются по 80 см. Затем из фанеры вырезается квадрат 79 на 79 см. Зазор в 1 см откладывается между люком и полом, это позволяет предотвратить деформацию от воздействия влаги и перепадов температуры.

По высоте люк должен соответствовать черновому и чистовому покрытию и состоять из трех слоев:

1. фанерный лист, на который набивается обрешётка из реек;
2. в пространство между рейками укладывается утеплитель;
3. на рейки, фиксируя утеплитель, набивается финишный слой из доски;

Прибивание верхнего слоя лучше осуществлять параллельно половой доске. Такая конструкция имеет маленький вес, поэтому для нее подойдет крепление на обычные петли со стороны подвала с газовым доводчиком. Короб из пластика имеет свои преимущества, но более высок в цене.

Конструкция из металла должна быть крепкой по сравнению с деревянной. Крышку же для нее сделать самостоятельно проблематично. Для ее изготовления из стального листа толщиной не менее 3 мм вырезается основа. По периметру основы с внутренней стороны с помощью сварочного аппарата провариваются уголки, на которые крепятся ребра жесткости. Между ними располагается утеплитель.

Вся общая площадь крышки разделяется на 4 равные части. При проведении работ с металлом необходимо зачищать все швы. Ширина утеплителя должна полностью соответствовать ширине уголка. Сверху слой утеплителя фиксируется листом стали или жести при помощи саморезов. Для изготовления входной рамы уголок нарезается фрагментами по размерам отверстия люка. Далее уголки свариваются друг с другом и фиксируются к бетону анкерами, одна из сторон рамки будет играть роль опор для люка. На ее выступ крепится уплотнитель для сохранения тепла и защиты его от излишнего трения. Присоединение самой крышки к входной раме осуществляется армированными петлями с газовым доводчиком. Напольная плитка идеально подходит для отделки кухни.

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

1. Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.

   Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.

   Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки

2. Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
3. Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.

   Отрезной круг по металлу

4. Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.

   Форма макета, повторенная кусками металлической трубы

5. Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
6. Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
7. Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
8. Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.

   Практически готовые петли для люка

9. Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото. Предварительный монтаж петли для люка

   Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом

10. Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
11. Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
12. Далее полноценная установка люка.

    Установленный люк в открытом состоянии

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.
