Зажим массы

Как сделать своими руками?

Опытные мастера стараются свести все затраты, на приобретение вспомогательного и рабочего оборудования, к минимуму. Благодаря простоте конструкции для изготовления не нужно специальное оборудование или сложный инструмент.

Для сборки самодельного прибора следует подготовить следующий инвентарь:

1. Магнит. Рабочая часть агрегата. Он должен обладать достаточной мощностью для надежного крепления к металлу. Для этой цели оптимально подойдут магниты из старых автомобильных динамиков, мощностью 10-15 Вт.
2. Две шайбы. Их размер должен соответствовать диаметру магнита.

Порой бывает сложно подобрать шайбы под размер магнита. Гораздо проще изготовить шайбы самостоятельно из листового металла.

1. Набор метизов для фиксации сварочного кабеля.

Алгоритм выполнения работ:

1. Одна из шайб будет осуществлять контакт с рабочей плоскостью. В ней необходимо сделать отверстие, соответствующее размеру шляпки болта.
2. Шляпку обрезают до толщины шайбы.
3. После предварительной подготовки конструкцию соединяют сваркой. Изделие должно напоминать гриб, в котором резьбовая часть болта играет роль ножки.
4. На гриб надевают магнит. С обратной стороны ставят вторую шайбу.
5. На резьбу крепят сварочный наконечник, фиксирую всю конструкцию с помощью гаек.

Проверку работоспособности выполняют только в полевых условиях. Критерием качества будет правильное функционирование сварочного аппарата.

Масса для сварочного аппарата своими руками – отличный способ сэкономить, а также средство для проверки своих навыков по самодельному конструированию.

Грамотно собранное устройство прослужит ничуть не меньше заводского зажима.

Самостоятельное изготовление

Конечно, такой крепеж сварочной массы можно просто приобрести. Производители, которые изготавливают сварочное оборудование, выпускают и дополнительные приспособления в виде креплений. Но это лишние финансовые потери, такой контакт можно изготовить самостоятельно.

Изготовление магнитного контакта для сварочного кабеля своими руками довольно простое. Понадобится минимум инструментов, а детали могут быть под рукой.

• Во-первых, магнит. Это главная деталь всего устройства, которая обеспечит надежность крепления. Чаще всего можно увидеть самоделки, сделанные из магнита от автомобильных динамиков.
• Во-вторых, две шайбы по размеру магнита. Если использовать автомобильный динамик, то на одну из шайб можно наварить болт для дальнейшей сборки.
• В третьих, болт и гайка для зажима кабеля.

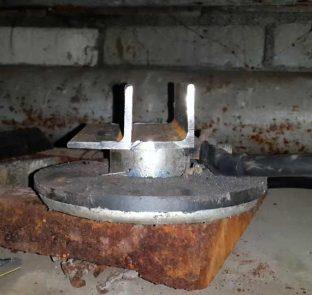

Сборку всей системы проводят таким образом:

1. Шайбы можно изготовить из листового металла, по размеру магнита. Если это динамик, то он обычно имеет круглую форму. Соответственно и шайбы должны быть такими же.
2. У нижней (та, что будет служить непосредственно контактом) сверлят отверстие по диаметру шляпки болта.
3. Саму верхушку болта нужно сточить до толщины шайбы.
4. Теперь эту конструкцию сваривают и зачищают. Должна получиться деталь в виде гриба с ножкой из резьбы.
5. Магнит надевают на болт, а сверху — вторую шайбу.
6. Теперь на шток с резьбой крепят конец кабеля массы и всю конструкцию стягивают гайкой.

Для опытного сварщика, знающего принцип работы массы на сварочном аппарате, изготовить требуемое крепление не составит труда. Самым примитивным контактом может стать закрепленный к кабелю кусок прутка, который закрепляют к заготовке парой точек сварки. Но, конечно, такое приспособление очень неудобно в использовании.

Также можно сделать самостоятельно и магнитный держатель для электродов. Что тоже уже зависит от личных предпочтений в удобстве работы.

Самодельная клемма на магните хороший вариант экономии средств. Хотя использовать такое крепление или нет — это уже смотрят на личные удобства в работе. Если сварка используется редко (как обычно в быту), то можно попросту обойтись стандартным зажимом.

Что Вы думаете по поводу удобства такого приспособления? Насколько целесообразно покупать или изготовить такую клемму массы? И стоит ли приобретать такое крепление заводского изготовления, если можно сделать его самостоятельно в своей мастерской? Возможно, у Вас иметься личный опыт по использованию, тогда просим поделиться им в блоке комментариев и принять участие в обсуждении.

Магнитная земляная клемма для сварочных работ

Долго охотился за этой вещью- производитель из Австралии, редко где есть, по некоторым данным устройство сняли с продажи. Брал до каруселей с курсом, ценник был на пределе, сейчас уже сильно бы подумал. Предназначение- быстрое подключение/отключение земляного контакта от сварочного аппарата к детали, дополнительный контакт при сварке.

Классическая «прищепка» в некоторых местах монструозна, особенно если деталь маленькая, или наоборот, когда деталь объемная и не имеет краев, за которые можно было бы ее зафиксировать, также хотелось получить дополнительную точку земляного контакта при сварке деталей с зазором- когда дуга до образования мостика между свариваемыми деталями тянется в сторону той, к которой подключена единственная точка земли.

Устройство рассчитано на максимальный ток до 200А, в комплекте есть зажимные метизы (болт, гровер, гайка) для подключения к кабелю. У производителя имеются устройства на большие токи, мне 200А достаточно.

Принцип действия основан на том, что при повороте ручки внутри поворачивается цилиндрический магнит, полюсы которого располагаются не классически, вдоль оси цилиндра, а поперек, в следствии чего замыкается или размыкается магнитопровод, которым служит основание устройства, оно либо примагничивается к детали, либо нет.

Т.е. сверху ручка, поворачивая которую по часовой стрелке на 90 градусов вы закрепляете клемму на детали, против часовой- освобождаете. На круглые трубы необходимо ставить чтобы выемка была соосна трубе, и помнить о том, что не стоит греть клемму свыше 80 гр. — вероятно может потерять свои свойства магнит. Также при переноске и хранении в «не прилепленном» состоянии — рекомендуется отключать, чтобы не получить травмы и не поломать что-то внезапно прилипшее к клемме.

Ход ручки плавный, мягкий.

Поставляется в блистере, имеется инструкция:

Внешний вид:

Снизу, виден паз, наличие которого увеличивает площать контакта при закреплении клеммы на круглых трубах

Оригинал инструкции

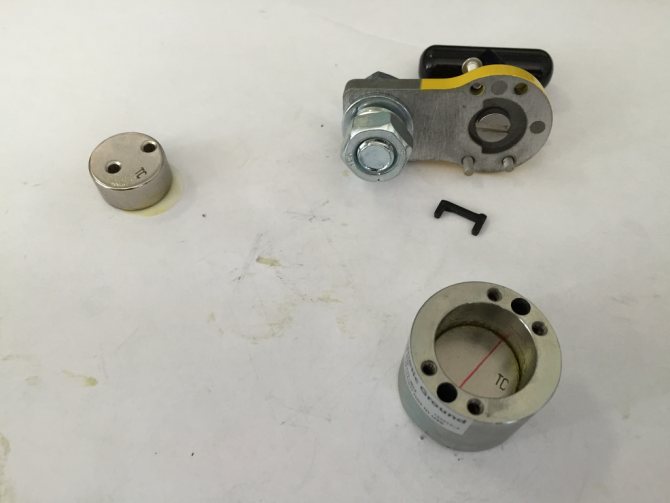

Что внутри, разборка

Фиксируется четырьмя болтами:

Верхняя часть

Низ с магнитом

Низ без магнита — вынуть проблематично, очень сильный

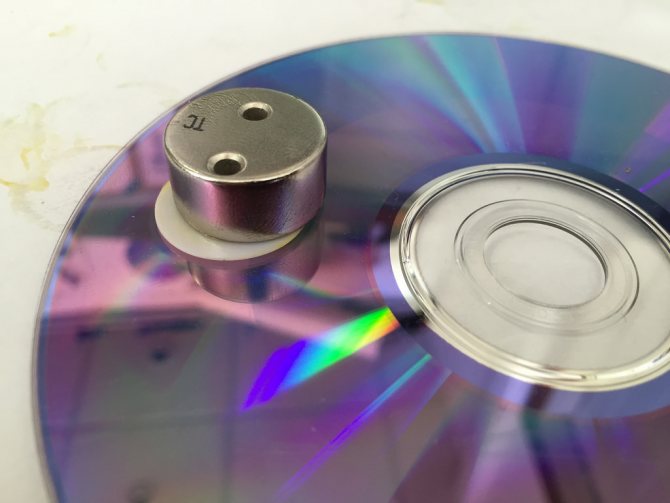

Магнит с прокладкой отдельно (прокладка антифрикционная, для уменьшения сцепления с нижней частью)

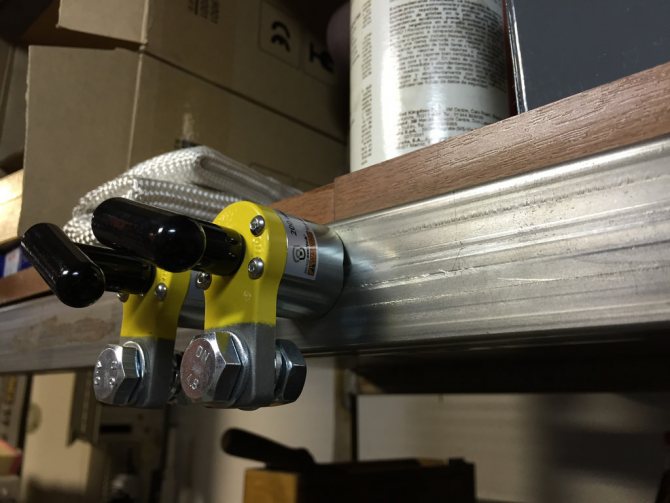

Пробую закрепить на плоском:

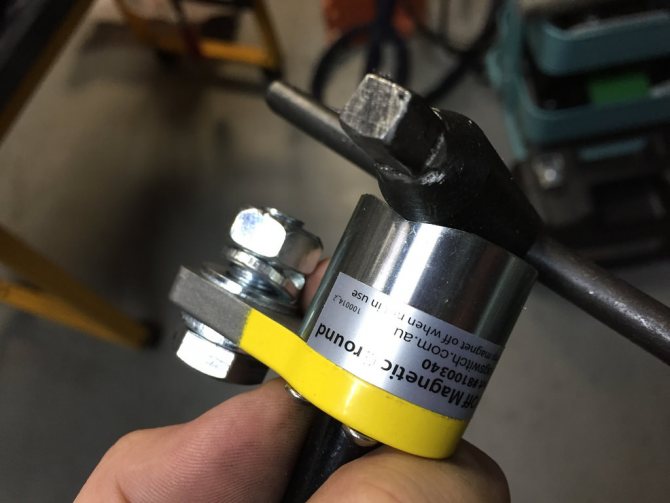

На круглом:

Пример использования с форума websvarka.ru

Держит для своих размеров очень прилично, с плоского и толстого оторвать рукой перпендикулярно плоскости получится, но с хорошим усилием. Очень удобная приспособление для сварочных работ, также можно пользоваться для фиксации, как ограничитель.

Как сделать магнитную массу для сварочного аппарата в домашних условиях?

Магнитная масса для сварки – это специальное приспособление, которое обеспечивает надежную фиксацию на металлических поверхностях. Это позволяет с комфортом выполнять сварочные работы на сложных поверхностях, где применение классических крокодиловых зажимов невозможно.

Существует множество вариантов исполнения конструкции, которые зависят от условий выполнения работ. Строение данного устройства не отличается особой сложностью. По этой причине некоторые мастера предпочитают пользоваться самодельными магнитами для сварки.

Что такое?

Данное приспособление монтируется на рабочую плоскость обрабатываемого изделия. Благодаря активному магнитному полю достигается прочное крепление, создавая замкнутый электрический контур – основное условие для образования электрической сварочной дуги.

Инструмент пользуется особой популярностью у начинающих сварщиков – для ознакомления с принципами работа понадобится несколько минут. Опытные специалисты применяют магнитную массу для сварочного аппарата при ответственных работах – сварке труб большого диаметра или соединении несущих узлов из профильных материалов.

Конструкция магнитного контакта и его характеристики

Состоит из двух узлов:

1. Держатель кабеля. К нему крепят кабель массы сварочного оборудования с помощью болтового соединения.
2. Магнитный узел. Размер магнита зависит от особенностей исполнения. Некоторый модели оснащены механизмом, который регулирует давление магнита на рабочую плоскость. Профессиональные аппараты имеют выключатели.

Части соединяют между собой жестким креплением. Основными характеристиками устройств являются:

1. Габариты и вес. Зависят от производителя и конкретной модели. Средний вес составляет 1-1,2 кг.
2. Сила притяжения к поверхности. Варьируется в диапазоне от 2 до 50 кг.
3. Сила сварочного тока. Максимальное значение параметра измеряется в амперах. Для моделей начального уровня он не превышает 200 А. Продвинутый инструмент способен функционировать при 400-500 А.
4. Тип исполнения. Выпускают специальные фиксаторы для углов с регулировкой зазора.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Как сделать своими руками?

Опытные мастера стараются свести все затраты, на приобретение вспомогательного и рабочего оборудования, к минимуму. Благодаря простоте конструкции для изготовления не нужно специальное оборудование или сложный инструмент.

Для сборки самодельного прибора следует подготовить следующий инвентарь:

1. Магнит. Рабочая часть агрегата. Он должен обладать достаточной мощностью для надежного крепления к металлу. Для этой цели оптимально подойдут магниты из старых автомобильных динамиков, мощностью 10-15 Вт.
2. Две шайбы. Их размер должен соответствовать диаметру магнита.

1. Набор метизов для фиксации сварочного кабеля.

Алгоритм выполнения работ:

1. Одна из шайб будет осуществлять контакт с рабочей плоскостью. В ней необходимо сделать отверстие, соответствующее размеру шляпки болта.
2. Шляпку обрезают до толщины шайбы.
3. После предварительной подготовки конструкцию соединяют сваркой. Изделие должно напоминать гриб, в котором резьбовая часть болта играет роль ножки.
4. На гриб надевают магнит. С обратной стороны ставят вторую шайбу.
5. На резьбу крепят сварочный наконечник, фиксирую всю конструкцию с помощью гаек.

Проверку работоспособности выполняют только в полевых условиях. Критерием качества будет правильное функционирование сварочного аппарата.

Масса для сварочного аппарата своими руками – отличный способ сэкономить, а также средство для проверки своих навыков по самодельному конструированию.

Грамотно собранное устройство прослужит ничуть не меньше заводского зажима.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

У опытных работников имеется набор разнообразных фиксаторов на все случаи жизни, включая и данный прибор.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Изготовление сварочного уголка

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

Теперь необходимо собрать все в одно целое.

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

Получилось все довольно красиво!

Как улучшить клемму массы?

С этой проблемой сталкиваются, как правило, начинающие сварщики. Приобретается бюджетный инвертор ручной дуговой сварки для сварки дома: для забора, ворот, навеса и т.д. Такой инвертор, стоимостью 6-10 тыс. рублей и выше комплектуется прищепкой «Крокодил». Помимо прочих отрицательных сторон такой прищепки, о которых уже говорилось выше, она, вероятнее всего, имеет стальные губки, покрытые тонким слоем гальванической меди (чтобы создавалось впечатление, что они медные). Проверить медь это или сталь очень просто, нужно поднести магнит. Если магнитится – значит сталь. Обычно еще не магнитится пищевая нержавейка в ненагартованном состоянии, но это уже совершенно другая история (читайте статью «Как определить, какой металл»).

Чем грозят стальные губки? Будут греться – сталь гораздо худший проводник, чем медь или латунь. Чтобы это не произошло, вы можете переделать дешевую прищепку стоимостью 40-50 руб. (если, конечно, у вас в хозяйстве найдется немного меди или латуни, например, пластина или трубка, шина).

Что нужно сделать? Нужно открутить родные губки, которые держатся на болтах, и по ним, как по шаблону, сделать другие губки. Достаточно, чтобы они в сечении представляли собой русскую букву «П». Без особых усилий вы получите хороший контакт на некачественной прищепке!

Типы зажимов массы

Зажимы массы для сварочных аппаратов, в зависимости от характера фиксации, могут быть нескольких типов. Далее мы рассмотрим основные виды зажимов, а также их преимущества и недостатки.

1. Зажим массы сварочный “крокодил”

Наиболее часто исполнители применяют для заземления зажим типа “крокодил” (“прищепка”), который крепится непосредственно к детали.

Достоинства:

• надежность соединения с поверхностью детали;
• удобство и быстрота использования;
• минимальное сопротивление соединения;
• возможность произвести фиксацию деталей различной геометрической формы, в том числе со сложной конфигурацией;
• большая степень раскрытия.

Также следует выделить основные недостатки:

• невысокий, по сравнению с другими типами, уровень прочности некоторых компонентов – пружина;
• данный тип зажима применяется только в тех случаях, когда существует возможность крепления непосредственно к изделию.

Зажим типа “крокодил” необходимо выбирать, полагаясь на общие рекомендации. Клеммы данного вида выпускаются в трех основных модификациях: зажим массы  300А, 200А и 500А. В зависимости от модели сварочного аппарата и силы тока, которую он выдает, нужно определить оптимальную модификацию. Для проведения работ на профессиональном уровне рекомендуется приобретать зажим на 400-500А.

Важно! Следует отметить, что использование зажима-“прищепки” при сварке труб большого диаметра невозможно.

Полезное видео

Рекомендуем посмотреть советы, как продлить жизнь прищепки, которая шла в комплекте с аппаратом и что учесть при покупке новой.

2. Магнитная масса для сварки

Сварщики достаточно часто используют магнитный зажим массы. Данный тип обладает целым спектром достоинств:

• возможность закрепить контакт на любую поверхность или конструкцию, в том числе и на трубы;
• простота конструкции обеспечивает долговечность и бесперебойную работу;
• отсутствие пружин и других механизмов также способствует долгой эксплуатации;
• магнит на массу для сварки способен выдерживать перепады напряжения и не перегорать;
• успешно применяется в труднодоступных местах;
• большая площадь контакта гарантирует надежность крепления.

Недостатки:

• ненадежное крепление контакта на малые по площади детали, например, арматура;
• невозможность закрепления зажима на изделия из цветных металлов;
• магнит нужно периодически очищать от загрязнений, в частности от металлической стружки;
• следует избегать перегрева магнита, иначе он может размагнититься; перегрев случается, если клемма крепится на грязную поверхность.

3. Струбцина

Зажимы массы для сварки типа струбцина применяются реже, чем два перечисленных выше вида. Данная разновидность клемм также обладает несколькими достоинствами:

• высокая степень надежности крепления, так как фиксация осуществляется с помощью винта с шестигранной головкой;
• хороший контакт с рабочим изделием обеспечивает плавный переход тока.

В качестве недостатков можно выделить достаточно сложное строение механизма и сравнительно большие габариты клеммы.

4. Центратор

В редких случаях специалисты выделяют зажим типа центратор, предназначенный для центрирования и прихватки предварительно расположенных в нужном положении труб. Также может применяться для соединения сварочных деталей.

Преимущества данного типа:

• обеспечение плотного контакта;
• гарантирует точность сварки;
• подходят для труб различных диаметров.

Недостатки:

• ограниченная сфера применения;
• высокая стоимость, по сравнению с другими типами зажимов.

Полезное видео

Рекомендуем посмотреть ролик, который содержит рекомендации, как продлить жизнь комплектной массы крокодила и какую лучше выбирать для покупки.

И еще один обзорчик от опытного сварщика, в котором есть некоторые хитрости.

Магнитная масса для сварки, стоит ли покупать?

У многих из вас, в голове крутится вопрос, сделать самом или купить… Дело конечно каждого, так сказать индивидуальное. Но если у вас нет лишнего времени или попросту желания для изготовления магнитной массы, то конечно лучше купить. В магазинах предоставлен серьезный ассортимент. Так что, каждый сможет выбрать что-то непосредственно по своим потребностям и индивидуальным взглядам…

Рекомендации и советы по выбору магнитной массы

Для тех, кто уверен в том, что хочет купить магнитную массу для сварки оформлялся данный абзац

И так, на что обратить внимание при выборе, какая масса лучше для дома и гаража, а какая для производства. Возможно вы ищите магнитную сварочную массу для поездок на монтаж металлоконструкций

Всем эти требования может удовлетворить магнитная масса.

Тем временем, вы можете ознакомиться с таким чудом для сварки как маска с подачей воздуха.

И так, если вам нужна магнитная масса для поездок на монтаж, выбирайте легкую и менее габаритную, а так же, с функцией включения и выключения магнитного поля. Во-первых, во время монтажа металлоконструкций не редкость, когда необходимо выполнять сварочные работы на высоте. Более того, монтаж это условия не всегда комфортные. Вообщем, чем масса будет меньше и легче, тем комфортнее окажется процесс её использования, да и весь рабочий…

Если же вы выбираете сварочную магнитную массу для гаража или домашней мастерской. А в указанных условиях, как правило, сварочные работы производятся стационарно… Выбирайте массу с силой примагничивания в районе 5 кг

А так же, обратите внимание на силу тока, с которой она сможет работать — 200-250 А

В том случае, если рассматриваемое магнитное устройство необходимо для производственных сварочных нужд, следует выбрать мощное и надежное. Сила тока должна составлять не менее 300 А, а усилие прижима как минимум 10 кг. Так же, желательно рассмотреть магнитную сварочную массу с функцией настройки силы примагничивания и кнопкой включения и выключения магнитного поля.
