Тележка для сварочного аппарата: как сделать своими руками?

Время чтения: 3 минуты

Современные сварочные агрегаты стали меньше и легче, некоторые модели можно даже повесить на плечо и забрать на высоту, чтобы произвести сварочные работы. Но эти утверждения справедливы относительно маломощных инверторов, которые приобретаются начинающими или домашними сварщиками. А что делать, если вы хотите купить большой профессиональный полуавтомат и при этом быть мобильным?

Самое простое и недорогое решение этой проблемы — сварочная тележка. Компактная тележка для сварочного аппарата позволит нагрузить ее, при этом удобно и быстро перемещать за счет колес. В этой статье мы расскажем, какой должна быть тележка и как сделать ее своими руками.

Общая информация

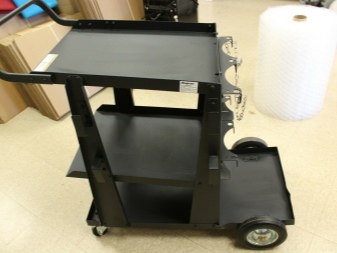

Тележка для сварочного полуавтомата с баллоном имеет предельно простую функцию — перемещение оборудования из одной точки в другую с минимальными физическими усилиями. Но, несмотря на такие простые требования, тележка должна быть изготовлена с учетом некоторых особенностей, чтобы быть максимально универсальной и удобной.

Прежде всего, определитесь с грузоподъемностью тележки. Сколько она должна выдерживать? 100? 200 килограмм? Именно с этого и стоит начинать проектирование, если вы собираетесь делать чертеж сами. Оптимальная грузоподъемность тележек под сварочный аппарат с газовым баллоном — 250 килограмм.

Также обратите внимание на дополнительные ниши и отсеки. Ведь помимо сварочного аппарата и баллона вам нужно хранить кабели, присадочную проволоку и прочие мелочи

Предусмотрите заранее места для хранения.

Конечно, лучшее решение — это покупная сварочная тележка, которая сделана профессионалами на производстве и испытана. Но если вы хотите сэкономить или представленная в магазине тележка вам не подходят по габаритам, то можно изготовить ее для полуавтомата с баллоном своими руками.

Тележка своими руками

Тележка под сварочный аппарат может быть изготовлена из различных материалов. Это может быть профильная труба, металлические пластины, металлические уголки и пр. Словом, все, что вам удастся найти в ближайшем магазине или у себя в гараже.

Сначала нарезаем заготовки в соответствии с вашим чертежом. Если у вас нет чертежа, можете использовать чертежи из открытого доступа. Например, такой:

Далее шлифуем детали, если это необходимо. Сварку нужно начинать с каркаса,  и лишь затем приваривать полки, место под баллон и т.д. Если вы используете присадочную проволоку при сварке, то ее состав должен быть схож с составом металла, который вы варите

Это крайне важно для формирования прочных и надежных швов. А мы помним, что тележка должна выдержать немалый вес

После сварки зачистите швы с помощью шлифовальной машинки или болгарки. Это делается исключительно из эстетических соображений. Если красота вашей работы вам не важна, то можете проигнорировать этот этап.

Положите сваренную конструкцию таким образом, чтобы получить доступ ко дну тележки. По краям приварите металлические пластины с колесами. Также колеса можно просто приварить прямо к каркасу. Сами колеса должны быть изготовлены из толстой резины и поворачиваться на 360 градусов.

Вот и все, тележка для сварочного полуавтомата своими руками готова. Данная  варочная тележка достаточно проста в изготовлении, надежна и стоит совсем недорого. При желании вы можете покрасить тележку в какой-нибудь цвет. Мы советуем использовать аэрозольные краски (те, что в баллончиках). Они удобны и позволяют окрасить всю тележку за раз.

Вместо заключения

Сварочная тележка — это удобное и недорогое приспособление. Ее можно купить, а можно сделать своими руками с минимальными затратами. В некоторых случаях вам даже не придется покупать материалы для ее изготовления, если у вас есть в гараже обрезки профильных труб или подобных металлических деталей. В таком случае ваши затраты будут равны нулю.

Популярные производители

Рейтинг производителей открывает модель для транспортировки Aurora Pro 14768. Тачка предназначена для перемещения сварочного полуавтомата с баллоном.

Также тележка имеет полки для хранения и перевозки рабочего инвентаря.

Размеры полок:

• верхняя — 28х44 см;
• средняя — 28х38 см;
• нижняя — 29х41 см;
• под баллон — 29х26 см.

Модель Ferrline CH-46 имеет надежную и прочную конструкцию, которая способна выдержать нагрузку до 46 кг. Имеет полки для преобразователя, проводов и размещения дополнительных сварочных инструментов. Цепи выступают в качестве фиксаторов для баллона. Как и предыдущая модель, телега имеет высокое основание. Это значительно облегчает настройку аппарата. Передние поворотные колеса изготовлены из цельной резины, что увеличивает маневренность на неровных поверхностях.

Тележка СТ-1. Предназначается для перевозки сварочных полуавтоматов с баллоном. Прочная конструкция весит 29 кг. Удобна для транспортировки оборудования в условиях цеха, производства и в гаражах.

Транспортная тачка от компании Kemppi PM-500. Финская модель тележки отличается прочностью и мобильностью. Удобные ручки позволяют с легкостью управлять устройством, не прилагая больших усилий. Основание 4-колесное. Два колеса поворотные. Тележка используется для перемещения полуавтоматов в условиях производства с ровным полом.

Kemppi ST-7. Тачка двухколесная. Задняя часть имеет площадку в виде совка для размещения баллона. Конструкция очень устойчива благодаря прочному материалу и вертикальному основанию. Небольшой вес (12 кг) позволяет перевозить оборудование в условиях производства на неровном покрытии.

Тачка RedHotDot 033931. Модель тележки имеет стальную, прочную конструкцию с лотком под баллон. Поворотные передние колеса выполнены из цельной резины, что обеспечивает удобную перевозку и улучшенную маневренность. Тачка позволяет транспортировать сварочное оборудование даже на неровной поверхности. Вес телеги — 82 кг, что считается немалым.

Тачка EWM Trolly 55-5. Стальная 4-колесная конструкция имеет надежное основание и удобные ручки. Предназначена для перемещения полуавтомата для сварки с баллоном. Предполагается использование тележки на неровном полу. Вес телеги — 35 кг. Длина — 1 метр 13 см, ширина — 50 см, высота — 1 метр 10 см.

Модель Eastwood MigTig Plasma Welding Cart 350. Качественное и надежное изделие для транспортировки сварочного полуавтомата с баллоном. Имеет 3 полки для перевозки нескольких инверторов и дополнительных инструментов сварщика. Надежную фиксацию обеспечивает специальный фиксатор Tig Rod. Корпус имеет усиленные, прорезиненные, литые колеса. Открытая задняя часть обеспечивает доступ к проводам. Также имеются специальные крючки для кабелей.

Тележка для перемещения оборудования Welding Cart Welder Plasma Cutter Cart-3. Тачка отлично подойдет для транспортировки сварочного агрегата в условиях домашнего гаража и мастерских. Корпус телеги изготовлен из высококачественной стали. Надежная стальная конструкция оснащена жесткими передними колесами, которые увеличивают маневренность. Задние прорезиненные колеса обеспечивают дополнительную устойчивость. Несколько полок предусматривают размещение инвертора и инструментов.

Компания «Энергия-Сварка» выпустила универсальную модель ТУ. Тачка предназначена для перемещения не только полуавтомата, но и другого сварочного инвентаря. Стальной и прочный корпус имеет основание с передними колесами улучшенной маневренности. Большие задние колеса повышают устойчивость всей конструкции. Максимальная нагрузка — 150 кг.

Шаг 14: Все идет хорошо, но следует оговориться

Мы только собирались приварить две оцинкованные шайбы, как вдруг вспомнилось, насколько пары цинка вредны для человеческого организма

Казалось бы, сколько той оцинковки на этих шайбах, но все же принять меры предосторожности не будет лишним! Хотя нашему человеку все «по барабану», приходилось неоднократно сталкиваться с печальными примерами. Опытным сварщикам в бурсе подбросили сварку латуни (напомним, что латунь – это сплав меди с цинком)

Никто, ясное дело, и не думал о применении каких-то средств индивидуальной защиты (хотя бы надели респираторы) и все варилось как есть. После чего вечером все присутствующие в комнате в момент сварки почувствовали себя крайне плохо. Отравление!

Пары цинка крайне токсичны и вредны даже в небольших количествах! Мы не стали использовать респиратор для защиты органов дыхания. Удерживая шайбы в плоскогубцах, мы просто –напросто сняли покрытие с помощью болгарки. Затем шайбы были приварены по месту. Нужно также отметить, что мы работаем в гараже с хорошей вентиляцией рядом с открытыми воротами.

Критерии выбора

Перед покупкой тележки необходимо знать размеры сварочного полуавтомата и баллона.

Имея эти данные, можно отправляться за тележкой.

При выборе стоит уделять внимание следующим аспектам

1. Высокий показатель грузоподъемности. Рекомендуется брать устройства с запасом веса.
2. Габариты. Выбор зависит от габаритов помещения, где будет использоваться тачка. Транспортная тачка должна свободно проезжать в проемах шириной до 70 см и поворачиваться под прямым углом.
3. Конструкция и качество покрытия. Устройство тележки включает в себя несколько полок и ящик для размещения инвентаря, надежные крепления, открывает свободный доступ к шлангам и инвертору. Высокие телеги более удобны в том плане, что для настройки инвертора не нужно наклоняться. Качество покрытия тоже играет немаловажную роль. Лучше, чтобы тележка имела покрытие из порошковой краски.
4. Колеса. Средний диаметр колес — 20 см. Колеса должны иметь цельные прорезиненные шины. В этом случае тележка будет легко преодолевать препятствия на неровном покрытии. Если транспортировка сварочного полуавтомата предполагается на открытой местности или на грунте, рекомендуется выбирать устройства с колесами диаметром в 25 см.
5. Наличие специальных крючков. Для удобства использования производители оснащают свои конструкции барабанами и крючками для того, чтобы наматывать на них провода.
6. Вместительность. Лотки и полки для хранения должны вмещать дополнительный инвентарь и оборудование. Мелкие предметы не должны скатываться и выпадать из тележки.
7. Устойчивость. Вертикальные конструкции более устойчивы. Нагрузка на конструкцию распределяется равномерно. При выборе других моделей необходимо убедиться, что устройство тачки исключает её опрокидывание.

Для транспортировки баллона большого объема лучше приобрести 2-колесную тачку. Баллон располагается вертикально, а лоток под агрегат — параллельно над осью.

При перевозках оборудования малого и среднего объема выбирают 3- или 4-колесную телегу. Размер зависит от габаритов лотка для оборудования. Баллоны располагают под этим лотком.

Тележки для сварочного полуавтомата — удобное транспортное средство, которое позволяет перемещать оборудование в различных условиях. Выбор конструкции зависит от многих факторов. Данная информация и советы по выбору помогут подобрать качественную и прочную тележку.

О том, как сделать тележку для сварочного автомата, смотрите далее.
