Велоприцеп для детей своими руками

Шаг 6: Рама прицепа.

Рама прицепа была изготовлена из 1/2 дюймовой тонкостенной металлической трубки.

Изготовление рамы я начал с двух отрезков верхней и нижней части каркаса. Так как мне было сложно создать в передней части прицепа ровный полукруг большого радиуса, как у прицепов BOB, то я решил ограничиться маленьким радиусом изгиба и короткими прямыми перемычками между верхней и нижней частями каркаса. На данном этапе меня не заботила общая длина труб — главное, чтобы верхняя и нижняя части каркаса точно соответствовали друг другу.

Сборку рамы я начал с эскиза. По нему я изготовил макеты, по которым и собрал раму в металле.

Я вырезал опорные пластины из 1/8 дюймовой стали и приварил их спереди к верху и низу каркаса под углом, как на макете. Опорные пластины крепились к верхней и нижней части шарнирной трубы, таким образом определив расположение нижней и верхней передней части каркаса рамы.

Затем с каждой стороны я приварил вертикальные стойки между нижними и верхними трубами.

Чтобы определить желаемую длину каркаса, мне пришлось в очередной раз сделать макет. Я сварил верхнюю поперечную часть, обрезал боковые рельсы до нужной длины и приварил вертикальные стойки сзади.

Диагональные перегородки с каждой стороны необходимы для усиления жесткости рамы. Также я взял большие стальные гвозди, обрезал их и приварил в отверстия в нижней части диагональных перегородок, чтобы в местах соединения они работали в качестве пружинного амортизатора.

Тележки для велосипедов

Несмотря на рост популярности, велосипед до сих пор воспринимается как снаряд для занятий спортом или забава для детей и подростков. Но это в корне неверно, так как он способен выполнять многие функции, которые обычно возлагаются на автомобили. Велосипед в качестве дешёвого городского транспорта набирает обороты, а вот грузовые модели на дорогах бывшего СССР увидишь нечасто. Видимо, виновата в этом инерция мышления. Но в других странах специальный байк, перевозящий пассажиров или товары, вовсе не редкость, а обыденное явление. Существует большое количество различных грузовых аппаратов, конструкция которых адаптирована именно к этим целям, однако их применение оправдано далеко не всегда. Во многих случаях гораздо проще использовать специальный прицеп или тележку для велосипеда.

Преимущества и недостатки

К положительным сторонам использования прицепа по сравнению с багажником можно отнести следующие:

• смещенный вниз центр тяжести меньше влияет на устойчивость конструкции;
• меньший износ подвески велосипеда;
• повышенная грузоподъемность (возможность перевозить крупногабаритный груз, детей, животных).

К недостаткам данной конструкции относятся:

• инерционность: чтобы разогнать или остановить на спуске или подъеме загруженный велоприцеп, потребуется приложить немало усилий;
• удлиненность конструкции;
• низкая проходимость велосостава по сыпучим грунтам и рыхлой земле;
• сложность передвижения в узких местах;
• необходимо слезать с велосипеда для преодоления препятствий на дороге (бревен, ям, канав).

Делаем платформу

Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.

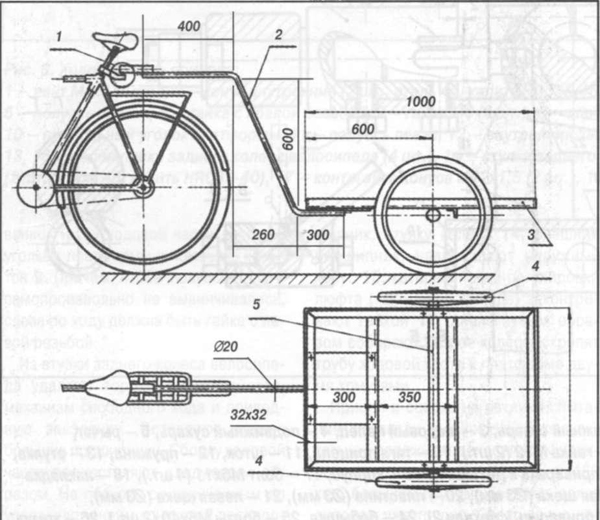

Примерная схема работы

Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, туристические походы) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.

Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.

Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.

Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.

Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.

Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. При создании такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.

Стоимость велосипедных багажников высока, и не каждый велосипедист сможет выложить за такой апгрейд около тысячи рублей или даже больше. Да и зачем так тратиться, если можно сделать багажник на велосипед своими руками.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Как сделать велосипед из дерева своими руками. Рама из дерева не только стильный, но и практичный элемент велосипеда. Создаём прочную деревянную конструкцию.

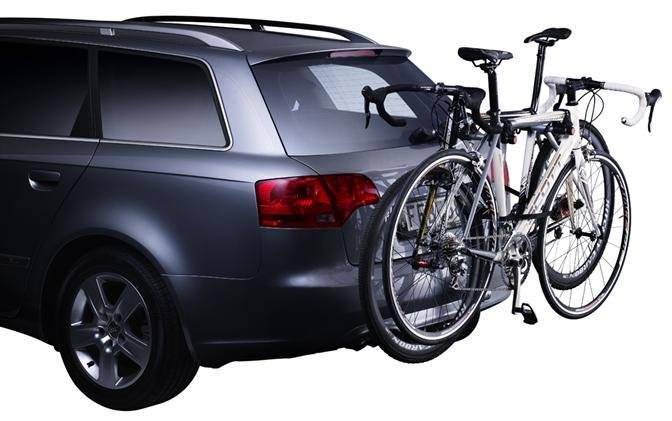

Фаркоп для велосипеда: виды и особенности

Более удобный способ перевозки велосипеда на автомобиле предполагает наличие непосредственно фаркопа. Если вы ещё не используете данный сцепной механизм, стоит рассмотреть возможность его установки. Во-первых,фаркоп служит для сцепки авто с прицепом. Его использование чрезвычайно удобно для поездок за город, на рыбалку, дачу, для перевозки строительных материалов, в частном деле. Во-вторых, даже если вы не предполагаете в ближайшее время приобрести легковой прицеп, фаркоп для велосипеда – чрезвычайно удобная штука.

Имеется 2 вида такого крепления: “подвесная” фиксация и “платформа”.

Подвесные велокрепления предполагают фиксацию велика за раму при помощи специальных ремней-хомутов, колёса же висят в воздухе. Такие крепления компактны, не вызывают сложностей в установке, просты в использовании. Подходят для поездок на небольшие расстояния.

Преимущества велокреплений:

1. За счёт компактности, удобно хранить фиксирующее устройство.
2. Можно перевозить до 3-х велосипедов.
3. Надёжная конструкция, не наносящая вреда авто.

Для более масштабных путешествий используются платформы. Велосипед устанавливается в специальные желоба двумя колёсами. Платформа оснащена осветительными приборами, которые повторяют сигналы автомобиля. Плюс данного способа транспортировки – в уверенном закреплении байка. Кроме того, у дорожной полиции не будет вопросов относительно ухудшенного обзора регистрационного номера – он выносится за крепление.

Преимущества платформ:

1. Наиболее удобный способ перевозки велосипедов.
2. Одновременная перевозка 2-4 байков.
3. Особенная конструкция не запрещает свободный доступ к багажнику.
4. Нет проблем с дальними поездками.
5. Номерной знак и задние фонари устанавливаются на платформу, поэтому они не останутся скрытыми.

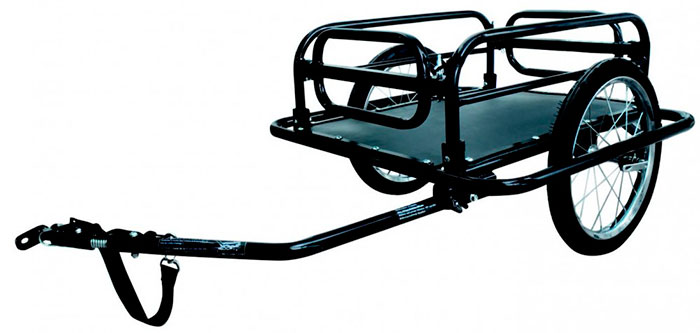

Устройство велосипедной тележки

Когда речь заходит о тележках для велосипедов, то между ними и прицепами обычно ставят знак равенства, однако это не совсем правильно. Оба эти понятия обозначают специальное приспособление, предназначенное для перевозки грузов или пассажиров, однако в их конструкции существуют определённые различия. Прицеп может иметь только одно колесо, а у тележки их должно быть как минимум два. Можно сказать, что любая тележка является прицепом, но далеко не каждый прицеп – это тележка. Одноколёсные трейлеры используются в основном туристами и путешественниками для перевозки багажа, а нас в первую очередь интересует их применение для более утилитарных и приземлённых целей.

Итак, велосипедная тележка обычно имеет от двух до четырёх колёс, которые прикреплены к специальной раме. Такая рама может изготавливаться из металла, а в некоторых случаях – из дерева. Обычно в промышленных образцах используются трубы квадратного или круглого сечения из стали или алюминиевых сплавов. Дерево, благодаря своей дешевизне и лёгкости обработки, широко применяется в изделиях домашних мастеров.

Как правило, в конструкции прицепов используются велосипедные колёса со спицами, их диаметр не имеет особого значения и может быть самым разным. Некоторые модели комплектуются сплошными металлическими колёсами с цельными резиновыми шинами, похожими на те, которые ставятся на детские велосипеды и ручные тележки для багажа. Ось каждого колеса закрепляется в раме отдельно в специальных посадочных гнёздах, похожих на велосипедные дропауты. Общая ось для колёс используется редко.

Тележка соединяется с велосипедом с помощью специальной жёсткой сцепки или дышла. Места крепления могут различаться в зависимости от конструкции прицепа. Самыми распространёнными являются подседельный штырь, задняя ось, верхние или нижние перья заднего треугольника, а также багажник. Фиксация производится с помощью шарнира или муфты. На некоторые модели устанавливается фаркоп. Многие самодельщики применяют цепи, тросы, кабели и другие импровизированные приспособления, однако такие крепления ненадёжны и могут представлять опасность.

На многих прицепах устанавливаются крылья и брызговики для защиты груза и пассажиров от грязи и камней, летящих из-под колёс, а также амортизаторы.

Основные типы велоприцепов

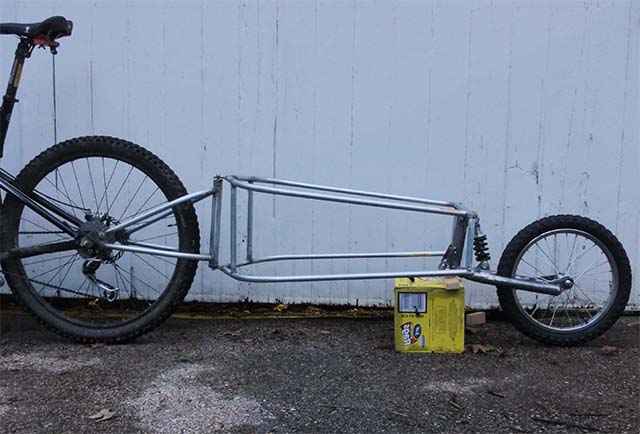

Одноколесные и двухколесные. Первый вариант – это, по сути, тачка, зацепленная на раму. Обладает невысокой устойчивостью, в отличие от своего «тягача»: у него-то два колеса, а у прицепа одно. Хорошо подойдет для перевозки малогабаритных и легких грузов, в противном случае ухудшится маневренность велосипеда. Туристические модели с одним колесом могут выдерживать и больший вес.

Двухколесный велоприцеп предназначен для вещей потяжелее, чем одноколесный. Он не виляет в стороны, однако на поворотах его может заносить. Сама конструкция выглядит солидно, да площадь днища телеги больше.

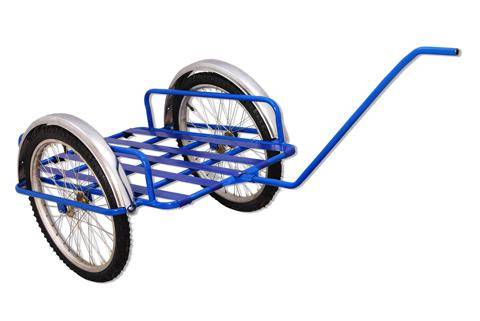

Стандартные велосипедные прицепы с двумя колесами используются для небольших и средних весов и называются универсальными. Отлично помогут в перевозке урожая с дачи, сельскохозяйственного мусора с участка, крупногабаритных, но нетяжелых предметов в черте города и за ним.

Для транспортировки тяжестей до 100 кг изобрели специальный грузовой прицеп повышенной прочности. Конструкция отличается выносливостью и неприхотливостью, правда, и требует соответствующий велосипед. Подойдет городской синглспид, МТБ и гибрид. Крепить к шоссейнику нецелесообразно, т.к. эти байки созданы не для перевозок, хотя и отличаются хорошими показателями выносливости.

При использовании прицепа такого типа не забываем, что груз не должен выглядывать за пределы кузова. Насколько выгодно его использовать? Часто приходится менять местоположение громоздких предметов (например, телевизора, кирпичей, досок) в пределах 10 – 15 км? Тогда грузовой велосипедный прицеп именно для вас.

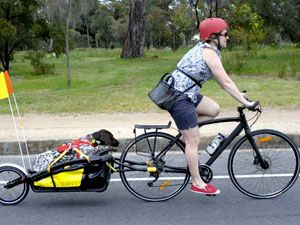

Специально для перевозки маленьких детей изобрели велоколяски с креплением на раму. Не каждый велосипед имеет оборудованные детские сиденья, а дитя хочет покататься или оставить его дома не с кем. На помощь и придет велоприцеп для детей.

Отличительные особенности:

• устойчивость конструкции;
• боковая защита от выпадения на ходу;
• крыша;
• много свободного пространства.

Кроме крытых колясок, в продаже можно встретить и открытые велоприцепы. Они, как правило, для детей постарше, от 3-х лет. Стоит ли покупать такой прицеп, решать родителям. Хотя куда полезнее научить своего ребенка кататься на велосипеде самому.

Как сделать прицеп для велосипеда своими руками? Инструкция

Более двух веков велосипед считается уникальным изобретением человека. Для увеличения его функциональных возможностей возникла необходимость использовать дополнительные конструкции. Одной из них является прицеп для велосипеда. Это устройство позволяет увеличить грузоподъемность байка.

Полезные качества прицепа

Одним из преимуществ велоприцепов является количественное и весовое увеличение перевозимого велосипедом груза. К тому же это не причиняет никаких повреждений при движении, так как вся нагрузка сосредоточена на прицепе. Также многие приспособились перевозить в них детей. Для этого прицепы оборудуются специальными сидениями. К тому же стало возможно перевозить крупные грузы на велосипеде.

Специально разработанный велоприцеп с одним колесом способен разместить весь груз владельца, при этом дает возможность передвигаться по узким тропинкам и спокойно ездить по неровным дорогам.

Прицеп, предназначенный для перевозки детей более требовательный, чем грузовой. Он должен иметь более жесткую конструкцию, также в обязательном порядке он должен оборудоваться ремнями безопасности и амортизаторами. Об этом не стоит забывать при создании прицепа своими руками. Заводское приспособление для перевозки детей в обязательном порядке проходит краш-тест, похожий на автомобильный.

Разновидности прицепов

Самыми распространенными прицепами являются двухколесные, которые могут использоваться для перевозки грузов и детей. Модели с одним колесом больше напоминают тандем с гибкой сцепкой. По сути он является еще одним местом с независимым цепным приводом. На прямых участках дороги такой прицеп идет отлично, но на поворотах колесо перестает катиться.

Самая не популярная модель представляет собой прицеп прикрепленный впереди велосипеда. Получается так, что его постоянно необходимо толкать, плюс к этому управлять таким устройством значительно сложнее.

Как изготовить прицеп для велосипеда своими руками

В теплое время года многие жители города пересаживаются с общественного транспорта на легкий в управлении велосипед. Чтобы прилучить к прогулками на воздухе детей, некоторые используют детский прицеп. Такие конструкции довольно недешевые, поэтому велосипедисты с руками изготавливают их самостоятельно, придавая им желаемый вид. Существует один очень легкий способ сборки прицепа для байка.

Материалы

Сборка велоприцепа

Подготовив весь необходимый материл, следует начинать сборку прицепа. Основным элементом конструкции является рама, поэтому требуется создать его схематический чертеж. Он будет служить шаблоном для изгибания труб. Для этого необходимо раздобыть большой лист бумаги, на котором нужно будет нарисовать форму рамы. Самым оптимальным вариантом является овал. Опираясь на чертеж необходимо согнуть трубы.

Для создания днища прицепа понадобится одна труба. Вторую необходимо выгнуть для создания спинки. Затем нужно их сварить между собой. Также следует разу припаять втулки для крепления колес. После этого моно их установить.

Если прицеп будет использоваться для перевозки детей, тогда необходимо предусмотреть крепление колес через амортизаторы. Также нужно установить кресла и ремни безопасности.

Стыковка с велосипедом

Прицеп следует оснастить трубкой, которая будет выполнять роль крепления его к велосипеду. Также нужно разработать механизм, который будет соединять их между собой, называемый дышло. Для его изготовления понадобятся пластины из металла и труба даиметром 25 мм. Трубе необходимо придать форму буквы «Г», а на месте сгиба приварить пластины, между которыми вставляется болт. Он будет выполнять роль хомута.

Это самая простая схема сборки прицепа для велосипеда своими руками. Такая конструкция отлично подойдет для путешествий й вей семьей и транспортировки любых небольших грузов.

Использование прицепа

Эксплуатация прицепа не представляет особых сложностей. При езде по ровной поверхности не чувствуется дополнительный груз сзади. Он не влияет на управление и поворачиваемость велосипеда

Важно помнить, что прицеп значительно шире и требует большего пространства для проезда и разворота

Также следует обратить внимание, что при съезде с горок, прицеп добавляет скорость велосипеду, но этого можно избежать притормаживая на всем спуске

Велоприцеп идеально подходит для движения по асфальтным дорогам и твердым покрытиям. Также с ним можно спокойно ездить по неровным дорогам, не опасаясь его опрокидывания. Неудобство предоставляют очень высокие препятствия в виде бревен или заборов. Также затруднен проезд по узким дорожкам, так как прицеп цепляется за все подряд. Но в любом случае это хороший помощник велосипедисту. Главное продумывать маршрут заранее.

Как создать велоприцеп в домашних условиях

Для создания велосипедного прицепа своими руками понадобится следующее:

• прямые трубы квадратного сечения;
• уголки;
• четыре угловые трубы;
• колеса;
• восемь металлических пластин;
• металлический лист;
• доски;
• шурупы, гайки, саморезы, гвозди для сколачивания досок.

Из инструментов понадобятся:

• дрель;
• сварочный аппарат;
• электрический лобзик;
• гаечные ключи.

Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:

Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.

Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже. Итак, прямоугольник собран, следующая задача – приварить к нему поперечины

Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две

Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.

Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.

Нарезка посадочных мест под колеса:

1. Берутся четыре одинаковых пластины.
2. На каждой размечается величина дропаутов.
3. С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
4. Пластины привариваются к боковинам остова прицепа и внешним трубам.

Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.

Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.

Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.

Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.

Процесс изготовления велоприцепа

Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.

Колеса

Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.

Рама

Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».

Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.

Платформа

Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии.  Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.

Крепление прицепа к велосипеду (дышло)

Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.

Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.

Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.

Изготовление прицепа на велосипед своими руками

На велосипеде много не увезёшь, а ведь иногда возникают такие моменты, когда требуется перевезти довольно большой груз. Воспользоваться для этих целей автомобилем не всегда представляется возможным. Выйти из такой ситуации можно за счёт велоприцепа, который способен превратить обычный велотранспорт в грузовую модель. Но велоприцепы стоят немалых денег, которые особенно жалко отдавать, если необходимость в их использовании возникает редко. Остаётся только сделать подобную конструкцию самостоятельно. Давайте учиться вместе этому делу.

Так как велосипедные прицепы стоят недешево, можно попытаться изготовить данное изделие самостоятельно

Немного о сборке своими руками

Я не могу вам дать конкретную инструкцию для изготовления подобного прицепа своими руками, поскольку существуют самые разнообразные чертежи, в основе лежат различные материалы.

Хочется отметить, что ничего сложного в изготовлении велоприцепа, даже если вы никогда подобным не занимались, нет. Обычно делают короб на основе МДФ или фанеры. Сварить дышло самому, заказать у мастера или купить уже готовое изделие, решать вам.

В качестве материала рамы идеально подойдет титан за счет своей легкости и прочности. Но он дорогой, потому чаще всего применяют алюминий. На дно можно уложить прочную металлическую корзину, а при желании обшить это все МДФ или фанерой с влагостойким покрытием.

Прицеп и сам велосипед соединяются металлической трубкой, а на конце последней имеется дышло. Кстати, про дышло прицепа можете почитать отдельный материал, и тогда многое станет понятно.

В остальном же рекомендую придерживаться простых правил при эксплуатации подобных колесных изделий

Велоприцеп важно не перегружать, научиться чувствовать собственные габариты, а также заранее выбирать маршрут, чтобы не возникло проблем с проходимостью велоприцепа

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

54,80

Велоприцеп – сделай велосипед грузовым!

Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))

Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.

Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.

Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).

Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь».  Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.

Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.

Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.
