Счетчик электроэнергии меркурий 230: учимся снимать показания

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ

В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Разновидности моделей электросчетчиков

Все мы платим за электроэнергию, руководствуясь точными данными, снятыми с установленных счетчиков. Разумеется, способ учета потребленной энергии с помощью электротехнического оборудования является самым оптимальным. Проводя расчеты, мы самостоятельно можем следить за количеством энергии потраченной за месяц, а энергокомпаниям удобно получать своевременную плату и при необходимости проверять работу прибора.

Существуют определенные стандарты, которым должен соответствовать прибор учета энергии.

Поэтому на сегодняшний день их выпускают несколько типов:

1. Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
2. Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Любой из этих электросчетчиков имеет свои преимущества. Принципы работы у них одинаковы. Они фиксируют любую энергетическую мощность, отображая полученную информацию в цифровом эквиваленте, на специальном табло. Числа на приборе постоянно обновляются, тем самым увеличивая цифру на табло.

Бесперебойность работы электроприбора, позволяет фиксировать потребление, как в дневное, так и в ночное время суток. Сравнивая показания предыдущей оплаты на счетчике с новыми данными и проведя несложные расчеты, потребитель оплачивает электроэнергию.

Снимать точную информацию с индукционных приборов легко. Мы привыкли к ним с детства. Чаще всего они однофазные и рассчитаны на пару десятилетий бесперебойной работы. Вся необходимая информация указана на передней части счетчика. Счетчик, рассчитанный на четырехзначное число, пятая цифра в расчет не берется.

Чтобы провести расчеты, достаточно снять текущие цифры и отнять от них предыдущие. Разницу необходимо умножить на стоимость кВт в вашем регионе. Например, 9970,2 – текущее показание счетчика, предыдущее – 9870,1. Теперь рассчитаем: 9970,2 – 9870,1 = 100,1 кВт теперь умножьте на фиксированную стоимость.

Характеристики надежности электросчетчика «Меркурий-230»

О качестве продукции ООО «НПК «Инкотекс» могут говорить следующие технические характеристики надежности:

• Минимальная наработка на отказ до 150 000 часов;
• Интервал между поверками: 10 лет;
• Средний срок службы прибора— 30 лет;
• Гарантийный срок эксплуатации «Меркурий-230» составляет 3 года с даты выпуска.

Звоните! Специалисты компании «10 киловольт» помогут включить счетчик, запрограммируют его на необходимое тарифное расписание.

Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.

Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .

Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .

Что касается преимущества трехфазного счетчика над однофазным, то:

• Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
• Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
• Моно нотировать изменения при анализе журнала событий.
• Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.

Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.

Виды и устройство

Сегодня существует всего три вида трехфазных счетчиков:

Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .

Схема подключения

Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.

Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод

Существуют следующие варианты подключения схемы трехфазного счетчика:

При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.

Как правильно снять показания с прибора

Чтобы выяснить, как снимать показания электросчетчика, нужно знать его тип. Принцип фиксации данных может отличаться.

Как снять показания счетчика индукционного типа

У изделий старого образца на табло просматриваются цифры. Если колесо движется быстро, то значения могут меняться несколько раз в сутки. Цифровой ряд разнится в пределах 6-7 единиц. Последний часто выделен цветом или окошко, в котором она находится, больше, чем у остальных. Ее не берут в расчет во время фиксации значений. У ряда приборов какое-либо выделение не предусмотрено производителем, поэтому контролер записывает полностью цифровой ряд.

Перед тем как считать показания счетчика, проверяющий сверяет значения за истекший месяц или квартал, записанные в журнале. Поставщик нередко рассылает квитанции, где уже прописана разница показателей после того, как контролер зафиксировал расход тока. Если владелец недвижимости подал заявку на смену прибора, то ГорСвет обязан составить акт, в котором будет отображено количество электроэнергии, растраченной за все время эксплуатации прибора.

Как снять показания с электронного счетчика

У приборов электронного типа также имеется окошко, внутри которого периодически появляются цифры-значения. Они обновляются с некоторой периодичностью, что позволяет контролерам производить расчет по стандартному алгоритму, который подходит для однотарифной системы.

Многотарифный счетчик отображает разницу в зависимости от времени суток: ночью значения меньше. Алгоритм фиксации данных незначительно меняется (увеличивается количество действий).

Меркурий 200: снимаем данные

Запись данных с электросчетчика «Меркурий» осуществляется несколькими способами в зависимости от модели устройства, установленного внутри здания или за его пределами. У многотарифных на экранчике присутствует маркировка. Она фиксируется благодаря нажатию на специальную кнопку, расположенную вблизи экрана.

При эксплуатации однотарифного счетчика данные фиксируются одним нажатием клавиши «ввод». На панели появляется обозначения Т1. Устройство типа «день-ночь» требует двукратного нажатия на соответствующую кнопку.

Как снять показания счетчика электроэнергии Меркурий 230

Считывание данных с двухтарифного «Меркурия» осуществляется согласно стандартному алгоритму. Чтобы записать показания, на кнопку «ввод» нажимают 1 раз: в окошке появляется надпись Т1 и ряд цифр (кВт/ч за светлое время суток, с 8:00 до 00:00). Показатели записывают в регистрационный журнал.

Затем на клавишу «ввод» нажимают еще раз, чтобы в окошке отобразилась метка Т2 и другие показатели, обозначающие количество тока, растраченного за ночь (с 00:00 до 8:00). Значение заносят в соответствующую графу в журнале.

Как посчитать электроэнергию по многотарифному счетчику

Окончательный расчет проводят, используя показатели за прошлый и текущий месяцы. Пример подсчета:

• за текущий месяц: Т1 — 1500 кВт, Т2 — 150 кВт;
• за прошлый месяц: Т1 — 1300 кВт, Т2 — 100 кВт.

Математические расчеты:

• 1500-150=1350;
• 1300-100=1200;
• 1350-1200=150.

Как снимать данные со счетчика учета Энергомер

Основное различие модели от всех остальных — наличие клавиши на панели, которая обозначается аббревиатурой ПРСМ. Многотарифные изделия «Энергомер» считают более инновационными приборами, поэтому модели практически одинаковые по характеристикам. К основным недостаткам можно отнести высокую цену.

Со счетчика Микрон

У электросчетчиков «Микрон» на панели присутствует единственная клавиша, на которую нужно нажимать при фиксации данных. На экране после нажатия должны появиться 2 точки, которые хаотично двигаются по окошку. На последнем обозначаются зоны, разделенные на тарифы. Когда точка пересечет границу той или иной зоны, на табло высветятся цифры, обозначающие количество кВт, растраченных за 25-30 суток. На экране появляются маркировки Т1 R+ и Т2 R+.

Со счетчика Saiman

Изделиями этой марки были заменены устаревшие приборы 80-90-х гг. выпуска независимо от региона, поэтому приборами Saiman довольны многие. В быту ими удобно пользоваться: кнопки на табло, обеспечивающие фиксирование данных, отсутствуют. На табло раз в сутки появляются цифры, обозначающие израсходованные кВт.

Можно отследить некую периодичность: сначала появляется идентификационный код прибора, само значение кВт, дата и надпись «Тотал». Однотарифные изделия более просты в использовании, на них данные показываются моментально. В двухфазных приборах последовательность показана по зонам (Т3, Т2 и Т1).

Технические характеристики

Габаритные размеры счётчика – Меркурий 230

Отличительные признаки

Для всех моделей двухфазных счетчиков Mercury 200 характерны следующие особенности:

• возможность составления личного ежедневного расписания тарифов, имеющего продолжительность год;
• количество программируемых тарифов имеет диапазон от 1 до 4;
• устройство фиксирует показатели текущего значения – напряжения, мощности и силы тока в сети;
• высокая степень прочности корпуса;
• герметичность, не допускающая попадания пыли и влаги на внутренние элементы устройства;
• температурная стойкость;
• наличие интерфейса CAN для соединения с общей системой контроля и учета.

PLC-модем, встроенный в счетчики Меркурий 200.04, позволяет считывать информацию с устройства и передавать ее по эл. сети, объединить несколько приборов в единую сеть, обеспечить контроль расхода электрической энергии и учет всевозможных потерь внутри сети. В дальнейшем можно произвести загрузку реестра показаний приборов учета из АСКУЭ в программу 1С, которую часто используют в управляющих организациях ЖКХ, ТСЖ и т.д.

Среди многотарифных моделей встречаются счетчики с маркировкой 201-208. Часть из них рассчитана на эксплуатацию при высоких и низких температурах. Модель 201 имеет компактные размеры и может использоваться для организации подведения электричества к дачному дому. Счетчик способен бесперебойно функционировать в помещении без организованного отопления, поскольку нижняя температурная граница для него находится на отметке в -40°C.

Показания счетчика электроэнергии: как снять данные с прибора

Потребители электрической энергии обязаны оплачивать в полном объеме израсходованное электричество. Для этого они должны передать показания счетчика электроэнергии в соответствующую инстанцию или же выполнить самостоятельный расчет энергопотребления.

Данные об израсходованной энергии необходимо передавать в службу энергосбыта

Как снять показания с электросчетчиков индукционного типа

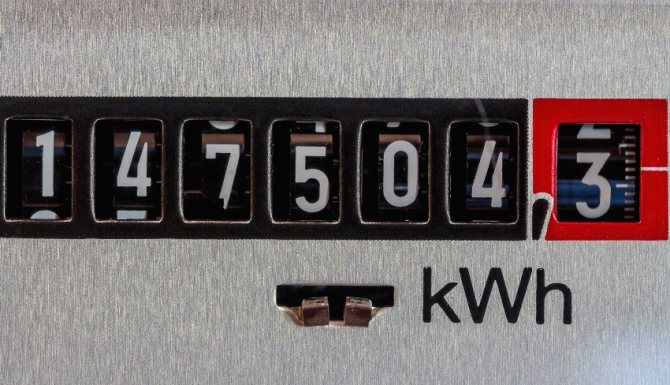

Приборы индукционного типа оснащены крутящимся колесом, размещенным под рамкой с цифрами. Эти данные необходимы для выполнения расчетов и передачи показаний. От модели устройства и количества цифровых значений зависит, какие показания счетчиков электроэнергии нужно передавать.

Чаще всего табло счетчиков индукционного типа отображает от 5 до 7 цифр. Последняя цифра выделяется из общего числа за счет разницы в размере, цвете или выделения запятой. В редких случаях могут быть выделены два последних числа.

При снятии показаний счетчика электроэнергии не учитываются числовые значения, идущие после запятой. Эти данные отображают сотые и десятые доли киловатта, поэтому в расчет не берутся.

Снятие показаний с индукционного электросчетчика

Как правильно снимать показания счетчика электроэнергии

После установки или замены электросчетчика в частном доме или квартире владельцу выдается акт, подтверждающий правильное проведение данной процедуры. В документе фиксируются начальные цифровые значения. Чтобы снять данные с агрегата, нужно перенести на бумагу все числа, отображаемые прибором на данный момент, не учитывая цифры после запятой. Также не берутся в учет нули, стоящие до первого значимого числа, т.е. 1 и более.

Для проведения расчетов понадобятся данные по предыдущему месяцу. В первый месяц после установки оборудования эти цифры берутся из акта. Далее придется вести журнал учета или сохранять все квитанции, чтобы фиксировать показатели.

Некоторые абонентские службы избавляют потребителей электроэнергии от необходимости самостоятельно производить расчеты. Требуется лишь своевременно передавать данные за определенный период времени. Это стало возможным благодаря автоматизированной системе, которая сама или посредством оператора вносит данные на лицевой счет, осуществляет расчет начислений и формирует квитанцию. В этом случае потребителю останется только внести оплату на основании выставленного счета.

Кроме данных об использованной энергии электронные счетчики могу показывать и другую информацию

Как рассчитать оплату по данным показаний счетчиков электроэнергии

Сумму для оплаты счетов по электроэнергии можно рассчитать самостоятельно. Для этого нужно от предыдущих показаний отнять последние данные. В результате получится количество электрической энергии, израсходованное за последний отрезок времени. Останется только умножить его на действующий тариф.

Например, если на счетчике отображается числовое значение 5204 кВт, а предыдущий показатель составлял 4954 кВт, расчеты будут следующими: 5204 – 4954 = 250 кВт (расход электроэнергии).

При обнулении счетчиков показания переписываются с учетом всех нулей, а в начале номера ставится «1»

Однако значения после запятой брать во внимание не нужно. Например, если на счетчике отображается 00001,7 кВт, нужно переписать это значение как 100001

Из этого показателя вычитаются предыдущие показания, а результат умножается на тариф. Этот метод подсчетов используется один раз, после чего снятие показаний осуществляется по обычной системе – без предшествующих нулей и дополнительной «1».

При снятии данных со счетчика не берется во внимание последняя одна или две цифры

Порядок снятия показаний с многотарифного счётчика и расчёт суммы оплаты

Электронные модели электросчётчиков в отличие от индуктивных устройств оснащены электронными циферблатами, на которых отображаются не только потреблённые киловатты, но и дата, время работы учётного прибора и тарификация по зонам, так как данные устройства являются многотарифными.

В зависимости от модели электросчётчик может быть:

• Однотарифный. Такой вид учётного прибора считает использованное электричество не зависимо от времени суток согласно единому тарифу (Т1);
• Двухтарифный. Расчёт потреблённой электрической энергии ведётся по разным тарифам, так как в этом случае сутки разделяются на две временные зоны: (Т1) дневную – с 7-00 до 23-00 и (Т2) ночную – с 23-00 до 7-00. Стоимость использованной энергии в ночное время значительно ниже.
• Трёхтарифный. Электросчётчик кроме дневной (Т1) и ночной зоны (Т2) учитывает энергию во время дневных пиковых нагрузок (Т3), которые считываются с 10-00 до 14-00.

Рекомендуем: Какая должна быть температура горячей воды в квартире

С многотарифного устройства данные считываются следующим образом:

1. Для правильного фиксирования показаний с электронного устройства, требуется выполнить списание сведений отдельно по каждой временной зоне. Для этого необходимо на панели табло надавить на кнопку «Ввод».
2. После нажатия на дисплее первоначально отображаются данные значения T1, которые списываются в журнал учёта электроэнергии или платёжные квитанции.
3. После последующих нажатий, на табло поочерёдно выводятся следующие показания (T2 и Т3), которые также отражаются в учётных документах, при этом числовые данные фиксируются только в киловаттах, без учёта чисел после запятой.
4. После окончания вывода показателей, на табло многотарифного счётчика отражается контрольная сумма всех трёх режимов (дневного, ночного и пикового периода).

Расчёт оплаты за использованную электроэнергию двухтарифного счётчика производится по следующей схеме:

Показания счётчика за отчётный период: Т1 – 000226, Т2 – 000355.

Показатели предыдущего месяца: Т1 – 000120, Т2 – 000280.

Тарифная цена Т1 – 5, 50р; Т2 –2,45р.

Расчёт: Т1 = 226 – 120 х 5,50 = 583р.

Т2 = 355 – 280 х 2,00 = 150 р.

Для определения общей платы все данные суммируются: 583 + 150 = 733 р.

Плата электроэнергии трехтарифного счётчика рассчитывается аналогичным способом с учётом показаний трёх зон:

Текущие показания: Т1 – 000345, Т2 – 000255, Т3 – 000530.

Данные прошедшего месяц: Т1 – 000315, Т2 – 000215, Т3 – 000470.

Тарифные ставки: Т1 – 5,50 р.; Т2 – 2,45 р.; Т3 – 4,40 р.

Расчёт: Т1 = 345 – 315 = 30 х 5,50=165 р.

Т2 = 255 – 215=45 х 2,45 = 98 р.

Т3 = 530 – 470 = 60 х 4,40 = 240 р.

Для определения общей платы все данные суммируются: 165+98+240=503 р.

Снятие показания со счётчика Меркурий 206 N:
