Глубинный металлоискатель своими руками

Свет в конце туннеля

Не стоит ожидать от прибора невозможного при покупке

Неважно, дорогие это или дешевые металлоискатели, пользователю в любом случае придётся производить тонкую настройку для каждого типа грунта. Эксперты в данной области рекомендуют новичкам использовать проверенный способ с тремя монетками (стальная, бронзовая, золотая), которые необходимо по отдельности зарыть на глубину 20-30 сантиметров

Далее вся просто – водя контуром над сокровищами и изменяя частоту, нужно выяснить какая звуковая индикация соответствует каждому металлу, на который отреагирует «Кощей» (металлоискатель). Как показывает практика, на частоте 10 килогерц отлично обнаруживаются благородные металлы из золота и серебра, причём вне зависимости от глубины. Звук, издаваемый прибором, довольно мелодичен, его легко запомнить. А вот для поиска металлов на основе меди частотный диапазон лучше сместить в меньшую сторону (6-7 кГц).

Всё включено

Естественно, у российского производителя должна быть хотя бы одна модификация, которая способна удовлетворить пожелания даже самых требовательных покупателей.

1. Максимальная глубина определения объекта составляет 3 метра. По всей видимости, под таким слоем земли вряд ли удастся обнаружить монетку, а вот танк времён ВОВ или другую крупную металлоконструкцию прибор зафиксирует.
2. Настаиваемые диапазоны рабочих частот — 4-12 кГц и 400 Гц.
3. Поддержка популярных датчиков: одночастотных, многочастотных, импульсных.
4. Несколько режимов поиска (селективный, импульсный, неселективный).

Удобство и простота

Дешевые металлоискатели имеют одну неприятную особенность — отсутствие жидкокристаллического дисплея. Естественно, у владельца может возникнуть множество вопросов относительно настройки прибора, особенно интересна программная часть, которая, по заявлению производителя, легко поддаётся изменению.

Как показывает практика, проблему можно решить двумя способами: с помощью программатора и подключением блока к персональному компьютеру. Если с программированием микросхемы всё просто и понятно, то ко второму способу явно есть вопросы. В инструкции по эксплуатации производитель не только подробно описал методику подключения к порту Х4 металлоискателя, а и указал модель адаптера, который понадобится пользователю для решения поставленной задачи. Фактически подключить к компьютеру можно не только импульсный металлоискатель, а и любой другой прибор, который имеет соответствующий интерфейс Х4.

Также рекомендуем:

Металлоискатель Кощей Х45 мультичастотный с катушкой Nel TornadoКощей Х-45 — объединение компонентов, передовых технологий и опыта разработчиков, позволило создать мощный металлоискатель за разумные деньги. Не обошлось и без помощи кладоискателей, которые на протяжение последних 3-…

Катушка NEL Storm для Garrett AT ProКатушка Storm разработана компанией NEL для обнаружения средних и крупных целей, на глубинах не достижимых для любой стандартной катушки. При медленной проводке, катушка отлично реагирует не только на большие и средние…

Катушка NEL Storm для Garrett AT MaxКатушка Storm разработана компанией NEL для обнаружения средних и крупных целей, на глубинах не достижимых для любой стандартной катушки. При медленной проводке, катушка отлично реагирует не только на большие и средние…

Небольшая экскурсия

На самом деле связь металлоискателя со сказочным персонажем связана не с сокрытием клада и драгоценностей, а с первыми двумя буквами фамилий разработчиков Юрия Колоколова и Андрея Щедрина. Два инженера-механика известны в среде радиолюбителей уже много лет. Они, помимо производства специализированной техники для поиска металла, заработали авторитет и в приборостроении.

В отличие от иностранных производителей металлоискателей, российские учёные не стали скрывать принцип действия созданных ими приборов и предоставили покупателям возможность изменять технические характеристики электроники. Схема металлоискателя, подробное описание базовых элементов конструкции и полное руководство по настройке присутствуют в обычной инструкции, которая поставляется вместе с прибором. Именно такое отношение к будущему владельцу и привлекает к устройству большое количество потенциальных покупателей.

Универсальный малыш

Понятно, что под понятием «металл» фактически могут скрываться не только благородные металлы, а и любой мусор из стали или чугуна. Естественно, искателю кладов интересна будет возможность определения только сокровищ. Именно для таких целей и был создан металлоискатель «Кощей-20М». Особенность данного устройства является то, что прибор умеет работать в диапазоне частот 4-10 кГц, а соответственно пользователь сам способен управлять мощностью электрической катушки.

Помимо базовых характеристик, необходимых для поиска кладов, детектор имеет массу полезных и бесполезных функций. Во-первых, прибор на программном уровне прошивается, а на официальном сайте производителя доступен выбор готовых программ для точной работы его в разных условиях эксплуатации. Не экономил производитель и на звуковой индикации, установив полноценную полифонию. А вот возможность доступа к прибору по ПИН-коду вызывает лишь улыбку на лице кладоискателя.

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Как настроить «Кощей» 25к: советы

После положительных результатов теста на экране отображается главное меню. Указатель устанавливается рядом с нужными пунктами клавишами «С» и «Е», а выбрать один из них можно кнопкой «ВВОД».

Если вы зайдете в раздел «Параметры», то увидите меню параметров устройства. На экран выводятся только 4 строки, все остальное выбирается прокруткой кнопок «С» и «Е», а регулируется через «А» и «АЕ»:

• Громкость. Значение находится в пределах 0-7.
• Автобаланс – от 1 до 10, при большем значении устройство медленнее выполняет автоподстройку.
• Порог – предел улавливания сигнала в режиме поиска от 0 до 100. Если он превышен, техника индуцирует сигнал.
• Модуляция – дополнительный контроль звука в режиме поиска от 0 до 100%. Чем больше этот параметр, тем сильнее громкость зависит от величины сигнала, передаваемого мишенью.
• Мелодия. Есть значения 1 и 2, обозначающие короткую или длинную музыку, звучащую при самотестировании МД.
• U – минимальное возможное напряжение разряда аккумулятора от 7 до 14 В. Установите значение, согласно рекомендациям изготовителя. Если аккумулятор кислотный на 12 В, ему подойдет этот параметр на уровне 10,7 В.

Для сохранения изменений в профиле нажмите ВВОД. Чтобы просто выйти из режима – МЕНЮ.

Уникальность детектора в его супер функциональности:

• это многочастотный металлодетектор, который работает на частотах: 6кГц, 8кгц, 12 кГц, 19кГц. Данная возможность позволяет детально настроить металлоискатель для поиска конкретных целей. Большие предметы или «мелочь», металлопластика, золото или серебро – для каждой цели найдется оптимальная частота.
• многофункциональный искатель с возможностью регулировки скорости работы, установления уровня слабых сигналов на неоднородности в грунте, несколько алгоритмов работы на выбор, регулировка уровня качества дискриминации, смена тока в катушки (3 варианта под любые грунты).
• Подходит как для опытных пользователей, так и для новичков.  Русский интерфейс и сброс до заводских настроек позволит использовать металлоискатель как профессионалам, так и любителям для которых отдельно предусмотрен фильтр при котором не надо делать баланс грунта и другие дополнительные настройки.
• Оптимальный вариант комплектации. Это DD катушка овальной или круглой формы на выбор. Возможност подключить беспроводные наушники.
• Отличием этой модели от многих других металлоискателей ведущих производителей является возможность работать с беспроводными наушниками (без дополнительных переходников и модулей), и стереозвук в них достаточно качественный для того, чтобы правильно распознать звучание и идентифицировать категорию металла. Наушники можно докупить дополнительно.

Кощей Х45 – профессиональный металлоискатель, воплотивший в себе все новейшие технологии в области приборного поиска. Металлоискатель отлично подойдет пользователям с любым количеством опыта, и даже тем, кто отправляется на поиск впервые. Новички с легкостью справятся с настройками, интерфейсом и регулировками. К тому же в них есть предустановленные режимы проведения поиска, которые подойдут для использования в любой возможной ситуации.

Пять фильтров почвы позволят прибору идеально работать и показывать хорошие результаты на грунте с любой степенью минерализации. Отлично он справится с поиском и на очень замусоренном участке.

Нужно отметить, что прибор поддерживает обновление программного обеспечения (прошивка). При появлении нововведений Вы можете обратиться в СЦ для апгрейда.

Для работы можно выбрать одну из нескольких заводских программ (масок дискриминации):

• Ручной режим;
• Все металлы;
• Ювелирка;
• Монеты;
• ММ (мусорное место)

Для того чтобы найти точное место положение цели, используется Неселективный режим поиска (пинпоинт).

Комплектация металлоискателя Кощей X45:

• Блок управления;
• 3-х секционная штанга;
• Катушка (на выбор);
• Элементы крепления катушки;
• Инструкция по эксплуатации.

Предоставляется гарантия на 1 год на металлоискатель и 3 года на катушку (от производителя).

Тест на глубину:

• Монета (5 коп. 1961г.) — 45 см;
• Каска — 100 см;
• Максимальная глубина — 2,3 м.

Обыкновенное чудо

Для поиска металлических предметов на небольших глубинах и в стенах старых построек лучше всего подойдёт недорогой импульсный прибор. Металлоискатель «Кощей-5И» стоимостью порядка 5000 рублей способен заинтересовать покупателей, которые такое специфическое устройство приобретают впервые.

Весь функционал данного прибора базируется на работе микроконтроллера и небольшой программы, а простота конструкции позволяет владельцу производить доработку собственными силами, улучшая чувствительность устройства по мере необходимости. Принцип действия его довольно прост – катушка создаёт электромагнитное поле, которое меняет свои характеристики при прохождении сквозь металлические объекты. Микроконтроллер анализирует начальный сигнал с конечным значением и выдаёт результат пользователю.

Игла в стоге сена

Чем богаче функционал прибора, тем больше его эффективность в поиске сокровищ, укрытых под небольшим слоем земли

Естественно этим и привлекает к себе внимание покупателей металлоискатель «Кощей», цена которого находится в пределах 15-20 тысяч рублей. Правда, мало кто из новичков знает, что в реальности весь функционал так и не будет задействован пользователем, ведь универсальный прибор великолепно справляется с поставленной задачей и в одном режиме работы (речь идёт об импульсном поиске)

Поэтому перед покупкой лучше посоветоваться с экспертами и для себя решить, что же покупатель подразумевает под сокровищами. Одним пользователям прибор нужен для поиска утраченных украшений неподалёку от водоёмов, а другим интересно найти военные захоронения. Однозначно: к покупке дорогостоящего прибора должен быть серьёзный подход.

Общее впечатление от устройства

На мой взгляд, изготовитель не очень заботился о внешнем виде металлоискателя «Кощей» 5И. Важнее были функционал и эффективность работы. Это видно, если сравнить прибор с зарубежными аналогами. Но ощутимые плюсы на первый взгляд примитивного устройства становятся видны при его использовании. Например, при ударах и падении конструкция не деформируется.

Недостатки

Из практики можно сделать вывод, что мнение покупателя о приборе зависит от его требований. Отзывы о МД «Кощей» 20т бывают отрицательными от того, что он работает не со всеми видами грунта. Другой серьезный минус – не очень удобная настройка с помощью механических кнопок и отдельно программируемой микросхемы.

Достоинства

Отзывы о металлоискателе «Кощей» 5ИМ и 5И позволяют выделить несколько плюсов прибора, за которые его уже стоит купить: Способность работать с любым видом датчика. Расширенный контроль питания. Настройка любых параметров через ПК при наличии простого кабеля для СОМ-порта. Возможность запрограммировать металлодетектор «под себя», что невозможно для зарубежных аналогов. Самостоятельное и довольно точное измерение индуктивности датчика.

Технические параметры металлоискателя Кощей 20М:

Принцип работы схема — VLF;

Рабочая частота – от 4 до 10 кГц и зависит от поисковой катушки и установленного в блоке конденсатора. Также встречаются сборки Кощей 20М, где «умельцы» ставят несколько конденсаторов и переключатель, и называют его многочастотным. Такая модификация только снижает стабильность работы прибора и его надежность, но не дает не каких преимуществ в работе!

Питание металлоискателя – 3,7..7.0 вольт (Оптимальное питание от 6 вольтовых аккумуляторов или 4ох батареек АА).

Дискриминация металлов – 20 групп;

Индикация визуальная – ЖК экран;

Индикация звуковая – многотональная (каждому из секторов отвечает определенный тон звукового идентификатора);

Глубина поиска с стандартной катушкой Кольцо 20см:

• Монета 5 коп СССР – до 36 см;
• Каска – до 1 метра;
• Максимальная дальность обнаружения – 2 метра.

Электронный блок Кощей 20М:

В отличие от своего предшественника Кощея 18М, Кощей 20М получил более мощный процессор, и имеет значительно меньше деталей.

Структурная схема металлоискателя Кощей 20М выглядит следующим образом:

Плата Кощей 20М:

Инструкция по эксплуатации металлоискателя Кощей 20М (прошивка 2.04) – Инструкция по эксплуатации металлоискателя Кощей 20М (Прошивка 2.04)

На момент написания статьи Кощей 20М комплектуется прошивкой 2.05.

Для Кощей 20М регулярно выпускаются различные обновления, и бета версии прошивок. Бета версии обозначаются буквами (2.05А, 2.05b, 2.05g и т.д.), но эти обновления не окончательные и могут вызвать проблемы с работой металлодетектора и предназначены для тестирования энтузиастам. В дальнейшем, успешные решения внедряются в новых версиях прошивок (Уже есть анонс выхода прошивки 2.06)! Для получения обновления прошивки на Кощей 20М, необходимо написать разработчикам (Сайт разработчиков — metdet.ru) и указать серийный номер своего металлодетектора, тогда вам вышлют обновления для него!

Материалы по настройке, сборке и изготовлению металлоискателя Кощей 20М своими руками:

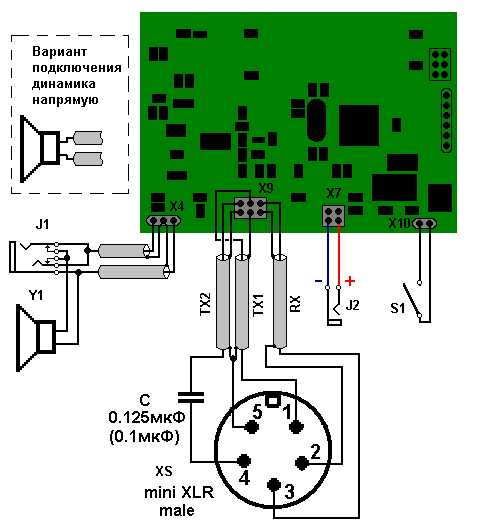

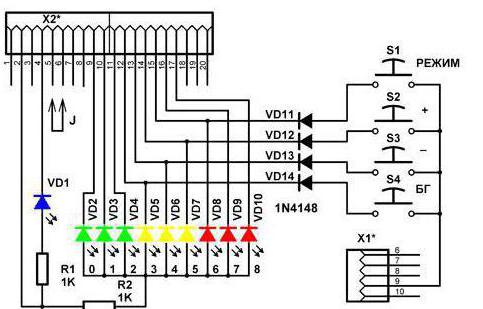

Схема подключения платы металлоискателя Кощей 20М:

Описание к подключению платы Кощей 20М — Описание подключения платы металлоискателя Кощей 20М

Как сделать широкополосную катушку для металлоискателей Кощей 18М и Кощей 20М При подключении такой катушки, необходимо убрать из схемы резонансный конденсатор, и вы получите возможность смены частот не меняя катушку. Но использование такой катушки – снижает и дальность его обнаружения – Изготовление широкополосной катушка для металлоискателей Кощей 18М и Кощей 20М (Кольцо 20 см)

Как сделать резонансную катушку для металлоискателя Кощей 20М и Кощей 25К — Изготовление резонансной катушки для металлоискателя Кощей 20М и Кощей 25К

Подключение катушек NEL для металлоискателя Кощей 20М – Катушки NEL Hunter и Tornado для металлоискателя Кощей 20М

Подключение катушек MARS для металлоискателя Кощей 20М — Катушки Марс для металлоискателя Кощей 20М

Подключения катушек от Garrett к металлоискателю Кощей 20М — Подключение катушек от металлоискателей Garrett к металлоискателю Кощей 20М

Подключение катушек Fisher к металлоискателю Кощей 20М – Датчик от Фишер Ф2 Ф4 с кощей 20М

Подключение катушек от металлоискателей Whites к металлоискателю Кощей 20М – Датчик с паралельным резонансом от Whites к металлоискателю Кощей 20М

Также на основе металлоискателей Кощей 20М и Кощей 25К собирают и подводные металлоискатели. Герметизируя электронный блок и поисковую катушку. Но для успешной работы на морском побережье, необходимо еще побороть соленость. Соль, как известно, является проводником и VLF металлоискатели часто реагируют на мокрую соленую почву как на металл. Для нейтрализации этого эффекта, к кощею разработан специальный подводный датчик, который вы можете приобрести отдельно.

Подключение подводного печатного датчика к металлоискателям Кощей 20М и Кощей 25К – Подводный печатный датчик для металлоискателей Кощей 20М и Кощей 25К

Заключение: Кощей 20М имеет хорошие поисковые характеристики, и большие возможности к настройке. Это делает его очень интересным вариантом в своей ценовой категории металлодетекторов, а возможность купить его в виде набора для сборки вообще не имеет конкурентов среди приборов такого уровня. Но возможности его настроек и свои «повадки» могут вызвать некоторые трудности у начинающего пользователя. Тем кто привык к Кощею 20М он очень нравится. А вот у новичков и пользователей привыкших работать с другими приборами, Кощей 20М на начальном этапе может вызвать некоторые трудности.

При написании использовались материалы с сайта разработчиков — http://metdet.ru
