Металлоискатель quasar arm (квазар арм) своими руками

Вся информация необходимая для изготовления металлоискателя КВАЗАР своими руками

Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.

Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с  опытом в изготовлении металлоискателей. В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.

Схема металлоискателя Квазар

Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя

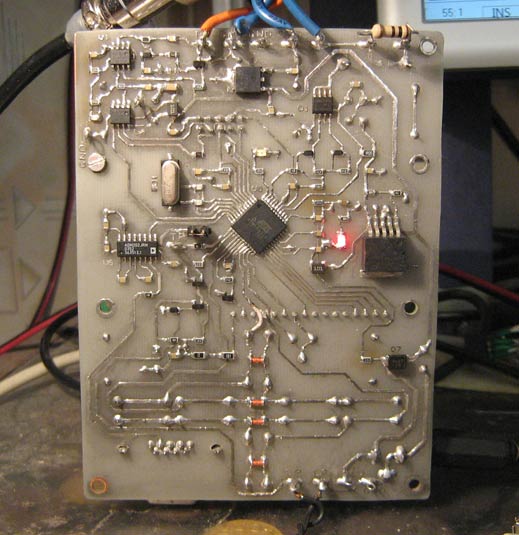

Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.

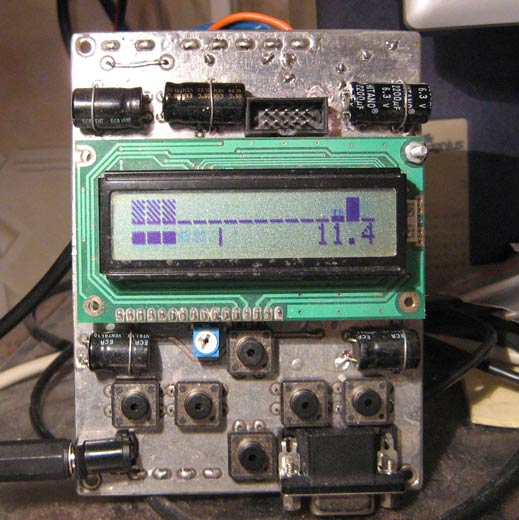

Рабочий экран металлоискателя QUASAR выглядит следующим образом:

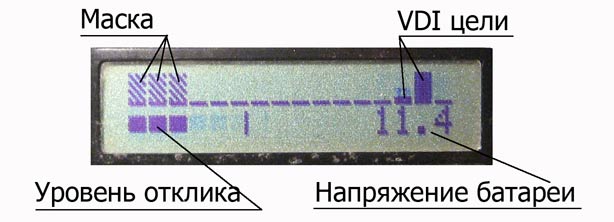

Шкала дискриминации металлоискателя QUASAR разделена следующим образом:

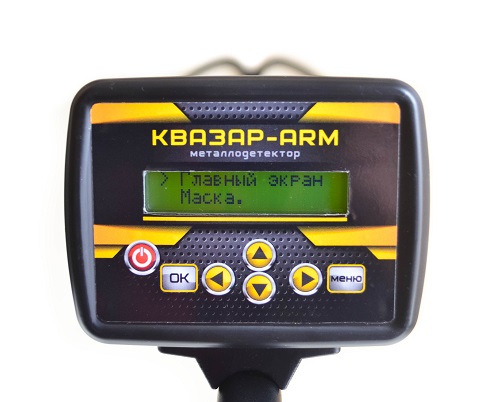

Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:

• SW1 «Up / Barrier+ / Autotune»
• SW2 «Enter / OK / Ground balance»
• SW3 «Right (+) / PinPointer»
• SW4 «Left (-) / Backlight»
• SW5 «Menu / Esc»
• SW6 «Down / Barrier- / Autotune»

Прошивка для металлоискателя Квазар Версия 1.4.5 (последняя на сегодня версия прошивки) – Quasar_hex_145

Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:

Изготовление катушки для металлоискателя КВАЗАР

Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.

Ниже приведена схема подключения такой катушки к металлоискателю Квазар

Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар

Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар

Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т.д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.

Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!
