Что представляет собой мини чпу станок?

Как работает мини фрезерный станок?

Вне зависимости от размеров, мощности, внешнего вида и разновидности, все фрезерное оборудование работает по одной схеме.

Для работы применяются фрезы, которые различаются по диаметру, форме, а также размерам в зависимости от желаемого результата. Алгоритм работы станка таков:

1. На оборудовании закрепляется обрабатываемый материал.
2. В специальный патрон фиксируется фреза.
3. Патрон зависит от шпинделя (деталь, передающая движение от двигателя на фрезу).

Горизонтальные и вертикальные станки различаются по тому, как расположен основной инструмент — фреза. Чаще всего именно настольные станки относятся к вертикальной разновидности инструмента.

Самые простые станки выглядят как простой рабочий стол, с прикрепленным станком на его поверхности.

Также имеются и мини модели с подвижным столом. Иногда передающее устройство (шпиндель) расположено на подвижной основе. Если есть у станка ЧПУ, то портал может двигать в трехмерном пространстве.

Вращение фрезы происходит вследствие прямого привода от карданного вала. Обрабатывать можно как плоские, так и фасонные поверхности.

Самая простая модель имеет всего 4 детали: привод, мотор, ротор и цангу.

Основные характеристики мини фрез

Автолюбители и просто домашние мастера часто желают приобрести фрезу. Но покупать и устанавливать громоздкое промышленное оборудование и дорого, и неудобно. Тем более, не всегда легко найти место, куда установить огромный станок. Поэтому популярностью пользуется мини оборудование. Чтобы не ошибиться при приобретении, необходимо ориентироваться на основные характеристики, по которым оценивается мини станок:

Если нет необходимости работать с чугуном и сталью, то подойдет оборудование мощностью до 400 Вт. На нем легко обрабатывать единичные заготовки. Если используется в работе чугун, то мощность необходима 600Вт.
Размеры столов колеблются от 15х35 до 25х65 см

Все зависит от размера обрабатываемых деталей.
Ход шпинделя.
Важно подобрать скорость оборотов исходя из показателей твердости металла, который будет обрабатываться. Если материал твердый, то скорость оборотов предполагается ниже, а вот мягкие материалы обрабатываются строго на больших оборотах.
Размеры и масса станка должны отвечать параметрам мастерской и виду работ, которые будут производится на данном станке.

Имеются у каждого инструмента и свои дополнительные параметры. К ним относятся: диаметры фрезы, движение столешницы, возможность ее поворота.

Насадки для мини оборудования

При покупке оборудования необходимо подобрать набор насадок, которые могут выполнять разные функции и поэтому чем больше их в комплекте мастера, тем лучше. Каждая фреза — это , оснащенный зубцами, подходящими для срезки тонкого слоя металла с заготовки.

Они могут обрабатывать разные поверхности и заготовки, от этого и зависит их форма:

• торцовые и цилиндрические — обрабатывают плоские поверхности;
• различные пазы, канавки и выемки обрабатываются угловыми, дисковыми или фазовыми фрезами;
• для фасонных поверхностей применяются фасонные фрезы;
• пальцевый, а также модульно дисковые инструменты предназначены для изготовления зубцов.

В наборе у каждого мастера есть самые разные насадки, чтобы в любой момент была возможность обработать заготовку нудным способом.

Конструктивные особенности

По направлению перемещения шпинделя делятся на две категории: вертикальный и горизонтальный.

У станков с вертикальным перемещением шпиндель двигается вдоль оси Z, то есть вертикально. В плоскостях обозначенных координатами Х и Y располагаются направляющие. Они жёстко закреплены к станине. Это способствует повышению точности обработки. Кроме этого, в вертикальных станках предусмотрена возможность обрабатывать детали с большими массогабаритными характеристиками.

Такая система охлаждения позволяет повысить производительность центра за счёт повышения скорости вращения заготовки.

Составляющие токарного обрабатывающего центра

В станках, имеющих вертикальное перемещение шпинделя, применяется автоматическая смена режущего инструмента. Он может оснащаться 30 типами инструмента.

Конструктивно — это барабан револьверного типа. Горизонтальный токарный обрабатывающий центр при необходимости оснащается дополнительным оборудованием. Например, поворотными или наклонно-поворотными столами. Они превращаются в станки, способные работать в 3-х или 4-х координатах.

В обрабатывающих центрах с горизонтальным перемещением шпинделя для смены инструмента используются устройства ленточного типа. Они имеют три главных достоинства:

• Горизонтальные шпиндели имеют систему противодействия вибрациям.
• Обладают двухпаллетным рабочим столом. Добавление второй паллеты позволяет сократить время на снятие и установку заготовки.
• Применение гусеничной системы крепления инструмента позволяет использовать более двух таких колёс. В отдельных экземплярах удаётся довести количество инструмента до 120 штук.

https://youtube.com/watch?v=QDPYrLuo6Hk

Определение угла может достигать одной тысячной градуса. Применение этой оси позволяет проводить операции, которые невозможно осуществить на других станках. Например, изготовление коленчатых валов для двигателей, точная обработка шестерёнок, фрезерование червячных передач с высокой точностью.

Универсальные многофункциональные токарные центры оснащены противошпиндельным приспособлением. Им заменяют заднюю бабку. Противошпиндель надёжно удерживает правую часть заготовки, не мешая её обработке.

Токарный обрабатывающий центр 1728

Популярным является токарно-фрезерный станок с ЧПУ 1728f 2d. Он обладает целым рядом достоинств. К ним относятся: повышенная виброустойчивость, наличие подшипников высокой точности, установлены термосимметричные элементы, высокопроизводительная система ЧПУ. Благодаря этим элементам удаётся устранить негативное влияние деформации. Она возникает при высокой температуре во время обработки.

Основные характеристики техники

При выборе мини-станков необходимо обратить внимание на основные характеристики фрезеров, исходя из чего и следует делать выбор. Из основных параметров такой техники можно отметить следующее:

• Показатели мощности оборудования. Для работы с металлом необходимо подбирать фрезеры, мощностью в 400 Вт и более. Установки мощностью 200−400 Ватт предназначаются для работы с древесиной.
• Размеры рабочей столешницы. У мини-станков рабочая столешница может выполняться с размерами от 15х35 сантиметров до 15х65 сантиметров. Выбор будет зависеть исключительно от того, с какими заготовками планируется работать на агрегате.
• Ход шпинделя и расстояние до него.
• Производительность фрезерного станка и скорость вращения шпинделя.
• Вес и габариты агрегата.

Качественные фрезы выполнены из сверхпрочных материалов, а расположение зубцов у них такого, что зубья включаются в обработку не одновременно, а поочередно. В настоящее время существуют различные виды фрез, которые предназначаются для тех или иных видов работ.

• Для выполнения канавок, выемок и пазов используют базовые, дисковые, угловые и концевые фрезы.
• Обработка поверхности осуществляется цилиндрическими и торцевыми инструментами для резки.
• Для фасонных поверхностей используют соответствующие фасонные фрезы.
• Модульные, дисковые и пальцевые фрезы предназначены для обработки колес и выполнения зубцов.

Правильно подобрав используемую фрезу, можно будет обеспечить качество работы на мини-станке, режущий инструмент будет отличаться надежностью, износоустойчивостью, а острые кромки зубьев не будут стачиваться, качественно обрабатывая различные детали из металла и древесины.

Миниатюрный фрезерный станок — это универсальное и простое в использовании оборудование, которое с одинаковым успехом используется профессионалами и обычными домовладельцами в бытовых целях. Можно подобрать такую технику, которая будет различаться своей мощностью, конструкцией, предназначением и типом. Выбор следует делать исходя из предполагаемой работы на станке, что и позволит приобрести качественную технику, которая будет сочетать функциональность и простоту эксплуатации.

Какими преимуществами обладают фрезерно-гравировальные мини ЧПУ станки?

Технологический процесс в последние годы позволяет использовать при обработке материалов систему ЧПУ. Такое новшество позволяет сократить время на производство изделий, а также повысить качество обработки. Фрезерно – гравировальные станки с ЧПУ, где процесс управляется не руками рабочего, а с помощью компьютерных программ. Такие мини станки с ЧПУ, предназначенные для малого бизнеса, бывают:

• металло- и деревообрабатывающими;
• гравировальными;
• для резки камня и МДФ.

Настольный фрезерный станок сможет выполнять функции обработки дерева. Такое оборудование характеризуется компактностью, бюджетной стоимостью, бесшумностью работы. Оснащение мини агрегата различными насадками позволяют выполнение широкого спектра рабочих действий. При помощи можно совершать сверление, шлифование, резку, фугование, гравирование. Прибор может обрабатывать разные типы пород древесины.

Популярной моделью считается CNC-Magic – фрезерно-гравировальное универсальное оборудование.

При помощи этого станка можно обрабатывать:

• изделия из дерева;
• металла;
• стекла и пластика.

Модели с ЧПУ под силу обработка деталей сложной формы. На составление программы станочнику много времени не потребуется.

Предназначение мини-фрезеров

Сегодня в продаже можно найти универсальные модели, которые предназначаются для работы как с металлом, деревом и древесиной, так и узкоспециализированные мини-станки, способные работать только с тем или иным материалом. Использование мощных двигателей и специальная конструкция рабочей головки позволяет компактному оборудованию выполнять различные работы по обработке заготовок.

С помощью мини-фрезеров можно выполнять следующие работы:

• Сверление.
• Фрезерование.
• Зенкерование.
• Гравировку.
• Выполнение отверстий.

Перенастройка станков не представляет особой сложности, поэтому с использованием такого агрегата справится каждый домовладелец, который ранее даже никогда не имел опыта работы с подобным мини-станком.

Из преимуществ мини-устройств можно отметить следующее:

• Доступный уровень цен.
• Работа от бытовой электросети.
• Небольшое потребление электроэнергии.
• Минимальный уровень шума.
• Простота обслуживания техники.
• Небольшой вес, компактные размеры.
• Широкие возможности по использованию техники.

Сегодня многие покупатели по достоинству оценили широкие возможности по использованию фрезеровочных станков по металлу, их компактные габариты, доступную стоимость и простоту эксплуатации. В продаже имеются различные модели такого оборудования, что позволяет подобрать как относительно простые варианты техники, так и станки, которые полностью автоматизированы и позволяют работать с ними на профессиональном уровне.

Разновидности

Разделяются мини станки с фрезой по степени точности воздействия на материал. Это инструменты средней, повышенной и высокой точности.

Также существует разделение по типу обработки металла:

• вертикальные консольные фрезы;
• горизонтальные;
• универсальные консоли;
• продольные фрезы;
• бесконсольные;
• объемные;
• карусельного типа;
• шпоночные.

Отдельно следует рассмотреть некоторые варианты мини фрез, которые наиболее распространены и удобны в управлении.

Настольные мини фрезы с ЧПУ

Это станки, которые подключаются к компьютеру и их управление полностью автоматизировано. В промышленном варианте имеется пульт управления, в настольном он отсутствует.

Обработка в таком станке происходит точно и на высоких скоростях. В станке имеется консоль, которая перемещается. На ней и расположена деталь или заготовка.

Программы для управления мини фрезой с ЧПУ могут быть контурными, многоконтурными, комбинированными или позиционными.

Фрезерно-гравировальные мини станки

Устройство инструмента полностью повторяет внешний вид обычной настольной фрезы. Они обладают небольшой мощностью и предназначены для элементарных работ с металлом.

Также такой инструмент прекрасно подойдет, при необходимости разрезать тонкие материалы.

Какие работы можно выполнять на малогабаритных агрегатах?

Настольные фрезерные станки выполняют широкий спектр работ. Для них доступны все технологические операции для промышленного оборудования. Подключение к ЧПУ позволяет выполнять сложнейшие работы, фрезеровать сложные контуры, фигурные пазы и выполнять гравировку.

Мини фрезерные станки обрабатывают:

• сталь;
• цветные металлы, их сплавы;
• чугун;
• дерево;
• камень;
• пластик;
• керамику.

Условно по твердости обрабатываемых материалов они делятся: металлообрабатывающие и деревообрабатывающие.

По дереву

Настольные фрезерные станки по дереву с ЧПУ имеют неподвижный стол с направляющими. На нем крепится деталь. Шпиндель вместе с суппортом перемещается по 3 осям и производит операции:

• строгание поверхности плоское и рельефное;
• фигурная вырезка;
• выборка пазов;
• изготовление шипов;
• обработка края заготовки;
• фигурная торцовка;
• вырезка фрезой рельефных элементов.

Управление станком происходит через включение 3 шаговых двигателей – по одному на каждую координату. Шпиндель имеет свой привод.

На деревообрабатывающем станке обрабатывается:

• древесина;
• оргстекло;
• пластик;
• древесно-стружечные материалы.

Станки широко применяют с мебельной промышленности, при изготовлении декоративных предметов.

Справка! Современные мини-фрезерные станки по обработке дерева имеют легкие станины из алюминия и его сплавов.

По металлу

Количество операций, выполняемых в ручном режиме, ограничено прямыми линиями и плоскостями. Подключение мини-фрезера к ЧПУ увеличивает его возможности созданием сложных форм. На настольном станке выполняются:

• фрезеровка плоскостей;
• прямые и фигурные пазы;
• обработка по контуру;
• сверловка;
• расточка;
• нарезка резьбы.

Ограничение по обработке касается размеров заготовки, она не должна быть больше рабочего пространства станка.

Важно!
При установке на столе вращающихся центров создается цилиндрическая поверхность. Но точить круглые детали целесообразнее на токарных станках.

Настольные фрезерные станки в большинстве своем консольного типа. Основные подачи при обработке обеспечиваются перемещением стола.

Принцип работы мини фрезерных станков

Работа на мини фрезерном станке не вызывает сложности, с ЧПУ может справиться любой, кто имеет дело с компьютером. Перед началом работы на данном оборудовании оператору надо правильно закрепить заготовку, а потом загрузить и запустить программу по компьютеру. После всех манипуляций выполнение всех операций происходит в автоматическом режиме без участия оператора.

С мини станками с ЧПУ для домашнего производства пользователи без особого труда смогут спроектировать любое изделие из металла или дерева, потом изготовить его. Раньше у мастеров уходило много времени и усилий на изготовление вручную резных предметов из дерева, а сейчас с помощью фрезерных станков процесс намного облегчается.

Если человек приобрел оборудование с ЧПУ для фрезеровки, то должен разбираться в вопросах программного обеспечения, научиться работать с ЧПУ устройством. Тогда он сможет по программе создавать чертежи и моделировать объемные изделия из разных материалов.

Настольные мини ЧПУ – это оборудование, управляемое компьютером при помощи специальной программы или DSP контроллера, оснащенное числовым программным управлением. Они обладают способностью производить изделия из разных материалов:

• пластика и оргстекла;
• металла и композита;
• дерева и акрила.

Такие фрезерные станки отличаются многофункциональностью и универсальностью, так как не понадобятся операции на долбежных, сверлильных, гравировальных станках.

Какие могут проводится операции?

Крупногабаритный или настольный токарно-винторезный станок устанавливается для образования деталей типа вал или фланец. Режущим инструментом выступает проходной резец, который подбирается под условия резания.

Кроме этого есть и подрезные резцы, которые можно использовать для обработки торцевых поверхностей. Образование канавок проводится при установке резцов упорного типа. Различные типы резцов применяются для проведения определенных операций

При этом уделяется внимание форме, а также виду используемого материала при изготовлении. Прецизионный токарно-винторезный станок также позволяет проводить основные виды работ

Некоторые виды данного оборудования могут применяться и для выполнения сверлильных операций. Но стоит учитывать, что в данном случае сверло расположено вдоль оси заготовки. Принцип действия данной схемы сверления следующий: инструмент крепиться в специальной оснастке на задней бабке, находится в неподвижном состоянии, а вращение получает сама заготовка. Задняя бабка может перемещаться в продольном направлении для осуществления подачи.

Какими возможностями обладают мини станки с ЧПУ для дома?

Мини станки фрезерные с ЧПУ – оборудование, необходимое для открытия малого бизнеса. Благодаря компактности мини- станков, можно организовать рабочее место в гараже, даже на балконе! У многих есть своя домашняя мастерская, это идеальный вариант для размещения такого полезного оборудования. Таким станкам специального рабочего стола для установки или бетонного основания помещения не потребуется.

С помощью настольного станка можно выполнить фигурную резку, гравировку, изготовить мелкие высокоточные детали сложной криволинейной формы.

Настольные фрезеры с ЧПУ могут обрабатывать любые популярные материалы:

• древесину, акрил и пластик, гипс и воск;
• цветные металлы, такие, как медь, алюминий, латунь.

Классификация компактных станков

Выбирая ту или иную модель техники, необходимо обратить внимание на ее предназначение, функциональные возможности, качество исполнения и показатели мощности. Сегодня существует несколько основных классификаций мини-фрезеров, что позволяет с легкостью подобрать такое оборудование, которое будет полностью отвечать всем запросам их владельцев

По точности обработки деревянных и металлических изделий все мини-фрезеры принято разделять на три основных категории:

• Высокая точность обработки.
• Повышенная точность.
• Среднее качество.

Большинству домовладельцев, которые используют такие станки в бытовых целях, будет достаточно установок со средней и повышенной точностью. А вот если работы выполняются профессионалами и требуется максимально возможное качество обработки деталей, то необходимо приобретать модели техники, имеющие максимально высокий класс точности работы.

По типу обработки мини-фрезерные настольные станки разделяются на следующие группы:

• Консольные горизонтальные. У станков данного типа исполнительный инструмент фиксируется в одной точке и перемещается по салазкам горизонтально. Рабочая головка у горизонтальных консольных моделей неподвижна, а перемещается столешница с закрепленной деталью.
• Вертикальные консольные модели имеют расположенный в вертикальной плоскости исполнительный инструмент, который может поворачиваться и передвигаться в одной плоскости.
• Универсальные консольные отличаются простотой работы. У таких моделей столешница может поворачиваться с заготовкой на нужный угол.
• Консольные широкоуниверсальные. Оборудование имеет установленный горизонтально исполнительный инструмент, две дополнительных головки, которые вращаются в двух плоскостях.
• У продольно-фрезерных разновидностей техники рабочая поверхность двигается в продольном направлении по специальным рельсам. Стойки и рабочие органы могут двигаться поперёк и в вертикальном направлении.
• В безконсольных устройствах исполнительные инструменты перемещаются только в вертикальной плоскости.
• Станки карусельного типа, или как их еще называют непрерывно действующие, оснащаются расположенными вертикально исполнительными инструментами, с возможностью их перемещения в вертикальной плоскости. Используемая столешница с закрепленными для обработки деталями может вращаться вокруг своей оси.
• Объемные установки полностью контролируются автоматикой и работают как копиры, позволяя изготавливать большое количество одинаковых изделий.
• Шпоночные станки оснащаются вертикальным шпинделем, который вращается дополнительно вокруг своей оси и двигается планетарно. Вся работа таких установок контролируется автоматикой, что позволяет существенно упростить обработку деревянных и металлических заготовок.

Агрегаты с ЧПУ

Мини-фрезерные настольные станки с ЧПУ — это высокотехнологичное оборудование, в котором все управление осуществляется с помощью соответствующего программного обеспечения. Станок подключается через блок управления к компьютеру, что позволяет загружать новые программы работы или изменять уже имеющиеся данные. В последующем вся работа на фрезерном станке по металлу будет осуществляться в полном соответствии с загруженными установками.

Управление техникой может осуществляться следующими программами:

• Позиционными.
• Контурными.
• Многоконтурными.
• Комбинированными.

Техника данного типа отличается универсальностью и простотой использования, а за счёт наличия мощного двигателя и качественных рабочих головок удается быстро и максимально точно обрабатывать детали, используя такую технику в качестве копира. Если ранее настольные мини-фрезерные станки использовались лишь в промышленных целях и имели высокую стоимость, то сегодня в продаже можно подобрать бытовые модели, которые чрезвычайно функциональны и позволяют в домашних условиях выполнять качественную обработку деталей по заданным программам и предустановкам.

Фрезерно-гравировальные модели

Отличительной особенностью фрезерно-гравировальных станков является невысокая мощность привода и наличие ЧПУ. По своему устройству такие агрегаты полностью аналогичны настольным фрезерам. Они могут использоваться для работы с деревом или металлом, осуществляют разрезание тонких материалов, в том числе пластика, кожи и фанеры. Мини-станки для фрезерно-гравировальных работ используются в бытовых целях, а также для изготовления различных ювелирных изделий, сувениров и мелкой объёмной рекламы.

Принцип программирования токарного станка

Что такое система ЧПУ? Ее комплектация состоит из:

• шкафа с пультом оператора;

• дисплея;

• контроллера управления;

• оперативного устройства.

Работа устройств направлена на выполнение всех команд УП. Для полной информации стоит ознакомиться с созданием УП, которое пишется с использованием джойстика и сенсорного экрана, расположенного на стойке станка.

Важная информация

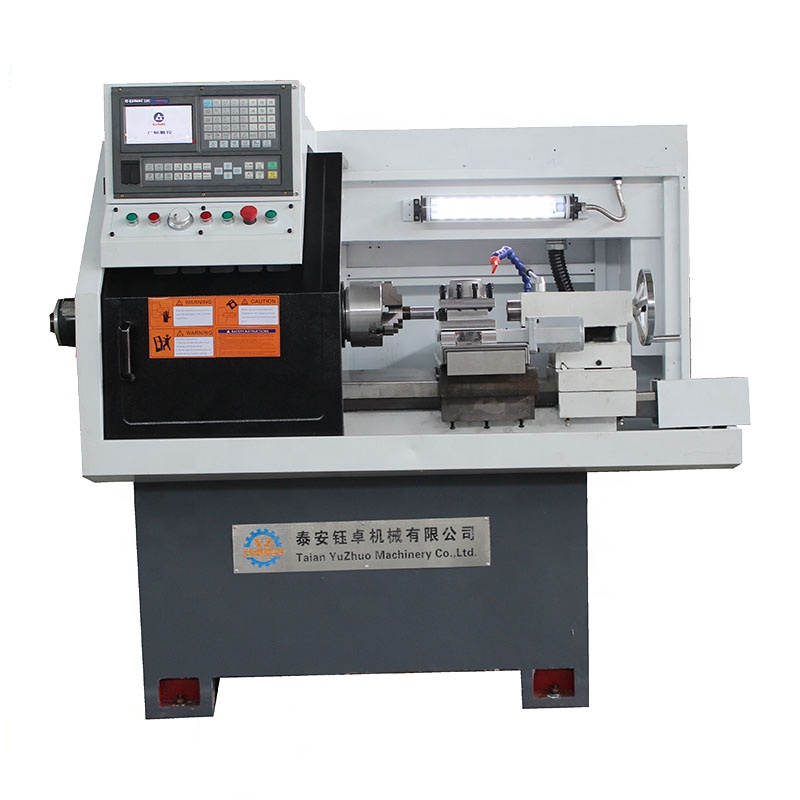

Мини токарный станок с ЧПУ хорошая замена промышленному оборудованию, который обрабатывает небольшие детали. Его стоимость чуть ниже, а функционал не уступает более профессиональным моделям. Так же имеются ряд других преимуществ перед тем машинами, которые намного больше.

Для многолетней службы мини агрегата стоит учитывать характеристики при покупке. Для начала нужно определиться с размерами миниатюрного агрегата:

• размеры заготовок и диаметры обточек данных заготовок «подскажут» точный размер оборудования;
• самые стандартные и очень необходимые работы, которые выполняются на таком станке;
• масштабы интенсивного использования и количество выполняемых работ;
• точность используемых операций.

Опираясь на данную информацию, выбирается модель оборудования. Самым важным нюансом можно считать 8 важных характеристик.

1. Для запуска многих машин достаточно присутствие однофазного напряжения 220 В. Дополнительных расходов потребует станок, который рассчитан на трехфазное напряжение.
2. От мощности зависит производительность станка, поэтому стоит призадуматься об используемых материалах. В обычных случаях мощность небольших машин не больше 400 Вт, которую хватит для обработки заготовок из самых мягких сплавов металла.
3. Многие мини агрегаты по металлу имеют вес от 10 до 100 кг. Мысли о том, что габаритный аппарат точнее обрабатывает детали, весьма неточные. К тому же его перестановка не позволит быть частой, если агрегат слишком тяжелый.
4. От скорости вращения вала со шпинделем быстрота выполняемых работ сильно зависит. Но обрабатываемые материалы отличаются физическими свойствами и всегда потребуют изменение частотных вращений.
5. От расстояния между передней бабкой и задней зависит максимальная длина тех заготовок, которые должны обрабатываться на данном станке.
6. Уменьшение величины деления на шкале лимба подачи позволит точнее настраивать перемещение самого инструмента.
7. Больший диаметр пиноли бабки позволит уменьшить вибрацию во время обработки.
8. В тот момент, когда реверс шпинделя на станке не предусмотрен, потребуется обратное вращение детали. В таком случае приходится тратить собственное время на “перекладывание” ремня и его возврат на первоначальное положение.
