Изготовление намоточного станка своими руками

Укладчик витков

Укладчик проволоки служит для равномерной намотки, виток к витку, обмоточного провода на каркас изготавливаемого трансформатора или катушки. Плотность намотки зависит от того, с какой скоростью вращаются оси, а так же от диаметра выбранной проволоки.  Необходимое соотношение скорости вращения первой и второй оси можно достичь с помощью шкивов и ременной передачи. При работе отлаженного механизма станка происходит одновременное  перемещение ролика укладчика с определенным шагом и укладка проволоки на каркас наматываемого трансформатора. В двух словах не объяснить, но при дальнейшем прочтении статьи станет все понятно.

В рассматриваемой конструкции использована шпилька-штанга заводского изготовления М6 с шагом резьбы 1мм. В боковины станины намоточного станка параллельно друг другу закрепляют подшипники в заранее просверленные для них отверстия, далее в них вставляют шпильку. Для наилучшего скольжения смазываем подшипники. На шпильке перемещается направляющий ролик, через который продевается проволока.

Направляющий ролик для укладки проволоки можно изготовить самостоятельно, имея небольшой отрезок П-образного алюминиевого профиля, удлиненную гайку-втулку, соответствующую по резьбе шпильке, и подающий ролик с канавкой посередине.

В П-образном профиле сверлятся отверстия параллельные друг другу. Верхняя пара отверстий — для ролика, а нижняя — для удлиненной гайки. Диаметр верхних отверстий в стенках профиля подбирается по оси, на которой будет закреплен ролик, а нижние на миллиметр больше диаметра резьбы шпильки. Под расстояние между стенками профиля впритирку подгоняется по размеру удлиненная гайка. Затем эта конструкция наворачивается на шпильку укладчика.

Шпилька фиксируется гайками по бокам так, чтобы она могла вращаться без смещений. С одной из сторон оставляется запас шпильки, чтобы на нее накручивать шкивы для сопряжения первой и второй оси.

Устройство укладчика проволоки

Укладка и намотка проволоки осуществляются за счет трех пластин, скрепленных между собой винтами диаметром 20 мм. В верхней части делают небольшое отверстие 6 мм, куда вставляют винт регулировки натяжения:

• В верхнюю и нижнюю часть внутренней пластины монтируют фторопластовую и стальную втулки диаметром и длиной по 20 мм.
• Между наружными элементами вклеивают кожаный желобок толщиной до 2-х мм, необходимый для выравнивания и натягивания проволоки катушки.
• Вверху укладчика монтируют специальный стержень с резьбой или мини-струбцину, которая скрепляет внешние пластины и регулирует натяжение. Расстояние крепления зависит от диаметра провода.
• Для удобства работы конструкцию дополнительно оснащают откидным кронштейном для катушки.

Метод работы намоточного станка

Станок для намотки – востребованное оборудование, с помощью которого наматывают трансформаторные однослойные и многослойные катушки цилиндрического типа и всевозможные дроссели. Намоточное устройство равномерно распределяет проволоку обмотки с определенным уровнем натяжения. Оно бывает ручным и автоматическим, и работает по такому принципу:

Как работает станок для намотки

• Вращение рукоятки задает намотку проводки или кабеля на каркас катушки. Она служит основанием изделия и надевается на специальный вал.
• Проволока перемещается горизонтально благодаря направляющему элементу укладчика.
• Количество витков определяют специальные счетчики. В самодельных конструкциях эту роль может выполнять велосипедный спидометр или магнитно-герконовый датчик.

Намоточный станок на механическом приводе позволяет выполнять сложную обмотку:

• рядовую;
• тороидальную;
• перекрестную.

Ручной намоточный станок с механическим счетчиком оборотов

Он функционирует с помощью электрического двигателя, который задает движение промежуточного вала с использованием ременной передачи и трехступенчатых шкивов. Большую роль при этом играет фрикционная муфта сцепления. Благодаря ей станок работает плавно, без толчков и обрывов проволоки. Шпиндель с закрепленной оправой, на которую надета катушка, производит запуск счетчика. Намоточный станок настраивается с помощью винта под любую ширину катушечного каркаса.

Современные модели оснащены цифровым оборудованием. Они работают посредством специально заданной программы, которая хранит информацию в запоминающем устройстве. Значение длины и диаметра провода позволяет точно определить точку пересечения линий.

Современные намоточные станки оснащены специальными счетчиками

Тороидальные трансформаторы: самостоятельная намотка, проведение расчетов

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд.

Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно.

Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному.

Также кардинально отличаются тороидальные устройства. Расчет тороидального трансформатора и его намотка будут особыми. Так как радиолюбители и мастера создают детали под силовое оборудование, но не всегда обладают достаточными знаниями и опытом для их изготовления, то этот материал поможет данной категории людей разобраться с нюансами.

2 Делаем станок для намотки своими руками

Представленный в данном разделе статьи станок для намотки кабеля позволяет работать с катушками на квадратном, круглом и прямоугольном каркасе с диагональю до 200 мм, его можно будет комплектовать разными шкивами, что позволит менять шаг намотки в пределах 0.3-3.2 мм.

Приведенная схема демонстрирует каркас станка. Для сборки станины используются металлические листы толщиной 15 мм (для основания) и 5 мм (для боковых участков). Экономия на толщине металла не приветствуется, так как она ведет к уменьшению веса агрегата и, как следствие, ухудшению его устойчивости.

Вам потребуется вырезать заготовки станины (размеры соблюдаются) и просверлить в них два сквозных отверстия, затем боковушки привариваются к пластине основания. В нижнее отверстие нужно смонтировать 2 подшипника, в верхнее — втулки под вал вращения.

В качестве вала можно использовать пруток гладкой арматуры 12 мм, которую предварительно нужно отшлифовать и покрасить. Для втулки укладчика можно брать пруток диаметром 10 мм, по всей длине которого нарезается резьба стандарта М12*1,0.

Шкивы лучше вытачивать тройные, однако учитывайте, что их совокупная толщина не должна превышать 20 мм. При большей толщине потребуется дополнительно увеличивать длину валов на аналогичный размер. Указанная в схеме комбинация шкивов позволяет применять 54 разных шага намотки. Если вам необходимо работать с проводами диаметром менее 0.31 мм, потребуется дополнительный шкив 12/16/20 мм, с ним вы сможете наматывать провода 0.15 мм.

Для сооружения ручного привода вам потребуется крупноразмерная шестерня и рукоять, которые фиксируются посредством цангового зажима на верхнем валу. Благодаря использованию цанги вы сможете при необходимости прервать намотку фиксировать ручку, тем самым препятствуя разматыванию катушки.

Счетчик витков для намоточного станка делается из обычного калькулятора. Также вам потребуется магнит с герконовым датчиком (можно купить в любом магазине радиотехники), выводы которых необходимо присоединить к контактам калькулятора на кнопке «=».

2.1
Как работать на самодельном станке?

И так, оборудование готово, как же на нем работать? Чтобы установить каркас для намотки необходимо выдвинуть из посадочного гнезда верхний вал на длину, равную длине оправы. Далее на вал монтируется правый диск и оправка катушки, поверх которой надевается сама катушка. На следующем этапе устанавливается левый диск и навинчивается гайка, после чего все устанавливается в первоначальную позицию.

В отверстие на верхнем валу размещается гвоздик и производится центровка оправы, после которой каркас зажимается гайкой. Дальнейшие операции выполняются в следующей последовательности:

1. На подающем валу размещается подходящей по диаметру шкив.
2. Посредством вращения шкива укладчик перемещается в крайнее положение, к одной из сторон катушки.
3. На шкив одевается пассик провода — кольцом либо восьмеркой. Конец провода необходимо продеть под средним валом, размесить в желобе укладчика и зафиксировать на каркасе. Натяжение провода регулируется посредством зажимов на укладчике.
4. В начале намотки на калькуляторе набирается комбинация «1+1», после чего производится вращение ручки. С каждым полным оборотом вала калькулятор самостоятельно будет увеличивать число на экране на единицу, тем самым считая количество витков провода.

Поскольку данное оборудование имеет предельно простое устройство, в котором отсутствует какой-либо контроллер управления намоточным станком, в процессе работы вам потребуется постоянно следить за катушкой и при необходимости поправлять кабель на каркасе вручную.

Если вы хотите сделать станок более функциональным, потребуется усложнить конструкцию добавив в нее контроллер. Это позволит автоматизировать рабочий процесс, однако для полностью механической укладки в пару к контроллеру необходимо установить шаговый двигатель (подойдет обычный 24-вольтовый привод, работающий в режиме 44-60 шагов на оборот). Силовые транзисторы к данному комплекту подбираются исходя из характеристик мотора. В качестве контроллера оптимально подойдет прибор АТмега8, купить который можно за 150-200 рублей.

В работе радиолюбителей и электриков полезны устройства для наматывания медного провода диаметром 1,5 мм на специальную электрическую катушку. В промышленных условиях данный процесс требует скорости и точности. Домашние мастера могут воспроизвести такую технологию. Для этого понадобится самодельный намоточный станок. Для него характерны такие признаки:

• простота создания и эксплуатации;
• возможность использования разных трансформаторов;
• наличие дополнительных функций: подсчет количества проволочных мотков.

2 Электрический намоточный станок

Ручной намоточный станок не всегда в состоянии значительно облегчить работу по перемотке трансформаторов. Для того, чтобы сделать более совершенное устройство, следует обратиться к следующей информации, которая позволяет с использованием деталей матричного принтера создать более эффективную конструкцию.

Используя каркас принтера и многие его узлы и детали можно получить устройство со следующими особенностями:

• намоточный станок имеет небольшие размеры;
• его шпиндель плавно стартует и останавливается;
• наличие счетчика позволит избежать ошибок при подсчете витков;
• провод укладывается автоматически;
• возможность секционной намотки без перенастройки устройства;
• надежное закрепление каркасов, которые не имеют центрального отверстия.

Узлы и детали намоточного станка:

• катушка с проволокой (бобина подачи);
• механизм притормаживания вращения шпинделя;
• шаговый электродвигатель центровки бобины;
• направляющие (шариковая мебельная гарнитура);
• шторка оптических датчиков на механизме центровки бобины;
• ручка для перенаправления позиционера к другой секции (при секционной намотке);
• кнопки для ручного изменения направления укладки;
• светодиоды для контроля направления укладки;
• шаговый электродвигатель позиционера;
• шторки для оптических датчиков контролирующих границу намотки;
• регулировочный винт позиционера;
• катушка для намотки;
• электродвигатель намотки;
• счетчик количества витков;
• кнопки настройки устройства;
• оптический датчик синхронизации;
• регулятор скорости вращения.

2.1
Назначение и принцип работы отдельных частей и узлов

Подающий узел — используется для установки в нем бобины с проводом с обеспечением нужной величины его натяжения при подаче. Состоит из приспособления для крепления бобин и системы притормаживания вращения вала.

Центровка подающей бобины необходима из-за небольших габаритов станка и выполняется при помощи центрирующего механизма,
который работает следующим образом:

• провод, сматываемый с бобины, проходит через шторку, которая имеет форму вилки;
• шаговый двигатель, через редуктор с зубчатым ремнем, автоматически передвигает бобину по роликовым направляющим.

Позиционер — устройство, при помощи которого выставляются границы укладки провода. Шаговый электродвигатель перемещает укладчик до тех пор, пока шторка не перекроет один из контролирующих датчиков. Как только это происходит — направление укладки изменяется.

Укладчик — позволяет проводить перенастройку при намотке провода различного диаметра — от 0,2 до 0,4 мм.

Приемный узел — вращение катушки, на которую наматывается провод, обеспечивается высокоскоростным электродвигателем, имеющим редуктор. Редуктор состоит из 3-х шестеренок с общим делением 18, что позволяет получить достаточный вращающий момент
на небольших оборотах. Регулировка скорости вращения самого электродвигателя осуществляется за счет изменения величины подающегося к нему напряжения.

Подобная конструкция не является догматической. Все элементы, детали, отдельные узлы, подбираются в соответствии с конкретными задачами и возможностями любителя поработать своими руками. Главная идея заключается в том, что при достаточном желании и некоторых принципиальных знаниях, каждому мастеру вполне под силу самостоятельно собрать намоточный станок для любого типа трансформаторов.

2.2
Самодельный намоточный станок для трансформаторов (видео)

Для всех радиолюбителей, либо энтузиастов увлекающихся звуковоспроизводящей аппаратурой, намоточный станок является крайне востребованным оборудованием. Такие устройства используются для намотки однослойных и многослойных катушек цилиндрического типа для трансформаторов.

В данной статье мы изучим устройство и принцип работы намоточного станка, а также рассмотрим пошаговую инструкцию, следуя которой вы сможете сделать такое оборудование своими руками.

Устройство самодельного намоточного станка

В промышленных условиях используются специальные приспособления для массового производства различных типов электрических катушек и трансформаторов. Производство однотипных изделий позволяет вкладывать финансовые средства в скоростное, автоматическое оборудование для увеличения количества выпускаемой продукции.

В работе своими руками при ремонте, восстановлении, создании новых катушек или трансформаторов, необходимости в полной автоматизации процесса перемотки нет, но метод ручной укладки каждого витка проволоки устраивает далеко не всех мастеров. Поэтому появилась практика создания своих собственных моделей.

Самым простым вариантом является ручной намоточный станок, сделанный своими руками, который оснащен регулируемым укладчиком и счетчиком витков

При его создании следует уделить внимание лишь нескольким условным требованиям:

• простота конструкции;
• использование подручных материалов;
• возможность намотки катушек разного размера и конфигурации.

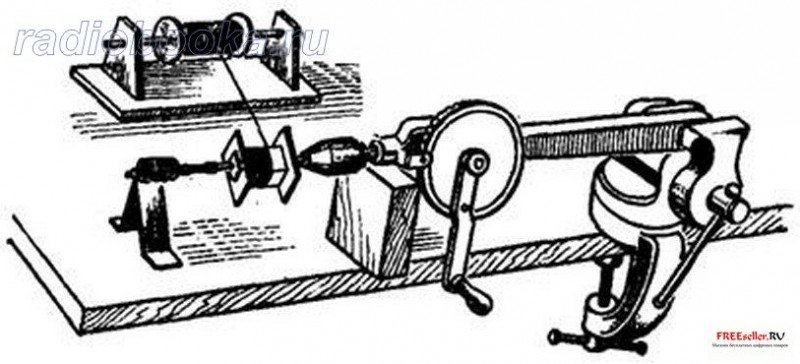

Устройство простейшего самодельного намоточного станка для трансформаторов

Примером такого станка сделанного своими руками может послужить такая конструкция, работающая по принципу колодезного ворота:

• основание с двумя вертикальными стойками, сделанными из дерева или фанеры;
• горизонтальная ось, закрепленная на стойках сделанная из толстой проволоки один конец которой выгнут в форме ручки для вращения;
• две трубки одетые на ось, на одной из которых размещена деревянная колодка, которая фиксируется шпилькой из металла и имеет клин для надежной фиксации на вращающейся оси;
• счетчик витков (велосипедный одометр), который подсоединяется к свободному концу оси через плотную резиновую трубку или витую пружину подходящего сечения.

Принцип работы такого устройства основан на насаживании каркаса трансформатора на ось устройства, и вращении своими руками ворота с ручным контролем плотности укладки провода и визуальным — по отсчету витков. к меню

Намотка тороидальных трансформаторов

Широкое применение тороидальных трансформаторов в бытовой технике и приборах дающих низковольтное освещение, создает необходимость в станке, а точнее, приспособлении, которое поможет намотать проволоку на каркас круглой замкнутой формы.

В промышленных условиях используются специальные кольцевые станки для качественной намотки тороидальных трансформаторов. В домашних же условиях, приходится мотать вручную долго и без гарантии качественной ровной укладки проволоки.

Приспособление в виде челнока, который работает по принципу швейной иглы, несколько облегчает работу по намотке тороидальных трансформаторов, но в недостаточной степени.

Станок для намотки тороидальных трансформаторов

Для создания более производительного устройства по намотке тородоидальных трансформаторов потребуется обод велосипедного колеса. Он закрепляется на стене при помощи штыря и имеет резиновое кольцо для закрепления проволоки.

Так как обод является цельным, то для того чтобы одевать на него каркасы тородоидальных трансформаторов, его необходимо будет разрезать и затем скрепить разборными пластинами.

Намотка тороидальных катушек при помощи этого приспособления происходит следующим образом:

• на разъединенный обод одевается подготовленная к намотке катушка;
• пластинами скрепляют (соединяют) обод, чтобы он являлся цельным кругом;
• наматывают на него необходимое количество проволоки;
• присоединяют конец провода к свободно перемещающейся по ободу катушке;
• начинают передвигать катушку по ободу полными кругами, за счет чего проволока сама укладывается на каркас трансформатора.

При выполнении такой, практически ручной намотки, необходимо следить за натяжением проволоки и плотностью витков.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Обод велосипедного колеса подходит лишь для катушек большого размера. Этот же принцип намотки, для небольших тороидальных трансформаторов, можно применять, используя любое плоское кольцо подходящих размеров. к меню

Это интересно: Гидравлические трубогибы — виды, видео, фото

Счетчик оборотов для подсчета витков

Один оборот равен одному витку — так раньше в уме подсчитывал, мотая трансформатор на примитивном приспособлении

С появлением полноценного намоточного станка с предусмотренным счетчиком стало намного проще, но самое важно, что при намотке витков процент на ошибку свелся практически к нулю

В рассматриваемом намотчике использован механический счетчик УГН-1 (СО-35) от советской аппаратуры. Его можно заменить на велосчетчик или механический счетчик от старого бытового магнитофона, где он отмерял расход ленты. Также можно собрать простой счетчик своими руками, имея только калькулятор, геркон, два провода и магнит.

Разберите калькулятор на два контакта, замыкаемых кнопкой «равно», припаяйте два провода, а на концы проводов запаяйте геркон. Если поднести магнит к геркону, то его пластины внутри стеклянной колбы замкнутся и на калькуляторе произойдет имитация нажатия кнопки. Используя функцию сложения калькулятора 1+1 можно подсчитывать обороты.

Далее закрепляем самодельный диск на первую ось. К диску приклеиваем магнит, а на корпусе станка или кронштейне крепим геркон. Геркон располагаем так, чтобы при обороте диска магнит проходил рядом с герконом и смыкал его контакты.

Радиолюбительские технологии

Принцип работы на станке

Трудиться на сконструированном станке несложно. Технологический процесс требует выполнения определенных действий:

1. Верхний вал подготавливают к работе: снимают шкив, задают нужную длину каркаса катушки, устанавливают правый и левый диски.
2. В отверстие верхнего вала вставляют крепежное изделие, центрируют и зажимают каркас специальной гайкой.
3. На подающий вал монтируют нужный шкив для первичной обмотки.
4. Напротив каркаса катушки устанавливается укладчик.
5. Пассик одевают на шкивы кольцом или восьмеркой, в зависимости от вида укладки.
6. Металлический провод заводят под дополнительный вал, укладывают в желобок, закрепляют.
7. Натяжение проволоки регулируют при помощи зажимов, расположенных вверху укладчика.
8. Провод должен плотно наматываться на основу катушки.
9. На калькуляторе фиксируют числовое значение «1+1».
10. Каждый оборот вала прибавляет заданный счет.
11. Если витки нужно отмотать назад, на вычислительном устройстве нажимают «–1».
12. Когда провод достигнет противоположной части каркаса, с помощью цангового зажима меняют положение пассика.

Под разную толщину металлического провода соотносят шкив с шагом намотки.

Изоляционные прокладки

В ряде случаев между соседними рядами обмоток трансформатора образуется большое напряжение, и тогда прочность изоляции самого провода оказывается недостаточной. В таких случаях между рядами витков необходимо класть изоляционные прокладки из тонкой плотной бумаги, кальки, кабельной, конденсаторной или папиросной бумаги. Бумага должна быть ровной и при рассматривании на просвет в ней не должно быть видимых пор и проколов.

Изоляция между обмотками в трансформаторе должна быть еще лучше, чем между рядами витков, и тем лучше, чем выше напряжение. Лучшая изоляция — лакоткань, но кроме нее, нужна еще и плотная кабельная или оберточная бумага, которые прокладываются также и с целью выравнивания поверхности для удобства намотки сверху следующей обмотки. Один слой лакоткани всегда желателен, однако ее можно заменить двумя-тремя слоями кальки или кабельной бумаги.

Измерив расстояние между щечками готового каркаса, можно приступить к заготовке изоляционных полос бумаги. Для того чтобы крайние витки обмотки не заваливались между краями полос и щечками, бумагу нарезают несколько более широкими полосами, чем расстояние между щёчками каркаса, а края на 1,5-2 мм надрезаются ножницами или просто загибаются.

При намотке надрезанные или загнутые полосы закрывают крайние витки обмотки. Длина полос должна обеспечить перекрытие периметра намотки с нахлестом концов на 2-4 см.

Для изоляции выводов, мест паек и отводов обмоток применяются отрезки кембриковых или хлорвиниловых трубок и кусочков лакоткани.

Для затяжки и закрепления начала и конца толстых обмоток (накальных и выходных), заготавливают куски (10-15 см) киперной ленты или полоски, вырезанные из лакоткани и сложенные для прочности втрое, вчетверо.

Если наружный ряд обмотки близко подходит к сердечнику, то из тонкого листового текстолита или картона вырезают прямоугольные пластинки, которые вставляются между обмоткой и сердечником после сборки трансформатора.

Намоточные и выводные провода

Обмотки трансформаторов, с которыми приходится иметь дело радиолюбителю, чаще всего выполняются проводом с эмалевой изоляцией марки ПЭ или ПЭЛ.

В силовых трансформаторах для сетевых и повышающих обмоток применяется исключительно провод ПЭ, а для обмоток накала ламп — тот же провод или, при большом диаметре (1,5-2,5 мм), провод с двойной бумажной изоляцией марки ПБД.

Выводы концов и отводы от обмоток, выполненных тонким проводом, делаются проводом несколько большего сечения, чем провод обмотки. Для них лучше брать гибкий многожильный провод с эластичной изоляцией (например, хлорвиниловой или резиновой). По возможности желательно брать провода с различной расцветкой, чтобы по ним можно было потом легко узнать любой вывод.

Выводы от обметок, выполняемые толстым проводом, можно делать тем же проводом. На концы или отводы этих обмоток надо надеть кусочки тонкостенных изоляционных трубок. Выводные проводники должны быть такой длины, чтобы их можно было свободно присоединить к элементам схемы или к расшивочной планке (гребенке).
