Изготовление тонкого жала для паяльника своими руками

Принципиальная схема устройства

Прибор не имеет сложных конструкций и технических деталей. Принципиальная схема достаточно понятная и вы можете без проблем  собрать мощный паяльник своими руками. Комплектационная часть прибора включает в себя:

• Стержень из медного материала.
• Металлический кожух.
• Трубка из металла.
• Нагревательный компонент.
• Изолирующая рукоятка.
• Вилка.
• Провод (электропитающий элемент).

Низковольтный паяльник

Что понадобится для изготовления самодельного паяльника на 220 Вольт?  Мы рекомендуем в целях электробезопасности изготовить низковольтный паяльник на 12-14 Вольт, хотя принцип сборки не отличается по принципиальным характеристикам. Для работы вам понадобятся следующие материалы, инструменты:

• Аккумуляторная батарея Li-Ion можно использовать старые аккумуляторные батареи от ноутбука или шуруповерта.
• Небольшой отрезок медного провода, желательно диаметром до 2 мм. Длина не более 6 см, этот отрезок понадобится нам в качестве намотки спирали.
• Трубки из термостойкого стекловолокна. Диаметр трубок предпочтительнее 3,8 мм и 1 мм.  Такая трубка предназначена в качестве кожуха под металлический корпус для нагревательного компонента. Как вариант, можно использовать изоляционный материал неработающего электрочайника.
• Проволока нихромовая, рекомендуется взять провод диаметром в 0,3 мм. Посмотрите материал в старых, вышедших из строя фена, предназначенного для сушки волос. Вот длину такой проволоки будем подбирать опытным путём, учитывая все основные конструкционные мощности устройства, в том числе аккумуляторной батарее, если вы ее планируете устанавливать на паяльнике вместо электрического провода.
• Небольшой отрезок от телескопической антенны диаметром в 4 мм, длина такой детали около 3 см.
• Для жала берём небольшой отрезок медной проволоки одножильного типа. Диаметр лучше всего взять из расчёта 3,8 мм.
• Провод, предназначенный для подключения источника питания к паяльнику.
• Для ручки подбираем деревянную или пластмассовую трубу с хорошими характеристиками Электроизоляция.

В принципе, это основой набор материалов, предназначенные для того, чтобы приступить к выполнению задачи как сделать паяльник своими руками.

Наличие защитного покрытия

Основной недостаток медных изделий (быстрое разрушение в процессе пайки) может быть нивелирован за счёт нанесения на их поверхность специального защитного покрытия. Таким способом некоторые любители пытаются получить так называемое «долговечное жало» для паяльника.

Одним из наиболее эффективных способов защиты является использование покрытий на основе серебра, обеспечивающих прекрасные показатели теплопроводности.

Естественно, что такие жала имеют и соответствующую цену, но зато они очень практичны в работе, поскольку хорошо «смачиваются» припоем. Однако высокая стоимость покрытий ограничивает возможности применения таких жал в быту; к тому же, серебряное покрытие довольно быстро выгорает в условиях повышенных температур.

Производителями разработан компромиссный вариант, позволяющий объединить в одном изделии всё лучшее из рассмотренных решений. Они покрывают защитным слоем никеля только основание жала паяльника, не задевая его рабочего наконечника, который защищается более надёжным и дорогим материалом, обладающим хорошей адгезией.

Изготавливают также паяльниками с керамическим нагревателем и специальным необгораемым жалом, которое требует особого бережного обращения. В некоторых случаях покрытие может быть многослойным, состоящим из сплавов металлов.

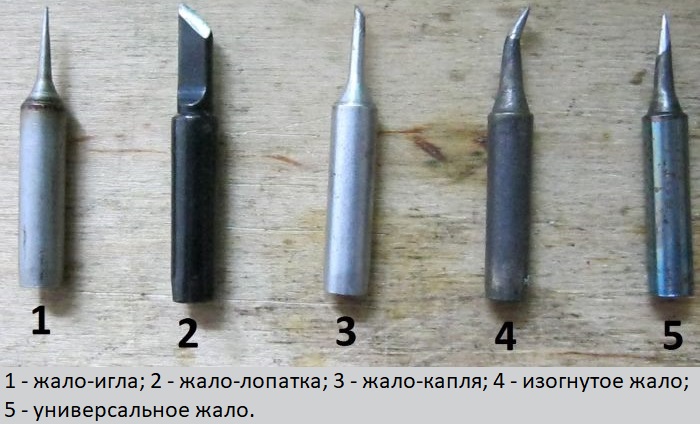

Виды жала для паяльника

Основной параметр отличия – материал изготовления. Он определяет рабочие характеристики жала. Если изначально доминировали лишь изделия из меди, сегодня выбор становится шире.

Медные

Мастера считают, что лучшее жало для паяльника – медное. Долгое время производители выпускали именно этот вариант, так как он долговечный. Материал проводит тепло, что также является важным качеством. Медь обходится дешево, в сравнении с другими материалами для жала. Зачастую несъемные жала на бюджетных инструментах выполняются из нее. Медь относительно легкий в обработке металл, из которого можно самостоятельно сделать замену для израсходованного инструмента.

Медные жала для паяльника

Необгораемые

Необгораемые жала являются уязвимыми для механической обработки. Это деликатный вариант, так как к нему нужно бережно относиться, иначе есть риск испортить. Ни в коем случае нельзя использовать наждачную бумагу и напильники, иначе защитный слой слезет, и все жало лишится своего преимущества. Защитный слой не позволяет материалу обгорать. Для обработки требуется использовать только специальную губку, смоченную в составе для растворения. Размер жала для паяльника не имеет значения, так как верхний слой остается тонким.

Необгораемое жало

Керамические

Жало для паяльника из керамического материала является прочным, как и металлический вариант. Теплоемкость и теплопроводность здесь сильно уступают меди. Изделие не подвержено коррозии и оказывается более прочным. Не приходится часто отвлекаться на постоянную очистку наконечника. Тонкие керамические жала отлично подходят для работы с радиодеталями.

Керамическое жало для пайки

Составные

Вариантов, какое жало для паяльника лучше использовать, имеется много. Составные позволяют соединить в себе несколько свойств различных материалов, что помогает достичь действительно уникальных свойств. В составных моделях сочетается от двух разновидностей материалов. К примеру, в сердечнике находится сталь, чтобы достичь прочности. Тогда длина жала паяльника может быть более высокой. Медь становится теплопроводящим материалом, расположенным между концом и нагревательным элементом. Никель наносится в качестве верхнего покрытия, защищающего от коррозии. Серебряный сплав ставится на конец жала, которым производится работа и применяется для лучшей адгезии к припою.

Как отрегулировать температуру

При работе необходимо отрегулировать температуру инструмента. Для этого стоит взять припой и прикоснуться жалом. Повышать температуру на паяльной станции надо постепенно, при этом смотреть пока припой не начнет плавиться, он должен держаться на конце паяльника. Этот важный нюанс необходимо учесть, вовремя «словить» и тут же прекратить повышать температуру.Нельзя перепутать плавление с размягчением. Когда припой станет кашеобразным, то это будет означать, что температура агрегата еще недостаточно накалена. В таком случае, стоит добавить градусы. Надо учитывать, что на разных станциях меняются показатели температуры. В большинстве случаев, температуру выставляют не больше 370 градусов. Есть такие электронщики, которые могут выставлять 340 градусов и даже 300. Все зависит от датчика температуры.Существуют паяльники, которые врут по температуре, например, это могут быть недорогие китайские модели, типа Lukey. Но даже среди таких типов паяльников встречаются те, которые зарекомендовали себя исключительно с хорошей стороны, например – Lukey 702.

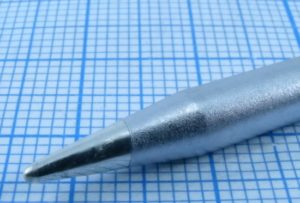

Толщина наконечника

Этот параметр является определяющим в тех случаях, когда электрический паяльник используется для работы с массивными изделиями (с отдачей в зону пайки больших количеств тепловой энергии).

В противоположность этому паяльники с тонким жалом и различной формой наконечника, как правило, используются при работе с мелкими электронными деталями и тонкими проводниками. Они также востребованы при изготовлении ювелирных украшений, предполагающем филигранные методы обработки изделий.

Этот параметр универсален и может относиться как к жалам паяльника из любого материала. При этом его влияние на показатели теплопроводности для указанных вариантов исполнения различно.

В тех случаях, когда требуется значительное увеличение тепловой отдачи – предпочтение обычно отдаётся жалам из чистой меди.

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
• Двухсторонний текстолит.
• Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
• Стальная или медная проволока диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
4. Поместить обработанную часть проводов в припой на несколько секунд.
5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

https://youtube.com/watch?v=daON4ydVWHI

Самодельное оборудование

Мастеров по ремонту электроники очень много, поэтому спрос на импульсные паяльники довольно стабильный. Но всё же некоторые стараются изготовить такой паяльник из электронного трансформатора своими руками. Толкают их на это подобные причины:

• Дороговизна импортного высококачественного оборудования.
• Некачественная продукция китайского происхождения.

Простейший высокочастотный нагреватель

Для человека, немного знакомого с электротехникой, изготовить инструмент несложно. Для этого понадобятся:

• Трансформатор.
• Шинка и проволока из меди.
• Материал для изготовления ручки.

Первичная обмотка соединена с питающим элементом, а вторичная — с жалом и сигнальной лампой. Такая простота делает устройство надёжным и неприхотливым к качеству напряжения. Большинство недорогих изделий в своей основе имеют именно такую схему.

Для изготовления требуется наличие малогабаритного силового трансформатора. Его можно взять в блоке питания какой-либо ненужной или сломанной бытовой техники. Его схема будет подвергнута модернизации

Сначала необходимо осторожно вскрыть корпус трансформатора и подобраться к обмотке, которую нужно аккуратно размотать. Из смотанного провода навивается новая первичная обмотка в количестве 1300 оборотов

Это можно сделать вручную или на специальном намоточном станке.

Вторичная обмотка представляет собой один виток из медной шины, изолированной стеклотканью или термоусадочной трубкой. К ней будет винтами подсоединяться жало. Ручку можно сделать из любого диэлектрического материала. Это может быть дерево или текстолит. Возможно использование старой рукоятки от ненужного паяльника или другого устройства. Вариантов много.

Ещё один компонент — выключатель, который должен обеспечивать кратковременную подачу напряжения на вторичку. Поэтому нужно приспособление без жёсткой фиксации по принципу: пока нажато — работает. Постоянное присутствие на вторичной обмотке электрического тока ведёт к её разрушению. После того как все компоненты готовы, их нужно аккуратно собрать и закрепить. Такая конструкция позволяет периодически менять наконечник для коррекции толщины пайки.

Прибор из электронного трансформатора

Если поиски хорошего недорогого импульсного паяльника не увенчались успехом, эти средства можно потратить на приобретение пускового двенадцативольтового устройства для энергосберегающих или галогеновых ламп. В нём есть трансформатор, который предстоит немного усовершенствовать, предварительно демонтировав из корпуса. Имеющаяся вторичная обмотка для использования в качестве силовой слабовата, поэтому её нужно аккуратно снять и изготовить новую из медной проволоки сечением 1 квадратный миллиметр.

Модернизированная обмотка будет состоять из двух или трёх витков. А также необходима рукоятка, кнопка без удержания во включённом положении и лампочка для индикации. Всё это подбирается из имеющихся под рукой компонентов. Жало такого паяльника нагревается в один момент, однако временем постоянного накаливания злоупотреблять не следует.

Изготовление жала

В этом качестве используется медная проволока, подсоединённая к держателям на вторичной обмотке. Толщину подбирают экспериментальным методом, ориентируясь на скорость нагрева. Начинают подбор с провода сечением 1−2 квадрата

Здесь важно найти золотую середину: слишком толстое жало будет медленнее нагреваться, а тонкое — быстрее изнашиваться. Оптимальное время накаливания наконечника составляет от 4 до 8 секунд

Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки. Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции.

Зачем лудить и точить

Лужение жала перед пайкой существенно упрощает все операции с паяльником, состоящие в переносе расплавленного припоя в зону контакта. Без этой процедуры удаётся обходиться лишь в том случае, когда купленное паяльное устройство имеет жало, покрытое защитной плёнкой из серебра. Покрытие на основе серебра хорошо удерживает припой, не ухудшая показателя теплопроводности основы из меди.

Обработка паяльника канифолью.

Однако изделия с таким покрытием стоят немалых денег; к тому же серебряная плёнка со временем сходит и обнажает медное основание (говорят, что она растворяется в припое). Так что и в этом случае по истечении некоторого времени облудить жало, так или иначе, придётся. Точить остриё напильником приходится не только перед лужением, но и в тех случаях, когда необходимо придать жалу удобную для работы форму. Некоторые из пользователей предпочитают, чтобы жало было заточено «под конус». Другие же стараются так заточить его боковые части, чтобы получить плоскую заострённую форму.
