Подставка для паяльника своими руками

Держатель типа «третья рука»

Для пайки отдельных деталей или изделий очень удобно фиксировать их в определённом положении, освобождая руку, в которой должен располагаться паяльник. Для этих целей используется специальное приспособление, которое иногда называют подставкой под паяльник «третья» рука.

Для её сборки потребуются материалы и инструменты, изображённые на приведённом фото. В перечень требуемых деталей входят зажимы типа «крокодил», держатели от декоративных свечей и любая подходящая по размеру пружина.

За основу такой конструкции может быть взято изделие китайского производства, оснащённое лупой и имеющее в своём составе все необходимые элементы.

При сборке такой подставки сначала на некотором удалении от центра основания крепится спиральный держатель под паяльник, после чего в заранее высверленные ниши вставляются держатели из-под свечей.

Перед их монтажом необходимо обратить внимание на толщину стенок стаканчиков, выбираемой из соображений оптимальной теплопроводности. И только после этого можно будет вставить их в уже подготовленные ниши, смазав предварительно днища клеем, а затем выровнять края заподлицо с плоскостью деревянного основания

После установки ёмкостей под канифоль и припой можно будет зафиксировать «крокодилы» путём их обжима вокруг спирали. Высота их расположения выбирается таким образом, чтобы работа с паяльником и деталью не вызывала каких-либо затруднений.

Для удобства пайки в конструкции спирали может быть предусмотрена регулировка положения зажимов по вертикали.

При необходимости в состав сборной подставки для паяльника может быть дополнительно введена лупа (увеличительное стекло). Однако опытная эксплуатация таких приспособлений показала, что одновременная установка на подставке вспомогательных зажимов и лупы создаёт определённые неудобства в работе с ними.

В случае нежелания делать самому, готовую подставку всегда можно купить в магазине паяльных принадлежностей.

Подставка из проволоки

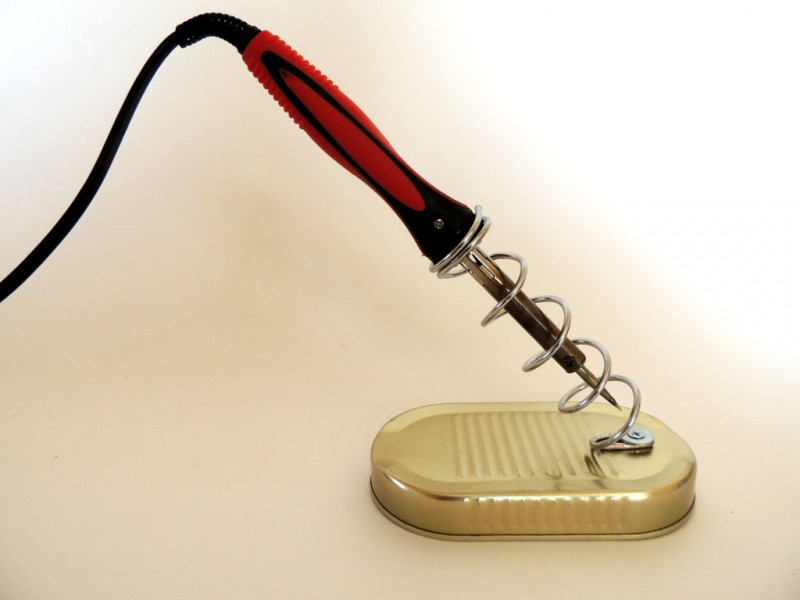

Простейшее приспособление можно сделать из толстой проволоки. Оно представляет собой конусную пружину, которую крепят к устойчивому основанию. Кусок проволоки, длиной примерно 30 см, накручивают на инструмент. На конце делается ушко для крепления к подставке. Для пружинки можно использовать тонкую вешалку из-под одежды.

Основание собирают из любого подходящего предмета — консервной банки, ненужной детали от бытовой техники или куска фанеры и т. д. Предварительно в заготовке высверливается отверстие, куда с помощью болтика крепят пружинку.

В другом варианте конструкции из проволоки с помощью плоскогубцев делают прямоугольные держатели с выемками для паяльника. Их закрепляют с двух сторон к основанию из ДСП или деревянного бруска. Паяльную установку можно оборудовать емкостями для олова или канифоли, коробкой для хранения мелких деталей, которую приклеивают специальным клеем.

Какими бывают?

Разновидностей держателей много. Стоит отметить основные виды.

1. Держатель с охлаждением. Подставка представляет собой конструкцию с медным радиатором, на котором размещают паяльник. В качестве охлаждения выступает насос с жидкостью и вентилятор.
2. Стеклянная подставка. Данный вид держателя производят из стекла большой толщины. Этот стильный держатель отличается устойчивостью и прочностью. За счет толстого и тяжелого материала держатель не опрокидывается и не нагревается.
3. Подставка из керамики. Недорогой вариант держателей производят из прочного, термостойкого материала. Для надежности дополнительно используют метод армирования. Керамические держатели очень удобны. Они имеют место для баночек с канифолью и припоем. Однако у изделий есть один недостаток – подставки из керамики очень хрупкие.
4. Витой стальной держатель. Изделие имеет вид пружины, в которую вставляется паяльная лампа. Стальная пружина способствует естественному оттоку тепла и рассеивает его с большой поверхности витков. Модели наиболее востребованы и стоят недорого.
5. Подставка с фиксаторами. Для того чтобы паяльник точно не выпал из держателя, он фиксируется дополнительными зажимами. Это удобно, но значительно тормозит работу.
6. Кольцевой держатель. Конструкция оснащена кольцом, которое предназначено для жала паяльника. Под весом рычага жало провисает и фиксирует паяльник на одном месте. Есть мнение, что такая фиксация портит прибор, но это относится лишь к хрупким паяльникам с массивной ручкой.
7. Держатели с регулятором мощности. Достаточно сложная конструкция, характеризуется высоким функционалом. Подставка имеет регулятор мощности для паяльника. Прибор регулирует подачу тепла во время работы и препятствует перегреву. Такое приспособление очень удобно, на нем можно так же разместить баночки с кислотой и припоем.

Необходимый материал

Для изготовления самодельного паяльника потребуются следующие материалы:

• прут из красной меди (этот материал характеризуется высокой теплопроводностью, толщина прута зависит от требуемой мощности изделия), чаще всего выбирают проволоку диаметром 1,5 мм и длиной 40 мм;
• медная фольга;
• резистор (должен соответствовать нужной мощности паяльника);
• нихромовая проволока 0,2 мм (длина примерно 35 см);
• силикатный клей (жидкое стекло);
• тальк (смешивается с силикатным клеем для получения изоляционного слоя);
• асбестовая нить;
• провода (они должны соответствовать мощности изделия, причем некоторые из них должны быть термостойкими);
• металлическая трубка, которая будет выполнять функцию корпуса;
• ручка или любое подобное изделие из материала с низкой теплопроводностью.

Расчеты количества материала и его параметров нужно выполнять на основании выбранной мощности.

Кроме указанных материалов, потребуется стандартный набор инструментов:

источник тепла (это может быть печь, неважно, электрическая или газовая);
кусачки;
пинцет;
плоскогубцы;
напильник;
шпатель (или подобный деревянный или пластиковый предмет);
ветошь (ее потребуется много) для удаления изолирующей смеси.

Популярные бренды

Обзор популярных брендов открывает производитель Rexant. Первая модель держателя — Rexant 12-0316. Приспособление оснащено подставкой под паяльную лампу и держателем для припоя на катушке. Обеспечивает безопасную фиксацию паяльника во время нагрева и при охлаждении, удерживает припой на катушке. Конструкция имеет лоток под губку для очистки прибора от припоя. Губка для очистки идет в комплекте.

Модель Rexant 12-0250 с лупой и подсветкой. Подставка «третья рука» оснащена тремя лупами и светодиодной подсветкой. Благодаря подсветке можно выполнять работы с паянием мелких деталей, ювелирных украшений и микросхем. Конструкция включает в себя подставку, 3 лупы с кратностью увеличения 2.5х, 7.5х, 10х и шарнирными зажимами. Зажимы подвижного типа имеют покрытие из никеля и способны фиксировать детали в различном положении.

Подставка Rexant 12-0309. Металлическая конструкция оснащена специальным лотком под стружку для очистки паяльника от припоя. Стружка поставляется в комплекте. Удобная и компактная модель, не занимает много места.

Модель Ersa A57 обеспечивает максимально безопасную работу с паяльной лампой и припоем. В комплект входит специальная стружка для очистки прибора. Антистатическое исполнение. Легкая конструкция (всего 382 г) позволяет перемещать держатель с места на место.

Держатель для паяльника Ersa A05. Металлическая подставка оснащена винтовой стальной пружиной, которая надежно фиксирует паяльную лампу.

Модель Quick 907. Мини-приспособление для паяльника выполнено из высококачественного материала. Конструкция имеет специальное отверстие в корпусе, куда вставляется паяльная лампа. Держатель оснащен специальным лотком с губкой для очистки от припоя.

Прямоугольный держатель AAD1731. Простая конструкция оснащена стальным фиксатором, который дополнительно имеет обмотку из спирали. Корпус выполнен из огнеупорного материала, что обеспечивает защиту мастера и рабочей поверхности. Несмотря на то, что конструкция легкая, она имеет высокую степень устойчивости.

Держатель «Зубр Мастер» 55464 винтовой литой. Компактная подставка выполнена из высококачественной стали и пластика. Корпус устойчив и имеет отверстие для очистки паяльника. Пружина надежно фиксирует паяльник и способствует равномерному рассеиванию тепла.

Круглая подставка SL-1040. Спираль, в которую вставляется паяльник, выдерживает нагрев высоких температур, способствует быстрому рассеиванию тепла по всей поверхности пружины.

Подставка Goot ST-76. Держатель для паяльника имеет шарнирное основание, за счет чего можно регулировать наклон. Конструкция оснащена отсеком, в который вмещаются несколько губок для очистки от припоя. Приспособление можно использовать для приборов с керамическим нагревателем.

Подставка с регулятором мощности Yihua-936B. Паяльная станция с регулятором мощности и держателем выполнена из высококачественного, антистатического материала. Регулятор мощности позволяет регулировать подачу тепла и предотвращает появление непропаянных швов. Все детали регулятора прочные и противоударные. Держатель для паяльника изготовлен из сплава железа.

Общие требования к материалам и конструкции

Изготовить своими руками качественную подставку, применяемую для пайки различных изделий и металлических деталей можно из любых подручных средств, соответствующих следующим требованиям:

• надёжность и устойчивость основания;
• огнеупорность материала опорных стоек;
• наличие места под ёмкости с канифолью и припоем.

Простота рассматриваемого устройства совсем не значит, что для его сборки можно использовать некачественные детали и относиться к этому как к чему-то не особо важному. Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями

Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями.

Крепящиеся на основании баночки с канифолью и припоем должны располагаться в порядке, соответствующем последовательности совершаемых при пайке операций и не создавать помех работе с паяльником.

Некоторые мастера размещают на таких подставках паяльники вместе с регулятором мощности, что заметно усложняет конструкцию всего устройства в целом.

В отличие от небольших по размеру заводских образцов, самостоятельно изготавливаемые подставки должны иметь габариты, достаточные для размещения на них всех перечисленных выше элементов.

Иногда такие приспособления оборудуются специальным держателем для паяльника (так называемой «третьей» рукой), позволяющим фиксировать обрабатываемые заготовки или детали. Один из простейших вариантов изделия – держатель типа «крокодил».

Для чего нужна?

Все выпускаемые на сегодняшний день отечественными и зарубежными производителями паяльники различаются показателями мощности и своими конструкционными особенностями, что влияет на выбор вида, размеров и формы подставки.

Второй вариант является более практичным и долговечным, но имеет достаточно долгий разогрев. Керамический паяльник значительно быстрее разогревается, но нуждается в аккуратной эксплуатации и максимально бережном отношении, поэтому качественная подставка позволяет предотвратить нежелательные удары или выход прибора из строя.

Материал для традиционной подставки выбирается также с учетом показателей мощности инструмента для пайки:

• модели 3-10 Вт используются в распайке наиболее мелких микросхем;
• приборы 20-40 Вт относятся к категории бытовых и радиолюбительских;
• устройства 60-100 Вт используются чаще всего в автомобильных сервисах и участвуют в распайке толстых кабелей;
• паяльники 100-250 Вт используются в запайке посуды, легко спаивают радиаторы и другой крупногабаритный металл.

Наиболее мощные паяльники — инструмент громоздкий, нуждающийся в особенно надежных и крепких подставках. Удобная и многофункциональная подставка делает работу безопасной, а наличие регулятора напряжения предупреждает перегрев паяльника в условиях длительной работы с прибором.

Включенный в электросеть прибор быстро прогревается до 250-300 °С, поэтому укладывается на специальную подставку или вставляется в нее, после чего располагается на краю рабочей поверхности.

Подставка для паяльника с регулятором мощности

Все больше людей предпочитают использовать именно данный вид подставки. Суть ее заключается в том, что она оснащается специальным устройством, которое самостоятельно корректирует степень нагрева паяльника. Поэтому прибор не перегревается и не выходит из строя. Подставка отличается от других видов тем, что для ее функционирования необходимо подключение к электросети. Для изготовления варианта с регулятором мощности необходимо взять такие элементы:

• медный провод;
• небольшой кусок фанеры;
• трансформатор;
• светодиоды;
• детали для крепления;
• резистор;
• провода;
• розетку для подключения к сети.

После того как все необходимые детали были куплены, приступают непосредственно к сборке подставки. Для начала выбирается размер установки. На основании данных сведений из листа фанеры вырезается основание. Далее на него будет крепиться трансформатор и другие детали.

Особенности

Мощность мобильного паяльника не будет превышать 40 Ватт, но для полноценной работы этого достаточно. Прибор можно брать с собой и применять его там, где нет доступа к электрической сети.

Также можно встроить самодельный регулятор для паяльника, так у нас будет возможность контролировать мощность. В основном портативные модели применяются для пайки чувствительных компонентов.

Главное удобство заключается в эстетичности паяльника, он очень компактный и хорошо держится в руке. Также провода у паяльника вовсе отсутствуют, а это несомненное преимущество и это оценит каждый радиотехник.

Как сделать подставку для паяльника?

Покупать готовые подставки невыгодно, так как они имеют высокую стоимость и малые габаритные размеры, которые подходят не ко всем видам устройств. Поэтому многие пользователи задаются таким вопросом: «Как сделать подставку для паяльника своими руками?». Перед началом изготовления необходимо приготовить материалы. Для этого следует приобрести следующие компоненты:

• дюралюминиевые листы, толщина которых равна 1,5-2 мм;
• небольшой деревянный брусок (можно использовать различные виды дерева);
• емкости из-под лака;
• две металлические коробочки.

Когда все эти детали будут куплены, можно приступать к изготовлению подставки. Итак, в пластине необходимо сделать несколько отверстий. На них будут закрепляться емкости для канифоли и спирта. Монтаж банок выполняется легко. Емкости должны легко вставляться в конструкцию, а также плотно прилегать друг к другу. После данных процедур необходимо сделать опору. Она изготовляется путем изгиба основания.

При необходимости каждый человек может изготовить специальные стойки, которые поднимают конструкцию на определенное расстояние. Это делается для удобства в процессе работы. Подготовительные работы заканчиваются на обработке дюралюминиевого листа напильником или наждачной бумагой. Углы не должны иметь острых концов.

Листая старые журналы

В старых журналах «Радио» можно найти чертежи, как сделать подставку с экономным переключателем нагрузки.

• В качестве основы (1) используется доска с выбранной серединой, или П-образная конструкция из полоски фанеры и двух брусков по длинным краям
• Под поверхностью размещается контактная группа реле на 220 вольт (2,4,5) с крупными токосъемными площадками. Схема подключения перебрасывает питание либо напрямую, либо через диод. Радиоэлемент «отрезает» половинки полупериода переменного напряжения 220 вольт, снижая его до величины 110
• Через тягу (6), подпружиненная (7) кнопка (8) нажимает на контакты, когда паяльник лежит на подставке. Электроэнергии тратится вдвое меньше, при этом паяльник практически мгновенно разогревается до полной мощности. Тяга крепится за консоль (9)
• Сам инструмент располагается на кронштейнах (3) и (10)
• В задней части располагается розетка для паяльника, соединенная с выходными контактами реле. К входу подсоединяется силовой провод питания
• Между стойками, обычно прибивали жестяную баночку из-под обувного крема или вазелина, для хранения канифоли

Конструкция проста, но удобна и эффективна. Если не хочется заморочек с контактами – делаем простую функциональную подставку. Опять же из опыта советских радиолюбителей.

Подставка под паяльник своими руками по шагам:

1. Берем кусок фанеры или ДСП от старой мебели. Вырезаем прямоугольник, обрабатываем
2. Из куска оцинковки вырезаем заготовку размером с ладонь, для опоры типа «ласточкин хвост»
3. Сгибаем пластину, получаем готовый элемент. К слову – такую деталь уже можно использовать, как примитивную подставку
4. Для удержания катушки с припоем, вкручиваем в основание стальную шпильку
5. Третьим элементом является универсальное корытце. Можно использовать как стол для лужения или хранилище для канифоли. На этом конструкция готова.

Подставка с приспособлением «третья рука»

Данная конструкция позволяет максимально комфортно работать с пальником, не тратя усилий на удержание паяльника и двух соединяемых деталей одновременно. Она совершенно заслуженно называется «третьей рукой». Для ее изготовления потребуются следующие подручные материалы и принадлежности:

• два стаканчика от декоративных свечей;
• ножка от старой настольной лампы или небольшого светильника;
• два зажима «крокодил»;
• лупа, которая поможет значительно удобнее работать с мелкими деталями;
• пружинный фиксатор, который можно изготовить своими руками из обычной стальной проволоки;
• деревянное основание.

Первым делом нужно подготовить основу для будущей подставки. Для этого фрезеруем в ней три ниши. Первые две будут использоваться для установки стаканчиков от свечей, а третья – для чистящего сукна, удаляющего припой с паяльника. После этого все работы выполняются в такой последовательности:

1. Монтируем стаканчики в подготовленные ниши.
2. Монтируем на гибкую штангу от лампы зажимы типа «крокодил». Расстояние между ними лучше делать регулируемым.
3. Спиральный держатель паяльника устанавливаем в одном из углов основания.
4. Сверлим отверстия и привинчиваем штангу с зажимами к деревянной подставке.
5. При желании к верхней части «третьей руки» можно прикрепить лупу. Также очень часто она делается съемной, либо устанавливается на отдельную штангу.

Такая подставка не требует значительных финансовых вложений, однако облегчает работу с паяльником.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого. Но при желании можно их изготовить и своими руками. Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

Подставка под паяльник из проволоки.

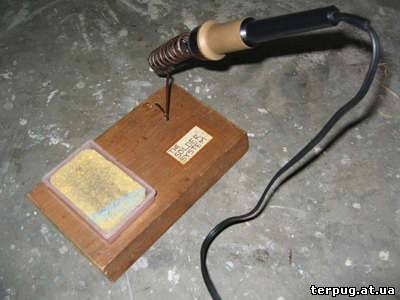

Начнем с самого бюджетного, простого и распространенного варианта. В нем крепление под паяльник изготавливается из толстой металлической проволоки в виде конусной пружины и крепится к деревянному или иному основанию. Вместо проволоки можно использовать тонкие металлические вешалки для одежды, которые есть практически в каждом доме.

Подобную подставку можно сделать удобнее, если установить на нее дополнительные плюшки, например, металлическую губку для очистки паяльника, коробочку под олово и канифоль или держатель для пайки.

Из проволоки можно сделать и другую самодельную подставку для паяльника, чуть менее удобную (хотя это дело вкуса) и столь же простую в изготовлении.

Подставка для паяльника из предохранителей.

Еще один вариант очень простой в изготовлении и не требующей денежных затрат подставки. Основание делается из деревянного бруска или текстолита, на него сверху крепятся губки предохранителя нужного размера.

Мобильная подставка.

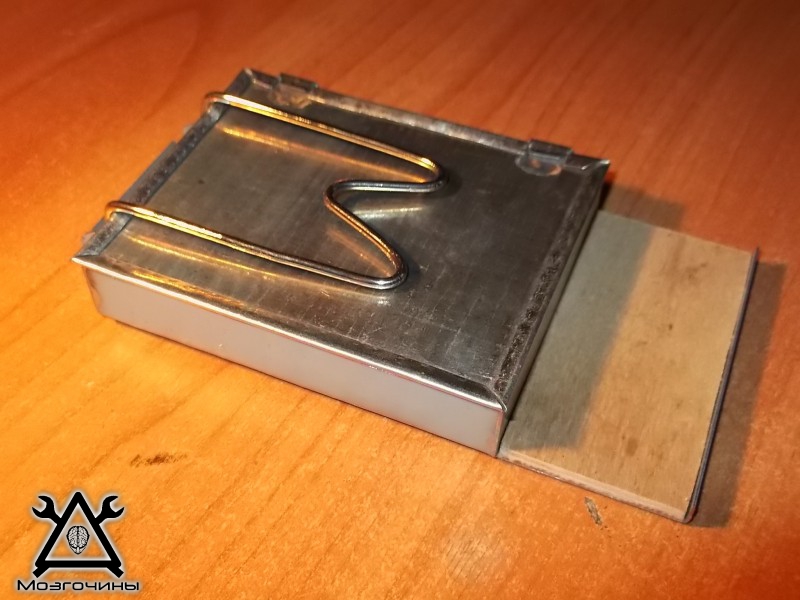

Самодельная мобильная подставка под паяльник, изготовленная из листового металла, полученного из сгоревшего блока питания от компьютера. Подставка предназначена в первую очередь для людей, которые часто паяют вне дома. Она достаточно удобная и функциональная, при этом легко помещается в сумку или даже в карман куртки.

Имея такую подставку, вам не придется носить отдельно олово, канифоль и зажим для пайки мелких деталей. Где и что храниться хорошо показано на видео, рекомендуем посмотреть.

Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.

Сложные подставки под паяльник своими руками.

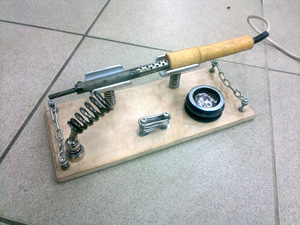

Сложные многофункциональные подставки – это дело вкуса. Некоторым они очень нравятся, другие же предпочитают простые конструкции, которые мы показывали выше. В любом случае сложные подставки заслуживают внимания, так как сделаны классно. Мы покажем только несколько из них, наиболее интересных на наш взгляд.

Первая подставка имеет все необходимое для комфортной работы, а именно место для олова и канифоли, зажим для пайки мелких деталей, губку для очистки жала, встроенный регулятор, ну и собственно крепеж для быстрой, но надежной фиксации паяльника.

Процесс изготовления смотрите здесь.

Ну и еще две и не менее интересные идеи в видеоформате.

https://youtube.com/watch?v=veYi0wKLLWU

Самая простая подставка.

Если срочно понадобилась подставка под паяльник, то изготавливать что-то сложное не лучшая идея, так как спешка всегда приводит к халтуре. Лучше временно сделать простенькую конструкцию, а после уже поменять ее на что-то более достойное.

Самый лучшие вариант, который делается буквально за пару минут – это деревянный брусок с четырьмя длинными шурупами. Паяльник на нее хорошо ложиться, легко вытаскивается, но при этом сам не выпадает.

Третья рука — работайте с комфортом

Во время пайки на весу, возникает необходимость удерживать две детали и паяльник одновременно. Отсюда появился термин «третья рука». В следующем обзоре самодельная подставка с таким приспособлением.

Материалы и инструменты, которые понадобятся для изготовления, изображены на фото:

Детали фабричного исполнения – зажимы типа «крокодил», декоративные свечи (точнее стаканчики от них), гибкая ножка от старого мини светильника и пружина держатель. Донором послужила китайская подставка для паяльника с лупой.

Хотя изготовить такую спираль можно своими руками, намотав стальную проволоку на трубу или ручку отвертки. Остальные заготовки также заменяемы, самоделка условно бесплатная, из подручного хлама. Коронкой для гипсокартона фрезеруем выемки для стаканчиков от свечей. Две ниши для канифоли и припоя, и одна ниша для чистящего сукна.

В удобное место (не по центру) монтируем спиральный держатель для паяльника. Практика показала, что такая схема удобнее, чем классическая рожковая подставка под паяльник. Электроприбор вставляется одним движением, без опасений, что он упадет на стол.

Устанавливаем в подготовленные ниши алюминиевые стаканчики, срезаем края вровень с доской. Использование тонкостенных емкостей оправдывает себя при работе с маломощными паяльниками.

Чем меньше металла – тем ниже теплоемкость. Толстые стенки стаканчика с припоем могут остудить маленькое жало паяльника при касании. А тонкая алюминиевая фольга, окруженная деревом, наоборот тепло сохраняет.

Обжимаем «крокодилы» на гибкой штанге, и закрепляем «третью руку» на подставке. Есть конструкции с увеличительным стеклом. Опыт работы показывает, что подставка для паяльника, на которой установлены зажимы и лупа, неудобна в работе.

Оптимальные варианты

• лупа объединяется с «третьей рукой», паяльник отдельно
• «третья рука» на подставке с паяльником, лупа на отдельном постаменте (наш вариант).

Не хватает лишь возможности менять температурные режимы работы. Это особенно актуально при монтаже светодиодов.

Подставка со схемой экономии электроэнергии

Устройство электрического паяльника.

Основным недостатком паяльников является их длительный первоначальный разогрев. При работе со схемами пайка нужна периодически, а паяльник в промежутках нужно держать включенным, иначе процесс работы значительно удлиняется.

К тому же паяльник перегревается, припой и жало окисляются. Простая схема, установленная на подставку для паяльника своими руками, поможет поддерживать инструмент при более низкой температуре, быстро прогревать при использовании.

Для изготовления понадобится:

• диод, максимальный прямой ток по мощности паяльника;
• микровыключатель с необходимым током на контактах;
• розетка, шнур с вилкой;
• индикатор сетевого напряжения.

Основание для подставки должно быть несколько больших размеров, чем в предыдущем варианте. Розетку и микровыключатель желательно расположить сбоку от места нахождения паяльника.

Рисунок 2. Схема регулятора нагрева.

В корпус розетки нужно установить диод, подключив его к одному из гнезд розетки, полярность подключения не важна. Сетевой шнур подключается одним проводом ко второму гнезду розетки, вторым к свободному вводу диода. Микровыключатель подключается нормально замкнутыми контактами параллельно диоду.

Все соединения и диод желательно изолировать любым доступным способом. Микровыключатель нужно закрепить на основании и установить для его переключения подвижный кронштейн. Паяльник, лежащий на подставке, должен своим весом отжимать рычаг кронштейна. Кронштейн переключит микровыключатель, его контакты разомкнутся. Паяльник окажется подключенным на напряжение 110 в. Мощность, потребляемая из сети, снизится вдвое, соответственно упадет температура.

При поднятии паяльника кронштейн поднимется, контакты замкнутся, в течение нескольких секунд паяльник прогреется до необходимой температуры.

Обычно при использовании такой подставки часто забывают отключать паяльник по окончании работы.

Подставка

Ещё одним немаловажным аксессуаром является подставка. Подставку для паяльника можно без особых усилий найти в продаже по всей сети, но гораздо выгоднее сделать её своими руками.

Самый распространённый вид – проволочная подставка, которая изготавливается из толстой пружины конусообразной формы, прикрепленной к деревянной платформе. Кроме того, подставку можно смастерить из предохранителей, закрепленных на деревянном или текстолитовом основании.

Если нужна переносная подставка, то для её изготовления подойдёт любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами методы позволят вам существенно сэкономить на многих деталях и аксессуарах, а так же сделать процесс изготовления максимально простым и безопасным.

Подставка из проволоки

Простейшее приспособление можно сделать из толстой проволоки. Оно представляет собой конусную пружину, которую крепят к устойчивому основанию. Кусок проволоки, длиной примерно 30 см, накручивают на инструмент. На конце делается ушко для крепления к подставке. Для пружинки можно использовать тонкую вешалку из-под одежды.

Основание собирают из любого подходящего предмета — консервной банки, ненужной детали от бытовой техники или куска фанеры и т. д. Предварительно в заготовке высверливается отверстие, куда с помощью болтика крепят пружинку.

В другом варианте конструкции из проволоки с помощью плоскогубцев делают прямоугольные держатели с выемками для паяльника. Их закрепляют с двух сторон к основанию из ДСП или деревянного бруска. Паяльную установку можно оборудовать емкостями для олова или канифоли, коробкой для хранения мелких деталей, которую приклеивают специальным клеем.

Подставка с регулятором и дополнительными элементами

Эту подставку под паяльник своими руками изготовить довольно просто, времени на изготовление уйдет немного больше по сравнению с предыдущими.

Основой для нее служит отрезок ДСП. На нем фрезой выбрана ванночка для канифоли. Передняя стойка изготовлена из жести, закреплена на шурупах. Ванночка из жести используется под припой и другие мелкие компоненты (таблетка аспирина). В коробке находится металлическая губка для мытья посуды, используемая для чистки жала паяльника от нагара.

Этапы изготовления подставки под паяльник (часть 2).

Слева от передней стойки установлен крокодил для удержания деталей. На нижней поверхности закреплены четыре кусочка резины, предотвращающие скольжение по столу.

Регулятор нагрева (рис.2) содержит следующие элементы:

• 4 диода;
• тиристор КУ201Н;
• тумблер с двумя парами переключающихся контактов;
• конденсаторы С1 – 0,1 мкФ, С2 – 220 пФ;
• резисторы R1 = 30 к, R2 = 1к, R4 = 240к, R5 = 47;
• переменный резистор R3 = 100к;
• светодиод;
• предохранитель с гнездом.

Диоды для моста можно использовать любые, на сетевое напряжение и необходимый ток. Можно использовать готовую коробку от старых блоков питания компьютера или источников бесперебойного питания.

https://youtube.com/watch?v=H6Gg3YTYrGY

Тумблер должен иметь три положения. Среднее положение – устройство отключено от сети. В одном из крайних паяльник подключается напрямую к сети, во втором через схему регулирования. Температура нагрева регулируется резистором R3. Плата для монтажа особой сложности не представляет. При невозможности изготовить плату можно выполнить навесной монтаж. Собранную схему нужно закрыть крышкой из выдерживающего повышенную температуру материала. Для тумблера желательно сделать надписи регулировка, полная мощность, отключено.
