Нарезка резьбы на трубах

Какая бывает резьба на трубах

Несмотря на всю простоту оснащения резьбой трубы, без отдельных рекомендаций однозначно не обойтись

Важно уметь различать различные виды резьбы, которая может быть левой, правой, дюймовой и метрической. Левая резьба предполагает при накручивании гайки на болт движение против часовой стрелки

Соответственно, с правой резьбой все обстоит с точностью до наоборот.

Характеристики метрической резьбы:

• Для обозначения конструкционных размеров отдельных элементов используются миллиметры.
• Профиль выглядит, как равносторонний треугольник.
• Шаг резьбы довольно небольшой.

Дюймовая резьба отличается следующими особенностями:

• Единицей измерения для обозначения размеров выступает дюйм.
• Профиль выглядит, как треугольник с одинаковыми бедрами, при угле в вершине 55 градусов.
• Обладает большим размером шага. Профиль дюймовой резьбы довольно крупный, что сообщает резьбе значительные прочные характеристики.

Для каждой резьбы есть свое конкретное предназначение. Однако правую резьбу все же используют гораздо чаще левой.

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:

Рабочая часть устанавливается в специальном держателе, выполненном в виде трещотки. Он существенно упрощает процесс нарезания витков на поверхности трубы.
Начать работу можно с очистки трубы. Стоит учитывать, что при нарезать витки можно только при отсутствии сильных дефектов.
Зачистка поверхности проводится до металла, пока он не начнет блестеть.
Наружная кромка обрабатывается для получения фаски. За счет этого обеспечивается захождение инструмента.
Поверхность обрабатывается техническим вазелином. Он снижает степень трения, делает ход инструмента более плавным.
Труба крепится в тисках, можно удерживать ее и газовым ключом

Важно исключить вероятность наклона или смещения трубы при оказании на нее высокой нагрузки.

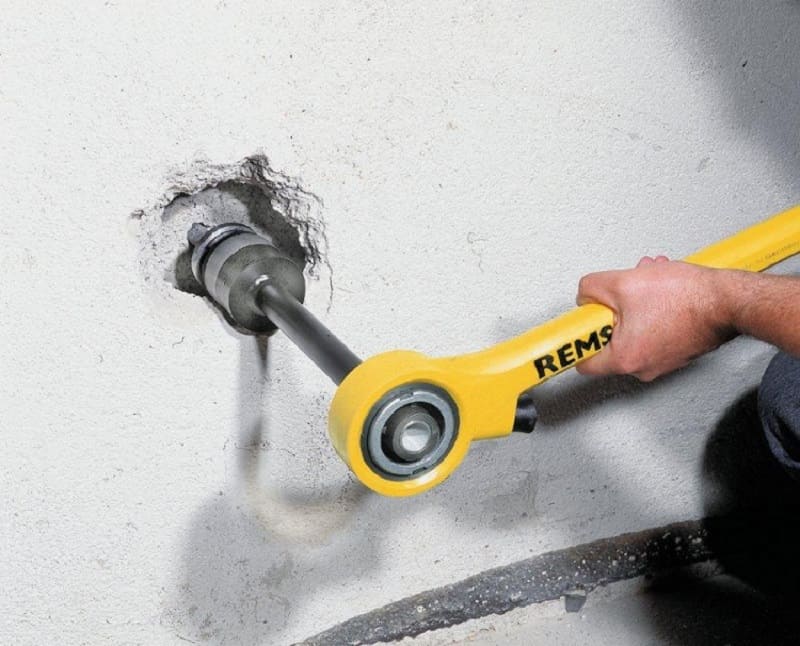

Применение ручного клуппа

Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.

Как нарезать резьбу и какой нужен резьбонарезной инструмент

Без применения специальных приспособлений нарезка резьбы на трубе не может быть осуществлена. В слесарных магазинах резьборез для труб представлен под названием трубного резьбонарезного набора. Нередко в такие наборы включаются довольно необычные инструменты – клуппы.

Внешне это – та же нарезная плашка, однако состоящая только из основного функционального элемента. Эта круглая рамка имеет вид короткого цилиндра: изготовляют ее чаще всего из инструментальной стали. Резцы данного инструмента имеют значительную прочность и долговечность. Наборы комплектуются также держателями (трещеточными или простыми), а также несколькими дополнительными приспособлениями типа клещей, струбцин и т.п.

Проводя ручное нанесение резьбы на трубу, потребуется соблюдать следующие моменты:

Труба должна пройти обязательную подготовку. Участок, где будет нарезаться резьба, очищается от грязи, ржавчины и краски

Важно снять все, до появления металлического основания.
По ходу нанесения резьбы на трубу нужно обязательно смазать рабочие поверхности и резцы используемого инструмента. Делается это при помощи жидкой смазки

Она наносится вначале работы, и по ходу ее проведения. По окончании процедуры смазку нужно хорошо вытереть ветошью.
Торец заготовки предварительно освобождается от наружной фаски.
Для достижения хорошего качества важно использовать хорошо наточенный исправный инструмент.

Кроме понимания процесса, важно также уметь выбрать подходящий инструмент. Резьба может наносится не только при помощи уже упомянутых плашек и клуппов, но и метчиками

Они дают возможность получить внутреннюю резьбу путем прорезания канавок для стружки. Чтобы нанести резьбу на поверхность трубы, используется сразу два подобных инструмента, имеющих разную глубину прорезания:

• №1. Черновой метчик.
• №2. Чистовой метчик.

Расшифровка написания резьб

Графические материалы оформляют, руководствуясь указаниями ГОСТ 2.311-68 «Изображение резьбы».

Типовая структура обозначения содержит:

• буквенную часть, определяющую тип;
• цифры, соответствующие номинальному размеру в миллиметрах или дюймах;
• шаг (мм) указывается только мелкий, после знака «×»;
• у многозаходных вместо предыдущего пункта приводят ход (мм), затем шаг в скобках;
• направление: правое – по умолчанию, левое – обозначают LH;
• поле допуска или класс точности;
• длину свинчивания, отличную от нормальной.

Пример 1: М16×1,5LH–6H. Расшифровка:

• М – метрическая цилиндрическая;
• 16 – номинальный диаметр, мм;
• 1,5 – мелкий шаг, мм;
• LH – левая;
• 6Н – поле допуска, где 6 – степень точности; H – основное отклонение. Прописные буквы применяются для внутренней (гаек), следовательно, резьба в отверстии.

Длина свинчивания не указана, значит – нормальная.

Пример 2: G1/2–A

• G – трубная цилиндрическая;
• 1/2 – размер резьбы, дюймов; соответствует внутреннему диаметру трубы;
• А – класс точности.

Варианты обозначений проиллюстрированы ниже.

Правила нарезки

Качество профиля зависит от множества факторов:

• Погрешности заготовки. Занижение или завышение диаметра стержня и отверстия соответственно причина неполной высоты витков. Разновысотность по длине – следствие конусности исходной поверхности.
• Рваная поверхность получается при затупившемся инструменте, высокой скорости, неверно выбранной смазке.
• Усадка гайки по среднему диаметру характерна при аналогичном износе метчика.
• Растяжка витков происходит от подтормаживания самовыдвижной оправки.
• Разбивка гайки по среднему диаметру возможна от большого переднего угла, способствующего отжиму перьев метчика.

Во избежание указанного необходимо:

• Грамотно выбрать оснастку и методику нарезания.
• Подготовить заготовку согласно технологической документации или указаний справочных таблиц.
• Правильно подобрать режимы резания и СОЖ.
• Настроить станок на обработку, при необходимости рассчитать и собрать гитару.
• Заточку, установку резца контролировать по шаблону.
• Проверить первые готовые детали, произвести поднастройку, периодически повторять контроль в дальнейшем.
• Следить за исправностью приспособлений, своевременно подтачивать инструменты.
  Контроль качества резьбы
  Обеспечение требуемых служебных характеристик соединения определяется соответствием действительных значений: наружного, внутреннего, среднего диаметров, половины угла профиля, шага. Проверки выполняются:
• Калибрами. Контролируют диаметры резьбы в серийном производстве.

Шагомерами (резьбовыми шаблонами), микрометрами со сменными вставками. Первыми проверяют на просвет P и α/2, вторые комплектуются набором сменных вставок под разные номиналы, предназначены для замера среднего диаметра болтов. Применяются в мелкосерийных цехах, измерения не точные.

Точное измерение среднего диаметра винта выполняют, используя три проволочки, микрометр или оптиметр. Погрешность последнего до 2 мкм.

Особо ответственные детали проверяют с помощью инструментальных микроскопов, позволяющих надежно определять диаметры, шаг, углы.

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

1. Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
2. В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

1. На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
2. Рекомендуется провести очистку поверхности, а также создание фаски.
3. На трубу следует нанести масло, которое упростит ход плашки по трубе.
4. Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
5. Рукоятку следует вращать по часовой стрелке.
6. Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

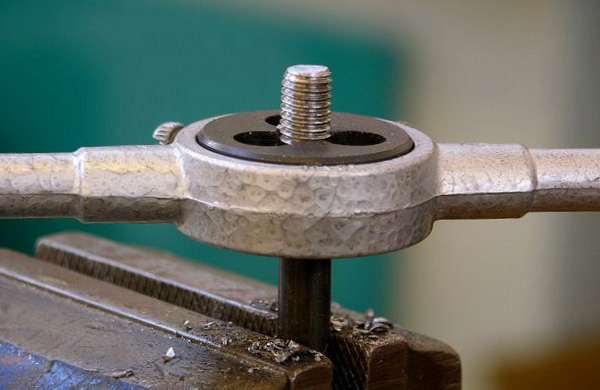

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с  помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.

Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.

Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.

Контроль резьбы

Шаг резьбы измеряют резьбовым шаблоном, представляющим собой пластину 2 (рис. 4.46), на которой нанесены зубцы с шагом резьбы, обозначаемым на плоскости шаблона. Набор шаблонов для метрической или дюймовой резьбы скрепляется в кассету 1. Резьбовыми шаблонами определяют только шаг резьбы.

Правильность выполненной на детали внутренней и наружной резьбы комплексно оценивают с помощью резьбовых калибров (рис. 4.47). Резьбовые калибры разделяют на проходные, имеющие полный профиль резьбы и являющиеся как бы прототипом детали резьбового соединения, и непроходные, контролирующие только средний диаметр резьбы и имеющие укороченный профиль.

Для измерения наружного, среднего, внутреннего диаметров и шага резьбы применяют резьбовые микрометры (рис. 4.48). Резьбовой микрометр имеет в шпинделе и пятке посадочные отверстия, в которые устанавливают комплекты сменных вставок, соответствующие измеряемым элементам резьбы. Для удобства измерений резьбовой микрометр закрепляют в стойке, а затем настраивают по шаблону или эталону.

Перед контролем проверяемые детали необходимо очистить от стружки и грязи

В процессе контроля следует осторожно обращаться с калибрами, чтобы на их рабочей резьбовой поверхности не появились забоины и царапины

Чем нарезают резьбу

Пара схем, получивших основное распространение в создании резьбы резанием, соответствуют двум процессам обработки: фрезерованию и точению.

В основном же для создания резьбы применяют методы нарезания, накатывания, фрезерования и шлифования. При этом используют инструменты:

• резьбовые гребенки и резцы – для нарезания наружной и внутренней (от 12 мм в диаметре) резьбы на токарных станках;
• раздвижные и обычные плашки – для внутренней и наружной резьбы;
• резьбо­режущие головки и метчики – инструмент для нарезания внутренней резьбы;
• накатные плашки – для станочной накатки;
• фрезы – для резьбового фрезерования;
• абразивные круги – для шлифования точной резьбы.

Нарезка резьбы резцами – низкопроизводительный способ. Он применяется только для точной обработки (ходовых винтов, калибров) и мелких партий деталей. Главное достоинство резцового способа – простота инструмента и точность получаемой резьбы.
