Внедорожник из «оки»: фото и описание, технические характеристики

Ходовые качества и непотопляемость

Описание «Оки» всегда начинается с ее великолепных ходовых характеристик. Форма обводов и днища создают высокую остойчивость, что позволяет легко всходить на борт и обеспечивает безопасность пассажиров. Наличие реданов, килеватости  и хорошая совместимость судна почти со всеми ПМ дают превосходный эффект. Вывести дюральку в глиссаду достаточно легко. При работе «Ветерка–12» с одним человеком глиссирование происходит на полном газу и дальше стабильно идет с 3/4 газа. Большая мощность ускоряет выход в глисс. По отзывам форумчан, спарка двигателей позволяет достигать глиссады даже с пятью пассажирами.

К достоинствам представителей серии относится устойчивость на курсе и хорошее поведение на волне. Благодаря этому буксировка воднолыжников происходит без проблем. С 23–сильным «Нептуном» скорость держится в районе 40—45 км/ч. Маневренность приятная, на резких поворотах мотобот не имеет склонности к переворачиванию. Увидеть наглядно поведение катера на видео можно в интернете, где есть множество роликов, выложенных владельцами глиссеров.

Касаемо непотопляемости нареканий у окаводов замечено не было. В соответствии с тенденциями своего времени функцию запаса плавучести выполняют блоки пенопласта, уложенные в форпике и в районе рецесса. Полностью залитая водой моторка с пятидесятьюкилограммовым мотором остается на плаву практически горизонтально. Люди, находясь в воде рядом с ней, могут использовать ее в качестве спасательного средства.

Лодка «Ока-4»: технические характеристики

Модели рассматриваемого судна с минимальной комплектацией стоят намного дешевле, что обуславливает популярность таких модификаций у различных слоев населения. Ниже приведены основные параметры технического плана:

• Максимальная длина – 4,25 м.
• Ширина/высота – 1,48/0,77 м.
• Килеватость – 14 градусов.
• Транец по высоте – 38 см.
• Снаряженный вес – 190 кг.
• Показатель грузоподъемности – 400 кг.
• Вместимость пассажиров – четыре человека.
• Предельная мощность подвесного мотора – 30 лошадиных сил.
• Скорость при полной загрузке на силовом агрегате «Вихрь-М» (25 «лошадок») – 30,4 км/час.

Существенная килеватость дна гарантирует, что лодка «Ока-4» продемонстрирует хорошие мореходные качества при передвижении по большим рекам и в прибрежной зоне морских водохранилищ. Кроме того, данное средство отлично показало себя на неглубоких и спокойных водохранилищах.

Недостатки

Лодка «Ока-4», как и любое другое судно подобного типа, имеет свои недостатки. Основным, можно считать – разрушение металлических деталей, коррозией. Этому подвержены следующие детали:

• Планшир.
• Стрингеры.
• Продольные реданы.
• Спинки сидений.

Все перечисленные комплектующие части изготавливаются из металлического уголка, который не подвергался дополнительным обработкам от продуктов ржавления. В результате чего железные части расслаиваются и начинают образовывать трещины и дыры.

Чтобы такого не происходило, судно подвергают постоянному тщательному осмотру, и все проблемные места обрабатывают средством от ржавчины и покрывают краской. В противном случае, детали будут подвержены замене.

Еще одним недостатком лодки «Ока-4», который нельзя обойти вниманием, является плохая защищенность от брызг. Во время хода судна навстречу волне, все вода летит через ветровое стекло и попадает в кокпит, что может вызывать неудобство

Но, несмотря на такой недостаток, судно имеет лучшие показатели в мореходности и скоростных показателях, если проводить сравнения между подобными лодками.

Планировка кокпита хотя и обладает определенной долей комфорта, но и не лишена недостатков. Один из таких – это фронтальное сиденье, размещенное на всю ширину судна. Для того чтобы перебраться из носовой части к мотору, необходимо преодолеть это препятствие.

Вторым, и также немаловажным минусом, является подготовка места для ночлега. Для этого необходимо поработать над сиденьями и их спинками, что представляет собой процесс, требующий времени и затрат энергии.

В завершение

Сложно представить, что «Ока» может выступать в качестве вездехода. Тем не менее смекалка и находчивость позволяют сотворить из этой «малышки» настоящего покорителя бездорожья. Полноценные внедорожники российского производства, не говоря уже о грандах зарубежного изготовления, стоят очень дорого. Переделка «малолитражки» в вездеход также требует немалых затрат. Однако многие потребители уверены, что «игра стоит свеч». Во-первых, трансформацию можно проводить поэтапно. Во-вторых, без проблем можно найти запасные части, а также использовать подручные средства и детали от нерабочих автомобилей.

Среди самых популярных самодельных версий вездеходной «Оки» отмечают «универсалы». В их основе лежат пневматические колеса низкого давления. Оригинальностью отличаются модели на гусеничном ходу, которые отлично подходят для заснеженных и песчаных территорий.

Снегоболотоход на «ободрышах»

В последнее время все больше мастеров-самоучек стараются использовать так называемые ободрыши, которые с лихвой заменяют заводские шины большого радиуса, стоящие немалых денег. Что касается их обработки, то этот процесс не представляет собой ничего сложного, подразумевая исполнение нового протектора на старой покрышке.

Самодельные внедорожники вдохновляют других автолюбителей на самые смелые подвиги, тем более что для их сборки можно ограничиться старыми запчастями и пришедшими в негодность авто. Быть может поэтому с каждым годом в сети появляется все больше примеров таких работ, которые действительно заслуживают особого внимания.

Недостатки

• Самый неприятный фактор — подверженность дна и реданов коррозии. Наиболее слабым оказался продольный набор: место перехода форштевня в киль, в котором сходятся 5 алюминиевых панелей, страдает больше всего. Реданы отламываются и трескаются. Первая модификация из–за обилия жалоб выпускалась всего год или два и была снята с производства. Поэтому эта модель встречается очень редко и уход за ней должен быть более тщательным и регулярным
• Забрызгивание досаждает капитанам чаще всего при движении по встречной волне. При сильном волнении также появляется данная проблема. Управлять с румпеля мокрым с ног до головы явно неприятно. Проблема заключается в реданах из углобульбового профиля, направляюших раздробленные струи воды вперед. Ветровое стекло, в то же время, маленькое, неудобное и не защищает обитателей судна. К нему конструкторы не приделали боковины
• Весла, входящие в комплект при покупке, были короткими, слабыми и даже не крепились при помощи уключин. Работать ими было практически невозможно, что снижало уровень безопасности при поездке
• Багажное место находилось в форпике. Но переборка, которая хотя бы защитила его содержимое от брызг, отсутствовала. Отсеки под сиденьями обладали малой вместимостью
• Отделов для горючего у четвертой версии не было. У первой топливный бак не вмещал достаточное количество горючего. Для устранения этого недостатка приходилось несколько тюнинговать плавсредство

Эксплуатация

Как показывают отзывы, после нескольких сезонов эксплуатации нередко возникает проблема с силовым агрегатом и выходом плавсредства на глиссирование. Как вариант, можно установить пару «Вихрей» или силовую установку «Привет-22», что экономичнее в плане расхода топлива. Лодка «Ока-4», технические характеристики которой представлены выше, рассчитана на максимальную мощность силового агрегата в пределах 30 лошадиных сил.

Двухмоторная установка позволяет достичь скоростных преимуществ и устойчивости на неспокойной воде. Если усилить транец, вполне реально оборудовать судно силовой установкой мощностью порядка 45 «лошадок». По мореходным качествам рассматриваемое плавательное средство показывает неплохие параметры безопасности при скорости 40 км/ч (полная нагрузка). Прочность корпуса проверена временем и тестовыми испытаниями, он выдерживает удары приличной силы, не деформируясь. Тем, кто хочет немного сэкономить на расходе топлива, специалисты рекомендуют агрегировать в паре двигатели «Нептун» и «Москва». Это позволяет выходить на глиссирование при нагрузке в 400 килограммов со скоростью порядка 30 км/час.

История и цели создания

Серия «Ока» появилась в 1969 году на прилавках отечественных магазинов благодаря стараниям Горьковского ЦКБ. Одним из конструкторов команды был В. К. Анкудинов. Производством занимался авиазавод им. Орджоникидзе, расположенный в городе Горький.

По причине быстро выходящей из строя продукции серия просуществовала всего пару лет. Из–за нещадно корродируемых корпусов первая модель встречается сегодня очень редко, так как мало экземпляров «дожили» до наших дней.

За следующие 3 года завод выпустил вторую и третью модификации, последняя появилась в магазинах в 1972 г. и предназначалась для рек с небольшим волнением.

В 1973 г. разработчики осчастливили поклонников новой, гораздо усовершенствованной вариацией «4». Она не имела проблем предшественницы, слегка изменила свое строение в плане килеватости, а также стала более надежной в результате применения металла большей толщины.

История мотолодки “Ока-4”

Мотолодка «Ока-4» производилась Горьковским авиазаводом им. Орджоникидзе. «Ока» рождалась в муках. Первоначальные опытные образцы имели угол килеватости днища на транце 6° и толщину обшивки 1.5 мм. При глиссировании на волнении прочность корпуса была недостаточной. Зато четвёртый вариант лодки был уже тщательно “доведён”, получил килеватость днища 14° и более толстую обшивку, что решило проблему прочности.

Корпус лодки изготовлялся из дюралюминия Д16АТ клепаной конструкции. Толщина наружной обшивки — 2 мм. Непотопляемость обеспечена кормовым и носовым блоками плавучести из пенопласта. Лодка оборудована съемным складным тентом и рулевым устройством, ветровым стеклом и мягкими диванами, под которыми имеются вместительные рундуки.

Место для багажа, защищённое от воды, имеется под носовой палубой. Подмоторная ниша (рецесс) имеет такие размеры и форму, что в ней свободно размещаются два штатных топливных бака подвесных моторов. Размеры кокпита 2,12х1,34 м.

Одновременно выпускались три модификации лодки:

1. В полной комплектации, описанной выше, вес – 190 кг, цена 685 руб.;
2. C жёсткими сиденьями, по конструкции аналогичными мягким, вес – 171 кг, цена 640 руб.;
3. С жёсткими банками без спинок, без тента и дистанционного управления, вес – 152 кг, цена 570 руб.

Модификации лодки с неполной комплектацией весили и стоили значительно меньше, что позволяло покупателю выбрать судно в соответствие со своими потребностями и возможностями.

Значительная килеватость днища обеспечивает «Оке-4» достаточную мореходность при плавании по большим рекам и в прибрежной зоне водохранилищ и морей. Для устойчивого глиссирования с полной нагрузкой «Оке-4» необходим мотор мощностью 25 л.с., а при нагрузке в 300 кг достаточно мотора мощностью 20 л.с.

Опыт эксплуатации “Оки-4” в морских условиях

“Ока-4” была первой лодкой моего отца, ну и моей, разумеется. Лодка эксплуатировалась в заливе Петра Великого 16 лет (см. фотогалерею), поэтому её мореходные и эксплуатационные качества мною наиболее изучены. Прежде отец имел некоторый опыт путешествий с друзьями на мотолодке “Казанка-2М”, которая при всех своих положительных качествах обладает неприятной рыскливостью на попутном волнении.

Исходя из полученного опыта и почерпнутых в журнале “Катера и Яхты” теоретических знаний он пришёл к выводу о наибольшей пригодности для прибрежных морских путешествий сбалансированных обводов “моногедрон” с повышенной килеватостью. В то же время лодка должна была быть достаточно лёгкой, чтобы можно было силами экипажа вытаскивать её на необорудованные берега островов в случае необходимости переждать шторм.
В те времена две лодки имели такие обводы – “Днепр” и “Ока-4”, и отец отправился на склад “Спорткультторга”, чтобы на месте сделать окончательный выбор.

Похлопав ладонью по днищу “Днепра”, отец обнаружил,что тонкий металл пружинит, как дно консервной банки. Будучи сам кораблестроителем-конструктором, он понял, что это не сулит ничего хорошего. Днище же “Оки-4”, напротив, было весьма прочным и отлично “держало удар”.

Однако уже начиналось лето, а поставок лодок 1 модификации до конца года не ожидалось. Пришлось купить лодку с жёсткими сидениями, а мягкие подушки из дерматина и поролона заказать в спецмастерской отдельно. В результате получилось даже лучше, так как эти подушки можно было легко перенести из лодки в палатку или вообще не брать, например, на рыбалку.

Достоинства лодки “Ока-4”

Два сезона лодка эксплуатировалась под одним “Нептуном-23”. Мощности “Нептуна” было достаточно для глиссирования с семьёй из четырёх человек и припасами на недельный поход. Мореходность лодки оказалась очень хорошей. “Ока-4” позволяла идти любым курсом к волне, не проявляя тенденций к зарыскиванию и зарыванию в волну.

Приходилось попадать и на двухметровое волнение, однако и в таких условиях лодка никогда не подводила. На встречном волнении “Ока-4” подвергалась несколько большим ударам, чем более крупная и остроносая “Казанка-2М”, однако на всех других курсах превосходила последнюю. Другие же лодки (“Прогрессы”, “Казанки-5”, “Оби”) уже весьма значительно уступали “Оке”.

Выяснилось, что “Ока-4” имеет довольно удачную планировку. Под передним и задним сиденьями были вместительные рундуки, стенки которых были мощными флорами поперечного набора. За счёт такого совмещения функций вес “Оки-4” был невелик, несмотря на более толстое и прочное днище. Лёгкие деревянные решётчатые пайолы состояли из нескольких небольших секций, поэтому их было легко вынимать и использовать довольно большое на килеватой лодке пространство под пайолами для хранения дополнительных грузов. Вскоре нами были изготовлены специальные алюминиевые канистры для хранения под пайолами запаса бензина для дальних переходов.

Несомненно удачным решением была конструкция подмоторной ниши: плоское дно рецесса простиралось от борта до борта. Такая конструкция позволяла размещать в рецессе два штатных бака (или канистры) по 20~22 литра и не держать бензин в кокпите во время походов выходного дня.

В результате при ночлеге в лодке не воняло бензином и не было опасности запачкать о бензобаки какое-нибудь снаряжение. Такая удачная конструкция подмоторной ниши – “фирменная” находка Горьковского авиазавода, применялась кроме “Оки-4” только на плавдаче “Дон”, им же и производимой. Мягкие вещи, боящиеся воды, размещались под носовой палубой. Почти всегда все припасы, топливо и снаряжение удавалось разместить так, что кокпит оставался свободным.

Под конец второго сезона эксплуатации подросшая младшая половина экипажа заметно осложнила выход лодки на глиссирование. Кроме того, случилась, наконец, серьёзная поломка мотора, закончившаяся возвращением на стоянку на буксире. Эти обстоятельства заставили задуматься об установке второго мотора.

Какой второй мотор выбрать? По расчётам выходило, что достаточно для выхода на глиссирование с наибольшей мыслимой нагрузкой 30 л.с., а безопасная предельная мощность – 45~46 л.с.

Решили – пусть будет помощнее, чтобы наверняка не отставать от друзей на “Казанке-2М” под двумя “Вихрями-М”. Купили легкий и экономичный “Привет-22”, который имел винт левого вращения.

Предполагали, что двухмоторная установка с винтами противоположного вращения будет иметь преимущество в скорости и лучшую устойчивость на курсе. Транец пришлось переделать и усилить, чтобы сделать возможной установку как двух моторов, так и одного посередине. “Ока-4” и под двумя моторами суммарной мощностью 45 л.с. показала хорошие мореходные качества и безопасность.

Скорость с двумя человеками без багажа превышала 47 км/ч, с нагрузкой более 400 кг и на волнении никогда не была менее 41 км/ч. Прочность корпуса и с повышенной мощностью была более чем достаточной, за все годы эксплуатации из-за ударов о волну ничего не лопнуло и не потекло.

В дальнейшем, из-за резко возросших цен на бензин, пришлось использовать лодку с моторами меньшей мощности. Дёшево подвернулась старая “Москва-М”, и мы часто ставили “Нептун” с “Москвой” или “Привет” с “Москвой”. При мощности 32~33 л.с. “Ока-4” выходила на глиссирование с нагрузкой более 400 кг и показывала скорость около 30 км/ч.

Достоинства

• Простота конструкции и внутреннего обустройства кокпита привела к ощутимому удешевлению ее производства. Стоимость готового изделия вполне доступна для среднего потребителя. Минимальная оснастка и простая система управления позволяют справиться с этим судном даже новичку
• Обладатели глиссера отмечают, что он недорогой в обслуживании. В регулярное ТО входит стандартный набор: устранение коррозии, подтягивание заклепок, покраска и проверка ПМ. Отсутствие современных наворотов у катера, чаще всего использующегося для коротких поездок на рыбалку, некритично. Тут уже дело вкуса
• Ходовые характеристики — самое сильное качество. Благодаря легкости, маневренности и хорошей управляемости плавсредство отлично глиссирует. Мягко идет по волне. По отзывам, в данный режим входит с количеством пассажиров от 1 до 5 на борту, причем почти со всеми двигателями. Мореходность находится также на достойном уровне, послушно ведет себя на волне
• Остойчивость достигается из–за санных обводов в носу, некой «тупоносости» в сочетании с маленькой килеватостью. Такую моторку сложно накренить до опасного уровня
• Сравнительно небольшой вес нравится судовладельцам тем, что для транспортировки и выгрузки 140–килограммового бота можно обойтись, как минимум, командой из 2 человек
• Планировка салона считается удачной. Хотя в ней нет множества удобств, все необходимое имеется в наличии. Место под пайолами можно приспособить для размещения инструментов или других вещей. Благодаря этому дополнительному багажному отсеку кокпит не завален грузом и кладью
• Пользователям нравится то, что судно располагает достаточной мощностью с разными ПМ в диапазоне от 15 до 30 л. с., не скоростное, но имеет неплохую грузоподъемность
• Рецесс у мотосудна простирается во всю ширину корпуса, что позволяет переоборудовать его под 2 мотора, соответственно, усилив и адаптировав для новых условий. Эта часть глиссера самая долговечная и «неубиваемая»

Как из «Оки» сделать внедорожник на гусеницах?

Сотворить такой вездеход довольно непросто и затратно. В качестве ходового элемента подойдут гусеницы от снегоболотохода «Буран». Самостоятельно изготовить их также можно, но для этого нужно иметь соответствующие навыки, материалы и время. Валы приводов тоже берут от указанной модели, так как коробка переменных передач будет оптимально агрегировать с тормозной системой будущего внедорожника «Ока».

В ход пойдут собственные ШРУСы машины. Подсоединение и подключение тормозных дисков — не составит особого труда. На фронтальных валах выполняют идентичные манипуляции. Тормозной узел специалисты рекомендуют монтировать в передней части авто. После завершения указанных работ, проверяют функциональность всех основных элементов и их креплений. Если первые испытания не вызывают претензий, можно переходить к полевому тестированию вездехода. На некоторых модификациях умельцы ставят гусеницы на каждое колесо. Среди плюсов такой конструкции выделяют только снижение общей массы транспортного средства. При этом сцепление с дорожным покрытием ухудшится.

Цены

Купить на «Авито» б/у лодку «Ока–4» либо ее первую вариацию можно по разнообразным ценам. Пустой каркас четверки без оборудования и двигателя можно приобрести от 27–35 тысяч рублей. Более сохранившиеся и ухоженные модели стоят от 100 т. р. до 550, в зависимости от произведенного тюнинга.  «1» доступней, ее стоимость колеблется в пределах 22—85 т. р. без ПМ.

Чем хороша продажа катера на Авито и других сайтах? Тем, что можно попросить у продавца видео или фото товара, а также подробней познакомиться с внешним видом судна. Например, если хочется посмотреть, как выглядят родные пайолы «Оки–4», фотографии будут красноречивей слов.

Описание

Судно имеет алюминиевый клепанный корпус. За счет пенопластового наполнения по бортам лодки, она имеет отличные показатели непотопляемости. В комплектации идет складной тент, который при желании можно снимать.

Ока оснащена ветровым стеклом для защиты от прямого ветра и попадания брызг на водителя. В кокпите имеются мягкие сиденья для размещения 4 пассажиров. Под сиденьями оборудованы рундуки.

Рядом с транцем, возможно, поместить пару баков с горючим. Габариты кокпита 2м 20см на 1м 34см, вполне позволяют размещаться на судне с комфортом. Описываемое судно имеет три различные модификации, которые можно различить по общей массе:

1. Имеющие стандартную комплектацию, при массе 190 кг.
2. Оборудованные жесткими сиденьями с массой 171кг.
3. С сидушками без спинок 152 кг.

Преимущества

Рассматриваемое плавательное судно может эксплуатироваться с навесным двигателем «Нептун-23». Этого вполне достаточно для нормального глиссирования с экипажем в четыре человека и недельным запасом провианта. Хорошая мореходность, которую показала моторная лодка «Ока-4», позволяет преодолевать волнение на воде до двух метров. Если сравнить судно с похожей по классу «Казанкой-2», последняя уступает практически по всем параметрам.

Четвертая «Ока» имеет весьма удачную планировку, вместительные рундуки, прочное днище и удобные сидения. Решетчатые пайолы состоят из деревянных компактных секций, что позволяет их с легкостью демонтировать, увеличивая пространство для хранения грузов без потери килеватости.

При желании можно установить дополнительные металлические емкости для запаса горючего. Это позволяет преодолевать значительные дистанции без специальной дозаправки. Плоскодонный рецесс размещен меду бортами, два стандартных бензобака вмещают по 20 литров топлива. При этом запах бензина не ощущается в кокпите благодаря особенностям конструкции лодки. Вещи, особо подверженные воздействию влаги, размещаются под носовой палубой, а снаряжение и инструменты расположены максимально удобно, не занимают полезное место в кокпите.

Тюнинг и ремонт

Так как выпускница 1969 года была оборудована по–спартански, вполне естественными стали повсеместные доработки и перестройки.

Тюнинг серийных модификаций своими руками заключается чаще всего в следующем перечне операций:

обустройство топливного бака на версиях «4» и «1» было чрезвычайно необходимо. Самым подходящим местом для хранения горючего оказалось место под пайолами: килеватое дно создает объем для парочки канистр
неудобство доставляло короткое стекло на лодках «4» и «1», провоцирующее нещадное забрызгивание на ходу. Ветрозащита заменяется на полномерную, с более удобной высотой. Не лишней будет калитка посредине для того, чтоб комфортно сходить на берег или подниматься на палубу
старые тенты на моторку «4» благополучно разлезлись и стали непригодны за все года использования. А у «1» вместо тента был чехол на салон и обладатели мотосудна желали большего. В периодике есть материалы и схемы для пошива защитных накидок для тех, кто хочет самостоятельно сшить тент. Как альтернативный вариант, существуют фирмы, специализирующиеся в этой сфере
со сланями на лодку «Ока–4» и «1» та же история: длительное использование редко какие покрытия оставили в хорошем состоянии на сегодняшний день. Чаще всего пол застилают сплошными пайолами, иногда с люком в пространство под ними

В этом случае важно не утяжелить сильно корпус моторки, выбирая материал полегче, но прочный и надежный
установка коммандера на мотобот всегда улучшает возможности управления и дает значительные преимущества
покраска камуфляжной расцветкой встречается нередко. Это легко объяснить: окрас практичный, загрязнений не видно, в прибрежных зарослях легко спрятаться

К тому же, в случае появления царапин легко подкрасить любым подходящим цветом. Причем достаточно маленькой 200–граммовой банки

https://www.youtube.com/watch?v=XTnleGebGjUVideo can’t be loaded: Лодка ОКА-1 (https://www.youtube.com/watch?v=XTnleGebGjU)

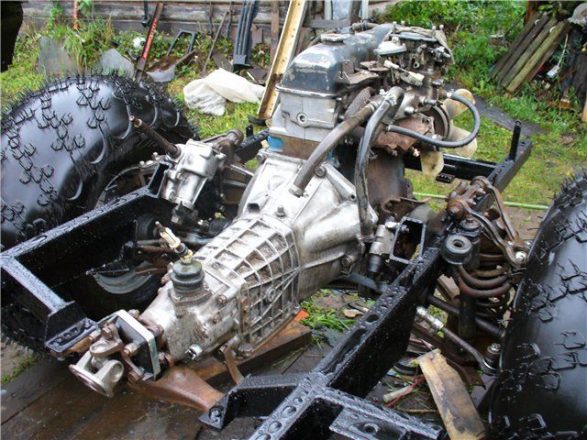

База Оки, трансмиссия – Нивы

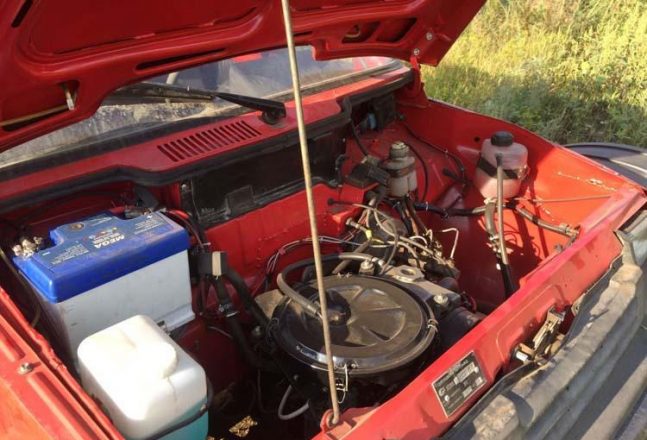

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

«Ленеход»

Уже по одному только названию этого транспорта становится понятно, что его автором и конструктором стал мастер по имени Леонид. И действительно, житель города Нягань, соорудивший такое чудо техники, способное разгоняться до 50 км/ч и преодолевать любые водные барьеры, носит именно это имя.

Если же говорить о технических характеристиках снегохода, то он был построен на кузове все той же Оки, поставленного на цельносваренную профильную раму, получив в качестве силовой установки мотор от ВАЗ-1111.

В итоге получилась самая настоящая солянка сборная мясная, да еще и на шипованных покрышках ШАИНА, зато со своими обязанностями авто справляется на ура, помогая хозяину перевозить дрова и прочие грузы.

Недостатки лодки “Ока-4”

Главный недостаток “Оки-4” – подверженность сильной коррозии элементов продольного набора. Листы обшивки и штампованный поперечный набор отлично противостояли коррозии, но вот планширь, стрингеры, продольные реданы и рамки крышек и спинок сидений корродировали нещадно. Эти детали были нарезаны из стандартного углобульбового профиля, причём корродировали они не с поверхности, вглубь. Дюраль расслаивался, как промокшая фанера, причём этот процесс протекал с пугающей быстротой.

Рамки крышек сидений приходилось постоянно зачищать от продуктов коррозии и подкрашивать, однако они продолжали расслаиваться вновь и вновь, засыпая серым порошком окислов вещи, перевозимые в рундуках под сидениями. Дольше всего “держались” внутренние стрингеры (к большому счастью, так как внутри лодки заниматься зачисткой и заменой стрингеров было бы крайне неудобно), но и они в конце концов начали расслаиваться.

Самое странное в этой истории с коррозией было то, что на многих других лодках детали из уголкового профиля той же марки дюраля Д16Т превосходно служили много лет без каких-либо повреждений.

Видимо, материал разных заводов-изготовителей имел различия в составе или качестве антикоррозионной обработки, которые и сказывались при эксплуатации в морской воде. Конечно, можно было бы полностью заменить дюралевые уголки набора на профили аналогичного размера из АМг, но мы так и не смогли достать этот материал, да и работа предстояла бы весьма трудоёмкая.

Другой недостаток “Оки-4” – сильная забрызгиваемость при ходе на встречных курсах к волне. С целью упрощения технологии роль продольных реданов на “Оке” играли приклёпанные снаружи на днище углобульбовые дюралевые профили.

Возможно, с точки зрения гидродинамики такое решение и было неплохим (по крайней мере, “Ока-4” была более скоростной лодкой, чем практически аналогичный по обводам “Днепр”, реданов не имевший). Но в носовой надводной части днища эти уголки, призванные отбивать брызги вниз, со своей задачей не справлялись.

Понимая, что переделка реданов и брызгоотбойников будет сопряжена с большим объёмом экспериментальных работ и неизбежных переделок, мы были вынуждены мириться с забрызгиванием.

Ветровое стекло “Оки-4” не имело треугольных боковин, из-за чего один из сидящих на переднем сиденье людей (в зависимости от курса по отношению к ветру) тоже забрызгивался водой. Поставить самостоятельно боковины мешала дефицитность оргстекла и сложность изготовления дополнительных швартовных уток, которые при этом обязательно бы потребовались (в штатном варианте для закладки швартовов использовались литые ручки-кницы, подкрепляющие стекло – см. рисунок).

Некоторые недостатки всё же имела и планировка кокпита лодки: водителю, чтобы подойти к мотору, приходилось перешагивать через поперечное переднее сиденье. Процедура раскладки сидений для ночлега предусматривала сложную перекладку крышек и спинок и потому была несколько утомительной.

• https://lodka44.ru/boats/common/oka4/
• http://www.motolodka.ru/oka4.htm
• http://motorka.org/m_lodki/630-oka-4.html

Внешний вид и особенности конструкции

Материалом конструкции служит дюралюминиевый сплав: легкий, надежный и наиболее распространенный в авиационной сфере. Детали собраны способом заклепывания, оксидированы, грунтованы, а также покрыты специальными эмалями ПФ–115.

Днище подкреплено 3 флорами и 5 шпангоутами изнутри, шестью уголками–отбойниками с наружной стороны. Килеватость дна у изделий 69—71 гг ближе к транцу не превышает 6 градусов, в то время, как на миделе ее показатель достигает 15. В бортах наблюдается практически незаметный развал в стороны. В районе перехода от носовой части к кокпиту катер обладает выпуклыми формами.

По бокам расположены 4 зиги (по 2 с каждого бока), а на форпике 6. Жесткость бортовой обшивки обеспечивает выштампованный гофр, идущий по периметру плавсредства. Скула повторяет очертания киля. Обводы носа притуплены. Обшивка транца, палубы и дна — 1,5 мм, а силового набора и бортов — 1 мм. Грузоподъемность на уровне «Крыма» или «Оби» — 400 кг.

Нос запалубленый, не имеет люка. Под ним находится багажное отделение, не отгороженное переборкой от пассажирской секции. Там же уложен пенопластовый запас плавучести. Параметры кокпита 2,05х1,11 м. Для защиты от брызг и ветра на форпике монтировано 5–миллиметровое ветровое стекло в рамке из алюминиевого профиля. Данный элемент не доходит до бортов и защищает чуть больше половины палубы.

Размещение 4 обитателей моторки происходит по принципу: 2 впереди и 2 сзади. Кресла нестационарные, сделанные из дерева и фанеры, обитые поропластом и кожзамом. Пол в салоне застелен реечными сланями 13х38 мм, покрытыми олифой. В бортах есть карманы для снаряжения.

Транец предназначен для одного ПМ до 30 сил. Отделен от салона переборкой, перед которой, за задними сиденьями, находится топливный бак. Высота стандартная — 38 см.Технические характеристики модели «Ока–4» имеют не слишком ощутимые отличия в размерениях, но основные качества остались такими же.

Видео лодки Ока 4:

https://www.youtube.com/watch?v=8osGZTwr59oVideo can’t be loaded: Тюнинг лодки Оки 4 (https://www.youtube.com/watch?v=8osGZTwr59o)

Какими были главные изменения?

• Угол наклона на миделе возрос до 14°. Это гораздо улучшило глиссирующие и ходовые качества
• Усовершенствованная обстановка обитаемого пространства: его площадь увеличилась до 2,12х1,34 м, появился задний диван с рундуком, лобовое стекло приобрело традиционный размер и вид, появилось больше мест для хранения вещей и снаряжения
• Обшивка стала толще — 2 мм. Отличное решение разработчиков, учитывающих жалобы покупателей на слабое днище
• Количество гидрошайб уменьшилось до 4
• В связи с расширением комплектации вес с оборудованием и снаряжением стал 190 кг, но «чистая» масса составляет 97 кг
