Телевизионные разветвители: виды и какой лучше выбрать?

Возможные трудности

Несмотря на то что маршрутизатор подключается к телевизору очень просто, это не говорит о том, что пользователи не могут столкнуться с определенными проблемами и трудностями. Нередко бывает так, что ТВ-приемник не подключается к роутеру или совсем не видит сетевой интерфейс. В таком случае пользователь может провести некоторые процедуры.

• Можно произвести загрузку прошивки устройства на персональный компьютер с официального сайта производителя вашего телевизора.
• Нужно попробовать записать файл на отформатированный в системе FAT32 флеш-накопитель.
• Следующим этапом пользователь может подключить съемный диск к телевизору.
• Вполне может помочь запуск обновлений на телевизионной технике. К нужному пункту получится добраться, если выбрать соответствующий пункт в «Настройках».
• Понадобится «согласиться» с лицензионными соглашениями, а потом немного подождать, пока загрузка обновлений не закончится.

А также можно прибегнуть к сбросу настроек телевизора, если при подключении к роутеру появились какие-то помехи. Для этого нужно будет зайти в «Системные настройки» и нажать на вкладку «Сброс». Потом потребуется ввести ПИН-код. Нужная комбинация по умолчанию – «0000». Надо будет согласиться с условиями пользовательского соглашения. Когда процедура по сбросу техники будет завершена, она будет готова к работе. После этого нужно будет повторно попробовать подключить роутер.

В случае возникновения трудностей некоторые пользователи решают воспользоваться альтернативным способом подключения техники.

Если же подсоединение двух устройств не получается произвести из-за того, что имеют место определенные неисправности, то хозяину девайся обязательно нужно обратиться в сервисный центр или вызвать специалистов на дом для починки неисправных узлов. Настоятельно не рекомендуется браться за починку своими руками. Человек с недостаточными знаниями и навыками может не только не отремонтировать пострадавшие устройства, но и усугубить их техническое состояние.

Если дело скрывается в серьезных поломках маршрутизатора, которые не удается устранить, то есть смысл подыскать новую модель, работающую исправно.

О тонкостях подключения роутера к телевизору смотрите в видео ниже.

Антенный разветвитель

Антенный разветвитель – это пассивный прибор, который разделит между всеми подключенными аппараты сигнал так, чтобы все смотрели передачу с одинаковым качеством. Потери (помехи) при этом будут минимальные. В зависимости от потребностей пользователя, разновидностей три:

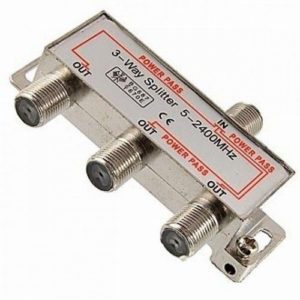

Сплиттер (делитель). Это разветвитель, который делит входной сигнал равномерно между подключенными устройствами. Оптимально для подключения до 3 аппаратов. Если больше — понадобится сплиттер с усилителем.

Диплексер (сумматор). Смешивает сигналы разных диапазонов, к примеру, спутниковые и эфирные каналы, а затем передает по одному кабелю. На входе квартиры работает по обратному принципу – разделяют полученные сигналы, подключают сигнал от спутника или эфир на телевизоры пользователей. Конструкция включает фильтры, которые сводят до минимума помехи.

Ответвитель (тап). Распределяет сигнал по магистральной внутридомовой сети. К примеру, сети многоквартирного дома. Количество выходов равно количеству подключенных устройств. За счет широкого диапазона и нормированного коэффициента затухания выравнивает уровень сигнала по всей сети.

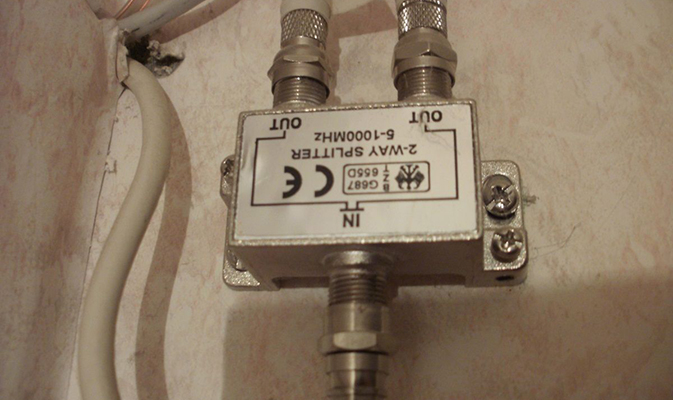

Наиболее часто ставят сплиттер на кабеле, входящим в квартиру, который распределяет сигнал по комнатам. Поэтому рекомендации будут по тому, какой выбрать.

Активный или пассивный

Какой лучше выбрать краб: активный или пассивный? Решение этого вопроса зависит от мощности принимаемого ТВ сигнала. Пассивный краб просто делит сигнал равными долями между двух, трёх и более телевизоров. Их устанавливают там, где усиление сигнала не требуется.

Другое дело – если уровень передачи телевизионного сигнала оставляет желать лучшего. Тут приходит на выручку краб с усилителем. Его задача – компенсировать потерю Дб на разделении сигнала. Сплиттеры с усилителем имеют шнуры для подключения к электросети 220 в.

Активные разветвители подключают к антенному кабелю и телевизору в жилых помещениях. В административных и гражданских зданиях такие устройства не используют, там применяются специальные усилители общественного пользования.

Стационарный усилитель ТВ сигнала

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

• сплиттер;
• диплексор;
• ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Выбор телевизионного кабеля

Телевизионный кабель в технической документации называют коаксиальным, то есть соосного строения. Центральная жила и оплётка по всей длине коммуникации обеспечивают трансляцию по всей ширине сечения в одном направлении.

ТВ кабель характеризуется наличием четырёх признаков:

1. Основная жила из меди.
2. Жила, покрытая вспененным полиэтиленом.
3. Экран из скрученной ленты, фольги или проволочной алюминиевой оплётки.
4. Внешняя оболочка сделана из ПВХ.

Обратите внимание! Хороший антенный кабель отличается металлом жилы, составом и плотностью экрана, видом внешнего покрытия. Высококачественная продукция характеризуется наличием медной жилы, алюминиевой проволочной оплётки и прорезиненной оболочкой

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Выбираем сплиттер

Для начала параметры, которые надо учитывать при выборе:

• Определить диапазон частот, каналов.
• Сколько устройств планируется объединить.
• Определить сечение кабеля.
• Установить квалификацию и желание исполнителя.

Выбор по следующему алгоритму:

1. Заходим в меню телевизора, находим таблицу с частотами всех принимаемых телеприемником каналов. Верхняя частота должна входить в диапазон частот, на которых работает сплиттер.
2. Считаем устройства, которые планируется подключить, добавляем несколько на будущее. Выбираем сплиттер с необходимым количеством выходов.

Смотрим на затухания сигнала. Обозначается в дБ. Этот параметр написан на корпусе устройства или паспорте. Чем ниже значение, тем лучше.

1. Внешний вид. Поскольку прибор будет на виду, то позаботьтесь о внешнем виде. Если планируете поместить внутрь кабельного короба, делитель должен свободно туда поместиться.
2. Крепеж. На корпусе, обычно, предусмотрены отверстия для крепежа. Оно не должно просто болтаться, т.к. это не красиво, возможно перегиб или перетирание контакта провода, а значит выход из строя.
3. Выбирайте способ подключения основываясь: какие кабеля применяются, из собственных навыков и умений соединить два провода, осуществить качественную пайку. В продаже встречаются разветвители с винтовым соединением, но они рассчитаны на тонкий кабель. Если вы не уверены в своих силах, то возьмите такой. Продаются устройства с коаксиальными разъемами. Здесь можно использовать любой диаметр кабеля, но предварительно придется припаять антенный штекер.

Не ошибитесь при покупке – выбирайте именно сплиттер, а не похожий по форме, прибор другого назначения. Проконсультируйтесь с продавцом, посмотрите в Интернете как он выглядит.

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами  — это не сложно

Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен

Важно оставить оплётку

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%

После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков.  Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне. Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить

Есть два способа

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.

Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству.  После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!

Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.

Если вам неизвестны номера каналов вещания вашего региона то вам сюда

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

1. Делители, или сплиттеры, они направлены на равномерное распределение сигнала на необходимое количество ТВ. Отлично подходит для домашней кабельной разводки и считается самым востребованным видов. В продаже представлено два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания)  и 5-2400мГц (подходит для спутникового ТВ).
2. Ответвители – используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся – сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
3. Сумматоры – это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

1. По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
2. По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах

Однако такое устройство потребует подвода питания или включения в розетку.

Способ подключения

Производители разветвителей, делителей и сумматоров заботятся о том, чтобы устройство можно быстро и качественно установить или демонтировать. Для этого порты крабов оснащены F разъёмами с наружной резьбой.

Готовые концы кабеля к подключению

Подключение производят следующим образом:

1. Концы кабелей зачищают так, чтобы оголённая жила выступала из оболочки на 1,5-2 см.
2. Чуть отступив от края срезанной изоляции жилы, зачищают поверхностное покрытие, чтобы оголить оплётку длиной 1,5 см.
3. Оплётку оборачивают вокруг изоляции.
4. Конец вводят во встречный F разъём так, чтобы соединение было достаточно плотным.
5. Гайку разъёма с внутренней резьбой навинчивают на нужный порт сплиттера.

F разъёмы

Коммунальные маршрутизаторы ТВ сигнала старого образца предусматривают пайку зачищенных концов кабелей или имеют специальные зажимные скобы.

Какие бывают делители сигнала

Антенные разветвители – это устройства, с помощью которых телевизионный сигнал делится между двумя или большим количеством устройств. Они также известны под названием «крабы», но это общее понятие, поскольку существует не один вид разветвителей.

Для равномерного распределения между несколькими бытовыми приборами используются сплиттеры. Если изучить их конструкционные особенности, стоит отметить один вход и как минимум два выхода. Подобные изделия могут быть оснащены электронной платой, благодаря которой происходит увеличение мощности. При подключении антенны к двум телевизорам стоит учесть, что качество изображения может снизиться. Для размножения сигнала рекомендуется использовать антенны, оснащенные активным компонентом. Комнатные приемные конструкции для подобных целей не подойдут. Для подсоединения одной антенны ДМВ к двум панелям помимо сплиттера понадобится 2 штекера, провод и около 5 F-разъемов

Если нужен ТВ делитель на 2 телевизора, при выборе изделия нужно обратить внимание на количество выходов, их также должно быть два. Если их будет больше, потребуется дополнительно приобрести один или несколько балластных резисторов на 75 Ом

Подключение кабеля от антенны к двум ТВ-панелям выполняется согласно следующей пошаговой инструкции:

1. Для сплиттера потребуется подобрать правильное местоположение. Рекомендуется, чтобы он находился на малом расстоянии от двух приборов, а кабель проложить к нему в свободном положении.
2. После того как делитель сигнала будет установлен на подходящее место, подсоединить к нему провода. Этот процесс требует некоторых подготовительных мер. Кабель нужно зачистить у края до нужной длины, затем завернуть его оплетку. Если центральная жила выходит на расстояние примерно в 5 мм, ее следует накрутить на кабель с F-разъемом.
3. Следующий шаг – подготовка двух проводов, которые будут идти к ТВ-панелям. Их нужно подготовить уже известным способом, после чего надеть на них штекеры и F-разъемы.
4. Далее к сплиттеру подсоединяется кабель от антенной конструкции, а затем – отрезанные куски, вторые концы которых подсоединяются к телевизорам.
5. После завершения данных действий необходимо подключить оба ТВ-приемника и проверить качество изображения. Если все было сделано правильно, картинка должна быть четкой.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам. При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

• уточните их рабочий частотный диапазон, а также каналы;
• подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
• измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала. Оцените внешний вид устройства

Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Усиление сигнала

Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем. Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.

Антенна с усилителем

Для активной антенны с усилителем необходимо питание от сети. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.

Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.

Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.

Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение.

Сплиттер с усилителем

Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке.

Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).

Характеристики сплиттеров

К ним относятся:

• пропускная способность;
• уровень затухания;
• наличие усилителя.

Пропускная способность

На корпусе сплиттера производитель указывает частотный диапазон пропускной способности устройства. Хорошие качества имеет универсальный спутниковый разделитель, воспринимающий частотную полосу от 5 до 2500 МГц. Это даёт возможность совмещать одновременно спутниковые и эфирные ТВ сигналы.

Уровень затухания

Имеет значение такая характеристика, как уровень затухания. Чем меньше он, тем менее будут заметны потери качества видео картинки и звука. Данный параметр определяется зачастую на глазок. Если явно видно на экране затухание сигнала (потеря качества изображения, искажение звука), то потребуется усиление сигнала.

Наличие усилителя

Выбирая сплиттер, нужно определиться с потребностью во встроенном усилителе. Он может понадобиться при подключении четырёх и более телевизоров. Высокочастотный усилитель нуждается в питании от электрической сети. Это обстоятельство надо учитывать, так как нужно, чтобы провод питания устройства не создавал при установке неудобств.

Особенности подключения к спутниковой антенне

Подсоединить спутниковую антенну к двум телевизорам можно с помощью нескольких ресиверов либо через высокочастотный модулятор.

Посредством ВЧ-модулятора

Если спутниковая антенна оборудована высокочастотным модулятором, к его выходу можно подключить обычный разветвитель, а уже от него пустить кабель к телевизионным панелям. В этом случае при переключении канала на ресивере он будет одновременно меняться на обоих ТВ-приемниках.

Посредством дополнительных ресиверов

Если в наличии имеется не 1 ресивер, а два, с их помощью можно настроить показ спутниковых каналов на разных телевизионных панелях. Сделать это можно четырьмя способами.

1. Первый способ – это последовательное подключение. Если на одном из ресиверов есть не только антенный вход, но и выход, к нему нужно подключить конвертер, от которого пустить специальный сертифицированный и подходящий для спутникового оборудования кабель ко второму ресиверу. Минусы этого способа состоят в том, что для просмотра кодированных каналов необходимы будут две карточки, что предполагает двойную абонентскую плату. Также при таком подключении невозможно вести одновременный просмотр на двух телевизорах каналов с разной поляризацией (горизонтальной и вертикальной).
2. Второй способ – использование специального сертифицированного разветвителя (стандартный делитель не подходит из-за разницы в напряжении, необходимом для питания конвертера и переключения поляризации). К нему подключается головка для спутниковой антенны (конвертер), а от нее идут кабеля к телевизорам. Минусы при таком подсоединении те же, что и в предыдущем способе. Использовать данное подключение следует лишь в том случае, если ни на одном из ресиверов нет антенного выхода.
3. Еще один способ – приобретение и установка второго конвертера. Это позволит независимо друг от друга использовать два ресивера, но направить их потребуется на разные спутники, а значит, смотреть придется разные каналы. Для каждого нужна будет собственная карточка с отдельной абонентской платой.
4. И последний способ подключения – использование ресивера с двумя выходами для горизонтальной и вертикальной поляризации. Кабель от них нужно подключить к мультисвитчу. А уже от этого прибора можно подсоединить до трех телевизионных панелей. Тогда на всех ТВ-приемниках можно независимо друг от друга смотреть каналы в различной поляризации, мультисвитч самостоятельно сделает все необходимые преобразования. Тем не менее, карточек необходимо приобрести по количеству ресиверов, и абонентская плата также будет вноситься по числу подключенных устройств.

В завершении следует отметить, что сложностей в подключении к одной антенне нескольких телевизоров обычно не возникает. Это довольно легкий процесс, если знать схему подключения и правильную последовательность действий. Стоит помнить, что антенный сигнал при этом делится на несколько частей, и если для приема аналоговых каналов его будет достаточно, то цифровое телевидение в итоге может не работать.

Что такое делитель для антенны

Делители представляют собой устройства 3-х видов:

• делители (сплиттеры);
• ответвители;
• сумматоры.

Делители

Сплиттеры равномерно делят входящий сигнал на несколько каналов. Входящий уровень сигнала 12 Дб будет разделён на 2 телевизора по 6 Дб. Соответственно, на 3 телевизора будет приходиться по 4 Дб. На 4 потребителя сигнал будет поделён – 12/4 = 3 Дб.

Ответвители

Устройства предназначены для магистральной раздачи ТВ сигнала. Их используют в многоквартирных домах. Схема коммунального обеспечения заключается в том, что разветвители для антенны входящий импульс раздают поэтажно, где его «встречает» ответвитель на все квартиры, расположенные на площадке.

Важно! Одна из разновидностей ответвителя – блокиратор, он используется операторами кабельного телевидения. Селектор разделяет социальные и платные пакеты подключения

Сумматоры

Их ещё называют диплексорами. Их применяют в тех случаях, когда нужно в одном кабеле совместить сигналы спутниковой и эфирной антенны. На нижнем фото видны два входа «Sat» и «Ant» для спутника и обычной антенны.

Диплексор

Сумматор может работать и как делитель. Подсоединив кабель входного сигнала к устройству, можно получить разделение на 2 телевизора.
