Особенности паяльных станций
- Самостоятельное создание станции
Как сконструировать самодельный термофен?
Конструкция паяльного фена
Конструкция и детали
Рекомендации по изготовлению
Выбор характеристик самодельного паяльного фена
Проверка
Как правильно собрать термофен своими руками

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

возможность сдуть небольшую деталь;
неравномерное прогревание поверхности;
необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

Проволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность .

Как сконструировать самодельный термофен?

Топ 5 лучших пьезозажигалок для газовой плиты

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром. Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора. На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха. Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника. Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика. В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно. Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора. Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.

Это интересно: Паяльный жир активный и нейтральный — состав, для чего нужен, применение, как пользоваться

Конструкция паяльного фена

Топ-10 лучших электронных термометров

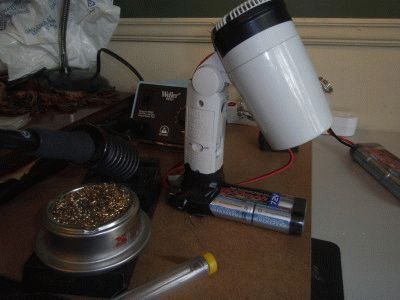

Пригодился бы делу конструирования подержанный фен для волос. Выкладывают магазины максимум за 200 рублей, быть может, найдется дома бесплатный. Для сравнения, строительный стоит 800 рублей, подойдет ли для пайки, Бог знает. Пробуйте. Стоит ли экономить гроши, решайте сами. Обзор рассматривается экспериментом, смеха ради. Выиграть 15$, потратив кучу времени, проиграв в отношении безопасности – выгода сомнительная. Опыт интересен, если заняться нечем, приступим.

Строительный и гигиенический фены

В роликах умельцы создавали фены, брали стальную трубку. Алюминиевую поостерегитесь ставить, медь слишком тяжелая (относительно стали). Недостаток прежний: удержать массивный прибор не представляется возможным. Писали про станки индукционного подогрева. Говорилось: высокие температуры портят медный индуктор. Вызвано вторичным теплом, отдаваемым расплавляемой деталью инфракрасным, конвекционным путем. Упоминалась керамическая жаропрочная ткань, выдерживающая температуры свыше 1000 градусов Цельсия без ущерба. Параллельно приводился список материалов, применяемых, не боящихся нагрева.

С паяльным феном ситуация схожая. Металл раскалится докрасна – как удержать одной рукой? В любительских видео паяльный фен лежал неподвижно на стойке, плата с навесными элементами двигалась относительно него. О неудобстве методики догадается каждый, знакомый с радиолюбительством. Понятно, хотелось ощущать под рукой нечто лучшее… Если читателям посчастливится раздобыть жаропрочной ткани — самые никудышные экземпляры температуру 800 градусов Цельсия держат — проблема будет в значительной мере решена. Напомним: в индукционных плавильных установках ткань охватывает спираль, защищая от раскаленной докрасна заготовки. Материал прокладывается снаружи, большой нагрузки нести не будет. Хватит нескольких слоев, чтобы поверх приспособить домашнюю варежку для духовки удерживать прибор.

Чем хорош для конструирования старый фен для волос? В простых дешевых моделях найдем слюдяные пластины, легко держащие температуру. Спирали паяльного фена раскаляются докрасна, следовательно, изыскивается прочное основание, не боящееся нагрузки. Подойдет стоящее под высокоомной проволокой. Спирали соединены крестовиной – здорово. Пару слов о спиралях: используем мягкий нихром (жесткий фехраль), который требуется закупить. Не проблема – сеть полна магазинами. Фехраль жестче, неуместен случаю.

Возник вопрос определения мощности. Слишком сильный жар поплавит флюс, может сжечь микросхемы. Радиолюбитель знает: слишком мощный паяльник худший враг электронных компонентов, составляющий конкуренцию статическому электричеству. Неумелыми руками жало становится настоящим орудием убийства микросхем, навесных элементов. Сложные компоненты имеют неимоверное число ножек, расплавление флюса требует времени.

Вопрос навеян видео Ютуба: начинающий радиолюбитель описывает первый опыт изготовления паяльного фена неудачным, мощности не хватало, приходилось минуту ждать плавления флюса. Понятно, редкий индивид готов пройти испытания, приходится держать схему голыми руками возле неподвижного паяльного фена. Предлагаем читателям изучить рынок, определить, какая мощность характерна конструируемому класса приборов, найти удельное сопротивление нихрома, просчитать эффект Джоуля-Ленца, чтобы избежать скуки, частично проделаем работу.

Измерение температуры фена тестером

Конструкция и детали

Как сделать микроскоп для паяльных работ

В качестве индикаторов можно использовать любые светодиодные строенные индикаторы, как с общим анодом, так и с общим катодом. Так же можно использовать и отдельные индикаторы, соединив параллельно их сегменты. Прошивки для этих двух вариантов приложены в прицепе. Должны работать обе, но с общим катодом я не тестировал.

Трансформатор блока питания выполнен на сердечнике PQ2625PC40, купленным на Aliexpress. Так как выходной каскад БП однотактный, то сердечник трансформатора должен иметь зазор 0,35-0,4 мм.
Первичная обмотка содержит 34 витка, намотана проводом диаметром 0,45 мм. Обмотка питания ШИМ-а содержит 5 витков, провода диаметром 0,25 мм.
Вторичные обмотки намотаны в два провода, диаметром 0,5 мм и содержат:
30-ти вольтовая обмотка — 9 витков;
9-ти вольтовая обмотка 3 витка.

Сердечник трансформатора

Вполне можно использовать и любые сердечники от комповых БП, но их надо перематывать по расчетам в программе расчета Flyback 8.11, и если сердечник без зазора, то соответственно расчётам, собирать сердечник с необходимым зазором. Ниже на рисунке показан расчет для примера для сердечника от компового БП.

Расчёт трансформатора на сердечнике от БП компьютера.

Вообще вы можете не заморачиваться с импульсным блоком питания и собрать его на обычном силовом трансформаторе, имеющим на выходе две вторичные обмотки с выходными напряжениями 7-12 и 24-28 вольт. По габаритам он получится не больше импульсного БП, так как токи потребляемые контроллером и вентилятором фена не большие, и вполне будет достаточно того, чтобы максимальный ток вторичных обмоток был 0,3-0,5 Ампер.

Все печатные платы сделаны по всем известной технологии ЛУТ. Надписи и рисунки на платы со стороны деталей тоже наносил при помощи этой технологии.

Выбор характеристик самодельного паяльного фена

Склонны думать: самодельный паяльный фен должен побольше походить на покупной. Наткнулись на BAKU 8032, идущий за 900 рублей, хотя в среднем по рынкам столицы дороже. Технические характеристики выложены ресурсом, где цена повышенная. Правильно – рыночная конкуренция требует грамотного подхода. Паяльный фен обладает показателями:

Потребляемая сетью 230 вольт (50Гц) мощность – 450 Вт.
Производительность вентилятора – 30 литров в минуту (максимум).
Диапазон температур 100-500 градусов.

Осталось:

найти нихромовую проволоку, пригодную намотать спирали;
узнать характеристики (удельное сопротивление на метр);
посчитать длину необходимую, чтобы получилось 97 Ом;
убедиться в правильности прикидки, измерив тестером сопротивление спирали будущего паяльного фена.

Что касается производительности – ничего проще, чем измерить. Понадобится вместительный пакет. Берите и надувайте исходным феном на максимальной скорости полиэтиленовую емкость, из которой выпущен воздух. Можно заранее прикинуть какого объема целлофан. Дома эталоном меры послужат ведра, бадьи, кадки, тазы – сравнивайте. Теперь можем относительно просто померить производительность будущего паяльного фена с точки зрения выработки горячего воздуха. Обсужденного достаточно для получения работоспособного паяльного фена, выдающего струю температурой 450 градусов Цельсия.

Поясним устройство паяльного фена дополнительно. Многих, интересует, как мы быстро определили, на сколько Ом взять спираль. Просто на самом деле. Типичная спираль накопительного водонагревателя выпускается мощностью 2 кВт. При этом сопротивление в районе 25 Ом. Если взять вчетверо большую спираль, получится мощность порядка 500 Вт, сопротивление достигнет 97 Ом. Расчет сделан на пальцах, если желаете, подставьте значение в закон Джоуля-Ленца. Парадоксально: чем больше наматываем проволоки, тем меньше тепловой эффект. Это следует из закона. Мощность по нему находится делением квадрата напряжения на сопротивление.

Легко убедитесь, что выводы правильные. Что делать, если спираль получается слишком длинной. Смиритесь с большим потреблением паяльного фена, а также с опасностью повредить детали. Температура будет повышаться слишком быстро, а конструкторы профессиональной фирмы заранее просчитали безопасные режимы (а не лучше купить готовый?). Превышать не рекомендуется. И еще один вариант. Попробуйте найти сплав, удельное сопротивление которого выше, нежели нихрома. Сложный путь, наверняка создатели бытовых приборов не так глупы, упорно продолжают использовать нихром и фехраль в изделиях, следовательно, большой пользы от этого не получить.

Видите, что паяльный фен своими руками сделать сложно. И наоборот, – легко испортить микросхемы неправильной конструкцией. Откровенно считаем, 1000 рублей – не те деньги, за которые нужно бороться ради идеи. Понятно, что профессиональные станции стоят выше 3000 рублей, но в домашних условиях создать такое чудо не под силу еще ближайшие лет сто. Вот почему, подчеркиваем, обзор носит скорее характер ознакомительного.

Проверка

Как только сборка термофена окончена, нужно провести проверку его функциональных способностей.

В нормальных условиях паяльный фен работает таким образом:

производится включение вентилятора или компрессора – для того, чтобы подать воздух;
далее нужно подать напряжение на спираль, под его действием она накалится;
произойдет нагрев воздуха до необходимой температуры, он будет проходить сквозь спираль и выходить на поверхность через отверстие;
направление воздуха в нужную точку осуществляется посредством специального сопла.

Не следует забывать о технике безопасности, особенно работая с агрегатами, изготовленными «на коленке».

Ни в коем случае нельзя работать паяльным феном возле газовой плиты, колонки, котла или баллона с газом.
Снимать краску лучше на открытом пространстве, если такой возможности нет – в помещении должна быть хорошая вытяжная вентиляция.
Во время работ с термофеном рядом должно находиться что-либо для тушения возможного пожара – песок, вода, огнетушитель.
В процессе паяния не нужно помещать фен на поверхность, ничем не защищенную. Разогретое до высокой температуры сопло может повредить ее, поэтому позаботьтесь о том, куда вы положите изделие в промежутках между пайкой.
Если вы работаете паяльным феном на оконной раме, необходимо защитить стекло, которое от высоких температур может буквально разлететься на кусочки.
Удаляя старую краску или лак с поверхности, лучше уточнить, какой у нее состав. Если имеются токсичные составляющие, нужно работать в маске или респираторе и защитных очках.
Сушка волос паяльным феном запрещена, даже если для изготовления агрегата был использован именно бытовой фен.

О том, как сделать паяльный фен своими руками, смотрите в следующем видео.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками

Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея

Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания

Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат

Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.
