Паяльный жир

Способ второй

Подготовка куска припоя для плавления

Разрежьте кусок на кусочки либо полоски. Соорудите емкость для плавки из алюминиевой фольги. Сделайте «миску» либо «лодочку». Сверните фольгу в несколько слоев так, чтобы свинец не просачивался и не портил ваш духовой шкаф (печь).

Произведите тепловую обработку припоя. Поместите лодочку из фольги в духовку. Вам необходимо довести твердый кусок припоя до жидкого состояния.

Предостережение: не располагайте емкость непосредственно над источником огня, поскольку в алюминии может образоваться дыра, в результате чего свинец вытечет. После того как припой растопится, достаньте его и охладите. Форма на выходе не играет роли. Удалите фольгу.

Измельчение припоя

Посредством напильника измельчите полученный кусок в мелкий порошок.

Имейте в виду, что при сильном трении опилки будут чересчур крупными. Обязательно используйте перчатки и защитную маску.

Тщательно перемешайте полученное сырье с флюсом. Припойная паста готова.

Варианты изготовления

Получить припойную пасту самостоятельно совсем просто.

Способ первый

1. Берем пруток олова и надфиль (напильник) и начинаем точить олово в крошку.
2. Затем высыпаем полученные опилки в емкость.
3. Чтобы соединить опилки, нам потребуется паяльный жир либо густой флюс. Флюса необходимо брать небольшое количество, иначе можно испортить припойную пасту.
4. Помещаем паяльный жир в посуду вместе с опилками и начинаем смешивать (как тесто). Перемешивать нужно тщательно до получения густой и однородной консистенции.
5. Под конец нам необходимо добавить в полученную массу флюс из глицерина. Как и в первом случае, не надо применять флюс в большом объеме – хватит и пары капель.
6. Еще раз тщательным образом перемешиваем.

Наша припойная паста готова. Хранить ее можно в шприце либо в плотно закрытой баночке. Это даст возможность пользоваться пастой в течение продолжительного времени. Подобный способ хранения очень полезен, когда вы приготовили припойную пасту в большом объеме и собираетесь использовать часто.

Особенности выбора

Выбор конкретного состава определяется перечнем работ, материалов и размеров спаиваемых деталей.

Для спаивания обычных, не чрезмерно окислившихся деталей, можно смело выбирать нейтральный паяльный флюс. Он менее вреден, его остатки проще удалить. Кроме того, нет риска начала вторичных коррозионных процессов, вызываемых остатками жира.

Если же в работу идут детали и конструкции, сильно корродировавшие и загрязненные, то преимущество получает активный жир.

Имеет смысл оценить расфасовку составов. Если у вас нет практического опыта применения данного флюса, или объем работ предстоит ограниченный, то лучше приобретать маленькие баночки.

Пайка нейтральным жиром

После того, как вы убедитесь в высоких качествах жира и его соответствии намеченному перечню и объему работ, можно брать большие расфасовки — единица веса в них обойдется заметно дешевле.

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления. Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

• воды – 2%;
• технического вазелина – 10%;
• хлористого цинка – 10%;
• пасты ГОИ 54 – 78%.

В посуду из фарфора всыпают порошок из хлористого цинка, заливают водой и не спеша, аккуратно размешивают. В полученную массу добавляют технический вазелин. Все перемешивается до образования однородной жидкости.

В полученную эмульсию не большими порциями вводят пасту ГОИ. Готовую смесь тщательно размешивают для равномерного распределения всех компонентов, помещают в банку.

Преимущества

• Применение паяльного жира обеспечивает более гладкое лужение и ровное растекание припоя;
• Материал обладает лучшими паяльными качествами, чем ближайшие конкуренты;
• Стоимость флюса является относительно невысокой, а также он доступен практически во всех местах;
• Вязкость материала обеспечивает легкую точность дозировки, а также сохранение формы при точном расположении на мелких деталях;
• При использовании практически не остается следов;
• Если после пайки жир остается на поверхности, то его легко убрать при помощи воды.

Недостатки

• Пайка паяльным жиром, особенно, если речь идет об активной разновидности, оказывает вред здоровью за счет химических испарений, которые находятся в составе;
• Во время работы практически все детали становятся жирными и требуют обязательной очистки, что может повредить тонким микросхемам;
• Сам контакт с данным флюсом оказывается не очень приятным в работе из-за запаха и консистенции.

Состав и физико-химические свойства паяльного жира

Состав паяльного жира зависит от того, к какой именно разновидности он относится. Самым простым является нейтральный, так как в нем имеется лишь канифольно-стеариновая основа. Активный паяльный жир состоит из следующих компонентов:

• Парафин;
• Вазелин;
• Вода деионизированная;
• Хлорид цинка;
• Хлорид амония.

Свойства флюса обеспечивают мягкость проведения самого процесса. Благодаря нему припой сам принимает подобную жиру форму и легко растекается по поверхности. В отличие от других флюсов, этот обеспечивает ровную поверхность растекшегося металла без деформированных участков. Это заметно еще во время лужения, так как пленка припоя накладывается на основной металл без бугорков и резких переходов одним легким движением.

Растворить паяльный жир можно в органических растворителях, что хорошо проходит при высоких температурах. Во время пайки он сам легко меняет свою структуру, становясь более податливым. Вязкость вещества перед самим процессом обеспечивает легкую подготовку и расположение флюса, а далее переход в жидко состояние при повышении температуры помогает лучшему растеканию

Особенности выбора

Прежде чем выбирать, следует определиться для чего нужен паяльный жир, так как от этого зависит разновидность. Если вам требуется выполнять обыкновенные процедуры по пайке, не сталкиваясь с особенно сложными условиями и старыми деталями, то вполне подойдет обыкновенный нейтральный паяльный жир. Он безопаснее и проще в использовании, а также не вызывает коррозию на металле.

Если вам необходимо подготовить к спайке металлические изделия, которые давно были в эксплуатации и сильно пострадали от ржавчины и других типов загрязнения, то здесь уже желательно применять активный жир. Для стандартных процедур его не стоит выбирать, так как он дает большую вероятность возникновения коррозии на месте соединения. Чтобы этого не допустить, требуется тщательно очищать место спайки после процедуры, так как жир всегда оставляет следы.

Также стоит рассмотреть объемы и тару, в которых ведется поставка. Если вы решили использовать именно этот флюс и дискомфорт применения, а также небольшой риск возникновения коррозии, вас не пугает, то желательно брать объем побольше, так как это действительно качественное вещество, которое поможет улучшить качество пайки. Если вы берете ее для первого раза, то следует подобрать минимальный объем, который можно будет быстро использовать и понять, насколько она подходит лично для вас.

Особенности применения и пайки

Многие люди, которые впервые сталкиваются с подобным веществом, задаются вопросом, как паять паяльным жиром. Здесь нет особых сложностей, так как сам процесс пайки очень поход на все остальные. В первую очередь нужно подготовить поверхность основного металла, чтобы она была максимально чистая.

Дальнейшим этапом идет лужение спаиваемых поверхностей. Для этого жало паяльника, макается во флюс и берется небольшое количество припоя.

Процесс лужения поверхностей

Поверхность пайки также должна быть покрыта жиром. Затем расплавленный припой покрывает тонким слоем всю поверхность, что позволяет защитить его тот повторного образования окислов и прочих налетов. Жировая пленка от такого флюса не образуется.

Расплавление паяльного жира

Затем детали соединяются между собой и на них накладывается более толстый слой припоя, который должен обволакивать полную площадь соединения с небольшим запасом. После этого нужно очистить поверхность при помощи.

Расходные материалы

Их всего 2 – это флюс и припой.

Флюс обезжиривает поверхность и очищает ее от оксидов. В электронике применяется несколько его видов.

• Канифоль. Это очищенная сосновая смола. Хорошо себя зарекомендовала, но при нагревании выделяет сильный едкий запах.
• Паяльный жир. Он лишен этого недостатка и отлично очищает контакт от окислов.
• Кислота. Хорошо растворяет окислы, но после работы ее необходимо смывать водой. По этой причине применять кислоту для электроники нельзя.

Далее переходим к припоям.

• Чистые олово и свинец почти применяются редко. Олово дорогое, а свинец дает не очень прочный шов.
• Самый распространенный у радиолюбителей припой – ПОС-61. Он содержит 60% олова и 40% свинца, температура плавления – 183-230 градусов. Поставляется как в виде брусков, так и в виде тонкой проволоки (что более удобно).

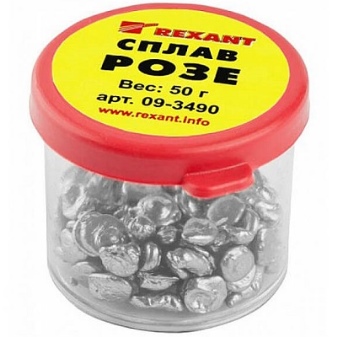

• Сплав Розе. Он плавится при температуре 90-100 градусов и может быть полезен при демонтаже радиодеталей с печатных плат.

После того как все готово, переходим к работе.

Преимущества

• Применение паяльного жира обеспечивает более гладкое лужение и ровное растекание припоя;
• Материал обладает лучшими паяльными качествами, чем ближайшие конкуренты;
• Стоимость флюса является относительно невысокой, а также он доступен практически во всех местах;
• Вязкость материала обеспечивает легкую точность дозировки, а также сохранение формы при точном расположении на мелких деталях;
• При использовании практически не остается следов;
• Если после пайки жир остается на поверхности, то его легко убрать при помощи воды.

Недостатки

• Пайка паяльным жиром, особенно, если речь идет об активной разновидности, оказывает вред здоровью за счет химических испарений, которые находятся в составе;
• Во время работы практически все детали становятся жирными и требуют обязательной очистки, что может повредить тонким микросхемам;
• Сам контакт с данным флюсом оказывается не очень приятным в работе из-за запаха и консистенции.

Состав и физико-химические свойства паяльного жира

Состав паяльного жира зависит от того, к какой именно разновидности он относится. Самым простым является нейтральный, так как в нем имеется лишь канифольно-стеариновая основа. Активный паяльный жир состоит из следующих компонентов:

• Парафин;
• Вазелин;
• Вода деионизированная;
• Хлорид цинка;
• Хлорид амония.

Свойства флюса обеспечивают мягкость проведения самого процесса. Благодаря нему припой сам принимает подобную жиру форму и легко растекается по поверхности. В отличие от других флюсов, этот обеспечивает ровную поверхность растекшегося металла без деформированных участков. Это заметно еще во время лужения, так как пленка припоя накладывается на основной металл без бугорков и резких переходов одним легким движением.

Растворить паяльный жир можно в органических растворителях, что хорошо проходит при высоких температурах. Во время пайки он сам легко меняет свою структуру, становясь более податливым. Вязкость вещества перед самим процессом обеспечивает легкую подготовку и расположение флюса, а далее переход в жидко состояние при повышении температуры помогает лучшему растеканию

Особенности выбора

Прежде чем выбирать, следует определиться для чего нужен паяльный жир, так как от этого зависит разновидность. Если вам требуется выполнять обыкновенные процедуры по пайке, не сталкиваясь с особенно сложными условиями и старыми деталями, то вполне подойдет обыкновенный нейтральный паяльный жир. Он безопаснее и проще в использовании, а также не вызывает коррозию на металле.

Если вам необходимо подготовить к спайке металлические изделия, которые давно были в эксплуатации и сильно пострадали от ржавчины и других типов загрязнения, то здесь уже желательно применять активный жир. Для стандартных процедур его не стоит выбирать, так как он дает большую вероятность возникновения коррозии на месте соединения. Чтобы этого не допустить, требуется тщательно очищать место спайки после процедуры, так как жир всегда оставляет следы.

Также стоит рассмотреть объемы и тару, в которых ведется поставка. Если вы решили использовать именно этот флюс и дискомфорт применения, а также небольшой риск возникновения коррозии, вас не пугает, то желательно брать объем побольше, так как это действительно качественное вещество, которое поможет улучшить качество пайки. Если вы берете ее для первого раза, то следует подобрать минимальный объем, который можно будет быстро использовать и понять, насколько она подходит лично для вас.

Особенности применения и пайки

Многие люди, которые впервые сталкиваются с подобным веществом, задаются вопросом, как паять паяльным жиром. Здесь нет особых сложностей, так как сам процесс пайки очень поход на все остальные. В первую очередь нужно подготовить поверхность основного металла, чтобы она была максимально чистая.

Дальнейшим этапом идет лужение спаиваемых поверхностей. Для этого жало паяльника, макается во флюс и берется небольшое количество припоя.

Процесс лужения поверхностей

Поверхность пайки также должна быть покрыта жиром. Затем расплавленный припой покрывает тонким слоем всю поверхность, что позволяет защитить его тот повторного образования окислов и прочих налетов. Жировая пленка от такого флюса не образуется.

Расплавление паяльного жира

Затем детали соединяются между собой и на них накладывается более толстый слой припоя, который должен обволакивать полную площадь соединения с небольшим запасом. После этого нужно очистить поверхность при помощи.

Выбор паяльника

Несмотря на одно общее назначение, существует несколько видов паяльников.

• Спиральный. Он неприхотливый и доступный и поэтому самый распространенный. Недостаток – долгое время нагрева.
• Керамический. В нем жало и нагреватель представляют единое целое, и потому такие модели быстрее нагреваются и обладают значительной мощностью при небольшом размере. Недостатки – он дорогой, боится падений и требует специфических жал. Да и подделывают такие модели часто.
• Импульсный. Главное достоинство – мгновенный разогрев при нажатой клавише питания. По форме они напоминают пистолет. Эти паяльники идеально подходят для мелких повседневных работ, на продолжительные циклы они не рассчитаны.
• Паяльная станция. Она включает в себя паяльник, стол с подогревом, фен, фиксаторы радиодеталей и другое оборудование. В ней настраивается нужная температура каждого инструмента, и поэтому она применяется для сложных и ответственных работ.

Далее поговорим про выбор жала для паяльника. Оно бывает медным и несгораемым.

• Медное жало захватывает капельку припоя, которая затем переносится к месту пайки. Это позволяет паять одной рукой, а другой удерживать детали. Но такое жало довольно быстро обгорает и требует обслуживания (чистки от окалины, лужения), в идеале каждый раз после работы.
• При работе несгораемым жалом припой должен подаваться проволокой в зону пайки отдельно. Это не так удобно, но срок службы у такого жала неограниченный, и обслуживать его не надо. Поэтому такой тип получил большее распространение.

Жала бывают прямыми и Г-образными, клиновые и конусные. Клиновыми лучше паять провода, а конусными – работать с печатными платами.

Мощность паяльника для радиодеталей не должна превышать 20-40 Вт. Для работы с микросхемами она должна быть около 10 Вт. А вот источник питания может быть разным:

• штепсельный разъем с напряжением 220 В (бытовая электросеть);
• сеть на 12, 24 и 36 В для работы в опасных условиях;
• порт USB с напряжением 5 В;
• встроенный аккумулятор.

Материал ручки тоже может различаться:

• пластик;
• дерево;
• эбонит;
• текстолит.

Далее готовим материалы для паяния

Разновидности

Главным назначением пастообразного жира – это пайка контактов у поврежденных коррозией элементов радио-, электротехнических устройств.

Выбирается паяльный раствор, с учетом материала, из которого изготовлены соединительные детали, применяемого припоя и характера монтажа аппаратуры.

Продукт по своей консистенции и совокупности химических компонентов разделяют на два вида.

Первый – нейтральный. Паяльный материал, состав которого содержит стеарин и канифоль предназначен для удаления оксидов и соединения деталей электротехнической аппаратуры оловянно-свинцовым припоем.

Хорошо фиксируется на металлических контактах из меди, никеля, латуни, бронзы, дает возможность точно дозировать припой, улучшать его растекание, увеличивает скорость нанесения и количество мест паек.

При необходимости промывки легко удаляется изопропанолом, бензином « Калоша», специальной жидкостью для отмывания.

Второй – активный. Основой этого вида технического жира является вазелин и парафин. Он имеет высокую коррозийную активность.

Благодаря уникальному механизму действия, его можно использовать для пайки цветного металла и железа, сильно покрытого ржавчиной.

Остатки паяльного продукта удаляют в обязательном порядке природными растворителями. Способность вызывать коррозию не позволяет применять активный жир для пайки печатных плат.

Применение паяльного жира для получения качественного соединения элементов является одним из недорогих способов ремонта. Вся продукция производится по ГОСТу, имеет официальную гарантию изготовителя.

Поставляют его в полиэтиленовых банках с разным весом. Хранение материала, не зависимости от его вида, осуществляется в темном, прохладном месте, чтобы не допустить перегрева.
