Паяльный фен

Технические характеристики

Фен самодельный будет иметь конструкцию и принцип действия, описанные выше. Для изобретения, безусловно, потребуется определенное количество материалов, которые не составит труда отыскать в домашних закромах.

Самодельный фен имеет температуру немного ниже, составляющую 600 0С. Этого температурного режима достаточно для того, чтобы нагревать основание и выпаивать радиодетали. Приспособление можно использовать при проведение микроскопических работ при мощности 75 Вт. При выпаивание более крупных деталей, нужна более высокая мощность (порядка 110 Вт). Значение силы тока 4 А, при этом показатель напряжения от 24-35 В.

Можно собрать и своими руками

Дополнительная информация! Все параметры должны быть точно скорректированы, чтобы не допустить опасных ситуаций во время работы. Материал для сборки тщательно подобран. Не стоит торопиться, каждый последующий шаг предварительно обдуманный.

Популярные модели

При покупке термофена потребителя часто волнует вопрос, какой товар лучше выбрать. Каждому человеку хочется пользоваться качественным оборудованием, которое полностью выполняет свои функции. Рынок техники предлагает огромный ассортимент паяльных фенов, среди которых встречаются как дешевые, так и дорогие. Среди большого количества моделей лучше всего себя зарекомендовали следующие.

Также большой популярностью пользуются фены, что входят в состав паяльных станций.

МЕГЕОН 00207. Этот товар можно назвать незаменимой вещью для людей, который считаются профессионалами в области ремонтных работ и обслуживании электрической и радиотехники. Данная станция имеет высокий уровень эксплуатационных характеристик, так ею были пройдены испытания по экологической безопасности. Прибору характерна мощность в 750 Вт и диапазон рабочего температурного режима 200-400 градусов. После завершения рабочего процесса, каждый из рабочих элементов приспособления остывает. Минусов у данной модели станции с термофеном обнаружено не было. Плюсами устройства можно считать высокое качество сборки, длительный срок эксплуатации, точность регулировки температур, отличное качество пайки, а также удобство в использовании.

Как сделать фен для пайки своими руками?

Самостоятельная сборка из завалявшихся материалов — альтернативный вариант покупному паяльному аппарату. При использовании качественных составных частей и соблюдении технологии процесса сборки, позволит собрать отличную модель, и использовать самоделку по назначению.

Необходимо соблюдать технику безопасности

Для начала необходимо понимать, что самодельное устройство будет стационарным. Высокий температурный режим не окажет влияния на рукоятку изготовленного устройства. Элементом нагрева послужит нихромовая проволока, аккуратно уложенная на цилиндр. В качестве основания применяется фен для волос, который отслужил свой срок. Поток воздуха будет создаваться при помощи любого вентилятора самых маленьких размеров. Останется продумать кнопку запуска и температурный регулятор.

Лучше найти или составить заранее схему

В процессе сборки необходимо намотать проволоку спиралью на цилиндр, и произвести обмотку изоляцией (можно использовать стекловолокно), сделать термотрубку и на неё натянуть намотку. Выполненная процедура позволит избежать перегрева прибора при очень высоких температурах потока воздуха.

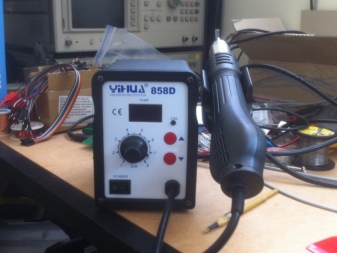

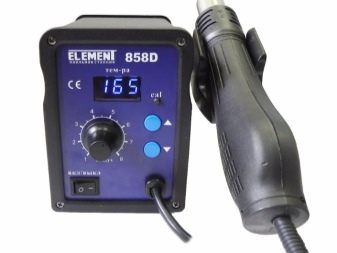

Модель Mypovos 858D удобна

Далее устанавливают элемент нагнетания в заднюю часть паяльного фена. Провод пропускают через реостат, чтобы контролировать температурный режим. Перед элементом нагрева устанавливают насадку для вывода воздушного потока и кнопку запуска.

К сведению. Термофен дополнительно можно снабдить освещением. Собранный вариант позволит также точно и быстро выполнить пайку.

Если дело в нагревательной спирали

Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.

Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.

Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.

Электрический силовой агрегат.

Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.

Фото: Разборка и ремонт фена Maxwell MW-2019 VT.

В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.

Проблемы с микросхемой.

Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.

О проблемах термостата несколько слов.

Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.

Технология

Процесс выполнения работы состоит из 3-х основных частей: выпаивание старого элемента, очистка платы от лишнего припоя и монтаж новой детали. Рассмотрим эти этапы отдельно.

Демонтаж старого компонента выполняется в определенной последовательности.

1. Перед снятием по краю корпуса микросхемы на плате нанесите риски, определяющие ее положение. Например, иголочкой аккуратно оставьте царапины. Достаточно отметить 2-е перпендикулярные стороны.
2. Установите на паяльной станции температуру нагрева. Она должна быть 345–350 градусов. Скорость потока воздуха желательно выбрать наименьшую.
3. Нанесите флюс на паяльный шов.
4. Прогрейте место соединения детали с платой. Греть надо 3–5 минут, пока не расплавится припой (это сразу будет видно). Если он не плавится – повысьте температуру на 5 градусов.
5. Греть нужно не только по центру компонента, а еще и по периметру микросхемы. Пройдитесь феном по всей длине паяльного шва.
6. Когда припой расплавится, уберите старую деталь. Для этого подденьте ее пинцетом и поднимите вверх. Вместо пинцета можно использовать плоскую отвертку, но есть риск повреждения платы. Если деталь «не идет» – значит, припой не расплавился. Продолжите нагрев.

Или еще хуже – от платы оторвется дорожка, восстановить которую еще сложнее.

Далее переходим к подготовке контактных площадок платы.

1. Расплавьте припой на месте контакта.
2. Если есть шприц, удалите с его помощью лишний металл.
3. Если шприца нет, воспользуйтесь медной оплеткой. Для этого минимально распушите ее, чтобы были видны поры. Далее обильно покройте ее флюсом, приложите к месту соединения и прогрейте феном или паяльником. Оплетка впитает в себя лишний металл. После этого остается отрезать ненужную ее часть.

Следует полностью освободить плату от припоя.

Далее переходим к подготовке детали. Главная задача – нанести на контакты припой в виде шариков одинакового размера (это называется реболлинг). Для этого воспользуйтесь трафаретом.

Для его использования проделайте следующее.

• закрепите радиокомпонент на трафарете специальной изолентой;
• с тыльной стороны шпателем нанесите паяльную пасту;
• установите температуру нагрева 300 градусов;
• прогрейте деталь вместе с трафаретом, а когда появится характерный блеск, то отключите нагрев;
• дайте полностью остыть компоненту;
• уберите изоленту;
• включите нагрев 150 градусов, прогрейте деталь и аккуратно освободите ее из трафарета.

Качественная паста образует большой гладкий шарик, а бракованная – распадается на множество мелких. При этом повышение температуры ей не поможет, и шов будет плохой.

После этого переходите к установке нового радиокомпонента.

Нанесите небольшое количество флюса.
Точно наложите новую деталь на плату. Ориентируйтесь на риски и на ощупь постарайтесь расположить микросхему на наибольшей высоте, чтобы шары на ней соответствовали контактам на плате. Можете ориентироваться на просвет между платой и деталью, для этого посмотрите на шов сбоку.
Если рисок нет, то переверните микросхему выводами вверх и приложите ее краешком к пятакам платы, после этого засеките положение детали. Затем установите элемент по этим засечкам.
Настройте температуру 345–350 градусов и прогрейте элемент. Припой должен ярко заблестеть и залить каждый контакт

Важно! Как и при снятии, прогревать компонент надо не только по центру, но и по периметру. Обойдите феном весь шов по длине.
Дождитесь полного остывания припоя

Место пайки желательно протереть спиртом.

После этого остается только проверить плату на работоспособность.

Последовательность действий на примере смд-компонента

Допустим, на рабочей печатной поверхности ремонтируемого электронного блока находится сгоревшая смд-шка, нуждающаяся в демонтаже. Чтобы ее удалить и поставить новую, нужно выбрать для фена компактную насадку и подготовить флюс.

Температурный режим на паяльном фене устанавливают в пределах 345-350 градусов при помощи регулятора. Потом наносят флюс на подлежащую замене деталь, и приступают к медленному «прогреву».

Напор воздуха в процессе не должен быть чересчур сильным, в противном случае есть риск сдуть рядом стоящие элементы. Виновника поломки продолжают греть до начала плавления припоя, что сразу будет заметно.

На прогрев может уйти минуты три, и это нормально, спешка не нужна. При продолжительном «упорстве» припоя нужно добавить градусов 5.

После разжижения припоя осторожно демонтируют смд деталь

В процессе важно не ушатать компонентов-соседей, так как они наверняка потеряли устойчивость из-за расплавления удерживающего их припоя

По завершению операции медной оплеткой нужно выполнить зачистку «пятачков» (контактных площадок), потом обеспечить мелкие бугорки на тех же местах паяльной пастой или припоем.

Исправный smd укладывают на старое место при минимальном количестве флюса. Греют деталь паяльным феном до кондиции, когда припой ярко заблестит, растекаясь по каждому из контактов.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах.
   Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника.
   При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
   Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
4. Снятие BGA чипов с посадочных площадок.
   Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Процесс пайки

• нанесение припоя или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

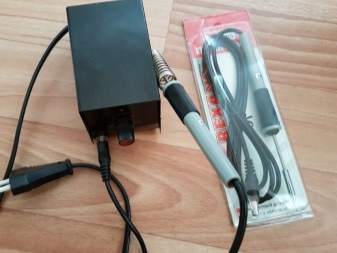

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Самостоятельная сборка

Если нет возможности приобрести паяльный фен, поскольку цена слишком высока, то его можно быстро сделать своими руками из подручных материалов.

Самодельный фен, при условии, что будут использованы качественные составные материалы и соблюдена технология сборки, позволит выполнять все необходимые задачи по своему прямому назначению.

Перед тем как приступить к сборке своими руками, необходимо подготовить материал, а также сделать примерную схему устройства для пайки. Своими руками можно сделать стационарный и переносной самодельный фен.

Стационарное устройство нельзя будет перемещать при необходимости, при этом рабочая температура никак не будет влиять на рукоятку прибора.

Само основание можно взять у неисправного фена для волос. Нагнетательным элементом может стать любой вентилятор небольших размеров, например от аквариумного компрессора.

Также следует обязательно продумать пусковой механизм, а также регулятор температур.

В процессе выполнения сборки своими руками, после того, как будет выполнена намотка спирали на специальную трубку, поверх нее рекомендуется плотно намотать стекловолокно. Далее следует сделать термоизоляционную трубку и надеть ее на спираль.

Такая насадка защитит конструкцию корпуса от перегрева, даже если рабочая температура воздушного потока будет выше нормы. Для нагнетания воздушного потока необходимо сделать и установить сам нагнетательный элемент.

Его монтаж лучше производить в задней части корпуса фена. Провод от нагревателя в обязательном порядке пропускается через реостат, который позволит управлять режимом нагрева.

https://youtube.com/watch?v=KVvm4V3dIMg

Насадка должна иметь форму цилиндра и крепиться перед нагревательным элементом. Именно насадка будет обеспечивать необходимое направление горячих потоков воздуха.

Также в удобном месте монтируется пусковая кнопка, при желании можно самодельный фен, предназначенный для различной пайки, оснастить дополнительным освещением, которое позволит выполнять работу не только удобно, но и с более высокой точностью.

Собрать фен, предназначенный для пайки, исключительно своими руками, при желании не составит большого труда.

Практически все необходимые элементы и материалы для его самостоятельной сборки можно найти в кладовке. Это позволит избежать лишних затрат на приобретение заводского приспособления, цена на которое может неприятно удивить.

Правильно собранный фен станет настоящим помощником домашнего мастера при выполнении самых разных ремонтных работ в собственной квартире.

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.
