Инструкция по эксплуатации брелка сигнализации pandora

Программирование брелка

Внесение коммуникатора в микропроцессорный блок выполняется посредством кнопки сервиса «Valet». Чтобы осуществить настройку пульта, нужно сделать следующие операции:

1. Отключить цепь зажигания.
2. Выполнить включение пейджера.
3. Отыскать сервисную кнопку и нажать ее нужное количество раз, которое будет соответствовать ПИН-коду.

Когда вы введете 1 цифру, следует дождаться световой индикации и только потом вводить следующие значения. В зависимости от модели сигналки, принцип программирования может меняться. Так, устройства DXL3210, DXL3000 и DXL1870i программируются по следующей инструкции:

1. Отключить зажигание и сделать 1 нажатие сервисной кнопкой.
2. Удерживать остальные кнопки, пока не появится звук или световое оповещение.
3. Дождаться однократного звучания.

Ручное

Чтобы выполнить настройку для сигнализации Pandora без применения компьютерных программ, необходимо запустить соответствующую опцию с помощью кнопки сервиса «Valet». В большинстве случаев запись и сбрасывание конфигурации осуществляется с помощью последовательного нажатия на «Валет» и ключ зажигания. Обозначение всех символов и комбинация настроек указаны в руководстве по эксплуатации.

Для привязки брелока или пульта нужно выполнить такие действия:

1. Запустить коммуникатор.
2. Выключить зажигание.
3. Выполнить введение секретного кодового значения, нажав на сервисную кнопку (количество нажатий зависит от цифр в коде). После этого индикация должна моргнуть красным цветом. Действия повторяются для всех остальных значений. В случае правильного введения всего кода брелок издаст 2 световых оповещения, что станет подтверждением активации режима программирования.
4. Дальше нужно нажать на «Валет», чтобы прозвучал сигнал. Если успеть запрограммировать систему за 20 секунд, настройки сохранятся. В противном случае придется делать все наново.
5. Следующий этап заключается в одновременном зажатии всех 3 кнопок на брелоке до появления звукового оповещения.
6. Когда запись будет завершена, остается еще раз нажать на кнопку сервиса, чтобы подтвердить выход из режима программирования.

Компьютерное

Настроить сигнализацию Пандора с применением программного обеспечения тоже несложно. Для этой цели используется фирменный софт Pandora DXL Loader или Pandora Alarm Studio с интуитивно-понятным и комфортным интерфейсом. Зайдя в меню управления системой, можно самостоятельно задать нужные настройки или продиагностировать устройство на предмет наличия поломок.

Инструкция по работе с программой выглядит следующим образом:

1. Присоединить прибор к персональному компьютеру или ноутбуку с помощью USB-кабеля.
2. Чтобы настроить автозапуск, понадобится переключить опцию 2-1.1 на «Включено» («Разрешено»). По этому принципу активируется старт в зависимости от изменений в напряжении бортовой сети или временном интервале.
3. Открыть группу 2-1.1 и выбрать ряд дополнительных настроек.
4. Сохранить результаты с помощью кнопки в нижней части экрана.

Как привязать пульт с автозапуском

Чтобы прописать брелок сигнализации, необходимо убедиться в том, что он включен и исправен. Если при попытках запуска на экране появляются цифры, устройство находится в отключенном состоянии. Чтобы активировать его, достаточно зажать клавишу F, пока не прозвучит третий звуковой сигнал.

Если после нажатия отображается индикация антенны — коммуникатор готов к работе. Дальнейшие действия заключаются в ведении секретного кодового значения для открытия режима «Валет». При благополучной авторизации появится зелено-красное световое оповещение.

Не заводится машина с пульта Пантера: как исправить

За всё время эксплуатации сигнализации Pantera однажды вы столкнулись с такой проблемой, как перестал работать автозапуск. Незапускаться двигатель автомобиля может по трём причинам:

• нет контроля работающего мотора – проблемы с программированием, подключением или со штатной проводкой;
• проблема с проводами на ручной тормоз;
• малый заряд аккумулятора.

Дистанционный пуск и остановка двигателя производится по следующему алгоритму.

1. Затяните ручной тормоз, автоматическую коробку установите в режим “PARK”.
2. Выставите настройки кондиционера.
3. Вентиляцию поставьте в режим рециркуляции.
4. Два раза нажмите на клавишу с символом звёздочки. Одиножды моргнут поворотники. Двигатель запустится.
5. Для остановки мотора нажмите на кнопку с символом звёздочки. Последует сигнал сирены и 2-ух секундный вибросигнал.

Что делать, если брелок Пандора не видит машину.

Инструкция по настройке пультов с функцией автозапуска

В линейку сигнализации Пантера с автозапуском входят следующие модели: SLK-635RS, SPX-2RS, SLK-675RS, PR-2, SLK-650RS, LX-320, SLK-775RS two way, SLK-868RS, СЛК 625RS. Вы можете записать коды четырёх дистанционных устройств: два 5-ти кнопочных и столько же 4-ёх кнопочных.

Для настройки пультов с автозапуском выполняйте инструкции.

1. Выключите режим охраны, сядьте в машину.
2. Если для входа в программирование требуется ввод персонального кода, то выполните следующее:
   • Включите, выключите и сразу же активируйте зажигание.
   • В течение отведённого времени (пятнадцать секунд) нажмите клавишу «Валет». Количество нажатий — первая цифра кода.
   • Таким же способом введите второе значение секретного пароля.
3. За пятнадцать секунд нажмите «Валет» трижды. Система издаст короткий сигнал сирены, светодиод медленно замигает. Вы можете вводить данные первого брелока.
4. Кликните кнопку главного передатчика. Прозвучит длинный сигнал сирены, подтверждающий окончание программирования первого устройства.
5. Произведите запись оставшихся пультов.
6. Выход из режима привязки осуществляется выключением зажигания или же по истечении пятнадцати секунд. Последует короткий и один продолжительный ЧИРП.

Узнайте, что делать если сигнализация Пантера не реагирует на брелок.

Брелок сигнализации Пандора

Все брелоки созданы специально для сигнализаций Пандора отечественными разработчиками.

Виды брелоков

Брелки бывают двух видов:

с односторонней связью — служат для постановки и снятия с охраны транспортного средства;

с двухсторонней связью — служат для передачи владельцу оповещений охранной системы на расстоянии, а так же для дистанционного запуска двигателя автомобиля. Современные модели оснащены ярким ЖК-дисплеем, на котором отображается вся текущая информация об объекте охраны: данные датчиков движения и удара с отображением зоны срабатывания (багажник, дверь, капот), время, уровень заряда аккумулятора и многое другое, о чем расскажут многочисленные значки на дисплее.

Устройство брелока

Информация отображается на дисплее брелока при помощи специальных значков — пиктограмм и световых индикаторов зеленого и красного цвета.

Значения пиктограмм можно посмотреть на картинках ниже.

Брелки Пандора с обратной связью как правило имеют пять 5 кнопок, а без обратной связи — только 3. Многие команды осуществляются одним нажатие кнопки, при этом одной кнопкой можно посылать до четырех команд, в зависимости от времени удерживания ее в нажатом состоянии.

С пульта можно осуществить следующие операции:

• поставить и снять с охраны автомобиль;
• открыть замок багажника машины;
• закрыть и открыть двери с включенным зажиганием;
• произвести дистанционный и отложенный запуск двигателя;
• контролировать авто (температуру двигателя, в салоне, данные о напряжении аккумулятора и количестве бензина);
• найти машину на крупной автостоянке;
• просмотреть историю событий в памяти системы.

Подробное описание всех функций и команд дано в инструкции по эксплуатации брелока, с которой можно ознакомиться ниже.

Запись радиометок

Поскольку носимые радиометки программируются на том же уровне меню, их необходимо прописывать вместе с брелками сигнализации. Чтобы привязать очередную радиометку, зажмите на ней кнопку, считая вспышки светодиода на корпусе метки. После шестой вспышки кнопку отпустите. Если метка распознана и запомнена, сирена подаст одиночный сигнал.

Максимально можно привязать три носимые радиометки.

Изменение заводского значения сервисного пин-кода

Привязать брелок к «Пандора» можно только после ввода сервисного кода, поэтому стоит его изменить с заводского на собственный.

Чтобы сменить код, вначале введите заводской код аналогично тому, как это описано для процедуры привязки брелков. Но даже нужно перейти не на первый уровень меню программирования брелка Пандора, а на второй, то есть кнопка Valet нажимается не однократно, а дважды.

В этом режиме светодиодный индикатор должен погаснуть. Затем введите первую цифру нового кода (от 1 до 9), каждое нажатие на кнопку сопровождается оранжевой вспышкой индикатора. После паузы, выдерживаемой для завершения ввода цифры, система подает одну красную вспышку, приглашая ко вводу следующей цифры.

Как только будет введена четвертая цифра, сигнализация сообщит о вводе кода серией красных и зеленых вспышек. Затем подтвердите правильность нового кода, еще раз последовательно введя все четыре цифры.

Если оба введенных кода корректны и совпадают, система сообщит об этом серией вспышек красного им зеленого цвета. Если вместо этого подается одиночная красная вспышка, то при вводе была допущена ошибка, и его нужно повторить (система возвращается в режим программирования на выбранный уровень).

Брелок сигнализации Пандора

Все брелоки созданы специально для сигнализаций Пандора отечественными разработчиками.

Виды брелоков

Брелки бывают двух видов:

с односторонней связью — служат для постановки и снятия с охраны транспортного средства;

с двухсторонней связью — служат для передачи владельцу оповещений охранной системы на расстоянии, а так же для дистанционного запуска двигателя автомобиля. Современные модели оснащены ярким ЖК-дисплеем, на котором отображается вся текущая информация об объекте охраны: данные датчиков движения и удара с отображением зоны срабатывания (багажник, дверь, капот), время, уровень заряда аккумулятора и многое другое, о чем расскажут многочисленные значки на дисплее.

Устройство брелока

Информация отображается на дисплее брелока при помощи специальных значков — пиктограмм и световых индикаторов зеленого и красного цвета.

Значения пиктограмм можно посмотреть на картинках ниже.

Повторная привязка и замена пульта автосигнализации

Перепрограммирование требуется при покупке нового коммутатора или когда брелок не удалось записать с первого раза. В обоих случаях необходима повторная привязка всех единиц – оставшиеся ячейки в памяти заполняются прописанными брелками и сигнализация выходит из меню в штатный режим.

Вероятные причины, почему не прописывается брелок с первого раза:

• привязывается более 4 единиц – память рассчитана только на 4 пульта;
• пейджер неисправен – сигнализация его «не видит», поэтому и не запоминает;
• кнопки нажимаете с недостаточным усилием – могли износиться резинки, попробуйте надавить сильнее (но без фанатизма);
• повреждена антенна, есть радиопомехи – сигнал не проходит к памяти устройства.

При подозрении на помехи следует попробовать перепрограммирование в другом месте, где приём может быть лучше. В этом случае сигнализация запишет брелок с первого раза.

При покупке другого пульта Пандора ДЛХ 3000 необходимо повторить всю процедуру заново – прошить новый и старый брелки. Последовательность действий стандартная:

• выключаем зажигание;
• кнопкой «валет» вводим пин-код, перед каждой цифрой ожидаем красного сигнала, в конце лампочка загорится зелено-красным цветом;
• по очереди прописываем брелки, нажимаем «валет», затем три клавиши на пульте сигнализации;
• включаем зажигание и проверяем количество записанных брелков.

Если коммутатор так и не прописался в памяти, следует отнести его на проверку.
Узнайте как выполняется замена батарейки в брелке сигнализации Пандора.

Как программировать брелок?

Программирование брелока и части функций системы Pandora DXL 3000 выполняется при помощи выбора пиктограмм на дисплее. Охранный комплекс поставляется с брелоками, целиком готовыми к работе. Включение и отключение основного блока осуществляется 3-секундным удержанием нажатой кнопки 3.

Расположение кнопок и индикаторов на пульте управления Pandora DXL 3000

Возможные настройки брелка Пандора ДХЛ:

1. Для настройки зуммера используется иконка с текстом «Mute». Выключение сигнала выполняется кнопкой 1, подключение — 2. При бесшумном функционале пиктограмма переходит в мигающий режим.
2. При установке дополнительного иммобилайзера типов IS 471/475/477/577 возможна активация функции «Свободные руки». Для этого сначала «кликается» значок сервиса, удержание нажатой кнопки 1 включает пиктограмму режима «Hands Free». Значение параметра выбирается клавишей 2, подтверждение выбора осуществляется нажатием на первую. Опция «Свободные руки» позволяет автоматически подключать и выключать охрану при обнаружении специальной метки (из комплекта иммобилайзера) в радиусе действия.

Поскольку для передачи сигналов используется диалоговая кодировка, то единственной методикой вскрытия комплекса является программирование дополнительного брелока. Подобная операция возможна при передаче автомобиля с комплектом ключей в автосервис или на пункт технического осмотра. Поэтому не рекомендуется отдавать пульт вместе с ключами, при попытке программирования дополнительного устройства основной коммутатор перестанет управлять комплексом. После этого потребуется перепрописание всех штатных брелоков в течение 1 сеанса.

Для контроля числа запрограммированных в память брелоков используется следующая методика:

1. Отключить и установить обратно отрицательную клемму аккумуляторной батареи.
2. Внимательно сосчитать количество поданных коротких сигналов сиреной, которое соответствует числу пультов в памяти.
3. Дополнительно проверить их количество можно по вспышкам оранжевым цветом контрольного диода. Для этого необходимо выключить охрану и повернуть ключ в замке зажигания до положения On.

Рекомендуется регулярный контроль числа запрограммированных брелоков, что дополнительно повышает противоугонную устойчивость комплекса Pandora DXL 3000.

Особенности обслуживания и работы с коммутатором Пандора показаны в видео, снятом Сергеем Масловым.

Настройка часов

Алгоритм установки значения часов на брелоке Pandora DXL 3000:

1. Быстрыми нажатиями на кнопку 3 основного брелока выбрать ярлык, отвечающий за программирование времени. После этого 4-значное цифровое поле станет мигать.
2. При помощи кнопки 1 установить число часов, клавишей 2 — минут. Используются короткие нажатия, значения переключаются только вперед. Если нажать и удержать кнопку, то подключается режим быстрой прокрутки.
3. Выйти из раздела настройки часов и приступить к установке будильника можно надавливанием на кнопку 3. Для завершения настройки используется длительное нажатие, автоматическое прекращение процедуры происходит через 10 сек. покоя.

Процедура настройки времени в брелоке Pandora DXL 3000

Настройка будильника

Для программирования будильника в брелоке Pandora DXL 3000 необходимо:

1. При помощи надавливаний на клавишу 3 выбрать иконку будильника (колокольчик). После этого ярлык переходит в мигающий режим, на поле индикации времени отобразится текст On или Of. Выбрать значение можно кнопкой 1 или 2 соответственно.
2. Нажать на 3 для перехода к программированию времени включения. После этого начнет мигать цифровое поле и пиктограмма режима. Установить значение будильника можно по алгоритму, аналогичному настройке часов.
3. Выход из режима настройки выполняется автоматически или длительным нажатием на кнопку 3. Убедиться в активности устройства можно по включенному индикатору колокольчика. При срабатывании значок мигает, прерывание осуществляется нажатием на любую клавишу пульта управления.

Процедура программирования будильника в брелоке Pandora DXL 3000

Брелок с обратной связью не реагирует на нажатие кнопок

На рынке автосигнализаций с двухсторонней связью Пандора представлена моделями: DX-70, 90L, 40, DX-90 B, 50B. Случается, что брелок не открывает двери, не реагирует на нажатие клавиш. Почему такое происходит?

1. Коммутатор выключен. На три сек. зажмите F.
2. Сел элемент питания. Смените его.
3. Пейджер завис. На несколько секунд выньте батарейку из брелока и вставьте её. Проверьте работоспособность устройства.
4. Пульт «отвязался» от блока управления. Запишите коммуникатор заново в памяти охранной системы.
5. Машина стоит в зоне активных радиопомех. Припаркуйте автомобиль в другом месте.
6. Поломка управляющего модуля. Сходите к специалистам.

https://youtube.com/watch?v=rerF2HTS8KE

Как привязать новый брелок Pandora

Необходимость прописать брелок противоугонной системе Pandora возникает, когда владелец меняет потерянный брелок на новый, или планирует записать в систему дополнительный брелок.

Программирование брелока пандора осуществляется при выключенной системе зажигания.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. Перед тем, как привязать брелок, необходимо:. Проверить, что брелок включен и работоспособен

Брелок выключен, если на экране монитора при нажатии кнопки с открытым замком загораются цифры. В таком случае его необходимо включить зажатием клавиши F до третьего «пищащего» звукового сигнала

Проверить, что брелок включен и работоспособен. Брелок выключен, если на экране монитора при нажатии кнопки с открытым замком загораются цифры. В таком случае его необходимо включить зажатием клавиши F до третьего «пищащего» звукового сигнала.

Если при нажатии на кнопку брелока с изображением открытого замка на дисплее появляется значок антенны, значит, брелок включен и работает.

А теперь он экономит на бензине 35 000 рублей в год!

Ввести секретный ПИН-код и дождаться подтверждающего зелено-красного сигнала.

Как прописать брелок в автосигнализации Пандора

Прописка брелка бывает нужна в нескольких случаях — при поломке переключателя, отсутствии запасных брелков или по обеспечении безопасности машины.

Поэтому часто встает вопрос о том, как прописать брелок той или иной автосигнализации. Нужно понимать, что это не сложный процесс, однако людям не сведущим лучше вызвать специалиста по этому вопросу.

Как прописать новый брелок автосигнализации Пандора?

При программировании брелка от этой фирмы нужно следовать следующей инструкции:

1. Проверка включения брелка. Для этого нажмите кнопку, на которой изображен замок, после чего либо появится значок включения, либо высветится 4 цифры, это значит, что переключатель выключен и вам нужно его включить. Нужно нажать кнопку «F» и держать до третьего сигнала с брелка.
2. Выключение зажигания.
3. Введение ПИН-кода с кнопки «Валет». Для этого после каждой нажатой цифры нужно нажимать кнопку «Валет». Если все было выполнено правильно, светодиод загорится зелено-красным цветом.
4. После выполнения основных операций необходимо проверить работоспособность брелка. Для этого несколько раз откройте/закройте двери или включите двигатель с переключателя.

Как привязать дополнительное устройство к сигнализации?

Для подключения дополнительного оборудования предусмотрены отдельные разъемы и провода, которые есть у всех видов автосигнализаций.

Можно подключить:

• дополнительные сирены,
• датчик удара и датчик температуры в салоне,
• кнопки вызова водителя из салона автомобиля и другое оборудование.

Также можно подключить дополнительные брелки.

Для этого посмотрите инструкцию выше, подключение дополнительного брелка проводится аналогично.

Однако не стоит забывать о том, что подключение дополнительных устройств защиты ограничено либо количеством запасных разъемов, если устройства проводные, либо системой самой автосигнализации, если аппаратура беспроводная.

Инструкция по проверке количества записанных в систему брелков

Проверить количество прописанных брелков можно двумя способами:

1. Проверка с помощью аккумулятора. Для этого нужно снять и одеть на него клеммы, после чего система автосигнализации сообщит с помощью сирены о количестве прописанных брелков.
2. Проверка с помощью индикатора состояния. Для этого нужно включить зажигание при выключенном режиме охраны. Оранжевые вспышки сообщат о количестве прописанных передатчиков.

Рекомендуется постоянно проверять количество записанных в систему брелков для полной уверенности в противоугонной системе.

Процесс программирования новых брелков достаточно прост и надежен. Он поможет покупателю сэкономить средства и повысить надежность системы безопасности своего автомобиля.

Также владельцу необходимо постоянно проверять количество прописанных брелков, это повысит надежность автосигнализации.

vidsyst.com

Подключение к персональному компьютеру и программирование

Как и для любого другого внешнего устройства, для подключения нашей системы к компьютеру нужен mini USB кабель. Подключение к блоку питания осуществляется посредством светодиодного индикатора и кнопки «Valet». При этом, при подключении базового блока, подключения внешнего питания автосигнализация Пандора dxl 3000 не требует.

Схема подключения к компьютеру

После успешного подключения светодиодный индикатор начинает светиться красно – зеленым цветом. Затем необходимо запустить установочный файл, который называется «Pandora dxl loader». При включении запрашивается сервисный пин-код. Пин-код установлен по умолчанию.

Отдельно следует обратить внимание на процедуру введения пин-кода. Чтобы ввести цифры пин-кода, используется кнопка «Valet»

Для каждой из цифр необходимо нажимать данную кнопку ровно столько раз, сколько составляет указанная цифра, и паузы при нажатии не должны превышать секунду. В противном случае автосигнализация Pandora 3000 будет расценивать это как переход к другой цифре, и ввод пин-кода будет неверным. По окончании ввода цифры появится красная вспышка, после чего можно переходить к вводу следующей цифры. После ввода последней цифры сначала появиться красная вспышка, что значит ввод цифры закончен, а потом зеленая, что значит пин-код введен. После ввода пин-кода система начинает программирование. После установки и запуска в верхнем правом углу можно будет увидеть версию прошивки для блока.

Обновление прошивки

Если у Вас установлена старая версия прошивки, рекомендуется ее обновить. Последние версии прошивки можно скачать с любого сайта, но лучше использовать проверенный, такой как

www.alarmtrade.ru.

Текущая версия прошивки

Это процесс несложный, просто нажимаете кнопку «Загрузить», после чего в открывшемся окне выбираете пункт «Загрузка прошивки». Файл настройки автосигнализация Pandora dxl 3000 имеет расширение .pld. После скачивания в программе «Pandora dxl loader» выбираем этот файл и нажимаем кнопку «Загрузить», после чего установка обновлений начнется автоматически

Процесс установки обновлений не должен прерываться, поэтому важно не отключать от компьютера наш блок. После установки обновления можно закрыть информационное окно, но основное необходимо оставить открытым

Чтобы выйти из режима смены программного обеспечения, вынимаем на несколько секунд кабель, после чего вставляем обратно. Обновление прошивки не является обязательным моментом, поэтому без него можно обойтись и сразу приступать к настройке системы после подключения блока.

Какая батарейка используется в пультах Пандора?

В коммуникаторах дистанционного управления Pandora DX-90 B, DXL 3970 Pro, 3950, 3940, 5000 NEW, 3500i, 3210i, DX-70, 90L, 40, 50B, DX-91, 90 BT, 50S, DX-50L+, 50 L, LX 3257 используется питание ААА. Применяйте только качественные и проверенные батарейки (Varta, Energizer, Duracell) тогда брелок будет функционировать до четырёх месяцев. Батарею следует сменить, если устройство не включается или начнёт мигать индикатор разряда. Для замены:

1. Откройте крышку батарейного отсека, сдвинув её по стрелочке.
2. Выньте старую ААА и, соблюдая полярность, установите новую.
3. Закройте крышку.
4. Включите пейджер, нажатием клавиши F (три секунды). Коммутатор готов к работе. Имейте в машине запасную батарею ААА.

Видео замены коммутатора

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

Проверьте включен ли ваш брелок

Для этого нажмите на нем на кнопку с изображением открытого замочка. — Если на дисплее появится значек: «Антена», значит брелок находится во включенном состоянии. — Если на дисплеее загорятся цифры, то брелок выключен. Для того чтобы его включить нажмите на кнопку: «F», и держите пока не раздастся третий сигнал. Брелок включен.

Введите при помощи служебной кнопки «Valet» секртный ПИН номер.

— Нажмите на кнопку валет количество раз соответствующее первой цифре ПИН кода. Светодиод должен подтвердить ввод первой цифры красным светом. Точно таким же образом введите вторую, третью и четвертую цифры. После второй и третьей вводимой цифры вы должны увидеть вспышку светодиода красным цветом, после ввода четвертой цифры светодеод должен моргнуть Зелено-Красным светом, что будет обозначать правильный ввод ПИН кода.

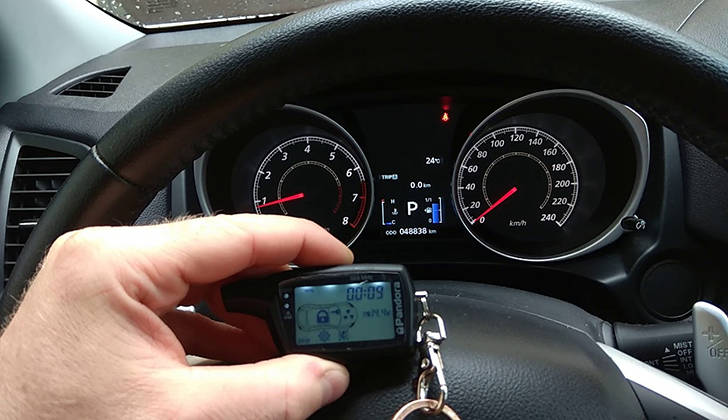

Пейджер Брелок Pandora DXL 3000i/3100i/3170i/3300i ЖК

Всего в память сигнализации Pandora DXL-3000, 3100, 3170, 3210, 3300, 3500, 3700 можно записать до двух брелков. Запись кодов брелков производится при выключенном режиме охраны. При записи новых брелков необходимо перезаписать и старые, иначе они будут удалены из памяти системы. ОПИСАНИЕ ОБЩИХ ПРОГРАММИРУЕМЫХ НАСТРОЕК СИСТЕМЫ

УРОВЕНЬ I-1 – Запись брелоков в память системы

В систему можно записать не более четырех двусторонних брелоков. При записи любого

количества брелоков в оставшиеся ячейки автоматически прописываются коды тех же брелоков, что

обеспечивает защиту от записи посторонних пультов.

При утере брелока необходимо заново записать коды оставшихся брелоков, чтобы удалить из

памяти код утерянного.

При входе на этот уровень и записи хотя бы одного брелока, все пульты,

записанные до этого в систему, будут стерты.

Войдите на первый уровень программирования. Запись брелоков производится последовательно

(один за другим). Для записи очередного брелока необходимо нажать вместе три его кнопки и

удерживать в течение 1 сек. (до короткого звукового сигнала брелока с ЖК индикатором; и до

погасания светодиода в дополнительном брелоке), затем кнопки следует отпустить. Если запись

прошла успешно, брелок с ЖКИ выдаст два коротких звуковых сигнала, сирена базового блока

выдаст один подтверждающий звуковой сигнал, после чего можно переходить к записи следующего

брелока. Время паузы между записью брелоков в систему ограничено (до 20 секунд). Для завершения

процедуры программирования брелоков системы необходимо еще раз нажать кнопку «VALET», при

этом статусный индикатор выдаст серию красных и зеленых вспышек, а затем включите и выключите

зажигание для выхода из режима программирования.

ПРИМЕЧАНИЕ: При записи любого количества брелоков автоматически происходит смена всех

ключей шифрования по случайному закону, что обеспечивает дополнительную защиту от взлома.

УРОВЕНЬ I-2 – Занесение сервисного ПИН-кода

Для настройки параметров сигнализации используется сервисный ПИН-код, ввод которого

возможен только в снятом с охраны состоянии.

По окончании работ по монтажу и настройке автосигнализации измените и запомните

значение серсисного ПИН-кода (Service-Code)

Сервисный ПИН-код состоит из четырех цифр от 1 до 9 и позволяет управлять работой

системы в отсутствие брелока.

Заводская установка секретного кода – «1 – 1 – 1– 1».

ВНИМАНИЕ! Запомните и запишите свой секретный код и храните его

вне автомобиля. Без секретного кода Вы не сможете менять настройки

системы и управлять ей без брелока. Для обеспечения секретности в

начале эксплуатации необходимо изменить заводской секретный код.

Ввод нового сервисного ПИН-кода осуществляется после входа на данный уровень:

• Индикатор состояния не горит. Нажать кнопку «VALET» количество раз, равное первой

цифре секретного кода. При каждом нажатии кнопки «VALET» индикатор состояния системы

загорается оранжевым цветом. Паузы между нажатиями не должны превышать 1 сек.;

• система подтвердит прием первой цифры кода красной вспышкой индикатора состояния;

• ввести кнопкой «VALET» вторую цифру, нажав ее требуемое количество раз;

• система подтвердит прием второй цифры красной вспышкой индикатора состояния;

• ввести кнопкой «VALET» третью цифру, нажав ее требуемое количество раз;

• система подтвердит прием третьей цифры красной вспышкой индикатора состояния;

• ввести кнопкой «VALET» четвертую цифру, нажав ее требуемое количество раз;

33

• система подтвердит прием четвертой цифры кода серией красных и зеленых вспышек

индикатора состояния;

• ввести все четыре цифры кода еще раз;

• Если Вы дважды без ошибок ввели секретный код, индикатор состояния системы выдаст на

2 сек. серию красных и зеленых вспышек и новый код будет записан. Система вернется в режим

программирования;

• Если Вы ввели ошибочный секретный код, то индикатор состояния вспыхнет красным и

система вернется в режим программирования.

По окончании ввода индикатор состояния гаснет, и система ожидает ввода номера нового уровня.

Мой сервисный ПИН-код: — — —

Для аварийного снятия автомобиля с охраны используется индивидуальный ПИН-код (MasterCode),

который располагается под защитным слоем специальной пластиковой карты, входящей в

комплект автосигнализации.

Ремонт брелка сигнализации

В наличии и под заказ комплектующие для автосигнализации основные и дополнительные брелоки, запчасти для экспресс-ремонта брелков, жк-дисплей, корпус брелка, защитное стекло, микрокнопки и т.д).

Производим гарантийный и послегарантийный ремонт, брелков, блоков автосигнализации (замена дисплея, корпуса, кнопок и мн. др.).

Технические характеристики Pandora DXL 3000

Охранный комплекс Pandora DXL 3000 имеет следующие параметры:

• максимальный ток в дежурном режиме — до 40 мА;
• напряжение питания базового блока — 9-15В;
• несущая частота системы радиоуправления — 433,075-434,8 МГц;
• число независимых радиоканалов — 10;
• ширина каждого канала — не более 70 кГц;
• мощность передатчика — 10 мВт;
• допустимый диапазон температуры эксплуатации — от -40ºС до +85ºС;
• радиус действия передатчика в 2-стороннем брелоке — до 650 м;
• дистанция трансляции информации автомобильным блоком — до 1800 м;
• защита цепей питания — штатными предохранителями транспортного средства;
• в конструкции базового блока предусмотрен диодный защитный комплекс от переполюсовки;
• смонтированы элементы для предотвращения последствий от коротких замыканий на входах и выходах сигнализации.

Для кодировки управляющего сигнала Pandora DXL 3000 применяется диалоговый шифр, который невозможно перехватить для дальнейшего использования с целью вскрытия автомобиля. Обратный сигнал защищается оригинальным динамическим кодом.
