Перосъемная машина для гусей своими руками чертежи

4 Из стиральной машины

Самодельную перосъемную установку можно сделать из машины активаторного типа («малютки»). Она оснащена неподвижной емкостью цилиндрической формы и приводом.

Инструкция по сборке:

1. 1. Из листа жести изготавливают барабан, который крепится болтами к стенкам машины.
2. 2. В барабане сверлят отверстия под бильные пальцы.
3. 3. Круглая пластина из нержавейки крепится на ось над днищем.
4. 4. На дне сверлятся отверстия, в которые вставляются билы, а также отверстие для слива воды.
5. 5. Фильтрацию обеспечивает дуршлаг, установленный под желоб.
6. 6. Монтаж системы полива. По периметру крепят пластиковую трубку со множеством отверстий.

Перощипательное устройство из стиральной машины

В таком устройстве можно обрабатывать тушки крупных птиц: гуся или индейки. Но в процессе работы агрегата грязная вода с перьями устремляется вниз, поэтому необходимо позаботиться о защите двигателя от намокания.

Для этого изготавливают кожух:

1. 1. Корпус для мотора собирается из пластиковой коробки и крепится металлическим уголком.
2. 2. Двигатель подключается к электросети и проверяется на работоспособность.
3. 3. Дно бака крепится на той же высоте, что конец вала двигателя.
4. 4. Первый шкив одевается на вал двигателя, другой — на вал активатора и соединяются ремнем.

Проверяют натяжку ремня: при работе двигателя он не должен слетать от вибрации.

Изготовление перощипательных устройств

Все перосъемные машинки можно запросто сделать своими руками в любом гараже частного дома. Конечно, здесь необходим кое-какой инструмент и бросовые материалы. Наиболее часто делают центрифужные агрегаты, которые способны работать без участия человека. Нужно только загрузить в бачок тушку птицы, включить аппарат и наблюдать за происходящим.

Перед созданием этих необходимых в быту устройств нужно позаботиться о наличии резиновых бильных пальцев. И если их нет в продаже, то изготавливают сами из силикона.

Сделать бильные пальцы своими руками несложно. Сначала мастерят форму из гипса для заливки. Потом в неё выдавливают из тюбика силиконовую массу и отправляют в сушилку на 5 – 6 дней. По истечении времени пальцы вынимают и кипятят в солёной воде 40 минут. Затем обрабатывают ножом и доводят до нормального состояния. На этом работа закончена.

Перощипалка из стиральной машины

Для такой цели наиболее подходит стирмашина «Малютка». Она имеет горизонтальное дно и большой активатор, установленный на подшипнике. Снизу дна находится привод, состоящий из электродвигателя и шкивов.

Внутрь бака ставят подходящее ведро без дна с таким расчётом, чтобы активатор мог свободно вращаться.

Когда все запчасти собраны и подогнаны, начинают устанавливать бильные пальцы. Вынимают ведро и снимают активатор – ведь именно они нужны для этого.

По круглой поверхности активатора равномерно с зазором примерно 2 см высверливают отверстия для этих пальчиков. В ведре дыры делают сбоку и с таким же зазором. Кроме этого, внизу стенки ведра прорезают щель для слива воды.

Включают и проверяют. При желании в стиралке исключают работу таймера. В курощипалке он не нужен.

Таким образом изготавливают своими руками из стиральной машины перосъемную машину. Такой ощипыватель способен обрабатывать перепелов, небольших кур и уток всего за несколько секунд. А это уже огромная помощь в хозяйстве.

Роторные ощипывательные машины

Такие аппараты способны обработать тушки любых размеров. Это настоящая перощипальная машина для гусей и крупных индюков.

Она представляет собой барабан или ротор с осью, установленный на раме. На одном конце крепится шкив. Этот барабан приводится в движение при помощи ремённой передачи от низкооборотного электродвигателя. Внизу расположен мешок для сбора перьев. Длина такого ротора примерно от 30 до 60 см. На его рабочей поверхности равномерно высверливают отверстия, в которых потом фиксируют резиновые пальцы.

Принцип работы следующий. После пропаривания тушку подносят к вращающемуся ротору, прижимая её к резиновым пальцам. При этом птицу постоянно поворачивают неощипанной стороной к рабочему органу агрегата. Время обработки не более одной минуты, начиная с перепелов и заканчивая индюками весом 7-8 кг.

Используя такую технику, нужно быть аккуратным. Иначе вместе с тушкой будут обработаны и руки оператора. Зато этот аппарат способен ощипывать больших гусей всего за пару минут.

Перосъемная насадка на электроинструмент

Это самая простая насадка, изобретённая во время перекуров, а сотворённая — ещё быстрее.

Сделать своими руками перосъемную насадку на дрель проще простого. Например, вместо кружки используют кусок полиэтиленовой трубы диаметром 100 мм. Донышки делают из фанеры или пластика. Их с обоих концов вставляют в трубу и стягивают шпилькой. Естественно, на поверхности куска сверлят отверстия под пальцы.

Такое приспособление с удовольствием берут с собой на промысел охотники, уезжая в тайгу на несколько дней. А дома оставляют своим жёнам центрифужные перощипательные машинки, где не требуется участие человека.

Originally posted 2018-04-06 09:15:20.

Самостоятельное изготовление перосъемника

Самодельная перосъемная машина обычно изготавливается из подручных средств. В частных хозяйствах широко распространены агрегаты, выполненные из старых стиральных машин. Перед тем как собрать такую конструкцию, необходимо определить перечень деталей для его постройки. Для этого составляются чертежи устройства, в которых, помимо рабочей части, необходимо учесть конструкцию станины. От ее прочности будет зависеть устойчивость всей машины.

Для изготовления агрегата больше всего подходит стиральная машина ротационного типа круглой формы. Стиральный бак используется для изготовления барабана. Вращающаяся часть устройства обычно делается из жести либо прочной пластмассы. Крепится она на крестовину, которая жестко соединяется с валом и устанавливается в подшипниковый узел. На свободную оконечность штока монтируется шкив, через который с помощью ременной передачи будет передаваться крутящий момент от двигателя.

Обычно размеры конструкции выбираются исходя из вида самой большой птицы, содержащейся в домашнем хозяйстве

Устанавливают перосъемную машину на станину и жестко крепят к ней. На ней же монтируется электродвигатель с системой управления. Необходимо помнить, что все соединения токоведущих жил должны быть надежно изолированы, а электрическое оборудование защищено от попадания воды. При возможности корпус машины должен быть заземлен — это обезопасит работающего от поражения электрическим током.

Строится перосъемная машина своими руками и из других подсобных материалов. Для обработки тушек крупной птицы в качестве барабана часто используются пластиковые бочки. Нередко изготавливается перосъемная машина для перепелов из кастрюли или глубокого таза. В ней не обработать курицу, но в перепелиных хозяйствах она является неоценимым помощником.

Самостоятельно изготовленная перосъемная машина из стиральной машины намного облегчает труд птицеводов. Благодаря ее применению появляется возможность увеличения поголовья содержащейся птицы. Во многих частных хозяйствах начали разводить птиц различных видов. Перощипательная машина позволила снизить время на удаление пера в 8-10 раз, полностью заменив ручной труд при подготовке тушек к потрошению.

Переносные устройства

Изготовленная своими руками перощипальная машина из стиральной машинки обычно используются в домашнем хозяйстве. Они сооружаются на стационарном основании и не перемещаются по территории участка. Такой агрегат не возьмешь с собой на дачу или на охоту. В этих случаях используется переносной вариант. Изготавливается подобная перощипальная машинка из ручного электроинструмента. Лучше всего для этого подходит аккумуляторный шуруповерт или низковольтная дрель, работающая от автомобильного аккумулятора.

Для изготовления агрегата больше всего подходит стиральная машина ротационного типа круглой формы

В патроне инструмента удобно крепится рабочий орган, состоящий из стержня с резиновым цилиндром, на котором закреплены билы. Для ощипа птицы своими руками инструмент закрепляется на доске или бревне, так как при работе удержать его в руках и качественно обработать птицу практически невозможно. Оставшийся на коже тонкий волосяной покров удаляется путем опаливания тушки на открытом огне.

Применение машины, сделанной самостоятельно, значительно сокращает время и облегчает процесс подготовки птицы к потрошению.

Зарубежные модели

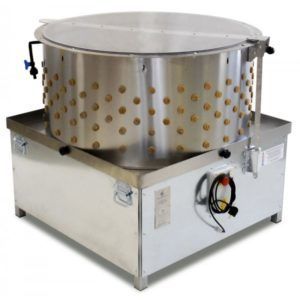

Перосъемный агрегат piro

Автономная модель способная произвести одновременную обработку трех тушек. Подходит для удаления пера с утки, гуся, бройлера, индюшки средней массы. Прежде чем помещать тушку, ее нужно ошпарить кипятком не ниже 70 градусов. Среднее время работы чуть больше полуминуты секунд.

Техописание:

• выработка – более 140 тушек/час;
• габариты 630Х630Х910 мм;
• масса – 50 кг;
• сделано из высокопрочной нержавеющей стали;
• мощность устройства – 0,7 КВт;
• подходит для 220В сети;
• изготовлено в Италии.

Машина обладает всеми международными характеристиками по безопасности. Сертифицирована для использования в нашей стране. В среднем затратить на  перосъемное устройство придется 126 000 рублей.

Перосъемный агрегат rotary 950

Является разработкой итальянских мастеров с немецкими технологиями с недорогой сборкой в Китае. При изготовлении использовалась нержавеющая сталь, и отличные «пальцы» из резины. Относится к профессиональной технике на ферме.

Птицу нуждается в первостепенных обработках, прежде чем, будет помещена в агрегат, а именно: отрубается голова, сливается кровь и проходит обработку в кипятке не ниже 70 градусов, не менее полуминуты. При длительном нахождении в воде начнется размягчение кожных покровов, а это отрицательно скажется на конечном качестве продукта. Перья полностью удаляются чуть более чем за 10 секунд.

Техпаспорт:

• габариты – 960Х950Х540 мм;
• масса – 114 кг;
• работоспособность – более 400 тушек/час;
• пальцы в количестве 342 штук с разной жесткостью, что делает работу намного эффективнее;
• работающий бак оснащен резиновой крышкой;
• изготовлено из нержавейки;
• устройство мощностью – 1,55КВт;
• подходит для 220В сети;
• произведено в Италии.

Машина получила самую наивысшую оценку от рецензентов из Европы. Машина имеет соответствие всем мерам безопасной работы, в том числе соответствует международным нормам. Есть сертификат для использования в Российской Федерации. Дополнительно аппарат оборудован защитой от скачков электроэнергии, также прилагается блок питания. Потратить на покупку придется 273 000 рублей.

Виды конструкций

Перосъемные машины могут иметь несколько конструкций:

1. Центрифуга. Применяется круглая емкость, в которой присутствует отверстие для загрузки птичьих тушек. Билы, размещенные на днище и по бокам конструкции, способствуют удалению перья в процессе вращения емкости. Во время функционирования устройства, в него поступает вода, что увеличивает продуктивность процесса. Подобный вариант идеален для удаления перьев с некрупных птиц, максимум уток.
2. Барабан. Применяют барабан, оснащенный «щупальцами» – он вращается благодаря двигателю. Тушку приближают к крутящемуся прибору и прижимают. Эта конструкция создана для крупных видов птиц.
3. Электрический инструмент. Такое устройство с насадкой не требует от человека больших денежных вложений. Просто на крутящийся прибор надевают насадку, оснащенную «щупальцами». Его приближают к предварительно ошпаренной птице. Недостатком такого метода является появление усталости в руках.

Преимущества использования и виды оборудования

Это оборудование пользуется довольно большим спросом у владельцев домашних хозяйств. Это обусловлено положительными характеристиками, присущими ощипывателю перьев у кур. Среди наиболее значимых можно выделить следующие:

• Процесс удаления перьев занимает намного меньше времени.
• Нет необходимости предварительной обработки тушек кипятком и огнем.
• Небольшие размеры оборудования.
• Возможность перемещения ощипывателя в удобное для работы место.
• Довольно высокая скорость работы устройства.
• В результате использования механизма мясо птицы становится намного нежнее и мягче, а внешний вид тушки не теряет своей привлекательности.
• Доступная стоимость аппарата.

По особенностям конструкции аппараты, которые используются для удаления перьев у домашней птицы можно условно подразделить на несколько видов:

• Насадки. Перед использованием они надеваются на дрель или шуруповерт. По стоимости это самые недорогие аппараты. Следует также отметить низкую продуктивность работы насадок. Конструкция насадки состоит из 20 и более пальцев, которые и выщипывают перья. По мнению пользователей таких насадок их использование нельзя назвать эффективным. Если говорить о недостатках насадок, можно выделить то, что для их использования необходимо наличие на дрели или шуруповерте мощной аккумуляторной батареи или расположение источника электрического тока. При выполнении работы в полевых условиях это вызывает ощутимые трудности.
• Используют мокрый метод работы. Работа этого вида аппаратов предполагает предварительную обработку тушек птицы горячей водой, что отрицательно влияет на качество и вкус мяса. Скорость выщипывания перьев имеет непосредственную зависимость от размера тушки. Стоит также отметить, что намачивание пера также отрицательно влияет на его состояние для использования в подушках или перинах. При увеличении мощности аппаратов увеличивается и вес механизма. Это усложняет возможность их перемещения.
• Ощипывают перья сухим методом. Функционирование оборудования этого вида осуществляется в результате вращающихся движений дисков, изготовленных из стали. Перо после удаления направляется в специальную емкость. Стоимость аппаратов зависит от мощности.

При выборе ощипывателя кур необходимо учитывать такие факторы, как количество тушек, которые необходимо очистить от пера за один раз, а также будущее использование пера.

Если предполагается ощипывать большое количество тушек, лучше отдать предпочтение второму или третьему виду оборудования. При небольшом количестве куриных тушек наиболее оптимальным будет приобретение простых насадок.

Как сделать перосъемную машину из стиральной машины. Видео

Для самостоятельного изготовления перосъемной машины прежде всего нужно нарисовать чертеж. Далее понадобится круглая металлическая нержавеющая или пластиковая емкость. В качестве основы можно использовать также барабан от стиральной машины. Ориентироваться нужно на следующие размеры: при ширине 70 см высота равняется 80 см.

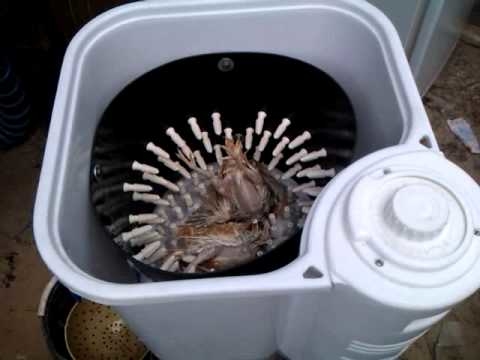

Фото перосъемной машины из стиралки

Если есть необходимость в большем объеме, то размеры следующие: при высоте 2 м ширина 170-180 см

Также стоит обратить внимание на толщину стенок емкости: она должна быть толщиной от 1,2 мм. Отверстия для бильных пальцев стоит сделать в дне и стенках перосъемной машины с интервалом в 3 см

Площадь отверстий должна составлять третью часть от всей площади аппарата.

Чертеж перосъемной машинки

Бильные пальцы в домашних условиях сделать невозможно, поэтому их надо приобрести в магазине. Так как они недешевы, просверлить отверстия в аппарате и знать их точное количество необходимо заранее. Также надо приобрести билы именно для перепелов, так как в продаже имеются в наличии билы разных размеров для разной птицы (гусей, уток, кур). Если ощипываемая перепелка будет слишком сильно ударяться о пальцы, они могут деформироваться или их может выбить

Поэтому при установке надо обратить особое внимание на то, чтобы максимально плотно и качественно установить бильные пальцы в отверстиях

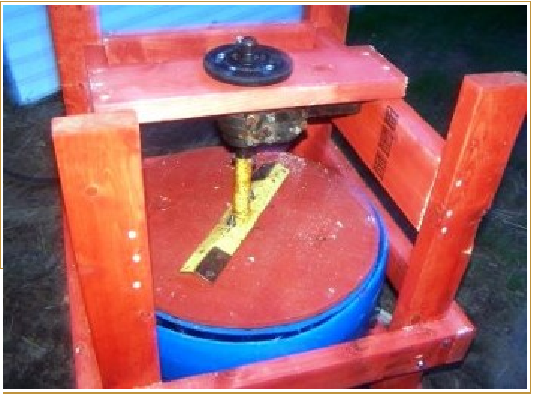

Фото самодельной перосъемной машины

Чтоб облегчить установку билов, их смазывают растительным маслом или моющим средством для посуды. Дно емкости лучше упрочить, сделав его двухслойным. Нижний круг емкости от стиральной машины должен сцепляться с передачей. Механизм передачи, в свою очередь, соединяется с мотором. Двигатель всей этой конструкции устанавливается немного в стороне.Центробежная сила вызывает сильные колебания аппарата, поэтому его основу-стойку нужно сделать особенно устойчивой, собрав ее из толстых деревянных брусков. Выглядит она как стул, в который вставлена емкость.

Смотрите видео: Перосъемная машина из стиральной машины

Дно перосъемной машины должно соприкасаться с механизмом, благодаря которому будет происходить вращение. Нелишним будет и наличие воды в перосъемной машине, сделанной своими руками, чтоб очищать перепелку и сам пероочиститель от отходов в процессе работы. Такую функцию можно установить самостоятельно, использовав обычный душ. Чтобы грязная вода не разбрызгивалась по сторонам и не попадала на мотор, емкость надо закрывать пластиковой крышкой.

Фото ощипывания перепелки в перосъемной машинке

По окончанию сборки, перосъемную машину остается только протестировать на нескольких перепелках и отрегулировать возможные погрешности. Во время построения чертежа следует тщательно обдумать все детали, чтобы в процессе сборки аппарата не пришлось бы что-либо исправлять.

Интересное видео: Перосъемная машина своими руками

Перосъемную машину для перепелов своими руками сделать сможет даже начинающий фермер, у которого есть старая стиральная машина или другое оборудование. Экспериментируйте и упрощайте ведение сельского хозяйства своими силами с минимальными затратами.

Достоинства самодельных перосъемных аппаратов

Обладая минимальными навыками и умениями вполне возможно собрать устройство для ощипывания, не уступающее по производительности покупным аналогам. И для этого даже не нужен чертеж, потому что сборка осуществляется по простому и понятному алгоритму. Примерную инструкция можно посмотреть ниже.

Если при этом использовать запчасти от старых бытовых приборов и ненужную пластиковую бочку из-под строительных смесей или кормов, то себестоимость аппарата получится максимум пару-тройку тысяч рублей. Потратиться в основном придется на покупку бил, без которых не обойтись. И работать такая перосъемная машина будет ничуть не хуже покупной. Единственное отличие — не самый эстетичный внешний вид, хотя этот недостаток можно исправить покраской.

Старая стиралка — отличная основа для перосъемной машины

Где приобрести бильные пальцы и какие выбрать

Ведущим элементом, обязательным для любого перосъемного агрегата, являются упругие резиновые насадки. Они представляю собой резиновые или силиконовые изделия, которые трутся о перья и таким образом отделяют их от кожи. Сделать их своими руками невозможно, поэтому придется только покупать. Эти элементы продаются во всех магазинах сельхозтоваров, также их легко заказать в интернете. Для самодельной машины необходимо примерно 100 штук. Цена одного «пальца» — от 15 до 40 рублей.

Бильные пальцы для перепела

Билы бывают разными по длине, уровню жесткости, диаметру, форме. Каждый тип предназначен для выполнения определенной задачи. «Пальцы» нужно хорошо закреплять на базовой поверхности, иначе они не будут эффективно отделять перьевой покров. Поэтому на тонкие стенки они насаживаются с помощью шайб-подкладок. В целом все билы можно разделить на две большие группы: кольцевые (имеют горизонтальные насечки) и шариковые (отличаются пупырчатой поверхностью). Первые предназначены для мягкого, деликатного ощипа пуха, вторые — для снятия более жесткого пера.

Таблица 1. Критерии выбора бильных насадок для самодельной машины

Назначение	Параметры
Для ощипывания мелкой птицы	Самый маленький размер — 45-55 мм длиной и 10,5 мм в диаметре. Имеют горизонтальные насечки. Применяются для обдирки перепелок, куропаток и т. п.
Для ощипывания кур и уток	Для деликатной обработки и полноценного удаления не только пера, но и пуха. Не повреждают кожу. Имеют длину 97 мм.
Универсальные	Подходят для снятия пера с гусей и индюков. Отличаются оптимальным уровнем жесткости и имеют крупные рельефные насечки. Длина стержня — 93 мм.
Для промышленного оборудования	Изготавливаются из высокопрочного каучука, устанавливаются на профессиональных аппаратах линейно-ротерного типа. Их отличает солидная длина — 140 мм и большой диаметр — 19,5 мм.
Для выгребания пера	Устанавливаются на вращающийся диск центрифуги и помогают эффективно избавляться от нащипанных перьев.

Разные виды бильных насадок

1 Особенности устройства

Размеры самодельной перосъемной машины позволяют обрабатывать до 30 тушек за 1 час, при этом товарный вид птицы сохраняется. Принцип действия основан на движении бильных пальцев, которые выдергивают перо из кожи.

Перодерки бывают трех видов:

1. 1. Барабанный тип. Бильные пальцы крепятся снаружи барабана. Оператор держит тушку и регулирует силу нажатия. При помощи такого устройства можно очистить птицу любого размера: гусей, индеек, уток, кур. В первую очередь установка предназначена для обработки крупной птицы.
2. 2. Центрифуга удобна для удаления оперения с перепелок. Вертикальная емкость круглой формы вращается на высокой скорости, а ее стенки и днище изнутри оборудованы бильными пальцами, под действием которых тушка быстро очищается от перьев.
3. 3. Насадка для электроинструмента — универсальный вариант. Удобна в использовании на охоте, но обрабатывать ей одновременно несколько тушек проблематично.

Насадка на шуруповерт фабричного производства

При использовании центрифуги роль оператора сводится к двум действиям: подготовка тушки (выпаривание при температуре 80 градусов в течение одной минуты) и контроль за работой аппарата, в процессе которой дно резервуара вращается с большой скоростью, и тушка бьется о стенки. Через несколько минут на птице остаются маленькие перышки, легко удаляемые вручную.

Инструкция: как сделать перосъемную машину из машины-автомат и полуавтомат

Перед тем, как самому сделать курощипалку, подготовьте чертеж. Он поможет вам учесть и просчитать все элементы конструкции, а также правильно собрать механизм.

Для изготовления можно брать стиральную машину-автомат или полуавтомат. Главное – чтобы стиралка была рабочей и с вертикальной загрузкой. Это может быть «Малютка», «Фея» или «Ока».

Если вы переживаете, что тушка может повредиться во время ощипывания, то это не так. Резиновые щупальца обеспечивают максимальную сохранность птицы.

Какие инструменты вам понадобятся:

• набор гаечных ключей;
• торцевые ключи 8-30 мм;
• разводной ключ малого размера;
• дрель со ступенчатым сверлом;
• болгарка;
• пассатижи;
• молоток;
• тестер или мультиметр;
• маркер.

Теперь подготовьте стиральную машинку. Она нуждается в минимальной переделке, поэтому особых затрат не предвидится.

Переделка стиральной машины в перосъемную

Все, что нужно сделать, – это достать мотор из корпуса. Поскольку в дне корпуса будут проделываться отверстия для бил, то стекающая вода при работе будет попадать на двигатель. Этого нельзя допускать.

Отсоедините днище и достаньте электромотор. Затем поступите так:

• Снимите активатор с механизмом привода.
• Достаньте всю электрическую часть.
• После подготовки стиралки возьмите насадку для душа и наденьте на нее резиновый шланг.

Душ и шланг вам сейчас не понадобится, но следует подготовить их заранее.

Сборка персосъемной конструкции своими руками

Теперь нужно собрать все элементы в единое устройство. Поступите так:

1. Из стального уголка сварите опору для мотора.
2. Подключите электромотор к сети. Как это правильно сделать, мы рассказывали в предыдущих статьях.
3. Из металлического уголка соорудите раму для готового устройства. Корпус должен находиться на некоторой высоте от земли.
4. Чтобы конструкция работала, установите шкивы. Взять их можно из той же стиральной машины.
5. Маленький шкив наденьте на вал двигателя, а большой – на вал активатора.
6. Соедините шкивы ремнем. Это позволит мотору передавать обороты активатору, который будет вращать днище устройства.
7. Теперь убедитесь, что корпус и двигатель надежно установлены, поскольку при сильной вибрации они могут слететь.

Осталось установить резиновые билы. Действуйте последовательно:

• Проделайте отверстия в баке, используя дрель со ступенчатым сверлом. В зависимости от размера бил, величина отверстий должна быть меньше на три или четыре миллиметра.
• Чтобы отработанные вода и перья могли выходить, между основными отверстиями проделайте дыры побольше. После чего установите под бак поддон или широкую емкость для сбора стоков.
• Чтобы облегчить установку бил, отверстия смазывают. Можно использовать машинное масло. После смазки проденьте резиновые билы в подготовленные отверстия.

Сборка перосъемной машины завершена. Для того чтобы при работе поступала вода, установите ранее подготовленный шланг и насадку для душа на край емкости.

Испытательные работы

Время проверить самодельное устройство.

Почему рекомендуется использовать полив при ощипывании? Потому что в течение 2-х минут биения птицы о билы с потоком воды слетают все перья. В то время как при сухом варианте на птице остаются крупные перья и затрачивается больше времени.

Поскольку во время работы вытекает много воды и летят перья, проводите процедуру в специально отведенном месте.

Перосъемная машина — пример элементарной автоматизации фермерского труда. Те, кто занимается разведением птицы, знают, насколько трудоемок процесс ощипывания — удаления перьев с птичьих тушек. Даже при небольшом поголовье на ощипывание уходит уйма времени и сил, что уж говорить о хозяйстве, выращивающем кур, уток, индеек и прочую птицу на продажу. Владельцы небольших птичьих хозяйств заменяют ручной труд специальными приспособлениями. Ощипыватель пера можно купить или сделать своими руками — например, из стиральной машины.
