Знакомство с эффектом

Современные пинхол-камеры

https://player.vimeo.com/video/32543642

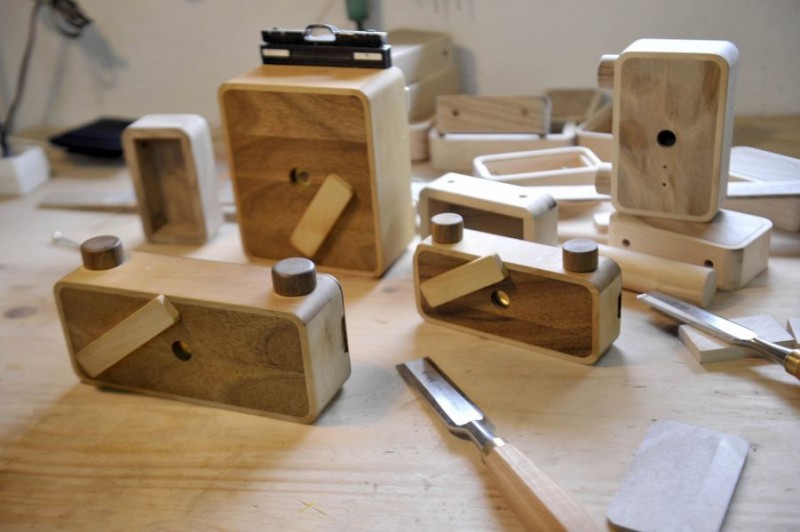

В продаже можно найти необычные и интересные предложения. Различные маленькие мастерские предлагают камеры из дерева необычного вида. Они могут работать с целой, не обрезанной плёнкой, подобно плёночным камерам. Вы просто заряжаете плёнку и после каждого кадра перематываете её.

Также можно найти специальные крышки для байонетов с отверстиями различной величины. Компания Rising такую продукцию. В ассортименте есть крышки с отверстием, эквивалентным диафрагме от F/41 до F/222. Можно найти крышки как для зеркальных, так и беззеркальных камер.

Мифы о скрытых камерах

Миф № 1. Скрытое видеонаблюдение запрещено в России

Ниже приведен анализ действующих законодательных актов и постановлений, касающихся использования систем скрытого теленаблюдения частными лицами и организациями, которые не имеют права осуществлять оперативно-розыскную деятельность. Постановление Правительства РФ от 10.03.00 № 214 содержит «Список видов специальных технических средств, предназначенных для негласного получения информации, ввоз и вывоз которых подлежат лицензированию» (далее Список). В примечаниях к Списку указано, что «номера пунктов настоящего списка соответствуют номерам пунктов перечня видов специальных технических средств, предназначенных (разработанных, приспособленных, запрограммированных) для негласного получения информации в процессе осуществления оперативно-розыскной деятельности, утвержденного постановлением Правительства РФ от 01.07.96 № 770».

Иными словами, техника, упомянутая в Списке, предназначена для негласного получения информации в процессе осуществления оперативно-розыскной деятельности, а следовательно, может применяться лишь государственными спецслужбами, перечень которых приведен в постановлении Правительства РФ от 01.07.96 № 770. Других нормативных документов по этому поводу нет, и это значит, что использование аппаратуры, пусть даже «предназначенной для негласного получения информации», не попавшей в Список, законодательством не ограничивается.

Пункт 2 Списка касается «специальных технических средств для негласного визуального наблюдения и документирования». В частности, подпункт б называет «телевизионные или видеокамеры, обладающие по крайней мере одним из следующих признаков:

• закамуфлированные под бытовые предметы;
• имеющие вынесенный зрачок входа (Pin-Hole);
• работающие при низкой освещенности объекта (0,01 лк и менее) или при низкой освещенности на приемном элементе 0,0001 лк и менее».

То же относится к камерам, скрыто размещенным в корпусах охранных и пожарных датчиков. Датчики, составляя часть системы безопасности, не являются бытовыми предметами, и использование в них камер разрешено. Инсталлятор имеет право устанавливать телекамеры в стены, потолки, двери и дверные косяки, а также в любые предметы небытового назначения.

Второй признак относится к телекамерам с объективом «PinHole», то есть с выносом зрачка входа. Вынос зрачка — это расстояние от места, где можно установить диафрагму с минимальным отверстием, диаметр которого меньше диаметра входного зрачка объектива, до передней кромки объектива. Естественно, чем больше это расстояние, тем проще монтаж камеры и совершеннее маскировка. Дешевые корейские и тайваньские объективы с малым входным зрачком, которым снабжены подавляющее большинство имеющихся в продаже миниатюрных телекамер, не имеют выноса зрачка вовсе, то есть, строго говоря, не могут называться «Pin-Hole» и, следовательно, разрешены. Третий признак вносит ограничение на чувствительность телекамер. Абсолютное большинство миниатюрных телекамер работает при минимальной освещенности на объекте около 0,05-0,5 лк, то есть укладывается в разрешенный диапазон.

Ряд камер, производители которых указывают меньшие значения освещенности (обычно на ПЗС-матрицах SONY EX-View), с объективами типа «Pin-Hole» в подавляющем большинстве случаев также выдают изображение удовлетворительного качества только при освещении более 0,01 лк. Это также означает, что их использование правомерно.

Миф № 2. Изображение, получаемое со скрытой камеры, очень плохое

В этом мифе, к сожалению, есть доля истины. Действительно, при прочих равных условиях камуфлирование камеры при скрытом способе наблюдения в большинстве случаев приводит к некоторому снижению разрешения и чувствительности. Однако, если не скупиться на приобретение качественных камер и объективов, можно свести это ухудшение параметров к минимуму (5-10%) и получить вполне приемлемое изображение без особых проблем. Уверенность в сохранности оборудования того стоит.

Ефимов Иван Владимирович
Директор ООО «АСБ»
Волгоград

О Van Dyke Brown

Фотографический метод, который описывается в этой статье, был известен как Brown или Sepia Paper или Sepia Printing в 19-м веке. Но в начале прошлого века, кто-то переименовал его в “Van Dyke Process”, хотя это название уже было зарезервировано для описания, так называемого, фото-литографического процесса, изобретенного F. Vandyke (Cassell’s cyclopaedia of photography, 1911).

Сегодня широко распространено мнение, что процесс Van Dyke Brown, вероятно, назван в честь цветового оттенка, который часто можно увидеть в картинах барокко художника Anthony van Dyck (1599 — 1641), так как фото, получаемое смешиванием лимоннокислого аммиачного железа и нитрата серебра, обладает типичным темно-коричневым цветом.

Изобретатель Brown Print якобы английский ученый John Frederick William Herschel (1792 — 1871), хотя аналогичные исследования и результаты также были написаны в 1839 году и 1841 году в книге Researches on Light, Robert Hunt (1807 — 1887). Но кто бы ни был изобретатель, первый, второй или некоторые третьи ученые, начальные процедуры этих пытливых людей были почти одинаковыми. Когда Herschel обнаружил, что соли железа чувствительны к свету, он начал с серии испытаний, которые описаны в начале публикации, Philosophical Transactions of the Royal Society в Лондоне в году 1842. Описания показывают, что Herschel покрывал бумагу лимоннокислым аммиачным железом, солями винной кислоты и т.д …, и экспонировал ее и покрывал различными дополнительными соединениями. Он пришел к неожиданным результатам. Он впервые упоминает cyanotype (Philosophical Transactions of the Royal Society в Лондоне, 1842, стр 210.) Следующим образом: «Разновидности цианотипии кажутся бесчисленными, но тот процесс, что я сейчас описываю заслуживает особого внимания, не только за его выдающуюся красоту во время процесса, но, как иллюстрирующий специфическую силу аммиачных и других персолей железа указанных выше, чтобы получить скрытое изображение, восприимчивого к получению огромного разнообразия вариантов. Этот процесс состоит в простом покрытии бумаги лимоннокислым аммиачным железном, на которой печатается скрытое изображение и очень экономно и равномерно вымывается раствор yellow ferrocyanate (prussiate) of potash (желтого цианида хлористого калия).»

Количество вариантов, с которыми мы можем сделать фотографическое изображение на основе «аммонио-цитратной бумаги» не ограничивается cyanotype. Таким образом, на той же странице, автор описывает фотографический процесс chrysotype (печать с использованием хлорида золота) и с использованием нитрата серебра, «Если бумага, подготовлена как указано выше для chrysotype, либо с аммонио-цитратом или аммонио-тартратом железа, и напечатана, по этому процессу со скрытым изображением, промывается нитратом серебра вместо раствора золота, проявляется очень резкое и красивое изображение с большей интенсивностью.»

Короче говоря, если бумага пропитывается лимоннокислым аммиачным железом, экспонируется и промывается в различных соединениях, получается фото различных оттенков, или лучше сказать, что получается фотография в различных известных на сегодня фотографических техниках.

Добавить комментарий:

История

Люди, знакомые с фотографией, могли слышать о «камере-обскуре». С ее помощью были созданы первые пинхол-изображения. Но на самом деле это была не камера в современном понимании данного слова. Несколько столетий назад люди обнаружили, что свет распространяется по прямым линиям. Это было обнаружено также потому, что если сделать маленькое отверстие в стене темной комнаты, изображение снаружи будет спроецировано на стене напротив отверстия. Художники начали использовать эту технологию, чтобы проецировать изображения пейзажей и людей на их холсты, что позволяло им быстро и легко воссоздавать изображение. Это работало как копировальная машина и совершило революцию в сфере портретной живописи.

Немного позже люди изобрели светочувствительные пластины, на которых фиксировалось проецируемое на них изображение. Данная техника нашла свое применение и здесь. Но пинхол-фотография всегда играла второстепенную роль, поскольку люди изобрели объективы до того, как разработали пленочную технологию. Рисунок ниже – это, возможно, первая опубликованная иллюстрация камеры-обскуры, которую Гемма Фрициус использовал для наблюдения за солнечным затмением в 1544 году.

Что такое пинхол-фотография?

Объяснить, что такое пинхол-фотография, довольно просто. Она представляет собой то же самое, что и любой другой вид фотографии, но для проецирования изображения на пленку или другой светочувствительный материал вместо объектива в ней используется очень маленькое отверстие. К этому немногое можно добавить. Пинхол-фотография не ограничена каким-то определенным набором объектов для съемки, хотя некоторые вещи снимать проще, чем иные. Пинхол-камеры могут выглядеть, как любая камера. Крупноформатные камеры с мехами могут быть оснащены отверстием вместо объектива, то же самое касается и SLR камер. Но поскольку в них не используется объектив, пинхол-камеры также могут быть собраны из коробки из-под овсянки, бумаги, кусочков дерева и иных предметов домашнего обихода.

Пинхол-камера своими руками

Как было описано выше, конструкция камеры очень проста. Её можно сделать буквально из подручных материалов. Для корпуса можно использовать не прозрачную банку или коробку. Подойдёт даже коробок от спичек. Именно из него можно сделать амый удобный и качественный вариант камеры.

Спичечный коробок в роли камеры

Чтобы сделать камеру из спичечного коробка нужно совсем немного материалов:

• Спичечный коробок
• Картон
• Изолента
• Фольга
• Нож или ножницы
• Тонкая игла

На одной широкой стороне коробка делаем большое отверстие диаметром около 1см. Далее заклеиваем его фольгой. Именно фольга позволяет сделать маленькое отверстие с ровными краями. Для крепления фольги можно использовать любой способ: клей, скотч, изолента

Важно добиться максимально плотного прилегания фольги, чтобы вовнутрь не проникал свет. Используем тонкую иглу и самым кончиком протыкаем в середине небольшое отверстие

Диаметр не более 1мм. Желательно добиться диаметра 0,5мм.

Далее необходимо реализовать затвор. Он позволит начать и закончить экспонирование в определённый момент. Делаем простейшую заглушку из картона, которая будет плотно закрывать отверстие в фольге и легко сниматься и надеваться обратно.

Далее нам понадобится плёнка. Вырезаем из неё один кадр. Делаем это в тёмной комнате, чтобы она не засветилась. Помещаем плёнку в коробок и закрываем его. Края проклеиваем изолентой, чтобы сбоку не проникал свет. В камере будет только один кадр. После его создания придётся перезаряжать камеру.

Для создания кадра необходимо прочно закрепить нашу камеру на любой устойчивой поверхности. Затем открываем затвор и ждём некоторое время. Время экспонирования зависит от освещённости вокруг, размера отверстия и светочувствительности плёнки. Чаще всего на экспонирование уходит около 3-10 секунд. Придётс экспериментировать, подбирая оптимальное время.

Существует несколько приложений для смартфонов, облегчающих съёмку с камерами пинхол:

• Pinhole Calculator
• Пинхол камера калькулятор

Пинхол на цифровой камере

С плёнкой работать сложно, так как нужно соблюдать множество условий для получения качественного снимка, затем проявлять отработанные материалы и выполнять трудоёмкую печать или сканирование для переведения снимка в цифровой вид.

Если у вас есть цифровая камера со сменными объективами, то вы можете сделать пинхол-камеру, которая не будет иметь ни каких ограничений. Вы сможете создавать столько снимков, сколько захотите, менять настройки камеры и тут же видеть результат своей работы.

Корпус фотокамеры будет выступать в роли коробка, датчик в роли плёнки, затвор сохранит свою функциональность, а заглушку с маленьким отверстием нам придётся сделать самостоятельно.

Взяв плотный картон, мы делаем большое отверстие и наклеиваем фольгу, как в случае с коробком. Закрепить эту конструкцию можно в байонете камеры, если вы вырезали точного диаметра круг, который подойдёт для крепления.

Также можно пожертвовать крышкой байонета. Принцип изготовления тот же.

При создании пинхол-объектива можно изменять угол обзора, аналогично изменению фокусного расстояния на объективе. Чем больше вовнутрь корпуса будет утоплен наш объектив, тем шире угол обзора и, соответственно, чем больше объектив выступает вперёд, тем уже угол обзора.

Как работает пинхол-камера

Через маленькое отверстие проходит небольшое количество света. Благодаря ровным краям рассеивание минимальное. Количество света небольшое, что позволяет использовать стандартные выдержки. Первоначально для получения снимков использовались специально сконструированные коробки, в передней части которых было отверстие, а у задней стенки устанавливался светочувствительный элемент. Из-за отсутствия фокусировочного элемента получить чёткое изображение невозможно, качество вполне нормальное для того, чтобы люди могли узнавать друг друга.

Размер отверстия и ровность краёв играет большую роль. Чем меньше отверстие, тем чётче изображение. С увеличением размера отверстия будет увеличиваться размытие. Так же ведёт себя диафрагма в современных объективах. Обычно размер отверстия составляет не больше 1 миллиметра. Не ровный край приведёт к неравномерному проникновению света и на снимке появятся искажения и неприятные размытия. Сейчас для изготовления пинхол-объективов используют лазер.
