Правильный выбор видеокарты по параметрам для компьютера

С дополнительным

На них иногда, а на геймерских компах, почти всегда используются мощные видяхи, которые часто требуют дополнительного питания, так как напряжения, подаваемого через интерфейс подключения, недостаточно.

Определить такую необходимость можно по внешнему виду видеокарты: с обратной стороны (чаще всего) от разъема PCI‑E у них расположен слот для дополнительной подачи энергии. Если карта довольно мощная, но без разъема под дополнительное питание, значит оно попросту не требуется.

Сегодня на них можно увидеть такие слоты:

• 6 pin – более старый вариант и менее мощный;
• 8 pin – появился относительно недавно, отличается подачей большего напряжения.

Правильная распиновка предполагает, что на каждый пин подается один провод: половина из них «плюсы», половина «земля». На каждом плюсе подается напряжение +12 В. Соответственно, вы уже можете посчитать, что шестипиновый разъем подает 36 В (и 75 Ватт), а восьмипиновый 48 В (и 150 Ватт). Есть ли варианты? Есть, но о них ниже.

Питание для видеокарты 6 pin/8 pin

Питание видеокарт выполняется по следующей схеме:

• Стандартное подключение через PCI слот позволяет получать до 75 Вт мощности;
• Использование дополнительного коннектора на 6 pin. Это позволяет увеличить мощность питания еще на 75 ватт;
• Коннекторы 8 pin имеют большую пропускную способность и дают дополнительные 150 ватт для питания видеокарты;

Старые графические карты питаются от PCI слота, в редких случаях комбинируясь с разъемом на 6 пин. Новые карты комбинируют все типы подключения или используют схему 6 пин/8 пин. Они потребляют много электроэнергии при работе, но это необходимо для их корректного функционирования.

Распиновка проводов разъема блока питания

БП не всегда имеет дополнительные разъемы под новые графические карты и, чтобы подключить их, необходимо знать распиновку стандартного разъема БП, и видеокарты на 6 pin/8 pin.

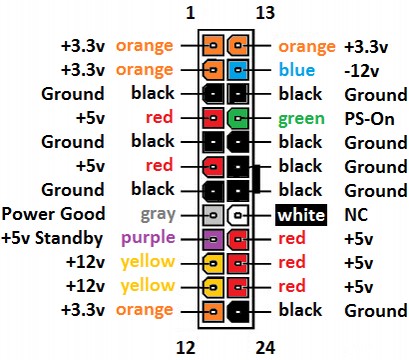

Номер контакта	Обозначение	Цвет провода	Описание
1	3,3 V	Оранжевый	3,3 Вт
2	3,3 V	Оранжевый	3,3 Вт
3	COM	Черный	Земля
4	5 V	Красный	5 Вт
5	COM	Черный	Земля
6	5 V	Красный	5 Вт
7	COM	Черный	Земля
8	PWR_OK	Серый	Показывает стабильность напряжения на выходе
9	5 VSB	Фиолетовый	Питание не пропадает даже при выключенном ПК
10	12 V	Желтый	12 ВТ
11	12 V	Желтый	12 ВТ
12	3,3 V	Оранжевый	3,3 Вт
13	3,3 Вт	Оранжевый	3,3 Вт
14	-12 V	Синий	— 12 Вт
15	COM	Черный	Земля
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5 V	Белый	-5 Вт
21	5 V	Красный	5 Вт
22	5 V	Красный	5 Вт
23	5 V	Красный	5 Вт
24	COM	Черный	Земля

Нумерация пинов начинается с левого верхнего угла, слева на право.

Схема распиновки контактов питания видеокарты

Распиновка контактов выглядит следующим образом:

• У разъема на 6 пин три нижних штырька – напряжение +12 Вт. Три верхних — земля;
• У разъема на 8 пин три нижних штырька, начиная с левого угла – напряжение +12 Вт, а остальные отвечают за «землю»;

Дополнительное питание для видеокарт 6 pin/8 pin.

В случае, когда имеется дополнительный разъем под питание видеокарты на 8 pin, его необходимо подключить для корректной работы устройства. Для этого используется специальный переходник, который в большинстве случаев идет в комплекте с видеокартой. При этом:

1. Переходник 6 пин подключается к видеокарте;
2. Molex присоединяются к БП;

Черные и коричневые провода идут на «землю». Провода, обтянутые желтой оболочкой, на +12 Вт. В БП, используемых в современных персональных компьютерах, дополнительные разъемы имеются в базовой комплектации и приобретать дополнительные переходники нет необходимости.

Кабель питания на самые мощные видеокарты имеет разъем не на 6, а на 8 pin. Два дополнительных штырька идут на «землю», что позволяет еще больше увеличить мощность. Имейте ввиду, что разъемы на 6 пин запрещено подключать к 8 пин без переходника.

Переходник для доп. питания видеокарты 6 pin на 8 pin

Переходник, для подключения доп. питания карты 6 пин на 8 пин, можно получить следующим образом:

• В комплекте с оригинальным продуктом;
• Купить в специализированном магазине или через интернет;
• Сделать самостоятельно;

Самый простой и безопасный способ – первый. Переходник будет адаптирован специально под вашу видеокарту и учитывать специфику ее работы. Второй способ менее надежный, так как качество переходников во многом зависит от производителя. В магазине продается большое количество разновидностей данного товара, цена на которые варьируется от 80 до 500 рублей. Разница между ними выражается в сроке службы и качестве сборки.

Третий способ самый опасный, так как для его реализации необходимо хорошо разбираться в компьютерной технике и принципах ее работы. В интернете существует множество схем сборки переходников из подручных материалов. Если вы уверены в своих силах и не боитесь экспериментов – такой способ позволит сэкономить. Однако помните — выбрав его вы делаете все на свой страх и риск. Есть большая вероятность неправильного подключения и повреждения комплектующих персонального компьютера. Желательно осуществлять такие работы под руководством опытных специалистов. Не следует забывать о правилах техники безопасности.

Можно ли запитать райзер с 6-пин питанием от 8-пинового разъема?

Для запитывания райзера можно использовать 6-пиновую часть 8-пинового разъема питания PCI-E.

Для этого нужно вставить 8 пиновый разъем так, чтобы его контакты 1-3 и 5-7 вошли в разъем питания райзера, тогда они будут полностью соответствовать шестипиновому разъему:

Фактически в райзера будет вставляться часть 8-пинового разъема, как если бы это был обычный 6+2 разъем питания VGA-устройств:

Аналогичным образом можно запитать устройства с 8-пиновым разъемом от 6-пинового кабеля, но при этом в них может срабатывать защита на наличие сигнала sense (что гарантирует наличие трех пар питания 12 В) и они не будут работать.

Картинка подключения кабеля питания 6-пин в устройство с питанием 8-пин:

Без дополнительного электропитания

Естественно, без него не может работать ни один графический ускоритель – все-таки, это сложная конструкция, состоящая из множества микросхем и логических блоков.

Основными потребителями мощности в видеокарте являются графический ускоритель, видеопамять и система охлаждения (если она активная), чуть в меньшей степени все остальные компоненты.

Бюджетные графические карты не отличаются выдающейся мощностью, хотя и отлично справляются с офисными задачами, а поэтому не потребляют много энергии. Кроме того, у них, как правило, пассивная система охлаждения – просто радиатор, без кулера.

Для питания такого устройства достаточно напряжения, которое подается через интерфейс PCI‑E, а доп электричества не нужно – 75 Ватт с материнской платы, вполне достаточно.

При сборке такого компьютера можно ограничиться маломощным блоком – не более 400 Вт. Как правило, такой мощности хватает, чтобы обеспечить энергией все составные части.

Кроме того, «рабочие лошадки» обычно редко подвергаются апгрейду, так, как и через 5, и через 10 лет они смогут запускать программы, необходимые для работы.Это не относится к ПК, используемым в дизайнерских студиях или конструкторских бюро: для запуска Photoshop или AutoCad требуется уже компьютер помощнее, часто с хорошей графической картой.

Проверка процессора и материнской платы

Сначала нужно проверить сопротивление на гнезде подключения дополнительного питания процессора.

Если там короткое замыкание, то сгорел процессор или один из мосфетов в цепи его питания (или оба сразу). При КЗ на этом разъеме нужно вынуть процессор из сокета и замерить сопротивление снова.

Если КЗ осталось, то, скорее всего, вышла из строя цепь питания процессора на материнской плате. Если КЗ на плате нет, то, вероятно, можно заказывать панихиду по процу. Обычно горит все вместе.

При сопротивлении порядка нескольких кОм — все ОК, переходим к подключению материнской платы с процессором к БП (подсоединяем к ней большой разъем и разъем доппитания процессора) и проводим проверку их работоспособности, включая систему обычным образом.

Если система запустилась, то причина неисправности кроется в одной из видеокарт, которые нужно также проверить на наличие КЗ в разъеме питания, а при отсутствии такового по очереди подключать и пытаться запустить компьютер.

С хорошим БП это делать безопасно. Например, БП SEASONIC Prime Ultra Titanium имеет очень хорошую защиту от КЗ и подключение неисправной видеокарты просто не даст ему запуститься. При использовании «недоблока» так лучше не делать, иначе можно сжечь еще больше оборудования.

Проверка БП обычным мультиметром

При отсутствии специального тестера БП, для проверки его напряжений можно использовать обычный мультиметр.

Естественно, для всего этого нужно знать какие напряжения и где проверять на разъеме БП, который вставляется в motherboard.

Проверка дежурки (5 вольт) делается на большом разъеме БП вольтметром на контактах: земля («-», любой черный провод) и контакт +5 вольт Standby (9-й контакт на 24-пиновом разъеме, обычно фиолетовый/бордовый):

На устаревшем 20-пиновом разъеме БП это тоже девятый контакт:

Чтобы запустить БП, отключенный от материнки, нужно замкнуть скрепкой контакты земли (минус, любой черный провод) и Power On (4-й контакт, зеленый провод), а затем проверить напряжения на его выходе в соответствии с распиновкой. Это желательно делать, подключив нагрузку на БП по линии 12 вольт.

Включение БП скрепкой:

+12 вольт можно проверить и на разъеме дополнительного питания процессора:

Питание для видеокарты 6 pin/8 pin

Питание видеокарт выполняется по следующей схеме:

• Стандартное подключение через PCI слот позволяет получать до 75 Вт мощности;
• Использование дополнительного коннектора на 6 pin. Это позволяет увеличить мощность питания еще на 75 ватт;
• Коннекторы 8 pin имеют большую пропускную способность и дают дополнительные 150 ватт для питания видеокарты;

Старые графические карты питаются от PCI слота, в редких случаях комбинируясь с разъемом на 6 пин. Новые карты комбинируют все типы подключения или используют схему 6 пин/8 пин. Они потребляют много электроэнергии при работе, но это необходимо для их корректного функционирования.

Распиновка проводов разъема блока питания

БП не всегда имеет дополнительные разъемы под новые графические карты и, чтобы подключить их, необходимо знать распиновку стандартного разъема БП, и видеокарты на 6 pin/8 pin.

Нумерация пинов начинается с левого верхнего угла, слева на право.

Схема распиновки контактов питания видеокарты

Распиновка контактов выглядит следующим образом:

У разъема на 6 пин три нижних штырька – напряжение +12 Вт. Три верхних — земля;

У разъема на 8 пин три нижних штырька, начиная с левого угла – напряжение +12 Вт, а остальные отвечают за «землю»;

Дополнительное питание для видеокарт 6 pin/8 pin.

В случае, когда имеется дополнительный разъем под питание видеокарты на 8 pin, его необходимо подключить для корректной работы устройства. Для этого используется специальный переходник, который в большинстве случаев идет в комплекте с видеокартой. При этом:

• Переходник 6 пин подключается к видеокарте;
• Molex присоединяются к БП;

Черные и коричневые провода идут на «землю». Провода, обтянутые желтой оболочкой, на +12 Вт. В БП, используемых в современных персональных компьютерах, дополнительные разъемы имеются в базовой комплектации и приобретать дополнительные переходники нет необходимости.

Кабель питания на самые мощные видеокарты имеет разъем не на 6, а на 8 pin. Два дополнительных штырька идут на «землю», что позволяет еще больше увеличить мощность. Имейте ввиду, что разъемы на 6 пин запрещено подключать к 8 пин без переходника.

Переходник для доп. питания видеокарты 6 pin на 8 pin

Переходник, для подключения доп. питания карты 6 пин на 8 пин, можно получить следующим образом:

• В комплекте с оригинальным продуктом;
• Купить в специализированном магазине или через интернет;
• Сделать самостоятельно;

Самый простой и безопасный способ – первый. Переходник будет адаптирован специально под вашу видеокарту и учитывать специфику ее работы. Второй способ менее надежный, так как качество переходников во многом зависит от производителя. В магазине продается большое количество разновидностей данного товара, цена на которые варьируется от 80 до 500 рублей. Разница между ними выражается в сроке службы и качестве сборки.

Третий способ самый опасный, так как для его реализации необходимо хорошо разбираться в компьютерной технике и принципах ее работы. В интернете существует множество схем сборки переходников из подручных материалов. Если вы уверены в своих силах и не боитесь экспериментов – такой способ позволит сэкономить. Однако помните — выбрав его вы делаете все на свой страх и риск. Есть большая вероятность неправильного подключения и повреждения комплектующих персонального компьютера. Желательно осуществлять такие работы под руководством опытных специалистов. Не следует забывать о правилах техники безопасности.

Распиновка разъемов питания видеокарт

Видеокарты должны запитываться от разъемов питания PCIe, а райзера можно запитывать как от кабелей с шестипиновыми PCI-E, так и от кабелей питания периферии (четырехпиновый молекс). При этом желательно разбираться в том, какие провода и коннекторы и для чего используются.

Для питания видеокарт используются 6 или 8-пиновые разъемы:

В них используется передача тока по желтым (+12 вольт) и черным проводам (земля ,- 12В).

По теории в 6-пиновом коннекторе питания видеокарт используют две пары токовых проводов, а в 8-пиновом – три пары.

Распиновка разъемов питания PCI-E по спецификации:

Коннекторы Sense, обозначенные синим цветом в 6 и 8-пиновых разъемах и зеленым в 8-пиновом разъеме – это земля (минус 12 вольт, черный провод).

В реальности практически все производители используют такую распиновку:

Так как контакты sense используются в качестве реальной земли, то в шестипиновых разъемах также появляется три пары цепей питания 12 В. Это улучшает условия для прохождения тока и увеличивает доступную на практике мощность.

Для проверки того, используется ли в конкретном разъеме сенс в качестве земли нужно прозвонить омметром контакты sense на разъемах питания видеокарты. Сопротивление между sense и землей должно быть равным нулю. Если sense соединены с землей – то в 6-пиновом разъеме появлются три полноценные пары проводов питания 12 вольт:

В 8-пиновом разъеме питания PCI-E в любом случае есть три пары питания (три желтых провода +12В и пять черных- земля):

Максимальная загрузка на один 8-pin коннектор PCIe по спецификации не должна превышать 150 ватт. Также до 75 дополнительных ватт видеокарта может взять от райзера или с материнской карты.

Максимальная загрузка на один PCIe 6-pin коннектор по теории не должна превышать 75 ватт.

Контакты, использующиеся в разъемах питания PCI-E:

Каждый контакт разъема питания PCI-E по спецификации рассчитан на ток не более 9 ампер.

Характеристики

Основные характеристики
Тип оборудования	Переходник питания для видеокартнайти похожий кабель/переходник
Описание	Переходник для дополнительного питания видеокарты через 6-пиновый разъем от коннектора Molex (питание устаревших HDD IDE) блока питания компьютера
Для чего может быть использован этот переходник?	molex (4pin-питание) — встречается на компьютерных блоках питания, жёстких дисках, оптических приводах, объединительных панелях серверных платформ, корзинах для жестких дисков.
Разъемы кабеля или переходника	Molex 8981 (4-клеммный) «папа», 6-pin доп. питание PCI-E
Длина кабеля	0.2 метра
Совместимость
Совместимость	Подходит к любым видеокартам с 6-pin коннектором и к любым корпусам.
Логистика
Размеры упаковки (измерено в НИКСе)	26 x 2.5 x 1.5 см
Вес брутто (измерено в НИКСе)	0.017 кг

Как правильно обеспечивать питание видеокарт и райзеров?

Прежде всего нужно точно знать заводскую спецификацию PCI-E разъемов и ни в окем случае не превышать теоретические величины тока/мощности, заложенные в спецификацию. Учитывая круглосуточный режим работы майнинг ригов необходимо делать запас (хотя бы 20%) и не нагружать на полную мощность имеющееся оборудование.

При сборке рига одной из проблем, связанной с блоками питания является недостаточное количество выводов (кабелей или разъемов) для запитывания всех видеокарт и райзеров. Для решения этой проблемы часто используют различные переходники, которые даже при качественном изготовлении не способны обеспечить прохождение больших токов в долговременном режиме.

Использование даже самого качественного блока питания не защитит пользователя от прогаров и опасности возгорания при неверном расчете допустимой нагрузки.

Каждый райзер и видеокарта потребляет определенное количество электроэнергии, которая при прохождении через провода и разъемы выделяет тепло. При маленьком сопротивлении и небольших токах количество тепла ничтожно и оно не оказывает никакого пагубного влияния на электрические цепи. При увеличении проходящего тока и плохих контактах на разъемах значительно увеличивается сопротивление и объем выделяющегося тепла. Это приводит к оплавлению изоляции, пластмассы разъемов, коротким замыканиям и возгораниям. Очень большой вред начинающим майнерам приносят консультации различных «икспердов», которые очень слабо разбираются в теории и практике.

Проверка биполярного прибора тестером

Проверку прибора можно осуществить двумя способами. Для этого в тестере используется режим прозвонки или специально предназначенный режим проверки биполярных транзисторов.

На начальном этапе выясняется тип проводимости элемента. Для этого можно воспользоваться справочником или вычислить путём прозвонки. База вычисляется методом перебора. Щуп с общего вывода тестера подключается к одному из выводов транзистора, а щуп со второго вывода по очереди прикасается к двум оставшимся ножкам радиоэлемента. При этом смотрится какую величину сопротивления показывает тестер.

Необходимо найти такое положение, чтоб величина значения сопротивления между выводами составляла бесконечность. На цифровом тестере в режиме прозвонки будет гореть единица. Если такое положение не найдено, следует зафиксировать щуп второго вывода, а щупом с общего выхода осуществлять перебор.

Когда требуемая комбинация будет достигнута, то вывод, по отношению которого измеряется сопротивление, будет базой. Для вычисления выводов коллектора и эмиттера понадобится: в случае pnp транзистора на вывод базы — подать отрицательное напряжение, а для npn — положительное. Сопротивление перехода эмиттер — база будет немного больше, чем база-коллектор.

Например, исследуя биполярный низкочастотный транзистор NPN типа MJE13003, который имеет последовательность выводов база, коллектор, эмиттер, понадобится:

1. Переключить мультиметр в режим прозвонки.
2. Стать положительным щупом на базу прибора.
3. Вторым концом прикоснуться к коллектору прибора, сопротивление должно быть около 800 Ом.
4. Второй конец переставить на эмиттер прибора, сопротивление должно составить 820 Ом.
5. Поменять полярность. На базу стать отрицательным щупом, а к коллектору и эмиттеру прикоснуться поочерёдно вторым концом. Сопротивление должно быть бесконечным.

Если во время проверки все пункты выполняются верно, то транзистор исправен. В ином случае, при возникновении короткого замыкания между любыми переходами, или обрыва в обратном включении, делается вывод о неисправности транзистора. Проверка прибора обратной проводимости проводится аналогичным образом, лишь меняется полярность приложенных щупов. Таким способом можно проверить транзистор мультиметром, не выпаивая его, так и сняв с платы.

Второй способ измерения при использовании современного мультиметра, позволит не только проверить исправность полупроводникового прибора, но и определить коэффициент усиления h21. В зависимости от типа и вида, ножки транзистора совмещаются с соответствующими надписями на гнезде, обозначенном также hFE. При включении прибора на экране появится цифра, обозначающая коэффициент усиления транзистора. Если цифра определяется равной нулю, то такой транзистор работать не будет, или же неправильно определена его проводимость.

Проверка и самостоятельный ремонт видеокарты Sapphire Radeon RX470

Для визуальной проверки электронных компонентов нужна сильная лупа, а лучше микроскоп и хорошее освещение.

Визуальный осмотр показал отсутствие одного конденсаторов (C4125) на плате:

Микроскоп за 4-5 баксов прекрасно подойдет для изучения проблемных деталей:

В хозяйстве имелся микроскоп, одевающийся на смартфон и при его использовании можно было внимательно изучить место скола.

С помощью тестера был найден поврежденный конденсатор в цепи питания видеокарты Sapphire Radeon RX470 на 8 Гб (модель 11256-02).

Маркировка самостоятельно отремонтированной видеокарты:

Отсутствующий конденсатор вероятно был сколот недобросовестным продавцом. Эта видеокарта была куплена в период ажиотажа с майнингом, когда все гонялись за памятью Самсунг и «самые умные» продавцы вскрывали коробки с видеокартами, проверяя производителя памяти.

Что интересно, эта карта добросовестно проработала пару лет, несмотря на отсутствие конденсатора. Вероятно, это сглаживающий конденсатор, отсутствие которого было скомпенсировано качественным 12 вольтовым питанием от БП SEASONIC.

Кроме того, при более детальном исследовании под микроскопом был найден неисправный «виновник торжества»:

Конденсатор был выпаян, после чего обнаружено отсутствие КЗ на разъеме питания 12 вольт и карта была снова включена в работу.

Отсутствие сглаживающего конденсатора на фазе значительно ухудшает качество выходного напряжения, что снижает разгонный потенциал видеокарты.

GPU с неполноценно работающими фазами не могут работать с хорошим даунвольтингом, так как питающее напряжение имеет выраженную пульсирующую форму с резкими спадами. Установка дополнительных параллельных конденсаторов на видеокарты с небольшим количеством фаз улучшает характеристики питающего GPU напряжения, что увеличивает надежность работы и возможности даунвольтинга/разгона.

При установке на видеокарту мосфетов IR 3553 в них должны использоваться конденсаторы на 10мкф в корпусе 1206. На карточки производители из экономии ставят конденсаторы в меньшем корпусе 0805. Так как видеокарты при майнинге работают в жестких условиях, эти конденсаторы часто выходят из строя.

Для замены можно заказать оба типа конденсаторов на 10 мкФ в корпусах 0805 smd и 1206 SMD:

Лучше использовать конденсаторы в корпусе 1206 (если они влезут на плату), так как они выдерживают больший вольтаж.

Фотография фрагмента платы видеокарты с оставшимися конденсаторами на фазах питания видеокарты Sapphire Radeon RX478:

Для сравнения, аналогичный фрагмент платы видеокарты Sapphire Radeon RX478 модификации 11256-17, где предусмотрено 4 фазы питания, на всех установлены конденсаторы:

Дополнительно о поиске неисправностей видеокарт можно почитать в статье «Поиск и устранение неисправностей видеокарт«.

Немного о блоках

Бюджетные китайские БП, созданные на коленке в подвале дедушки Ляо (такие, к сожалению, еще попадаются), имеют одно нехорошее свойство: количество проводов «нуля» в них не всегда соответствует стандартной распиновке.

Соответственно, и мощность такого блока может оказаться меньше заявленной, да и в плане надежности они не блещут – если удалость поэксплуатировать такой девайс хотя бы год, считайте, вам крупно повезло.

И вот я плавно подвожу вас, друзья, к самому страшному: топовым видяхам недостаточно мощности, даже 8‑пинового коннектора. Например, GTX 1080 Ti потребляет 250 Ватт, и для ее подключения требуются один шестипиновый и один восьмипиновый коннекторы

Вот для чего таким девайсам два разъема.При подборе комплектующих следует обращать внимание, какие коннекторы есть на видеокарте и соответствуют ли им разъемы питания, присутствующие на проводах, идущих из БП

Также следует знать, что существует так называемый «универсальный» коннектор 6+2 pin. У него 6 пинов, сгруппированы монолитно, единым блоком, а еще два можно присоединить с помощью специальной защелки.

Что делать, если вы купили комплектующие, но оказалось, что на блоке питания нет необходимого штекера? Всегда можно приобрести специальный переходник с коннектора SATA или Molex – хотя бы один кабель, в большинстве случаев, останется свободным.

Какой подключать через переходник, роли не играет: мощность на них подается одинаковая.

А если вы собираете компьютер «на перспективу», лучше брать БП с запасом мощности – еще неизвестно, какому апгрейду он подвергнется через пару лет и какую видеокарту вы, на тот момент, будете использовать.

Для более глубокого понимания темы советую ознакомиться с публикациями «Правильный выбор видеокарты по параметрам для компьютера», а также «Разъемы у компьютерных видеокарт: видео разъемы и на материнской плате». О том, где лучше покупать комплектующие для системного блока, вы можете почитать здесь.
