Простейший усилитель звука

Необходимые материалы

Чтобы самостоятельно сделать усилитель, потребуется подготовить:

• микросхему LM386;
• источник постоянного тока напряжением 9 В (батарея типа «Крона» или банка из 6 стандартных 1,5-вольтовых батареек);
• корпус для установки батареек или переходная плата для элемента «Крона»;
• громкоговоритель 1 Ватт с катушкой сопротивлением 8 Ом;
• разъем для подсоединения штекера диаметром 3,5 мм;
• сопротивление номиналом 10 Ом;
• конденсатор емкостью 0,05 мкФ;
• выключатель цепи питания.

Требования к блоку питания

Блоки питания для УМЗЧ (усилитель мощности звуковой частоты) определяют класс устройства. В конструкции изделий предусматриваются фильтры для устранения помех, а выходное напряжение не должно пульсировать. Адаптеры строятся на основе стандартного трансформатора с полупроводниковым мостом выпрямления, импульсные устройства для питания усилителей звука не применяются.

Для устранения пульсации тока в цепи выпрямителя устанавливаются конденсаторы с повышенной емкостью. В базовом усилительном блоке применяется химический источник постоянного тока, в котором отсутствуют источники радиочастотных помех. Недостатком является низкая емкость, которой хватает на 1-3 часа работы оборудования.

Этапы работы

Краткий алгоритм изготовления:

1. Нарисовать на листе бумаги схему усилительного блока, что позволит корректно соединить электронные компоненты. Для определения назначения контактов необходимо расположить микросхему полукруглой выемкой от себя.
2. Припаять кабель, соединяющий положительный полюс батареи с цепью питания микросхемы. Шнур присоединяется к ножке, отмеченной на корпусе цифрой 6 (вторая позиция снизу на правой стороне чипа).
3. Установить в разрыв положительного кабеля питания переключатель, позволяющий управлять работой малогабаритного усилителя.
4. Присоединить к нижнему контакту на правой стороне чипа положительный выход конденсатора.
5. Соединить отрицательный выход конденсатора с положительной клеммой громкоговорителя. Допускается использование удлинительного медного провода, позволяющего разнести усилительный блок и репродуктор.
6. Припаять отрезок кабеля к отрицательному полюсу громкоговорителя. Противоположный конец провода подсоединяется к нижней лапке на левой стороне микросхемы. Дополнительный кабель соединяет нижний контакт со второй точкой сверху, расположенной на левой кромке чипа.
7. Присоединить контакт сопротивления к ножке, расположенной между пинами, использованными для коммутации отрицательного вывода динамика.
8. Соединить каналы разъема для коммутации внешнего источника звука в общий тракт. Оснастить противоположный вывод резистора удлинительным проводом, который выводится к полученному общему положительному контакту разъема.
9. Отрицательный выход разъема заземляется (выводится к отрицательному полюсу динамика). К этой же точке подводится минусовой сигнал от источника питания.
10. Установить детали в пластиковый корпус подходящих размеров и конфигурации. Полученная конструкция, собранная из подручных материалов, может использоваться как портативная колонка, которая подключается к смартфону или ноутбуку.

Связанные материалы

SMD практикум №3! Предварительный усилитель «Zero-FB» без ОС. Заказ плат и деталей (завершено)…
Предлагаемый вашему вниманию стереофонический предварительный усилитель «Zero-FB» состоит из…

Программа расчёта регуляторов тембра «Timbreblock» by Е. Москатов…
Программа для проектирования темброблока. Перед вами русская версия программы «Timbreblock 4»,…

Рачев Д. Вопросы любительского высококачественного звуковоспроизведения….
Рачев Д. Вопросы любительского высококачественного звуковоспроизведения. — Л.: Энергоиздат, 1982. -…

Практические схемы высококачественного звуковоспроизведения. Атаев Д. И., Болотников В. А….
Атаев Д. И., Болотников В. А. Практические схемы высококачественного звуковоспроизведения. — М.:…

Простой гитарный комбик в корпусе старого «PEAVEY». Схема, печатка, сэмплы (восстановлено)…
Притащили мне как-то потрепанный жизнью корпус от американского гитарного комбика «PEAVEY» и…

Ламповый усилитель для гитарного комбика…
Всем привет !! Давно хочу собрать какой нибудь усилитель и колонки чтоб дома можно было слушать…

Allegro — усилитель для наушников на LT1259…
Хотелось сделать быстро, но по возможности качественно. После непродолжительных поисков, из…

Варианты цепей защиты входа интегратора УМЗЧ…
Учитывая, что напряжение питания усилителя мощности обычно превышает напряжение питания…

Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 1…
В усилителях мощности звуковой частоты (УМЗЧ), выполненных по схеме инвертирующего усилителя…

Полный усилитель на микросхемах. Часть 5-3. Усилитель в режиме ИТУН…
Не мечтай, действуй! Незабываемый кадр из незабываемого фильма. Сейчас Марти МакФлай вжарит!!! В…

Предусилитель для гитарного комбика и самый дешевый комбик для дома…
С завидным постоянством на форуме в той или иной интерпретации мелькает тема о том как сделать…

Усилитель для наушников с параллельным повторителем по Солнцеву. Creative E-MU 0204 + изодинамики ТДС-5…
К сожалению, встроенный телефонный усилитель USB-ЦАПа «Creative E-MU 0204» с трудом справляется с…

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

↑ 23/01/2018 — cтарт подписки на платы «Zero-FB», 18/03/2018 — завершено!

Открываю подписку «Zero-FB» на комплект из 5 заводских плат (стерео пред):Платы отличного качества, с паяльной маской, надписями и пр. приятностями. Нам нужно собрать желающих на 100 комплектов. Минимум — на 50 комплектов. Подтягивайте знакомых и друзей или заказывайте на них.600,00Для подпискис любой банковской карты или из Я.КошелькаВ примечании к платежу укажите ваш логин на Датагоре и название подписки — «Zero-FB».• ПОДПИСКА НА ПЛАТЫ СОСТОЯЛАСЬ, лотов больше нет. • ПОДПИСКА НА ДЕТАЛИ СОСТОЯЛАСЬ, лотов больше нет. ▼Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты :-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

Вид (спереди) со всеми переключателями и регуляторами получился такой:

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта 2shemi.ru).

Усилитель Dual CV-1460

Если верить тому, что написано про этого красавца в рунете, то вы, покупая Dual CV-1460, становитесь владельцем «легендарного» изделия, работающего в «чистом классе А», с высокой выходной мощностью (2х95 Вт на нагрузке 8 Ом) и обеспечивающего «исключительное качество звучания», оснащенного «прекрасным» корректором для винила. Сейчас заглянем под крышку, включим приборы, послушаем.

Интегрированный усилитель Dual CV-1460

Открываем… Видим абсолютно бюджетную конструкцию с комплектацией уровня музыкального центра – дешевые потенциометры, пружинные разъемы для АС и т.д. Нет даже блока защиты АС – вместо него в звуковую цепь включен предохранитель 3.15 А – то есть если сгорит оконечный каскад и на выходе УМ появится постоянное напряжение, то АС останутся целы, если предохранитель успеет сгореть раньше, чем катушка НЧ динамика. Замечательно, это обнадеживает:)

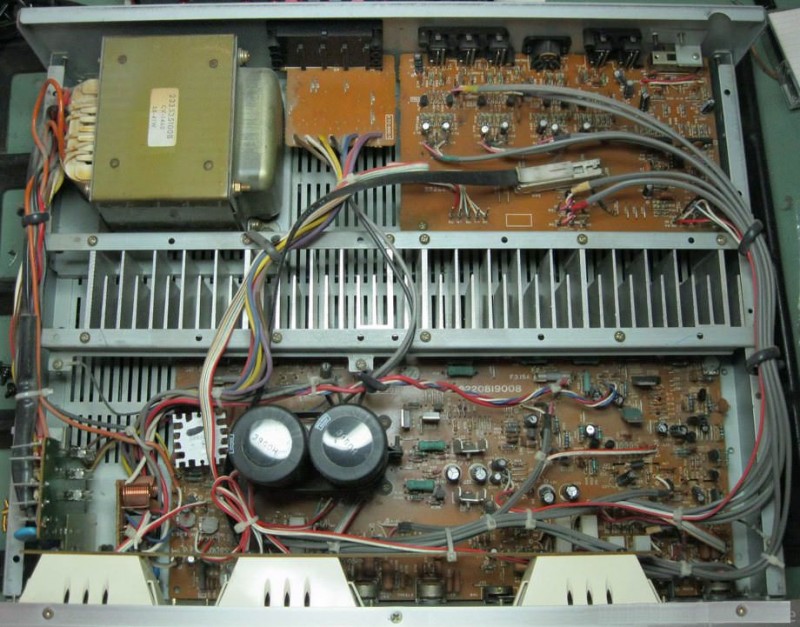

Интегрированный усилитель Dual CV-1460 со снятой верхней крышкой

При дальнейшем изучении конструкции появились некоторые сомнения, касающиеся соответствия действительности некоторых заявленных параметров – указанную в паспорте долговременную выходную мощность усилитель «долго» не выдержит. Причины две:

1. Предохранитель в цепи подключения АС номиналом 3.15 А, что соответствует максимальной выходной мощности 80 Вт на АС 8 Ом. Если использовать АС 4 Ом, то предохранители сгорают, ориентировочно, на половине мощности.

2. Штатные радиаторы охлаждения могут не справиться с рассеиванием необходимого количества тепла — слишком мала их общая площадь.

Разбираемся с «классом А». Естественно, что специалисту сразу понятно, что УМ с такими габаритами и весом не может работать «в чистом классе А», потому что усилитель с выходной мощностью 95 Вт на канал должен рассеивать в тепло около 1 кВт в этом случае. Проверяем по сервис-мануалу настройку тока покоя, измеряем и видим, что он составляет целых 3 мА! Усилитель реально работает практически в классе В, то есть «Dual class A», это название очередной схемотехнической уловки, заставляющей транзисторы оконечного каскада работать без коммутационных искажений на совсем малом токе покоя, только и всего. Аналогичное схемотехническое решение, под названием «New class A», применяется в усилителях Technics. Вроде и обмана то нет, но и класса А нет – очень грамотно придумано.

Далее, слушаем этот «легендарный» усилитель – звук довольно мягкий, не раздражает слух, но общее музыкальное разрешение очень скромное, сцена есть, но плоская, чуть шире АС. На сложных композициях каши не делает, но «отрезает» все то лишнее, что мешает ему достойно воспроизвести музыкальный фрагмент. Микродинамика упрощенная, звук в целом бедноват. «Прекрасный» встроенный корректор для винила звучит вообще никак, что неудивительно для схемы на одном ОУ с цепью коррекции RIAA в обратной связи.

В общем, ничего выдающегося, стандартно для бюджетного аппарата всех времен. Слушать на этом музыку можно, конечно, но ни о каком высоком качестве звука и речи быть не может.

Принципиальная схема

Краткое описание схемы усилителя. На входе имеется электронный переключатель четырех стереоканалов, состоящий из цифро-аналогового мультиплексора А1 (К561КП1) и счетчика А2 (К561ИЕ9).

Сигналы от четырех пар входов, расположенных на одной общей панели входных разъемов поступают на входы X и Y мультиплексора. Выбор входов осуществляется изменением двухразрядного двоичного кода на выводах 10 и 9 А1 с помощью счетчика А2.

Счетчик А2 управляется одной кнопкой SW1, каждое однократное нажатие которой формирует одиночный импульс, поступающий на вход С (вывод 14) А2. Цепь C1-R1 служит для подавления помех дребезга контактов данной кнопки.

Выбор входов происходит по кольцу в одном направлении. Светодиоды VD7-VD10 индицируют включенный вход. Данные светодиоды подключены на выходы счетчика непосредственно (без ключей-усилителей тока) и ток через них не превышает максимального выходного тока К561ИЕ9, поэтому, здесь должны бытъ сверхяркие светодиоды, которые обеспечат достаточную яркость индикации даже при таком небольшом токе.

Рис. 2. Схема селектора входов и трансформатора питания для усилителя.

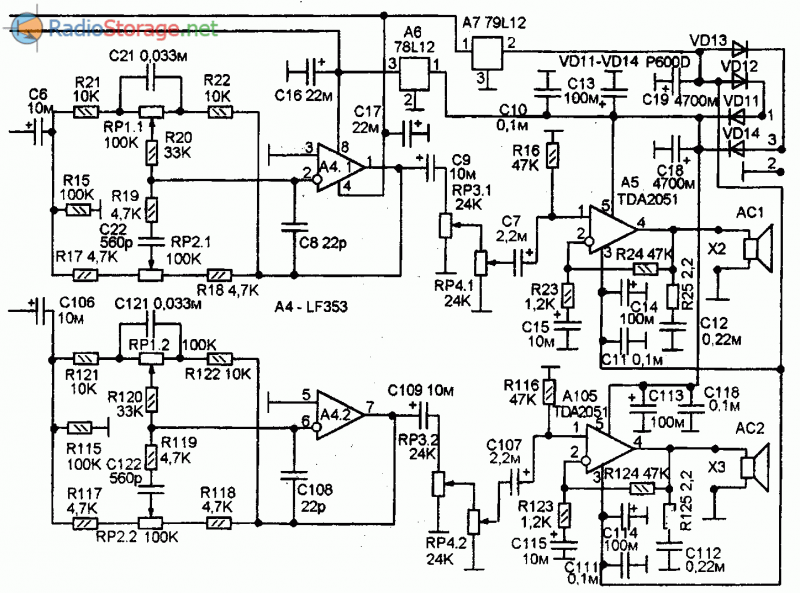

Рис. 2. Схема темброблока и выходных УНЧ на микросхемах TDA2051.

Диоды VD3-VD6 совместно с резисторами R3-R6 образуют преобразователь десятичного кода чисел от 0 до 3 в соответствующий им двоичный двухразрядный код, подаваемый на управляющие входы мультиплексора А1.

Резистор R3-R4 и R5-R6 включены делителями, чтобы обеспечить согласование логических уровней микросхемы А2, питающейся от источника напряжением +12V и микросхемы А1, питающейся от двуполярного источника ±6,8V.

Двуполярное питание мультиплексора К561КП1 (А1) необходимо для получения минимальных искажений аналогового сигнала малого уровня, проходящего через его каналы.

При коммутации цифровых сигналов вывод минуса питания каналов (вывод 7) соединяют с общим минусом, а при коммутации аналоговых сигналов на него нужно подать отрицательное относительно вывода 8 напряжение.

Причем, разность потенциалов между выводами 7 и 16 не должна превышать 15V, поэтому здесь есть параметрические стабилизаторы на VD1 и VD2 (разность потенциалов получается 13,6V).

НЧ входные сигналы снимаются с выводов 13 и 3 А1 и поступают на усилитель. На операционных усилителях микросхемы АЗ сделаны буферные каскады, с их выходов НЧ сигналы поступают на активные регуляторы тембра по НЧ (RP1) и ВЧ (RP2), на операционных усилителях микросхемы А4.

Операционные усилители питаются стабильным напряжением ±12V, полученным от интегральных стабилизаторов А6 и А7. Регуляторы громкости и баланса сделаны по пассивной схеме на RP3 и RP4.

Усилители мощности выполнены на микросхемах TDA2051 .включенных по типовой схеме при питании от двуполярного источника. Коэффициент усиления усилителя (чувствительность по входу) зависит от сопротивлений R24 и R124. На схеме их сопротивления 47К соответствуют чувствительности усилителя по входам 200 mV.

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.
