Переход с 380 на 220 вольт

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Подключение электродвигателя 380В на 220В

Подключение электродвигателя 380В на 220В выполняется через конденсатор

Для такого подключения необходимо использовать бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети. Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Емкость конденсатора можно определить по формулам приведенным ниже, либо с помощью онлайн расчета емкости.

Первое, что необходимо сделать — это правильно соединить выводы обмоток электродвигателя. Как уже известно из статьи: схемы соединения обмоток электродвигателя обмотки электродвигателя можно соединить по схеме «звезда» (обозначается — Y) или по схеме «треугольник» (обозначается — Δ), при этом, как правило для подключения электродвигателя на 220В применяется схема «треугольник» , что бы определиться со схемой соединения обмоток необходимо посмотреть паспортные данные электродвигателя на прикрепленном к нему шильдике:

Запись: «Δ/ Y 220/380V» обозначает, что для подключения данного электродвигателя на 220В необходимо соединить его обмотки по схеме «треугольник», а для подключения на 380В — по схеме «звезда», как это сделать читайте здесь.

Второе, с чем необходимо определиться — это как будет производиться запуск электродвигателя, под нагрузкой (когда уже в момент запуска электродвигателя к его валу приложена нагрузка и он не может свободно вращаться) либо без нагрузки (когда вал электродвигателя в момент запуска свободно вращается, например наждак, вентилятор, циркулярная пила и т.п.).

При запуске двигателя без нагрузки применяется 1 конденсатор который называется рабочим, а при необходимости запуска двигателя под нагрузкой в схеме, помимо рабочего, дополнительно применяется 2-ой конденсатор который называется пусковым, он включается только в момент запуска.

Разберем схемы подключения электродвигателя 380 на 220 для обоих случаев:

1) Подключение электродвигателя через конденсатор по схеме «треугольник», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «треугольником» рассчитывается по формуле:

C_р=4800 * I_нU_с ; мкф

где: I_н-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); U_с — напряжение сети в Вольтах.

В схеме для включения электродвигателя применяется однополюсный автоматический выключатель, однако его использование необязательно, можно включать электродвигатель напрямую в сеть через розетку используя обычную штепсельную вилку или, например, включать его через обычный выключатель освещения.

2) Подключение электродвигателя через конденсатор по схеме «звезда», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «звездой» рассчитывается по формуле:

C_р=2800 * I_нU_с ; мкф

где: I_н-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); U_с — напряжение сети в Вольтах.

В случае если запуск двигателя 380 на 220 Вольт происходит под нагрузкой, в схеме дополнительно должен применяться пусковой конденсатор иначе силы момента на валу электродвигателя не хватит для его раскрутки и двигатель не сможет запуститься.

Пусковой конденсатор подключается параллельно рабочему и должен включаться только в момент запуска двигателя, после того как двигатель наберет обороты его необходимо отключать.

Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего.

C_п= (2,5…3) * C_р; мкф

При данной схеме для запуска электродвигателя необходимо нажать и держать кнопку SB, после чего подать напряжение включив автоматический выключатель, как только двигатель запустится кнопку SB необходимо отпустить. В качестве кнопки так же можно использовать обычный выключатель.

Однако лучшим вариантом для подключения электродвигателя 380 на 220 является использование ПНВС-10 (пускатель нажимной с пусковым контактом):

Кнопки «пуск» в этих пускателя имеют 2 контакта один из них при отпускании кнопки «пуск» размыкается отключая пусковой конденсатор, а второй остается замкнутым и через него подается напряжение на электродвигатель через рабочий конденсатор, отключение производится кнопкой «стоп».

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы

В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках

Делается это следующим образом:

• Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
• После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

• Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
• Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Связанные материалы

Моделирование линейного блока питания в программе «PSU Designer II»…
Многие радиолюбители используют трансформаторы в качестве основы блоков питания, в том числе для…

Однофазный привод постоянного тока…
В основе разработки электропривода лежит принцип работы следящего привода с одноконтурной системой…

Ветрогенератор на базе асинхронного двигателя…
Конструкция этого ветрогенератора, достаточно простая и надежная. Это первая попытка переделки…

Лабораторный импульсный блок питания. Часть 5. Миниатюрный лабораторный ИБП…
Несмотря на простоту схем импульсных блоков питания, описанных в предыдущих частях серии,…

Atmel U211B — контроллер оборотов двигателя от стиралки для домашнего станка…
Моя новая датагорская статья посвящена теме о превращении электродвигателя от стиральной машины в…

Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку…
Со своих первых паек с кислотным флюсом я задумывался о вентиляторе для паяльных работ. После…

Сверлильный станок для печатных плат на базе механизмов дисковых приводов…
Сейчас аппаратура быстро устаревает. Всё, что остаётся не у дел, надо снова пускать в дело!…

Реинкарнация компьютерных БП. Часть 1…
Если нет надежды на восстановление БП, либо предстоящие затраты на его восстановление слишком…

Вечный энкодер (валкодер) с устойчивыми положениями из шагового двигателя…
Механический энкодер — вещь удобная в использовании, но он имеет некоторые досадные недостатки. В…

Определение ёмкости конденсатора по цифровой маркировке из трёх знаков…
Цифровая маркировка используется уже довольно давно. На малогабаритных конденсаторах чаще всего она…

Схемка в блокнот. Устройство для разрядки никель-кадмиевых аккумуляторов…
При эксплуатации никель-кадмиевых аккумуляторов перед тем как ставить их на зарядку, их надо…

Малогабаритный «военный» трансформатор 400 Гц в преобразователе напряжения из 12 в 220 Вольт…
Для уменьшения веса военной радиоаппаратуры применялась частота питающей сети 400 Гц. При этом…

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

• Рабочие конденсаторы подключаются параллельно;
• Номинальное напряжение должно быть не меньше 300 Вольт;
• Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
• Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

• Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
• Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
• Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

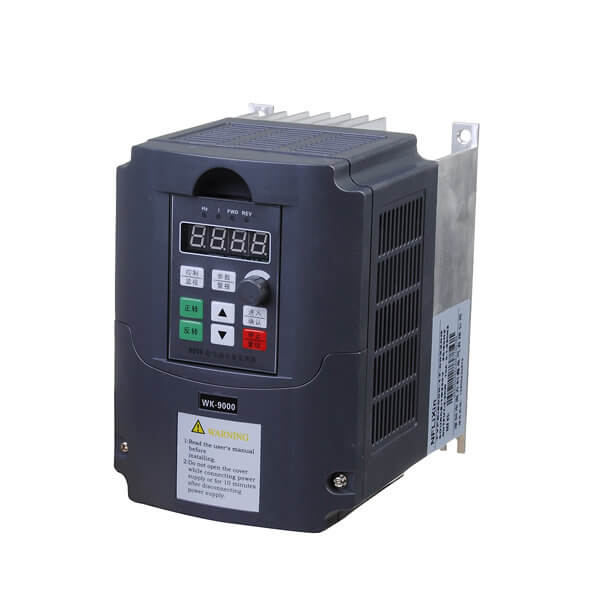

Типы инверторов

Форма генерируемого инвертором напряжения бывает разнообразной:

• синусоидальная;
• приближённая к синусоидальной;
• импульсная.

Однофазные преобразователи бывают двух видов: выдающие чистый синус, либо модифицированную выходную синусоиду. Последняя является упрощённой формой сигнала сети и допускается большинством стандартных электроприборов.

Чистую синусоиду требуют аппараты, оснащённые электродвигателем или трансформатором, а также устройства способные работать только с такой формой напряжения.

Трёхфазные преобразователи в основном используют при необходимости создать трёхфазный ток для электрических двигателей. Обмотки двигателя здесь будут напрямую подключены к выходу преобразователя. Мощность его должна выбираться в зависимости от её максимального значения для прибора-потребителя.

Обыкновенно инвертор функционирует в трёх рабочих режимах:

• режим пуска — используется при заряде ёмкости, пуске холодильника и пр. В этом режиме мощность может на мгновения превысить номинал преобразователя в два раза, однако это считается нормальным для большинства устройств;
• длительный — режим, работы по номиналу преобразователя;
• перегрузочный — включается в случаях превышения номинала мощностью потребляющего энергию прибора (в 1,3 раза), позволяет стандартной модели инвертора работать до получаса.

Оформление разрешения

На первых этапах предстоит согласование с энергетиками:

• допустимая мощность;
• количество фаз;
• тип вводной линии и прибор учета энергии;
• тариф учета (зависит от счетчика);
• исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
• насколько надежно произведено заземление электропроводки в доме.

Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами

Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.

Следующим этапом будет обсуждение необходимой мощности:

• не больше 16 кВт;
• от 16 до 50 кВт;
• от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.

Дальнейший перечень необходимых документов:

• копия паспорта (необходима для оформления договора на подключение электричества);
• заявка на подключение к электрическим линиям;
• идентификационный код;
• план участка;
• план размещения ближайшего к участку столба линии электропередач;
• правоустанавливающий документ на жилой (нежилой) объект;
• утвержденного полного плана жилого помещения;
• информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.

Второй способ – фазовый сдвиг

Этот вариант получения трехфазного напряжения основан на свойствах индуктивности (ток отстает от напряжения сети на условные 90 градусов угла между векторами) и емкости (напряжение опережает ток в электрической цепи на условные 90 градусов угла между векторами). Комбинируя совместно с нагрузкой индуктивные и емкостные элементы, при их определенном сочетании получается фазовый сдвиг в 120 градусов по напряжению в специальной схеме, показанной далее. Каждому значению мощности потребуются соответствующие по величине элементы. Они приведены в таблице № 1.

Схема
Таблица № 1 для получения трехфазного напряжения на активной нагрузке

Для асинхронного движка, в котором эквивалент обмоток статора – это параллельно соединенные сопротивления и емкости, схема и величины элементов будут иными. Они приведены далее в таблице № 2 вместе со схемой.

Схема
Таблица № 2 для получения трехфазного напряжения на обмотках асинхронного двигателя с короткозамкнутым ротором

Для схемы нужны металлобумажные конденсаторы с номинальным напряжением от 250 В. Для индуктивностей рекомендуется использовать сердечник от трансформатора мощностью 200 ВА. Число витков подбирается по измеряемой силе тока в электрической цепи из дросселя и резистора с известным сопротивлением, соединенных последовательно. Эта цепь вместе с мультиметром присоединяется к генератору 100…300 Гц. Дополнительно величина индуктивности корректируется воздушным зазором в сердечнике. Его наличие обязательно.

Увеличение индуктивности приведет к уменьшению тока, и наоборот. Совпадение измеряемого значения с расчетным свидетельствует о получении индуктивности необходимой величины. Такой способ целесообразен только для статичной нагрузки на вале асинхронного двигателя. При отклонениях ее фазовые характеристики напряжения в обмотках изменятся вместе с крутящим моментом. То есть эффективность двигателя ухудшится.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

Первый способ – электромеханическое преобразование

Для того чтобы получить результат своими руками и наиболее простым путем, надо построить электромеханический преобразователь напряжения. Для этого потребуется минимум усилий, поскольку надо лишь найти его готовые компоненты. Чтобы получить максимальную эффективность преобразования, они следующие:

• трехфазный синхронный генератор подходящей мощности;
• коллекторный электродвигатель, аналогичный по мощности синхронному генератору;
• мощный ЛАТР.

Валы двигателя и генератора жестко соединяются. Двигатель присоединяется к электрической сети через ЛАТР. С генератора снимаются три фазы по любой схеме (звезда или треугольник). Число оборотов двигателя под нагрузкой будет уменьшаться, поэтому ЛАТР позволит это исправить. Такая регулировка получается ручной и неудобной. Особенно если нагрузка будет быстро изменяться. Но альтернативой для нее может быть только та или иная автоматика. Простейшее решение – центробежный регулятор оборотов. Его контакты можно вывести на корпус через кольца и щетки.

А чтобы уменьшить износ контактов, коллекторный двигатель необходимо присоединить к сети через симистор, управляемый центробежным регулятором. Настроив его на число оборотов, соответствующее частоте 50 Гц электрогенератора, можно спокойно работать, не опасаясь изменения нагрузки и напряжения электросети. Для менее мощных потребителей порядка 1…2 кВт достаточно возбуждения от магнитного ротора, для более мощных потребуется возбуждение от постоянного тока. Для управления возбуждением целесообразно использовать диммер с выпрямителем.

Возможно ли сделать из 220В 380В

На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.

Подключение двигателя

На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.

Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности

Многих обывателей, не изучавших особенности преобразования электрического тока, волнует вопрос, как из 380 вольт получить 220 вольт и наоборот, какие типы переходников необходимо при этом использовать? Cовременный рынок электротехники предлагает массу устройств для преобразования напряжения. В зависимости от мощности подключаемого оборудования, каждый потребитель может выбрать как простой бытовой инвертор, так и высокотехнологичную промышленную установку.

Использование преобразователей напряжения

В современных жилых домах распределение электроэнергии по квартирам осуществляется с помощью однофазных сетей переменного тока, с напряжением 220 вольт. Однако иногда возникает необходимость в получении напряжения 380 вольт для питания бытовых металло- и деревообрабатывающих станков, позволяющих обрабатывать небольшие детали.

Для этих целей требуется преобразователь напряжения 220 в 380в, получивший широкую известность как инвертор. Помимо выполнения основных функций, преобразователь осуществляет регулировку частоты двигателей. Данная мера способствует значительному снижению потребления электроэнергии по сравнению с тем оборудованием, частота которого остается неизменной. В основе принципа работы инверторных устройств лежит метод двойного преобразования частоты. В результате, на выходе формируется трехфазная линейная система напряжений 220 вольт.

Устройство преобразователя включает в себя защитную систему, предупреждающую вероятность появления перегрузок по силе тока и короткому замыканию. Кроме того, обеспечивается предохранение инвертора от перегрева. Применение современных моделей этих устройств способствует плавному пуску двигателей, когда стартовое напряжение возрастает в его соотношении с фазным током. Данное соотношение представляет собой постоянную величину.

Благодаря небольшой массе и незначительным габаритным размерам, инверторы легко переносятся с места на место, что имеет большое значение при использовании их в домашних условиях. Однако, несмотря на все достоинства, преобразователи имеют один существенный недостаток – слишком высокую стоимость. Поэтому, если трехфазное оборудование используется редко, покупка инвертора будет экономически нецелесообразна.

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.
