Инвертор 12 в 220 вольт своими руками

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Преобразователя напряжения 1,5 В/-9 В

Рис. 8. Схема преобразователя напряжения 1,5 В/-9 В.

Преобразователь (рис. 8) представляет собой однотактный релаксационный генератор с емкостной положительной обратной связью (С2, C3). В коллекторную цепь транзистора VT2 включен повышающий автотрансформатор Т1.

В преобразователе использовано обратное включение выпрямительного диода VD1, т.е. при открытом транзисторе VT2 к обмотке автотрансформатора приложено напряжение питания Un, и на выходе автотрансформатора появляется импульс напряжения. Однако включенный в обратном направлении диод VD1 в это время закрыт, и нагрузка отключена от преобразователя.

В момент паузы, когда транзистор закрывается, полярность напряжения на обмотках Т1 изменяется на противоположную, диод VD1 открывается, и выпрямленное напряжение прикладывается к нагрузке.

При последующих циклах, когда транзистор VT2 запирается, конденсаторы фильтра (С4, С5) разряжаются через нагрузку, обеспечивая протекание постоянного тока. Индуктивность повышающей обмотки автотрансформатора Т1 при этом играет роль дросселя сглаживающего фильтра.

Для устранения подмагничивания сердечника автотрансформатора постоянным током транзистора VT2 используется перемагничивание сердечника автотрансформатора за счет включения параллельно его обмотке конденсаторов С2 и C3, которые одновременно являются делителем напряжения обратной связи.

Когда транзистор VT2 закрывается, конденсаторы С2 и C3 в течение паузы разряжаются через часть обмотки трансформатора, перемагничивая сердечник Т1 током разряда.

Частота генерации зависит от напряжения на базе транзистора ѴТ1. Стабилизация выходного напряжения осуществляется за счет отрицательной обратной связи (ООС) по постоянному напряжению посредством R2.

При понижении выходного напряжения увеличивается частота генерируемых импульсов при примерно одинаковой их длительности. В результате увеличивается частота подзарядки конденсаторов фильтра С4 и С5 и падение напряжения на нагрузке компенсируется. При увеличении выходного напряжения частота генерации, наоборот, уменьшается.

Так, после заряда накопительного конденсатора С5 частота генерации падает в десятки раз. Остаются лишь редкие импульсы, компенсирующие разряд конденсаторов в режиме покоя. Такой способ стабилизации позволил уменьшить ток покоя преобразователя до 0,5 мА.

Транзисторы ѴТ1 и ѴТ2 должны иметь возможно больший коэффициент усиления для повышения экономичности. Обмотка автотрансформатора намотана на ферритовом кольце К10x6x2 из материала 2000НМ и имеет 300 витков провода ПЭЛ-0,08 с отводом от 50-го витка (считая от «заземленного» вывода). Диод VD1 должен быть высокочастотным и иметь малый обратный ток. Налаживание преобразователя сводится к установке выходного напряжения равным -9 В путем подбора резистора R2.

Батарея и мощность

От АКБ зависит и пригодность преобразователя для той или иной цели. Повышающий инвертор напряжения не берет энергию для потребителей из «темной материи» Вселенной, черных дыр, духа святого или откуда-то еще просто так. Только – из АКБ. А от нее он возьмет мощность, отдаваемую потребителям, деленную на КПД самого преобразователя.

Автолюбители знают: гонял стартер 20 мин – покупай новый аккумулятор. Правда, в новых машинах есть ограничители времени его работы, так что, возможно, и не знают. И точно не все знают, что стартер легковушки, раскрутившись, берет ток ок. 75 А (в течение 0,1-0,2 с при запуске – до 600 А). Простейший расчет – и выходит, что, если в инверторе нет автоматики, ограничивающей разряд батареи, то наша за 15 мин сядет полностью. Так что выбирайте или конструируйте свой преобразователь с учетом возможностей наличной АКБ.

Ресурс кислотных АКБ заметно не уменьшается, если они разряжаются 2-х часовым током (12 А для 60 А/ч, 24 А для 120 А/ч и 42 А для 210 А/ч). С учетом КПД преобразования это дает допустимую долговременную мощность нагрузки в прим. 120 Вт, 230 Вт и 400 Вт соотв. Для 10 мин. нагрузки (напр., для запитки электроинструмента) она может быть увеличена в 2,5 раза, но после этого АБК должна отдохнуть не менее 20 мин.

В целом итог получается не совсем уж плохой. Из обычного бытового электроинструмента только болгарка может брать 1000-1300 Вт. Остальные, как правило, обходятся мощностью до 400 Вт, а шуруповерты до 250 Вт. Холодильник от АКБ 12 В 60 А/ч через инвертор проработает 1,5-5 час; вполне достаточно, чтобы принять необходимые меры. Поэтому делать преобразователь на 1кВт для батареи 60 А/ч смысл имеет.

Схемы устройств большей мощности

Преобразователь мощностью до 400 Вт

Схема состоит из задающего генератора (микросхема А1 — КР1211ЕУ1, зарубежного аналога не имеет — это задающий генератор с двумя выходами: прямым и инверсным, соответственно 4 и 6), двух ключей (полевики VT1 и VT2), трансформатора Т1 (повышающего).

Вывод 1, когда на него подается высокий уровень сигнала, останавливает генератор, в этой реализации не использован, в схеме на него подается сигнал постоянного низкого уровня.

Частота генерации определяется R1 – C1, надежный запуск генератора обеспечивают R2 – C2. Стабилизатор (элементы R3, VD1, C3, стабилизация 8-10 В) питает микросхему.

На выходе — двухтактный каскад: два мощных полевых транзистора IRL2505 (при нагрузке до 200 Вт радиаторы не требуются, если возможна большая нагрузка — радиаторы обязательны).

Трансформатором может быть какой-угодно сетевой с двумя обмоткми на 12 В требуемой мощности, лучше тороидальный, можно другой, но должно соблюдаться следующее условие: по мощности трансформатор должен превышать предполагаемую нагрузку в 2 (это если тороидальный сердечник) – 2.5 раза. Пример: если нагрузкой будут 100 Вт – нужна мощность 250 Вт, если тороидальный — 200 Вт.

Конденсатором С6 (он сглаживает импульс) — может быть К-73-17 либо подобный, напряжением 400 В или выше

Когда мощность потребления большая, ток с 12 В может превышать 40 А, вот почему на сечение и длину шины питания необходимо обратить внимание

Мощный преобразователь напряжения с 12 В на 220 В

Предназначен для нагрузки до 1000 Вт, требующей переменного напряжения 220В. Использованы старые транзисторы П216, которые радиолюбители еще могут найти в своем хозяйстве.

В качестве задающего генератора здесь используются транзисторы VT1, VT2 и трансформатор Т1 – задается частота 200 Гц. Вторичная обмотка Т1 сигнал через конденсаторы отправляет к электродам тиристоров VD1, VD2, которые создают импульсное напряжение в первой обмотке трансформатора Т2.

Неполярный конденсатор С4 (его емкость) подобран так, что его напряжение поочередно закрывает тиристоры. Резистором R3 защищаются цепи 12 В от перегрузки во время открывания тиристора.

У трансформатора Т1:

• у сердечника – пластина Ш16Х10;
• в обмотке 1 – 40+40 витков ПЭЛ 0.8;
• в обмотке 2 – 10+10 витков ПЭЛ 0.3;
• в обмотке 3 – 20+20 витков ПЭЛ 0.3.

В трансформаторе Т2:

• в сердечнике – пластина Ш50Х60;
• в обмотке 1 – 40+40 витков проводом 3 мм в диаметре;
• в обмотке 2 – 460 витков, провод ПЭЛ 0.8.

Использование тиристоров КУ202 позволит собрать подобный преобразователь меньшей мощности.

Также можно применить новые кремниевые транзисторы, в этом случае требуется корректировка режима постоянного тока.

Схема инвертора мощностью 300 Вт

Ниже приведена уменьшенная схема, полноразмерная схема для более комфортного просмотра здесь.

Достоинства:

• беспроблемная работа при нагрузке до 300 Вт;
• возможна нагрузка до 650 Вт (при сильном нагреве проводов и падении напряжения до 190 В).

Недостатки:

• сложность, требуется импортная комплектация;
• более высокая стоимость.

Трансформатором может послужить импульсный блок питания (нерабочий советский телевизор в самый раз). Нужно перемотать, сточить зазор на феррите (если из двух таких трансформаторов взять по одной половинке феррита, ничего точить не придется).

В трансформаторе преобразователя возможно использование двух колец, оба 40х25х11, склеенных вместе. Первичная – та же, что в ТПИ-3, вторичная – на 60 витков.

Первичная – в двух обмотках 3 повода на 0.8 у плеча – в одном плече 5 витков и во втором плече 5 витков.

Вторичная – два провода на 0.8. При наматывании используется метод проверки. Вначале половину вторичной — два провода 0.8 + изоляция, затем первичную два плеча, опять изоляция, еще раз вторичная – ее подгоняем для нужного вольтажа (230 В).

В качестве корпуса лучше использовать компьютерный блок питания АТХ, в нем есть кулер, который лучше оставить и применить для охлаждения при повышенной нагрузке.. Ниже показаны фотографии сделанного устройства.

Преобразователь напряжения 12 220 вольт своими руками

Преобразователь напряжения 12 220 вольт своими руками — при использовании бытовых приборов малой мощности, особенно в полевых условиях, появляется потребность в подзарядке их аккумулятора. Поэтому в таких случаях, когда нет поблизости электросети 220v, очень выручает инвертор с 12 на 220 вольт.

Представляю вашему вниманию несложную схему преобразователя постоянного напряжения с 12v до 220v переменного на выходе. Изначально передо мной стояла задача изготовить недорогой, компактный, небольшой мощности прибор преобразования напряжения. Поэтому было принято решение собирать его из деталей, которые были у меня в наличии. Основными компонентами для сборки инвертора послужили комплектующие от ненужного блока питания компьютера. Но вот трансформатор желательно устанавливать по мощнее. Транс небольшой мощности для таких целей не очень подходит, при работе не вытягивает мощность более 18-20 Вт. Радиаторы охлаждения выходных транзисторов нужно устанавливать с площадью рассеивания тепла из расчета более 60 Вт в нагрузке.

Схема преобразователя напряжения

Печатная плата прибора должна размещаться в корпусе, в котором гарантируется полная защита от прикосновения пользователем высоковольтных цепей.

Печатная плата преобразователя

В случае, если вы решили использовать инвертор только для подключения к нему телевизора или лампы накаливания, то можно обойтись и без выпрямителя. Между прочим, прибор прекрасно работает с компактной люминесцентной лампой, испытывал его на КЛЛ с мощностью 15 Вт — запускает без проблем. Все используемые комплектующие устанавливались новыми, единственное исключение — силовой трансформатор. Конечно в дальнейшем у меня в планах изготовить еще пару конструкций, учитывая обнаруженные особенности в схеме и относительно компонентов.

Основной принцип работы схемы

Преобразователь напряжения 12 220 вольт своими руками — краткая характеристика схемы и принцип ее работы. Данное устройство, в принципе, не что иное, как двухтактный импульсный преобразователь, реализованный на широтно-импульсном модуляторе TL494. Возможно применение аналогов этого ШИМ-контроллера. Используя такую схемотехнику, устройство получается довольно простым. В выходной цепи для удвоения напряжения установлены выпрямительные диоды высокой эффективности. Однако схему можно задействовать и без применения диодов, получая при этом переменное напряжение. Для балласта электронного типа постоянный ток, а также полярность включения не имеет никакого значения. Обусловлено это тем, что схема электронного балласта во входной цепи имеет свой диодный мост, собранный на быстро действующих диодах.

Трансформатор

В представленной здесь схеме преобразователя применен понижающий трансформатор высокой частоты промышленного производства. Такие трансы используются в компьютерных блоках питания, только в этой конструкции он будет выполнять роль наоборот повышающего. Трансформатор понижающего типа можно демонтировать из блока питания АТ либо из АТХ. Понижающий или повышающий трансформатор может отличаться друг от друга только габаритами, все остальное одинаково. В принципе трансформатор не бывает повышающим или понижающим, всю зависит от схемы его подключения.

• Конденсатор C1 – имеет номинал 1 нФ, (кодировка на корпусе 102);
• Резистор R1 – обеспечивает диапазон импульсов в выходной цепи.
• Резистор R2 — совместно с электролитом C1 обеспечивает рабочую частоту.

При необходимости увеличения частоты нужно уменьшать сопротивление R1, если нужно уменьшить частоту тогда увеличиваем емкость электролитического конденсатора С1.

Полевые транзисторы

В инверторе напряжения используются мощные полевые транзисторы, отличающиеся своим быстродействием и не требуют сложных схем управления. Хорошо зарекомендовали себя в работе такие ключи: IRFZ44N, IRFZ46N, IRFZ48N. Практика показала, что при длительной работе устройства ключи не очень нагрелись, поэтому радиатор охлаждения транзисторов для данной схемы не требуется. В случае необходимости размещения транзисторов на теплоотводе, то крепить их нужно обязательно через изоляционные прокладки. А винты для их крепления нужно использовать совместно с изоляционной шайбой-втулкой, которые имеются в компьютерном блоке питания.

Но все-таки для испытательного включения устройства радиатор охлаждения был бы не лишним. Следовательно, выходные ключи в случае короткого замыкания на выходе либо ошибки в схеме сразу не выйдут из строя из-за перегрева. Схему защиты от перегрузки можно выполнить с использованием цепочки — предохранитель, плюс диод на входе.

Для себя я сделал преобразователь на широко известных полевых транзисторах IRF540N.

Варианты: глобально

Преобразователь напряжения 12-220 В для питания нагрузки до 1000 Вт и более в целом можно сделать самостоятельно такими способами (в порядке повышения затрат):

1. Оформить в корпус с теплоотводом готовый блок с Avito, Ebay или AliExpress. Ищется по запросу «inverter 220» или «inverter 12/220»; можно сразу добавить требуемую мощность. Обойдется прим. вдвое дешевле такого же заводского. Электротехнических навыков не нужно, но – см. ниже;
2. Собрать такой же из набора: печатная плата + «россыпь» компонент. Приобретается там же, но к запросу добавляется diy, что значит под самосборку. Цена еще прим. в 1,5 раза ниже. Нужны начальные навыки в радиоэлектронике: умение паять пользоваться мультиметром, знание разводок (распиновок) выводов активных элементов или умение их искать, правил включения в схему полярных компонент (диодов, электролитических конденсаторов) и умение определять, на какой ток какого сечения нужны провода;
3. Приспособить под инвертор компьютерный источник бесперебойного питания (ИБП, UPS). Исправный ИБП б/у без штатной АКБ можно найти за 300-500 руб. Навыков не нужно никаких – к ИБП просто подключается авто АКБ. Но заряжать ее придется отдельно, также см. ниже;
4. Выбрать способ преобразования, схему (см. далее) сообразно своим потребностям и наличию деталей, рассчитать и собрать полностью самостоятельно. Возможно совсем даром, но кроме начальных электронных навыков понадобится умение пользоваться некоторыми специальными измерительными приборами (тоже см. далее) и производить простейшие инженерные расчеты.

Из готового модуля

Способы сборки по пп. 1 и 2 на самом деле не такие уж простые. Корпуса готовых заводских инверторов служат одновременно и теплоотводами для мощных транзисторных ключей внутри. Если брать «полуфабрикат» или «россыпь», то корпуса к ним не будет: при теперешней себестоимости электроники, ручного труда и цветных металлов разница в ценах объясняется как раз отсутствием второго и, возможно, третьего. Т.е., радиатор для мощных ключей придется делать самому или искать готовый алюминиевый. Его толщина в месте установки ключей должна быть от 4 мм, а площади на каждый ключ должно приходиться от 50 кв. см. на каждый кВт отдаваемой мощности; с обдувом от компьютерного вентилятора-кулера на 12 В 110-130 мА – от 30 кв. см*кВт*ключ.

Готовые модули инверторов напряжения 12/220 В

Напр., в наборе (модуле) 2 ключа (их видно, они торчат из платы, см. слева на рис.); модули с ключами на радиаторе (справа на рис.) стоят дороже и рассчитаны на определенную, как правило, не очень большую мощность. Кулера нет, мощность нужна 1,5 кВт. Значит, нужен радиатор от 150 кв. см. Кроме него еще установочные комплекты для ключей: изолирующие теплопроводящие прокладки и фурнитура под крепежные винты – изолирующие чашечки и шайбы. Если модуль с теплозащитой (между ключами будет торчать еще какая-то фитюлька – термодатчик), то немного термопасты для приклеивания его к радиатору. Провода – само собой, см. далее.

Из ИБП (UPS)

Инвертор 12В DC/220 В AC 50 Гц, к которому можно подключать любые приборы в пределах допустимой мощности, делается из компьютерного ИБП совсем просто: штатные провода к «своей» АКБ заменяются длинными с зажимами под клеммы авто АКБ. Сечение проводов рассчитывается исходя из допустимой плотности тока 20-25 А/кв. мм, см. также далее. Но вот из-за нештатной батареи могут возникнуть проблемы – с нею же, а она дороже и нужнее преобразователя.

В ИБП применяются тоже свинцово-кислотные АКБ. Это на сегодня единственно широко доступный вторичный химический источник электропитания, способный регулярно отдавать большие токи (экстратоки), не «убиваясь» полностью за 10-15 циклов заряд-разряд. В авиации используются серебряно-цинковые АКБ, которые еще мощнее, но они чудовищно дороги, в широкий оборот не выпускаются, а их ресурс по бытовым меркам ничтожен – ок. 150 циклов.

Разряд кислотных АКБ четко отслеживается по напряжению на банку, и контроллер ИБП не даст «чужой» батарее разрядиться сверх меры. Но в штатных АКБ ИБП электролит гелевый, а в автоаккумуляторах жидкий. Режимы заряда в том и другом случае существенно отличаются: сквозь гель нельзя пропускать такие токи, как сквозь жидкость, а в жидком электролите при слишком малом токе заряда подвижность ионов будем мала и они не все вернутся на свои места в электродах. В результате ИБП будет хронически недозаряжать авто АКБ, она скоро засульфатируется и придет в полную негодность. Поэтому в комплект к инвертору на ИБП нужно зарядное устройство для аккумуляторов. Сделать его своими руками можно, но это уже другая тема.

Основные схемы силовой части

По схеме силовой части импульсные стабилизаторы делят обычно на три основных типа: понижающие, повышающие и инвертирующие. Такое разделение сложилось, в частности, в отечественной технической литературе.

Некоторые авторы, рассматривая схемы импульсных преобразователей постоянного напряжения во всём их многообразии, показывают, что число элементарных базовых схем преобразователя можно свести к двум — понижающего типа и повышающего типа. Также отмечается, что другие схемы импульсного преобразователя напряжения (в том числе инвертирующего преобразователя) могут быть получены каскадным соединением этих двух базовых схем[неавторитетный источник?].

В нижеприведённых схемах в качестве ключа S могут использоваться полевой транзистор, биполярный транзистор или тиристор, цепь управления ключом для простоты не показана. Отношение времени замкнутого состояния ключа к сумме длительностей замкнутого и разомкнутого состояний называют коэффициентом заполнения (или рабочим циклом — англ. duty cycle).

Преобразователь с понижением напряжения

Преобразователь с понижением напряжения

Названия в англоязычной литературе — buck converter (step-down converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D, при этом величина тока уменьшается. При достаточной индуктивности ток дросселя не успевает уменьшиться до нуля к началу следующего цикла (режим неразрывных токов) и имеет пульсирующий характер. Поэтому даже при отсутствии конденсатора C напряжение на нагрузке R будет иметь такой же характер с пульсациями, размах которых тем меньше, чем больше индуктивность дросселя. Однако, на практике увеличение индуктивности связано с увеличением габаритов, массы и стоимости дросселя и потерь мощности в нём, поэтому использование конденсатора для уменьшения пульсаций более эффективно. Сочетание элементов L и C в этой схеме часто называют фильтром.

Преобразователь с повышением напряжения

Преобразователь с повышением напряжения

Названия в англоязычной литературе — boost converter (step-up converter). Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через диод D и конденсатор C (заряжая его). К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора. В отличие от предыдущей схемы, здесь дроссель не является элементом фильтра. Напряжение на нагрузке всегда больше напряжения источника.

Инвертирующий преобразователь

Инвертирующий преобразователь

Название в англоязычной литературе — buck-boost converter (то есть «понижающе-повышающий преобразователь»). Основное отличие от предыдущей схемы состоит в том, что цепь D, R, C подключена параллельно дросселю, а не параллельно ключу. Принцип работы схемы похожий. Если ключ S замкнут, то диод D закрыт, и через дроссель L течёт линейно нарастающий ток от источника. Когда ключ размыкается, ток дросселя, который не может измениться мгновенно, начинает протекать через конденсатор C (заряжая его) и диод D. К началу следующего цикла практически линейно спадающий ток через конденсатор может уменьшиться до нуля, однако приложенное к нагрузке R напряжение конденсатора почти постоянно — амплитуда пульсаций тем меньше, чем больше ёмкость конденсатора (дроссель не является элементом фильтра). Напряжение на нагрузке может быть как больше, так и меньше напряжения источника.

Влияние диода на КПД

Прямое падение напряжения для обычных кремниевых диодов составляет около 0,7 В, для диодов Шоттки — около 0,4 В. Мощность, рассеиваемая в диоде при больших токах, существенно снижает КПД, особенно в стабилизаторах с низким выходным напряжением. Поэтому в таких стабилизаторах диод часто заменяют дополнительным полупроводниковым ключом с низким падением напряжения в открытом состоянии, например, силовым полевым транзистором.

Во всех трёх описанных схемах диод D может быть заменён на дополнительный ключ, замыкаемый и размыкаемый в противофазе к основному ключу.

Улучшенный вариант импульсного стабилизатора на +5В

В сравнении с предыдущим вариантом импульсного стабилизатора в новой конструкции А. А. Миронова (рис. 3) усовершенствованы и улучшены такие его характеристики, как КПД, стабильность выходного напряжения, длительность и характер переходного процесса при воздействии импульсной нагрузки.

Рис. 3. Схема импульсного стабилизатора напряжения.

Оказалось, что при работе прототипа (рис. 2) возникает так называемый сквозной ток через составной ключевой транзистор. Этот ток появляется в те моменты, когда по сигналу узла сравнения ключевой транзистор открывается, а коммутирующий диод еще не успел закрыться. Наличие такого тока вызывает дополнительные потери на нагревание транзистора и диода и уменьшает КПД устройства.

Еще один недостаток — значительная пульсация выходного напряжения при токе нагрузки, близком к предельному. Для борьбы с пульсациями в стабилизатор (рис. 2) был введен дополнительный выходной LC-фильтр (L2, С5).

Уменьшить нестабильность выходного напряжения от изменения тока нагрузки можно только уменьшением активного сопротивления дросселя L2.

Улучшение динамики переходного процесса (в частности, уменьшение его длительности) связано с необходимостью уменьшения индуктивности дросселя, но при этом неизбежно увеличится пульсация выходного напряжения.

Поэтому оказалось целесообразным исключить этот выходной фильтр, а емкость конденсатора С2 увеличить в 5… 10 раз (параллельным соединением нескольких конденсаторов в батарею).

Цепь R2, С2 в исходном стабилизаторе (рис. 6.2) практически не изменяет длительности спада выходного тока, поэтому ее можно удалить (замкнуть резистор R2), а сопротивление резистора R3 увеличить до 820 Ом.

Но тогда при увеличении входного напряжения с 15 6 до 25 6 ток, протекающий через резистор R3 (в исходном устройстве), будет увеличиваться в 1,7 раза, а мощность рассеивания — в 3 раза (до 0,7 Вт).

Подключением нижнего по схеме вывода резистора R3 (на схеме доработанного стабилизатора это резистор R2) к плюсовому выводу конденсатора С2 этот эффект можно ослабить, но при этом сопротивление R2 (рис. 3) должно быть уменьшено до 620 Ом.

Один из эффективных путей борьбы со сквозным током — увеличение времени нарастания тока через открывшийся ключевой транзистор.

Тогда при полном открывании транзистора ток через диод VD1 уменьшится почти до нуля. Этого можно достигнуть, если форма тока через ключевой транзистор будет близка к треугольной.

Как показывает расчет, для получения такой формы тока индуктивность накопительного дросселя L1 не должна превышать 30 мкГч.

Еще один путь — применение более быстродействующего коммутирующего диода VD1, например, КД219Б (с барьером Шотки). У таких диодов выше быстродействие и меньше падение напряжения при одном и том же значении прямого тока по сравнению с обычными кремниевыми высокочастотными диодами. Конденсатор С2 типа К52-1.

Улучшение параметров устройства может быть получено и при изменении режима работы ключевого транзистора. Особенность работы мощного транзистора ѴТЗ в исходном и улучшенном стабилизаторах состоит в том, что он работает в активном режиме, а не в насыщенном, и поэтому имеет высокое значение коэффициента передачи тока и быстро закрывается.

Однако из-за повышенного напряжения на нем в открытом состоянии рассеиваемая мощность в 1,5…2 раза превышает минимально достижимое значение.

Уменьшить напряжение на ключевом транзисторе можно подачей положительного (относительно плюсового провода питания) напряжения смещения на эмиттер транзистора ѴТ2 (см. рис. 3).

Необходимую величину напряжения смещения подбирают при налаживании стабилизатора. Если он питается от выпрямителя, подключенного к сетевому трансформатору, то для получения напряжения смещения можно предусмотреть отдельную обмотку на трансформаторе. Однако при этом напряжение смещения будет изменяться вместе с сетевым.

Простейший преобразователь и инвертор 12В – 220В своими руками

Можно вспомнить много случаев, когда пригодился бы преобразователь из 12 вольт постоянного тока в 220 вольт переменного – например, приехав на дачу на автомобиле, можно вечером включить освещение или запитать от аккумулятора насос для полива. Также такой инвертор – неотъемлемая часть ветряных генераторов.

Купить готовое устройство не составит проблем – в автомагазинах можно найти автомобильные инверторы (импульсные преобразователи напряжения) различной мощности и цены.

Однако, цена подобного устройства средней мощности (300-500 Вт) составляет несколько тысяч рублей, а надежность многих китайских инверторов достаточно спорна. Изготовление своими руками простого преобразователя – это не только способ ощутимо сэкономить, но и возможность улучшить свои знания в электронике. В случае отказа же ремонт самодельной схемы окажется ощутимо проще.

Схема отличного инвертора 12 В – 220 В

Хочу поделиться схемой инвертора 12 В – 220 В. Схема проверена, можно смело собирать. Схема достаточно проста, не содержит редких и малодоступных компонентов, собрать её сможет любой желающий. Вместо импортной микросхемы TL494 можно использовать отечественный аналог 1114ЕУ4.

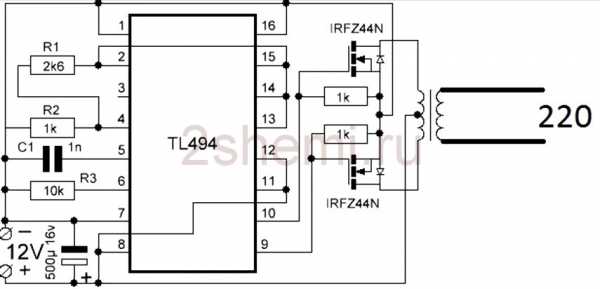

Принципиальная схема инвертора 12-220 на TL494

В данном инверторе используется готовый высокочастотный понижающий трансформатор из БП компьютера, но в нашем преобразователе он станет наоборот повышающим. Данный трансформатор можно взять как из AT, так и из ATX. Обычно, такие трансформаторы отличаются только габаритами, а их расположение выводов совпадает. Убитый блок питания (или трансформатор из него) можно поискать в любой мастерской по ремонту компьютеров.

Если же вы такого трансформатора не найдете, можно попробовать намотать вручную (если хватит терпения). Вот какой трансформатор использовал в своём варианте:

Транзисторы обязательно нужно поставить на радиатор, иначе они могут перегреться и выйти из строя.

Использовал алюминиевый радиатор из полупроводникового советского телевизора. Этот радиатор не совсем подошел по размеру к транзисторам, но другого варианта у меня не было.

Также желательно заизолировать все высоковольтные выводы данного инвертора и лучше собрать все в корпус, ведь если этого не сделать, может случайно произойти короткое замыкание или просто можно коснуться высоковольтного вывода, что будет очень неприятно.

Я использовал корпус от блока питания ноутбука. Он очень хорошо подошел по размерам.

Ну и конечно же инвертор в действии:

Всем удачи, Кирилл.
