Обогреватель 12 вольт своими руками: инструкция по изготовлению простейших конструкций

Варианты применения

Ленточный нагревательный элемент (12 вольт) применяется для следующих целей:

• Обогрев карбюратора.
• Нагрев солярки, что исключает образование парафинового осадка.
• Повышение температуры внутренних узлов транспортного средства.

Подобные устройства активно эксплуатируются в северных регионах для адаптации машины к критично низким температурам.

Ниже приведены характеристики гибких нагревателей типа ЭНГЛ-1 (в скобках указаны параметры моделей ЭНГЛ-2 и ЭНГЛУ-400):

• Предел температурного показателя оболочки – 180 (60/400) градусов по Цельсию.
• Радиус изгиба по минимуму – 10 (20/15) мм.
• Мощность по номиналу – 4,8 (1,76/5) кВт.
• Оболочка – силикон (полиэтилен/стекловолокно).

Все модели водонепроницаемы, имеют высокую гибкость и простоту монтажа.

Как показывает практика, по одному они греют нормально, а при последовательном подключении — чуть хуже. Соединение параллельного типа обуславливает уменьшение мощности и проблемы с включением прибора. Приспособление отличается быстрым нагревом и стабильным поддержанием температуры на требуемом уровне.

Лампа накаливания и пленочный вариант

Плоский нагреватель пленочного типа воздействует на элементы интерьера помещения, которые впоследствии нагревают воздух. Для дополнительного сохранения тепла под пленку укладывают отражающую подложку. Отличительные особенности такой модели:

• Высокая цена.
• Работа от сети 220 В, для других возможностей эксплуатации потребуется инвертор.
• В комплектацию входит термический регулятор.
• Размер и мощность прибора фиксирована – 150 или 220 Вт на один квадратный метр.

Лампа накаливания обеспечивает быстрый нагрев, продается в любом хозяйственном магазине, подключается к цепям от 12 до 220 В. Нагреватель максимально прост в монтаже и обслуживании. Основной минус – резкое изменение сопротивления вольфрамовой нити при включении прибора.

Варианты применения

Ленточный нагревательный элемент (12 вольт) применяется для следующих целей:

• Обогрев карбюратора.
• Нагрев солярки, что исключает образование парафинового осадка.
• Повышение температуры внутренних узлов транспортного средства.

Подобные устройства активно эксплуатируются в северных регионах для адаптации машины к критично низким температурам.

Ниже приведены характеристики гибких нагревателей типа ЭНГЛ-1 (в скобках указаны параметры моделей ЭНГЛ-2 и ЭНГЛУ-400):

• Предел температурного показателя оболочки – 180 (60/400) градусов по Цельсию.
• Радиус изгиба по минимуму – 10 (20/15) мм.
• Мощность по номиналу – 4,8 (1,76/5) кВт.
• Оболочка – силикон (полиэтилен/стекловолокно).

Все модели водонепроницаемы, имеют высокую гибкость и простоту монтажа.

Как показывает практика, по одному они греют нормально, а при последовательном подключении — чуть хуже. Соединение параллельного типа обуславливает уменьшение мощности и проблемы с включением прибора. Приспособление отличается быстрым нагревом и стабильным поддержанием температуры на требуемом уровне.

Особенности ИНЭ

Инфракрасный нагревательный элемент работает с напряжением 12 вольт, что дает возможность обеспечить агрегацию прибора с переменными и постоянными сетями, включая автомобильные цепи. Рассматриваемый агрегат существенно упрощает эксплуатацию транспортного средства в зимний период, обеспечивая подогрев зеркал, сидений и прочих узлов авто. Дополнительное расширение функционала доступно при помощи использования трансформатора.

При эксплуатации данного приспособления важно правильно подбирать рабочую температуру. Максимальный режим для ИНЭ составляет 60-75 градусов по Цельсию, в зависимости от модификации нагревателя

Характеристики нагревательного элемента (12 вольт, инфракрасного действия):

• Габариты – 200*300 мм.
• Питающее напряжение – 12 В.
• Показатель мощности – 24 Вт.
• Рабочая температура на поверхности – 60 градусов.
• Вес максимальный – 15 г.
• Диапазон температур – от –40 до +50 °C.

Инфракрасные нагреватели используются для сушки продуктов как в домашних, так и в промышленных объемах. Результаты тестирования подтвердили целесообразность такого метода, благодаря сохранению полезных свойств продукта при его быстром высыхании.

Изготовление инфракрасного обогревателя своими руками

Неоспоримым достоинством такого устройства является то, что выработанная тепловая энергия выделяется в виде инфракрасного излучения. Благодаря этому обогреватель, созданный на основе углеродного элемента, прогревает не только воздух, но и находящихся в зоне ИК-излучения людей и предметов.

Основу такого устройства, созданного по типу обогревателей заводского исполнения, будут составлять две пластиковых заготовки, площадь каждой из которых составляет порядка 1 квадрата. На них будут наноситься мелкофракционный графитовый порошок, по структуре чем-то напоминающий муку.

Учитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

• две медные клеммы;
• эпоксидный клей;
• деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.

Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

Последовательность выполнения действий:

1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
4. Сверху на выложенный узор второй лист пластика.
5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
7. К клеммам подключают зачищенные концы электрического кабеля.
8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

ИК обогреватель из старого рефлектора

Вам понадобится:

• рефлектор советского производства;
• нихромовая нить;
• стальной стержень;
• диэлектрик огнеупорный.

Ваши действия:

• тщательно очистите отражатель рефлектора от грязи и пыли;
• проверьте целостность сетевого шнура, вилки, соединения с клеммами для подключения спирали;
• измерьте длину спирали, навиваемой на керамический конус прибора;
• возьмите стальной стержень такой же длины и навейте на него нихромовую нить. Шаг навивки – 2 мм;
• по окончании навивки снимите спираль со стержня;
• уложите спираль в свободном состоянии ( ее витки не должны соприкасаться) на огнеупорный диэлектрик;
• к концам спирали подключите ток из сетевой розетки;
• разогретую спираль отключите и уложите в канавку керамического конуса обогревателя;
• подключите ее к клеммам питания.

Греющая пленка

ИНФРАКРАСНАЯ ГРЕЮЩАЯ ПЛЕНКА НА ПИТАЮЩЕЕ НАПРЯЖЕНИЕ 12 Вольт.

Термопленка на 12 Вольт может быть использована не только для подогрева сидений автомобиля или прогрева топливного бака на автомобиле с дизельным двигателем. Такую греющую пленку можно использовать и для безопасного местного обогрева там, где термопленку на напряжение 220 Вольт использовать не рекомендуется. Например, с помощью такой греющей пленки можно очень просто организовать обогрев пола в ванной комнате, не опасаясь получить удар током в случае повреждения подводящего кабеля или самой греющей пленки. Конечно Вы будете себя чувствовать много спокойней, если коврик Вашего четвероногого питомца будет обогреваться безопасным напряжением.

По длине модуль резать можно, но обязательно надо изолировать линию обреза, по ширине модуль не режется.

Мы предлагаем два варианта греющей пленки на напряжение 12 Вольт:

Греющая пленка Hot-Film (Ю. Корея)

Размер модуля 30 х 50 см рассчитана на питающее напряжение 12 Вольт (по дополнительному заказу может быть поставлена термопленка на напряжение 24 В). Температура нагрева 50 о С.

Греющая пленка поставляется в рулонах по 100 пог. м

Где и как можно применять греющую пленку на напряжение 12 Вольт?

1. Обогрев сидений автомобиля.

В зависимости от размеров сиденья автомобиля можно использовать греющую пленку с соответствующим размером модуля: 17 х 12 см или 30 х 50 см. Кроме того, сам модуль можно резать по длине для получения необходимого размера. В этом случае дополнительно необходимо целиком изолировать всю сторону греющей пленки по которой был разрезан модуль. Если используются модули целиком, то изолировать необходимо только место выхода медной полосы на линии отреза (4 таких области для изоляции).

Например, пленку с размерами модуля 30 х 50 см можно разрезать на две части (длину каждого отрезка модуля можно подобрать под конкретное кресло), получится два отрезка пленки — для обогрева сиденья и спинки кресла. Подключать отрезки пленки к бортовой сети необходимо параллельно.

Потребляемая мощность одним модулем (30 х 50 см) греющей пленки — 30 Ватт, это значительно меньше, чем у других аналогов.

Более подробно можно ознакомиться здесь.

2. Подогрев топливного бака и топливного фильтра автомобиля с дизельным двигателем.

Любой, кто связан с эксплуатацией дизельных автомобилей знает с какими проблемами приходится сталкиваться в зимнее время, да и в переходный период (осень/зима) возникает не мало проблем, т.к. обычно на наших заправках продают зимнюю солярку только с наступлением морозов. А что делать, если с наступлением морозов в баке осталась летняя солярка?
Решение есть — с помощью греющей пленки можно организовать обогрев топливного бака и топливного фильтра.
Более подробно можно ознакомиться здесь.

3. Греющую пленку на напряжение 12 Вольт можно использовать и для обогрева помещений там, где напряжение 220 Вольт применять не рекомендуется или не целесообразно.

Например, есть желание сделать теплый пол в ванной комнате, но нет желания делать ремонт. В этом случае можно использовать греющую пленку с модулем 30 х 50 см, просто положив ее под коврик. Напряжение 12 Вольт безопасно.

Лампа накаливания и пленочный вариант

Плоский нагреватель пленочного типа воздействует на элементы интерьера помещения, которые впоследствии нагревают воздух. Для дополнительного сохранения тепла под пленку укладывают отражающую подложку. Отличительные особенности такой модели:

• Высокая цена.
• Работа от сети 220 В, для других возможностей эксплуатации потребуется инвертор.
• В комплектацию входит термический регулятор.
• Размер и мощность прибора фиксирована – 150 или 220 Вт на один квадратный метр.

Лампа накаливания обеспечивает быстрый нагрев, продается в любом хозяйственном магазине, подключается к цепям от 12 до 220 В. Нагреватель максимально прост в монтаже и обслуживании. Основной минус – резкое изменение сопротивления вольфрамовой нити при включении прибора.

Вариант №3: «грелка» для рук

Для того чтобы спастись от холода при помощи этого обогревателя, достаточно иметь заряженный автомобильный аккумулятор.

Приготовьте следующие изделия:

• большую металлическую банку из-под кофе (диаметром около 100 мм и высотой примерно 200 мм);
• патрон от автомобильного стоп-сигнала с лампочкой для него мощностью 25 Вт (имеет фиксатор байонетного типа);
• плавкий предохранитель на 2 А;
• провода;
• деталь в форме буквы «П» от детского конструктора;
• два винта М2,5 с гайками (можно позаимствовать из того же конструктора).

Инструментарий понадобится более чем скромный:

• дрель с набором сверл;
• паяльник и припой для него.

Начинаем мастерить:

1. Банку из-под кофе превращаем в решето – высверливаем в ее стенках множество отверстий диаметром 3 мм. Подобное отверстие нужно просверлить в самом центре днища емкости.
2. Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после чего другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
3. В стенке банки напротив патрона просверливаем еще одно отверстие, диаметр которого должен составлять примерно 7 мм. В нем следует закрепить гильзу из любого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил не менее 1 кв. мм, который нужно подключить к патрону (кронштейн для этого придется временно открутить).
4. Вернув кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
5. Остается подключить обогреватель к аккумулятору через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет примерно 10 мин

Греть на нем руки следует с осторожностью, так как температура металлической банки становится достаточно высокой

Разумеется, самодельным электрообогревателем, пусть даже таким маломощным, нельзя пользоваться в помещении, наполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Следите за уровнем заряда аккумулятора. Если напряжение на его клеммах упадет до 10 В, обогреватель нужно срочно отключить. Если этого не сделать, аккумулятор необратимо испортится.

Керамические образцы

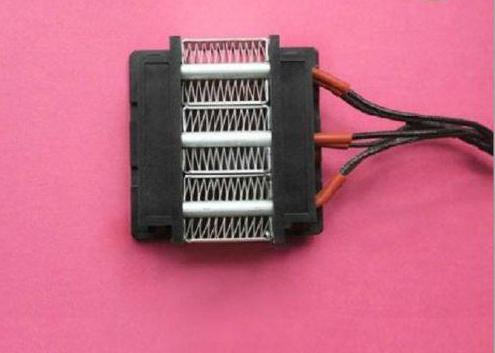

Керамический нагревательный элемент (12 вольт) представляет собой импульсный блок, состоящий из пары рабочих деталей. Напряжение измеряется стандартным мультиметром. Точные характеристики указываются в паспорте, а номинальный показатель составляет 12 вольт при возможности разрыва цепи после достижения температурного предела 230 градусов. За эту позицию отвечает предусмотренный в конструкции термический предохранитель.

Миниатюрный нагревательный элемент (12 вольт) можно сделать самостоятельно. Для этого потребуется нихром диаметром до 0,1 мм, стальная проволока чуть больших размеров и асбестовая нить с тонкой швейной иглой. Сначала надежно фиксируется проволочная обмотка из стали и нихрома посредством скрутки.

Далее собирается схема, которая служит в качестве определителя числа мотков нагревательной спирали. После подключения плавно увеличивают напряжение, согласно показаниям вольтметра и амперметра. При значении в 12 вольт ориентировочная мощность приспособления составит 5,5 Вт. Использовать это изобретение можно для работы электрического паяльника или аналогичных инструментов.

Полезные модификации

Нагревательный элемент для инкубатора (12 вольт) можно сделать несколькими способами. Первый из них – это нагрев при помощи углеродистого шнура. Ниже приведены его особенности:

• Возможное подключение – 12-24 В.
• Прибор обеспечивает быстрый нагрев и активное охлаждение.
• Перепады температур исключаются благодаря отсутствию инерции.
• При правильном обслуживании и создании оплетки, устройство прослужит многие годы.
• Имеется возможность прямого подключения к терморегулятору без опасений выхода из строя реле.
• Сфера применения – обогрев пола или стен в хозяйственных, жилых помещениях, инкубаторе, уликах, поддержание микроклимата в теплицах и на грядках.

Намотку делают аккуратно, используя не проводящие ток детали из текстолита, керамики или аналогичных материалов. Шнур соединяют с обжимными гильзами, к которым подключен медный провод. Уровень нагрева зависит непосредственно от напряжения в сети, что предполагает включение в конструкцию стабилизатора.

Инфракрасный нагревательный элемент

Данное устройство представляет собой приспособление для обогрева конкретных площадей, где требуется дополнительное повышение температуры или постоянное добавочное отопление. Конфигурация агрегата: лавсановая пленка, в которую помещены нагревательные элементы из сплава железа и магния, а также алюминиевый проводник до четырех микрон, проводящий электричество.

Тепло вырабатывается в виде инфракрасного излучения. Нагревательный элемент (12 вольт) этого типа эксплуатируется на производстве и в быту. Сокращенное название агрегата – ИНЭ, он позволяет быстро избавиться от запотевания зеркал и другого инвентаря в комнатах с повышенной влажностью, а также обеспечит обогрев частей транспортного средства, ульев, инкубаторов, рассады и многого другого.

Инфракрасные лучи, по сути, представляют собой тепло, которое распространяется непосредственно на определенный объект. Подобные устройства популярны в медицине для прогревания инвентаря и лечения некоторых заболеваний.

Вариант №1: обогреватель для автомобиля

Конечно, в исправном автомобиле 12-вольтовый электрообогреватель, мягко говоря, ни к чему. Но все может быть: случается, что печка отказывается работать в самый “подходящий” момент, и автолюбитель, сидящий внутри неутепленной металлической коробки, остается с лютым морозом один на один. Также самодельный обогреватель на 12 в может понадобиться при поломке системы обогрева заднего стекла.

• компьютерный блок питания;
• кулер (маленький вентилятор): его можно извлечь из того же блока питания;
• паяльник со всем необходимым для пайки;
• провод;
• фрагмент кафельной плитки;
• болты М5 с гайками того же диаметра (8 штук);
• проволока из нихрома.

Если все готово, можно приступать к созданию самодельного обогревателя.

Изготовление корпуса

В первую очередь, компьютерный блок питания нужно разобрать на составляющие. Разборку осуществляем в полном объеме: снимаем зафиксированную саморезами электронную плату, кулер, а также разъемы и переключатели (в процессе работы обогревателя они могут стать источником неприятного запаха).

Изготовление нагревательных элементов

Чтобы сделать нагревательный элемент, не нужно «изобретать велосипед»: в этом качестве будем использовать нихромовую спираль – такую же, какая установлена в любом ТЭНе. Нихром (сплав никеля и хрома) является проводником, но при этом обладает значительным электрическим сопротивлением, поэтому при пропускании через него электротока сильно греется.

Спирали изготавливаются путем наматывания нихромовой проволоки на любой стержень цилиндрической формы.

Важно так подобрать сопротивление нагревательных элементов и схему их подключения (параллельно или последовательно), чтобы обогреватель не перегружал бортовую электросеть. В противном случае работа прибора будет сопровождаться всякого рода нежелательными явлениями, например, недостаточной подзарядкой аккумулятора

В противном случае работа прибора будет сопровождаться всякого рода нежелательными явлениями, например, недостаточной подзарядкой аккумулятора.

Автомобильный обогреватель

В качестве примера рассмотрим автомобиль марки Daewoo Sens. Установленный в нем электрогенератор рассчитан на ток силой в 70 А. В таких условиях допустимо использовать электрообогреватель, потребляющий ток в 10 – 15 А – такая нагрузка для бортовой электросети будет практически незаметной.

Готовые нихромовые спирали нужно прикрутить к обрезку кафельной плитки при помощи болтов М5 и таких же гаек. Кафель для этого придется просверлить.

Плитку с нагревателями нужно закрепить в корпусе от блока питания таким образом, чтобы установленный на свое место кулер обдувал ее, выгоняя теплый воздух в салон автомобиля. В итоге мы получим 12-вольтовый тепловентилятор.

Чтобы материал не раскрошился, на него в месте сверления нужно наклеить скотч или пластырь, при этом сверло должно вращаться с минимальной скоростью.

Сборка обогревателя

На этапе сборки монтируются кулер и крышка.

После чего к обогревателю подключаются все провода.

Их сечение должно соответствовать расчетной силе тока.

В медном проводе на каждые 10 А должен быть 1 кв. мм сечения, в алюминиевом – 1,25 кв. мм.

Не путайте диаметр жилы с площадью ее сечения – для проводов малого диаметра эти величины очень похожи.

Также в цепь прибора нужно врезать плавкий предохранитель, который опять же подбирается в зависимости от рассчитанной силы тока.

Установка

Несмотря на скромное напряжение, самодельный обогреватель потребляет внушительный ток и разогревается достаточно сильно. Во избежание аварийных ситуаций крепить его нужно надежно, чтобы во время движения автомобиля прибор случайно не упал.

Керамические образцы

Керамический нагревательный элемент (12 вольт) представляет собой импульсный блок, состоящий из пары рабочих деталей. Напряжение измеряется стандартным мультиметром. Точные характеристики указываются в паспорте, а номинальный показатель составляет 12 вольт при возможности разрыва цепи после достижения температурного предела 230 градусов. За эту позицию отвечает предусмотренный в конструкции термический предохранитель.

Миниатюрный нагревательный элемент (12 вольт) можно сделать самостоятельно. Для этого потребуется нихром диаметром до 0,1 мм, стальная проволока чуть больших размеров и асбестовая нить с тонкой швейной иглой. Сначала надежно фиксируется проволочная обмотка из стали и нихрома посредством скрутки.

Далее собирается схема, которая служит в качестве определителя числа мотков нагревательной спирали. После подключения плавно увеличивают напряжение, согласно показаниям вольтметра и амперметра. При значении в 12 вольт ориентировочная мощность приспособления составит 5,5 Вт. Использовать это изобретение можно для работы электрического паяльника или аналогичных инструментов.

Полезные модификации

Нагревательный элемент для инкубатора (12 вольт) можно сделать несколькими способами. Первый из них – это нагрев при помощи углеродистого шнура. Ниже приведены его особенности:

• Возможное подключение – 12-24 В.
• Прибор обеспечивает быстрый нагрев и активное охлаждение.
• Перепады температур исключаются благодаря отсутствию инерции.
• При правильном обслуживании и создании оплетки, устройство прослужит многие годы.
• Имеется возможность прямого подключения к терморегулятору без опасений выхода из строя реле.
• Сфера применения – обогрев пола или стен в хозяйственных, жилых помещениях, инкубаторе, уликах, поддержание микроклимата в теплицах и на грядках.

Намотку делают аккуратно, используя не проводящие ток детали из текстолита, керамики или аналогичных материалов. Шнур соединяют с обжимными гильзами, к которым подключен медный провод. Уровень нагрева зависит непосредственно от напряжения в сети, что предполагает включение в конструкцию стабилизатора.

Инфракрасный нагревательный элемент

Данное устройство представляет собой приспособление для обогрева конкретных площадей, где требуется дополнительное повышение температуры или постоянное добавочное отопление. Конфигурация агрегата: лавсановая пленка, в которую помещены нагревательные элементы из сплава железа и магния, а также алюминиевый проводник до четырех микрон, проводящий электричество.

Тепло вырабатывается в виде инфракрасного излучения. Нагревательный элемент (12 вольт) этого типа эксплуатируется на производстве и в быту. Сокращенное название агрегата – ИНЭ, он позволяет быстро избавиться от запотевания зеркал и другого инвентаря в комнатах с повышенной влажностью, а также обеспечит обогрев частей транспортного средства, ульев, инкубаторов, рассады и многого другого.

Инфракрасные лучи, по сути, представляют собой тепло, которое распространяется непосредственно на определенный объект. Подобные устройства популярны в медицине для прогревания инвентаря и лечения некоторых заболеваний.

Особенности ИНЭ

Инфракрасный нагревательный элемент работает с напряжением 12 вольт, что дает возможность обеспечить агрегацию прибора с переменными и постоянными сетями, включая автомобильные цепи. Рассматриваемый агрегат существенно упрощает эксплуатацию транспортного средства в зимний период, обеспечивая подогрев зеркал, сидений и прочих узлов авто. Дополнительное расширение функционала доступно при помощи использования трансформатора.

При эксплуатации данного приспособления важно правильно подбирать рабочую температуру. Максимальный режим для ИНЭ составляет 60-75 градусов по Цельсию, в зависимости от модификации нагревателя

Характеристики нагревательного элемента (12 вольт, инфракрасного действия):

• Габариты – 200*300 мм.
• Питающее напряжение – 12 В.
• Показатель мощности – 24 Вт.
• Рабочая температура на поверхности – 60 градусов.
• Вес максимальный – 15 г.
• Диапазон температур – от –40 до +50 °C.

Инфракрасные нагреватели используются для сушки продуктов как в домашних, так и в промышленных объемах. Результаты тестирования подтвердили целесообразность такого метода, благодаря сохранению полезных свойств продукта при его быстром высыхании.
