Изготовление своими руками пресса для яблок, описание процесса

Принцип работы: изготавливаем самостоятельно

Прессы для отжима сока можно изготовить и своими руками из подручных материалов, в этом нет ничего сверхсложного. Главная их задача – получение чистого сока из измельченных фруктов путем механического давления на массу.

Конструкции могут быть следующих видов:

• механические;
• пневматические;
• гидравлические.

Вне зависимости от типа энергия может поступать ручным способом или с помощью электродвигателя. При этом принцип конструкции схож у всех разновидностей и состоит из:

• перфорированной емкости для мезги (измельченного сырья);
• пресса;
• поддона (сокоприемника);
• основания (рамы);
• рабочий механизм (винт с рукоятью в случае механического варианта).

Среди самодельных вариантов наиболее распространены:

• винтовой (червячный) пресс для отжима сока;
• гидравлический.

Как изготовить винтовой пресс?

Винтовой вариант конструкции изготовить проще всего. Сам поршень приходит в движение под действием винта, при этом давление на фруктовую массу осуществляется равномерно, способствуя наиболее оптимальному выжиму, оставляя практически сухой жмых. Считается, что таким способом отжим сока из яблок осуществляется примерно на 70 %.

Изготовить винтовой пресс можно как из дерева, так и из металла. В первом случае можно обойтись без навыков сварки.

Что потребуется:

• материал для изготовления рамы-опоры (дерево или металл);
• металлическая или деревянная емкость для бака и перфорированного бака;
• винтовой механизм с рукоятью;
• расходники (гайки, винты, саморезы).

Как изготовить гидравлический пресс?

Гидравлический пресс для яблок и других фруктов считается более производительным и позволяет тратить меньше усилий на производство сока. Конструктивные особенности в общих чертах схожи с червячным аналогом, основным различием является лишь механизм прессования фруктовой массы.

Инструкция, расположенная в таблице, позволит сделать пресс гидравлического типа в домашних условиях:


Описание

Шаг 1

Изготовление опорной рамы не отличается от винтового типа устройства. Можно использовать как металлическую конструкцию, так и раму из древесины.

Шаг 2

В качестве корпуса для гидравлического механизма отжима можно использовать бочку, пластиковый или самодельный деревянный бак со сливным отверстием на дне.

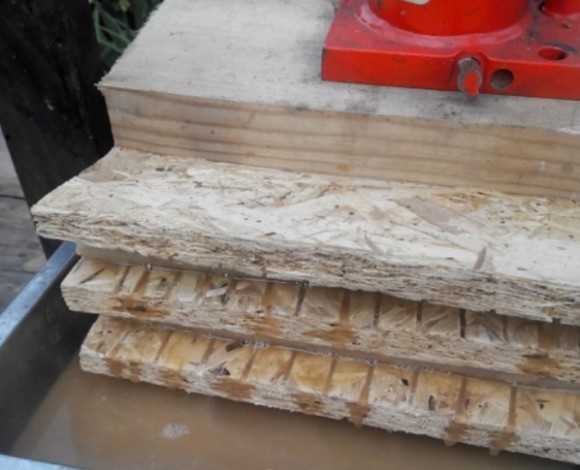

Упорный круг лучше изготавливать из древесины лиственных пород

Крайне не рекомендуется использовать в качестве материала ДСП, поскольку формальдегид, входящий в состав материала, может негативно повлиять на вкусовые качества, и, в общем, небезопасен.

Шаг 3

В качестве сокоприемника можно использовать поддон или пустую емкость.

Шаг 4

Прессовая соковыжималка для яблок работает за счет гидравлического элемента, который крепится на направляющей над баком
Важно обеспечить плотное прилегание к опорному кругу для равномерного распределения давления.

Разновидности прессов

Ознакомьтесь также с этими статьями

• Что такое Лавровишня

• Посадка лука на репку

• Брудер для цыплят

• Аджика из зеленых помидор

Пресс для отжима сока бывает разных видов. Чтобы понять, какой вариант наилучшим образом подходит в том или ином случае, необходимо с ними ознакомиться.

Винтовой пресс

Винтовые прессы, они же механические, предназначены для отжима сока из всевозможных плодов. Принцип работы – сдавливание сырья посредством винта, для получения сока. Такой ручной пресс бывает двух видов.

1. Пресс с винтом, идущим от основания – это бюджетный вариант. Преимущество данной модели – эффективность. Но, во время работы винт соприкасается с соком, из-за чего, смазка попадает в сок и портится его вкус, качество. Если же винт не смазывать, он начинает часто скрипеть, клинить. Кроме того, в подобных, дешевых вариантах пресса, поддон для сока имеет низкое качество и уже через несколько лет начинает ржаветь или ломаться.
2. Рамный винтовой пресс – второй вариант, в котором винт расположен сверху. Во время работы он упирается в накладку на поршне пресса, поэтому исключается контакт с соком и смазка от винта в напиток не попадает. За раз получают много сока, но проблема в том, что такой ручной пресс требует много физических усилий. Наибольшую популярность имеют небольшие модели, объемом до 5 литров.

Важно!
При работе с прессом нужно постепенно увеличивать давление, иначе в сок могут попадать твердые отходы от плодов.

Винтовые прессы пользуются немалым спросом из-за бюджетной цены, но их качество нельзя назвать лучшим. Они быстро ломаются, винт без смазки может скрипеть, но со своей задачей они справляются превосходно.

Фото Гидравлического пресса

Гидравлический пресс

Этот вид пресса применяется для отжима сока из яблок, моркови, смородины, винограда и других фруктов, овощей, ягод. Гидравлический пресс более практичный в использовании и также бывает двух видов.

Домкратный пресс

Такой аппарат привлекает внимание прямоугольной или квадратной рамой, с упором для штока домкрата. Домкрат располагается всегда по центру сверху или снизу конструкции

Пользоваться домкратом очень просто, такая работа по силам и мужчине и женщине, потому что сил расходуется значительно меньше. Главная проблема в том, что штока домкрата на всю высоту корзины обычно не хватает. И чтобы отжать весь сок, приходится во время работы подкладывать деревянные бруски.

Интересно!
Чтобы не подкладывать бруски во время работы с гидравлическим домкратным прессом, можно купить двухступенчатый домкрат.

1. Пресс с гидроцилиндром может быть полуавтоматическим (электрическим) или ручным. Полуавтоматическая модель работает от электричества и запускается нажатием кнопки, но сырье всегда загружается вручную. Чаще всего применяется в промышленности. Такие аппараты подходят для отжима сока граната, груш, зелени, ананаса и т. д. В раме пресса имеется гидроцилиндр и насос, подающий масло к цилиндру. Объем корзин у моделей, представленных на рынке от 50 до 200 литров.

Гидравлические прессы стоят не дешево и если модели с домкратом часто приобретают для домашних нужд, то пресс с гидроцилиндром используют лишь на предприятиях по продаже свежеотжатых соков.

Фото Комбинированного пресса

Комбинированные прессы

Подходят для отжима сока из яблок, винограда и других ягод, овощей, фруктов. В таких моделях имеется и винт, и гидравлический домкрат. При первом отжиме используется винт, а при втором – домкрат. Такой аппарат намного упрощает отжим и ускоряет процесс, но и стоит не дешево.

Ленточный пресс для отжима сока

Это автоматические модели прессов, которые используются на больших производствах. Они монтируются на линиях по изготовлению сока и действуют в автоматическом режиме. Их эффективность высока, но в быту их использовать нельзя.

Гидропресс

Это полуавтоматический аппарат. В данной конструкции применяется давление воды в водопроводе. Когда фрукты засыпаны в корзину для сырья, она покрывается крышкой. Посередине корзины есть каучуковая мембрана, что под давлением воды увеличивается и отжимает сок.

Пресс подобного типа хорошо работает. Объемы корзин бывают от 20 до 200 литров, но, несмотря на это, такие механизмы намного дороже винтовых или гидравлических. Лишь в случае, если напиток производится для продажи, аппарат сможет окупить свою стоимость. Кроме цены нужно учитывать и то, что каучуковая мембрана иногда рвется и приходится ее заменять. А чтобы аппарат работал, необходим водопровод с давлением в 2-3 атмосферы.

Фото Ленточного пресса

Необходимые материалы и инструменты

Для создания пресса для яблок своими руками необходима база начальных инструментов и материалов. Самостоятельное создание конструкции позволяет сэкономить средства, затраченные на покупку профессионального оборудования. Такие препараты рассчитаны на большой объем продукции, с которым не справляются обычная соковыжималка или мясорубка.

Рекомендуемыми материалами являются заготовки, изготовленные из дуба, березы или бука. Эти породы являются биологически неактивными, поэтому их использование не сказывается на вкусе готового отжатого продукта. Если использовать древесину ели или сосны, вкус отжатого сока может изменяться.

Набор необходимых инструментов и материалов отличается в зависимости от выбранного типа конструкции. При желании выполнить пресс для отжима сока из яблок исключительно из деревянных составляющих используется меньшее количество расходных материалов, отсутствует необходимость использования сварочных аппаратов.

Для работы понадобятся:

• листы металла;
• древесина;
• металлические рейки;
• винт;
• гайки;
• сварочный аппарат;
• электроды;
• саморезы, гвозди, шурупы.

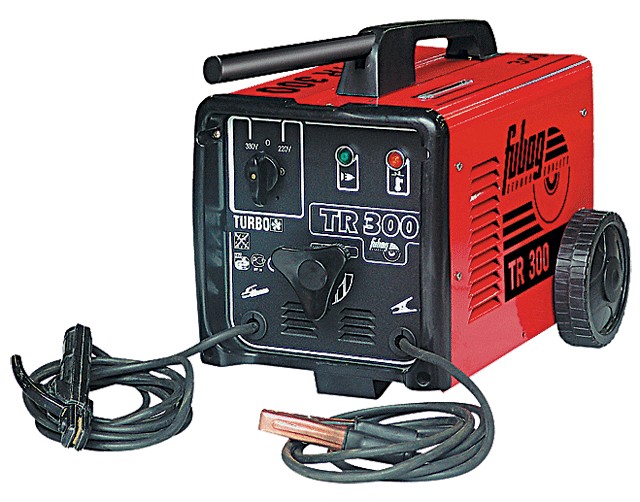

Сварочный аппаратЭлектродыЗаготовка из листа нержавеющей стали с просверленными отверстиямиДренажная решетка для пресса – только дерево, а не ДСП

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;
• Металлический уголок 40-50 мм – 3200 мм;
• Дубовые рейки 40х25х400 мм – 50 шт;
• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Материалы изготовления

Для производства таких приборов обычно используют дерево или нержавеющую сталь. Последний вариант ценится за практичность и простоту эксплуатации. Такие соковыжималки холодного отжима легко мыть, на них не остается следов сырья. Деревянные емкости, наоборот, впитывают сок, меняют свой окрас. Отмыть их можно только с помощью щетки — и все равно со временем пигмент от ягод и овощей будет впитываться. Если дерево не досушить, оно вберет посторонние запахи, может появиться плесень.

Справедливости ради стоит отметить, что нержавеющая сталь тоже небезупречна. При некачественной обработке она может вступить во взаимодействие с кислотами сырья, придавая конечному продукту неприятный привкус. Но даже если отбросить этот аргумент, для многих дерево ближе просто потому, что оно привычно. С ним приятнее работать, его использовали многие поколения. Еще одно достоинство материала — натуральность.

ДеревоНержавеющая сталь

Делаем пресс для винограда своими руками

Как металлические, так и деревянные прессы можно приобрести в любом специализированном магазине. Но при желании их можно сделать собственными силами, получив не менее качественный и эффективный прибор.

Для того, чтобы сделать металлический пресс нужно:

• Приготовить две цилиндрические емкости разного диаметра – меньшая будет корзиной для ягод, а большая предназначена для сбора сока. Для этого прекрасно подходит бак из стиральной машинки.
• В емкости с меньшим диаметром делаются отверстия в шахматном порядке.
• Подготовить прессующий орган, в качестве которого может быть использован фланец, а также стержень с резьбой, например, винт от водопроводной задвижки. Фланец приваривается к нижней части винта.
• К верхней части винта приваривается головка с отверстием для рычага, благодаря которому будет работать вся система.
• Из металлических профилей сварить П-образную раму, которую можно как забетонировать в основание, так и крепить к любой поверхности болтами.
• Вварить в горизонтальную балку рамы гайку, которая будет работать в паре с винтом.
• Сделать прямоугольный поддон с бортами и небольшим скосом (или же трубочкой) для слива сока.

После приготовления всех элементов конструкции, можно приступать к ее сборке. Для начала выбранным способом закрепляется рама, после, в нее вкручивается винт, и только потом к нему приваривается головка с рычагом. Под раму устанавливается сначала поддон, а уже на него ставятся вставленные друг в друга емкости. В малую емкость помещается виноград или другие ягоды, а затем в нее опускается фланец, путем приведения в движение упорного механизма. По мере выдавливания сока, фланец все больше опускается, обеспечивая необходимую силу надавливания.

Правила применения

После изготовления пресс можно поместить и закрепить к любой опоре. Перед работой давилку для винограда необходимо установить на ровную поверхность и хорошо зафиксировать.

Ручную дробилку нужно установить на емкость для сбора мезги. Для этого можно использовать бочки или баки, сделанные из пластика или нержавеющей стали. Для получения сока в загрузочный ковш загружают ягоды. Оттуда они высыпаются на валки. На дно корзины необходимо поместить прочную салфетку, из которой затем удаляют жмых.

При вращении ягоды измельчаются, а затем и превращаются в массу наподобие пюре, из которой выходит сок. Перед тем как загружать ягоды в приемный ковш, их снимают с грозди и хорошо промывают. Снимать кожицу с ягод не надо, благодаря ей сок имеет приятный аромат.

Купили мы её на Украине, по объявлению. Называется она в простонародье виноградодавилка. Для себя мы её определили, как пресс для получения сока из винограда, или просто пресс для винограда. Объявление о продаже пресса дал человек, который в советские времена сам на заводе мастерил, как многие в те времена.

Особенности конструкции и преимущества использования

На сегодняшний день в продаже представлены различные варианты конструкции виноградного пресса. Но в основе каждого лежат такие узлы:

• Основание, в которое включены корзины для ягод и рама.
• Нажимной прибор, например, вал или же домкрат.
• Прессующий поршень.
• Поддон для сбора отжимающегося сока.

Любая модификация пресса представляет собой нажимное устройство, в результате работы которого сок отжимается и перенаправляется в отдельную емкость. По своему типу они могут быть:

• Механическими, отличающимися компактными размерами и доступной стоимостью. Прибор представляет собой станину из чугуна и корзину для фруктов, его действие основано на использовании физических сил винодела. После подкручивания прессующего поршня, он опускается ниже, давя ягоды. Производительность такого аппарата не слишком высока и поэтому он рекомендуется для приготовления вин в домашних условиях.
• Электрическими – более сложное устройство, изготавливаемое из нержавеющей стали. Необходимое давление обеспечивает гидравлический или пневматический пресс. Для них характерна высокая производительность, благодаря которой электрические прессы применяются на заводах или же частных крупных винодельнях.

Преимущества использования фильтр-пресса для вина очевидны:

• Позволяет получить максимальное количество сока, что особенно актуально при необходимости работать с малосочным сырьем.
• Выдавленный сок содержит большее количество микро- и макроэлементов, так как он меньше контактирует с кислородом и не нагревается.
• Пенообразование практически полностью отсутствует.
• В процессе отжима не повреждаются косточки, кожица и гребни, благодаря чему сусло не горчит.
