Ракетная печь длительного горения своими руками

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Самым сложным этапом, предваряющим сборку, является расчет тепловой мощности устройства. Умельцы рекомендуют использовать готовые чертежи с указанием исходных материалов, при выборе схемы нужно сопоставить потенциальные размеры печи и отапливаемую площадь.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

• печь-плита,
• с водяным контуром,
• с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь ракета может быть оснащена варочной поверхностью

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Правила топки ракеты

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста

При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
Как и обычно, сила тяги регулируется поддувалом

Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

Почему я выбрал именно ракетную печь

Теперь несколько слов о ракетных печах. Сразу хочу заметить, я купил печь не потому, что ленился самостоятельно собрать подобное устройство, а могу, а потому что самодельные модели просто-напросто требуют много временных затрат. И не факт, что получится с первого раза, сделать эффективную конструкцию. А мне в первую очередь нужно было обогреть дачный домик, да и использовать ракетную печку непосредственно для приготовления пищи.

Выпускается несколько типов ракетных печей, каждая из них хороша по своему, здесь уже нужно выбирать самостоятельно, исходя из своих потребностей

При выборе важно учесть, как будет использоваться прибор, что вы от него хотите?. Например, модель «Пекарь», «Помощник» и «Кормилец» — это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды

Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши

Например, модель «Пекарь», «Помощник» и «Кормилец» — это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды. Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши.

А вот ракетная печь «Хозяин» и «Полесье» с дополнительной насадкой — это уже, как отопительный вариант для летних и садовых домиков, дач, так и печка для приготовления еды.

Хотя, еще одна фишка, в том, что они придумали и делают различные насадки к печам, Тем самым можно существенно увеличить функционал уже приобретенных конструкции.

Имеются в каталоге производителя и другие варианты изделий, а так же универсальные комплекты печей, которые невероятно экономные в расходе топлива, компактные и удобные в эксплуатации на природе.

Надеюсь, моя информация сможет вам пригодиться! Спасибо за внимание!

И чтобы не отступить от темы приготовления и рецептов, вот видео рецептик с использованием одной их ракетных печей.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

2 Виды реактивных отопительных установок – что нужно вам?

Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.

Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.

Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона

Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:

1. 1. Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
2. 2. В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
3. 3. Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
4. 4. Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
5. 5. Надеваем второе ведро на печку.
6. 6. Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.

Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку

Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока

Чертежи реактивной печи из газового баллона и других видов

Печи длительного горения делятся на стационарные и мобильные. Мобильные печи используют в походах, пикниках, на природе для нагрева и приготовления пищи. Стационарные применяют для обогрева дома, хозяйственных построек, теплиц, гаража. При этом выделяют 4 типа конструкций.

Виды реактивных печей:

• Самодельная походная печь из металлических труб, ведер, банок;
• Реактивная конструкция из газового баллона;
• Кирпичная печь с металлической емкостью;
• Печка с лежанкой.

Переносная конструкция оборудована с отрезков трубы. Единственное отличие касается установленной перегородкой для зольника. Для нижней части могут использовать колосниковую решетку.

Прибор из газового баллона более трудный в постройке, но значительно увеличивает КПД. Для монтажа конструкции необходима бочка или газовый баллон. Дрова в топке сгорают из-за притока кислорода загрузкой через специальное окно.

Догорают газы в трубе, которая размещена внутри конструкции, за счет подачи вторичного воздуха. Усиливается эффект путем утепления внутренней камеры. Горячий воздух помещается в колпак, а дальше во внешнюю камеру. Через дымоход продукты горения удаляются.

Комбинированная модель из кирпича и металла – это стационарная конструкция. Благодаря высокой теплоемкости дровяная печь накапливает и отдает тепло в течение нескольких часов. Именно поэтому такой конструкцией отапливают жилые помещения.

Ракетный агрегат с лежанкой – это усовершенствованный прибор, который способен дольше сохранять тепло. Так как часть тепла выходит через дымоотвод, то увеличили его длину. За счет быстрого иссечения горячих газов и большего дымоотвода и решилась эта проблема.

Так получаются массивные печи с лежанкой, которые схожие на диван или кровать. Это стационарные устройства из кирпича или камня. Благодаря уникальной конструкции печь способна удерживать тепло всю ночь.

Принцип действия и конструкция

Печь-ракета получила свое название из-за отдаленной схожести с конструкцией реактивного двигателя, а еще благодаря ревущему звуку, возникающему в определенном режиме работы обогревателя. Печки подобного рода мастера-умельцы сваривают своими руками из баллона либо выкладывают из кирпича. В последнем случае в дополнение к отопительному агрегату сооружают лежанку, пропуская сквозь нее дымовые газы.

Для своей работы ракетные печи используют 2 принципа, присущие другим конструкциям дровяных отопителей:

Принцип действия ракетной печи.

• естественное движение газов при нагреве и охлаждении;
• пиролизное сжигание твердого топлива.

Естественное движение газов применяется в двухколпаковых печах, где продукты горения выходят в дымовой канал только после того, как отдали свое тепло кирпичным стенкам. Данный принцип дает огромное преимущество, благодаря ему отопительный агрегат способен функционировать при минимальной тяге в дымоходной трубе. Выделение и сжигание пиролизного газа — это способ более эффективно использовать энергию топлива.

Печь-ракета состоит из 3 каналов — одного горизонтального и двух вертикальных. Горизонтальный канал является топливником, куда сверху вставляются дрова. В него подается первичный воздух и происходит горение с выделением пиролизных газов. Эти горючие газы догорают в вертикальном канале, поднимающемся кверху и заканчивающемся колпаком. Под ним происходит теплообмен с окружающей средой, после чего продукты горения охлаждаются, становятся тяжелее и опускаются во второй вертикальный канал, ведущий наружу.

Печь с водяным контуром.

Из-за того, что остывающие дымовые газы вытесняются из-под колпака новыми горячими массами, ракетная печь действует практически без дымоходной тяги. Горизонтальный и первый вертикальный канал выкладывается из кирпича, а сверху на него устанавливается железная бочка, играющая толь теплообменника. Просвет между ее стенками и кирпичной вертикальной шахтой является вторым каналом, через который газы покидают отопитель.

Существуют варианты конструкций и чертежи, где вместо опрокинутой железной бочки печь — ракета может оснащаться многоходовым стальным теплообменником. В нем продукты горения совершают несколько ходов в разных направлениях, попутно отдавая тепло. Но подобная конструкция выглядит менее эстетично и вряд ли подойдет для жилого помещения.

Ракетная печь может усовершенствоваться своими руками путем дополнительного использования теплоты продуктов горения. Для этого их не выводят сразу в дымоход, а пропускают через кирпичные каналы лежанки. Правда, в этом варианте дымоходная тяга уже необходима, потому что силы естественного перетока газов будет недостаточно.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Принцип работы и преимущества конструкции

Название устройства говорит само за себя. Действительно, принцип работы такой печи напоминает функционирование ракетного двигателя, работающего на твердом топливе. Кратко его можно описать таким образом:

1. Дрова и уголь закладываются в вертикальный бункер, после чего раскаленные газы поднимаются вверх.
2. Газы попадают в так называемую зону дожигания – здесь они подвергаются вторичному горению из-за сильно разогретого пространства.
3. Дожиганию способствует не первичный, а вторичный воздух, поступающий через дополнительный канал подачи.
4. Далее газы следуют по сложной системе дымоходов, которые монтируют в капитальных конструкциях с целью полного прогрева всех помещений.

Подобная конструкция дает довольно много ощутимых преимуществ по сравнению с обычной печью:

1. Газы сжигаются полностью – промежуточных продуктов горения практически не образуется. Это позволяет, с одной стороны, извлечь энергию из топлива по максимуму. А с другой – углекислый газ и вода не засоряют внутренние поверхности труб и дымоходов, благодаря чему чистить их гораздо проще.
2. Благодаря разветвленной, достаточно протяженной системе дымоходов одна печь способна протопить целый дом стандартных размеров (100-150 м2). К тому же тепло от нагрева держится 6-7 часов.
3. Конструкция безопасна, поскольку риск проникновения продуктов горения исключается – все промежуточные продукты окисляются воздухом полностью. Таким образом, в печи не образуется угарного газа, он переходит в углекислый.
4. Собрать конструкцию можно довольно быстро и по сути бесплатно – например, из обычной трубы или старого пустого газового баллона печь ракета конструируется за несколько часов. Наиболее простые варианты показаны на фото.

Печь многофункциональна: несмотря на простоту конструкции, она способна не только обогревать помещение, но и позволяет готовить еду, а при желании можно обеспечить и теплое спальное место. На рисунке приведен походный вариант, который предусматривает возможность готовки пищи в полевых условиях.

Конечно, есть у этой конструкции и определенные недостатки, однако их немного:

• Прежде всего, разгоревшуюся ракету не стоит оставлять без присмотра – но строго говоря, это правило применимо ко всем печам. Если газы создают слишком высокое давление, прогрев может резко усилиться, что потенциально может вызвать пожар.
• В печь на реактивной тяге не стоит закладывать даже едва влажную древесину. Из-за паров воды промежуточные продукты сгорания не смогут догореть до конца, в итоге возникнет обратная тяга, и пламя ослабеет.
• Наконец, в случае с баней ракета не подойдет. Имеется в виду, что конструкция не годится для парилки, прогрев которой осуществляется за счет инфракрасного излучения. А подобного излучения ракета дает явно недостаточно.

Наглядное описание устройства печи ракеты можно увидеть здесь.

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Принцип работы

Несмотря на то, что реактивная печь из газового баллона устроена достаточно просто, её работа построена на передовых методах получения тепла при сжигании топлива:

• свободной циркуляции нагретого воздуха и газов. Дрова в её топке горят за счёт естественной тяги, образующейся при притоке кислорода через отверстие в нижней части конструкции (поддувало);
• дожигания выделенных в процессе горения топлива древесных газов (пиролиз). Часть топлива, преобразованная в газообразное состояние, догорает в дополнительном теплообменном устройстве и горизонтальном участке дымоотводного канала, расположенного сразу за топкой. Древесный газ в нём движется медленнее, чем в вертикальном канале, а толстый слой теплоизоляционного материала не даёт им остывать, что позволяет процессу распада и дожигания осуществляться в более полном объёме.

Вертикальная труба в печи ракета из баллона устанавливается над топкой, согласно чертежу, и также изолируется. Процесс пиролиза при сжигании дров значительно повышает КПД печи.

Принцип работы

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Кладка — главный этап работ

Печь-ракета — сооружение неприхотливое, поэтому скрупулезно выверять каждый размер и уклон нет нужды

Выполняя кладку, важно соблюсти следующие требования:

• кирпичные каналы должны быть герметичны;
• внутренние поверхности каналов делаются гладкими, без всяких выступов и остатков раствора;
• вертикальный канал делается с таким расчетом, чтобы на него свободно надеть трубу ДУ450 и оставить место для утеплителя.

Приготовив кладочный раствор, необходимо выложить 1 ряд печи на фундаменте. Он выполняется обычной ложковой кладкой сплошным слоем и будет служить днищем топливника. Следующие 3 ряда формируют стенки горизонтального канала шириной 200 мм и высотой 300 мм. Для этого кирпичи второго ряда укладываются по краю фундамента на постель, а третьего и четвертого — на ложок (иначе, на широкую часть и на ребро соответственно).

//www.youtube.com/watch?v=n1Vo-uDCF30

Следующий ряд кирпичей перекрывает середину канала, оставляя по бокам 2 прямоугольных проема размерами 20×20 см и 25×20 см. Кирпичи перекрытия ставятся на ложок вплотную друг к другу, поскольку они будут нести нагрузку от грунта и полов. Проем меньшего сечения образует переход в вертикальный канал, большего — дверцу топливной камеры.

Поскольку ракетная печь — строение немассивное, то для возведения вертикального канала кирпичи можно класть на ложок (на ребро) таким образом, чтобы их плоскости перекрывали одна другую и образовывали шахту размером 200×200 мм. Необходимо своими руками уложить 9 рядов кирпича, тщательно контролируя вертикаль. По окончании кладочных работ раствору нужно дать время высохнуть (1-2 суток).

Подбор материалов для строительства

Наиболее распространенный вариант отопительной ракетной печки — кирпичные каналы, заложенные в землю ниже уровня пола. Для ее строительства своими руками потребуются следующие материалы:

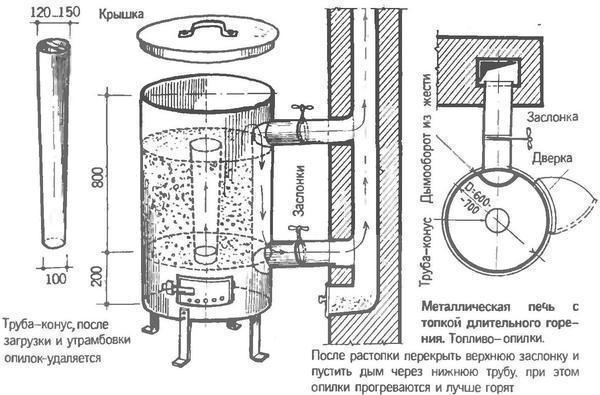

Схема печи с размерами.

• в идеале — кирпич шамотный (огнеупорный), но подойдет и керамический полнотелый;
• огнестойкая шамотная глина;
• песок;
• стандартная металлическая бочка вместительностью 200 л;
• огнестойкая эмаль для металла в аэрозольном баллончике;
• труба стальная тонкостенная диаметром 45 см или жестяные ведра;
• огнеупорный насыпной утеплитель — щебень керамзитовый либо вермикулитовый;
• портландцемент М-400, песок и гравий — для фундамента;
• арматура «рифленка» диаметром 8-10 мм;
• деревянные планки на опалубку.

Снаружи печь-ракета отделывается любыми доступными средствами, не боящимися высоких температур, например, белая глина. Если ракетная печка будет строиться из керамического кирпича, то можно использовать обычный глиняно-песчаный раствор, смешанный в пропорции 1:2. Наиболее приемлемый вариант — приобрести сухую строительную смесь, предназначенную для кладки кирпичных печей.
