Изготовление самолета из фанеры

Технология создания летательного аппарата

Процесс изготовления всех деталей и сборки модели самолета должна вестись поэтапно, следующим образом:

Быстрая сборка крыла

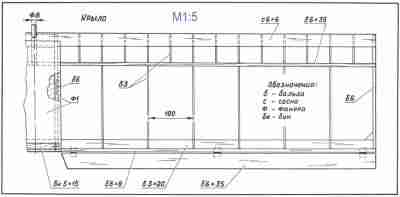

Сборочный чертеж крыла

Первым делом исключите использование готовых: панели зашивки полотна, боковых штырей или стенки между лонжеронами.

В процессе изготовления должна быть реализована следующая инструкция:

• Все детали лонжерона (кромки, полки и нервюры) соберите при помощи булавок;
• Обработайте эпоксидной смолой для фанеры или циакрином все швы;
• Дождитесь, пока клей затвердеет;
• Спрофилируйте заднюю кромку конструкции и сделайте в ней углубление для установки панели зашивки центрального полотна;
• Далее вклейте оставшиеся детали;
• При помощи рубанка и наждачной бумаги обработайте переднюю кромку;
• Произведите обтяжку достаточно жесткой пленкой.

Фюзеляж

Схема сборки фюзеляжа

Изготовление данной конструктивной детали также не составит труда.

1. Бортовые панели – бальза толщиной 6 мм;
2. Верхняя зашивка — бальза 3 мм;
3. Нижняя зашивка – фанера 1 мм;
4. Шпангоут лобовой подмоторный — проклейка с обеих сторон фанерой в 3 мм;
5. Следующая пара шпангоутов и пара рулевых — фанера 3 мм;
6. Подкрыловые шпангоуты – бальза 6 мм;
7. Оставшиеся шпангоуты – бальза 3 мм.

Начинаем сборку

Борта

Начинаем работы с подготовки фюзеляжных бортов и шпангоутов:

• Бальзовые боковые панели оклеиваются усилительными элементами (зашивка носа, усиление под шпангоут задней кромки крыла, усиление под бобышку стойки шасси);
• Фанерой в 1 мм усиливаем лобовой шпангоут и верх второго шпангоута в районе отверстия под штырь для крепления крыла;
• Фюзеляж, за исключением зашивок верхней и нижней, собираем на булавках;
• Швы шпангоутов обрабатываем эпоксидной смолой;
• Производится подводка тяг управления и фюзеляж проклеивается полностью;

Оперение

Чертеж устройства оперения

Вертикальное и горизонтальное оперение следует вырезать из бальзовых пластин толщиной в 6 мм. Такое оперение может быть проклеено из пластин, правда подобное решение делается далеко не в пользу технологичности конструкции.

Винтомоторная часть конструкции

Сердце самолета – винт, располагают на стандартной пластиковой мотораме. Для того чтобы ее прикрепить к лобовому шпангоуту приклеиваются 4 грибка модели М4 с широкими шляпками, в которые впоследствии будут вкручиваться винты крепления моторамы.

На модели, изображенной на чертеже, был установлен мотор модели «Радуга-7», который прошел ряд некоторых модификаций для избавления от вибрации во время работы. Такой странный выбор был сделан в первую очередь потому, что «Радуга-7» на 100 грамм легче любого привычного мотора.

Да и к тому же его не жалко размазать по асфальту, потому что цена невысока, а если вы помните, мы строим модель для того, чтобы только учиться управлять самолетом, поэтому падения неизбежны.

Доукомплектовываем модель рулевыми машинками, которые закрепляются на фюзеляже. Для того чтобы произвести их монтаж применяется стандартна трехгнездовая плата или размещаем их пазах самодельной платы из фанеры.

https://youtube.com/watch?v=FZwWgyeMU2o

Детские качели

При сооружении качелей дюже значимо соблюдать технику безопасности. Опоры обязаны быть крепкими, а крепеж дюже верным. Также рассматривайте присутствие свободного места перед качелями и позади них. Для опор возьмите два толстых бруса длиной около 3 метров. Обработайте его антисептической пропиткой. Выройте две ямы, приблизительно 50 см глубиной. Установите брус и залейте бетоном либо цементом. Позже высыхания раствора прикрепите сверху опор металлическую водопроводную трубу. К перекладине привяжите веревку с сиденьем. Если сиденье деревянное, постарайтесь придать его углам закругленную форму. Комфортно применять для качелей детское автомобильное сиденье.

Как сделать своими руками?

Подготовив сырье для изготовления модели самолета из фанеры, необходимо распечатать подходящий чертеж в нужном масштабе. Для начинающего моделиста правильнее будет воспользоваться копировальной бумагой и перевести изображение на древесный лист. Раскройка деталей проводится таким образом, чтобы на каждой части фанеры находилась либо один крупный, либо несколько маленьких элементов. Детали выпиливаются лобзиком с учетом припуска, составляющего от 0,5 до 1 миллиметра. В принципе можно с этой целью воспользоваться и лазером. В тех точках, где необходимо прорезать фанерное полотно насквозь, необходимо сначала поработать дрелью, просверлив стартовые пазы, после чего, расположив внутри полотно лобзика, осуществить пропил.

Как правило, создание заготовок начинают с фюзеляжа, длина которого предусматривается приблизительно на 10 миллиметров больше, чем длина крыльев. С корпусом самолета можно поэкспериментировать, придав ему любую желаемую форму. На фюзеляже сразу делаются шиповые соединения для крыльев. Сами же крылья принято делать длиной 30 сантиметров и с шириной, составляющей от 8 до 10 сантиметров. Если делается две пары крыльев, то нижние должны оказаться где-то на 10 миллиметров короче, чем верхние. Нельзя забывать про стойки, являющиеся элементами поддержки, и стабилизатор.

Края вырезанных элементов обязательно обрабатываются наждачкой. Подойдут для этого губки 60 и 180 зернистости. При шлифовке необходимо следовать форме сечения. Для избавления от острых углов можно дополнительно снять небольшую фаску. Составляющие соединяются в соответствии со схемой, соединяя выступы и проемы. Как правило, сначала, в хвостовой части самолета, закрепляется стабилизатор, после чего устанавливаются верхние крылья.

Для надежной фиксации фанерные кусочки смазываются клеем и зажимаются струбцинами, чтобы предотвратить их смещение. Дополнительно можно промазать все стыки уже собранной конструкции и оставить ее просушиваться. Если это заложено в инструкции, то внутри корпуса монтируется двигатель. По завершению сборки корпуса, кабина самолета покрывается специальным колпаком, изготовленным из пластика или любого другого прозрачного материала. Шасси собирается из алюминиевых линеек или пружинной проволоки, а также пары колесиков от детских игрушек.

Более или менее серьезная конструкция не обойдется также без руля высоты

Собирая данную деталь, важно помнить о необходимости усиления соединительной перемычки при помощи тонкой алюминиевой полоски или же угольных трубок. В первом случае усилитель можно посадить на клей, а во втором – потребуется дополнительное использование скотча

Выровнять руль высоты удастся, задействовав подкосы, роль которых выполняют тонкие спицы. Капот можно соорудить из потолочной плитки, вырезанной в форме прямоугольника со сторонами 7 и 30 сантиметров. Получившийся фрагмент прикладывается к носу самолета, оборачивается и проклеивается скотчем.

В качестве отделки моделистам предлагается тщательно отшлифовать всю конструкцию, убрать остатки клея и обработать поверхность грунтовкой. Затем потребуется окрасить (2-3 раза) корпус в какой-то базовый оттенок. Задействовав яркие краски, поверхность самолета рекомендуется украсить абстрактными линиями, либо же скопировать рисунок реально существующей модели. Аккуратности и ровности линий удастся добиться, если воспользоваться бумажным скотчем.

из дерева

Теперь, когда вы овладели информацией о том, как сделать самолет из дерева различными способами, можно выбрать любой из вариантов и доработать его по своему желанию.

Конструкцию можно сконструировать и самостоятельно, однако для этого нужно будет проштудировать издания по конструкции современных самолетов. Полезными могут оказаться различные программы виртуального проектирования.

Если у вас не получилось найти сухой материал, листы фанеры можно подготовить самостоятельно, выдержав две-три недели в помещении с низкой влажностью и не изменяющейся температурой.

Если вы никогда не делали и не знаете точно, как сделать самолет из дерева, тогда беритесь за работу лишь в том случае, если знаете, какой будет будущая модель, или тогда, когда ее аэродинамические свойства не важны (изготовление детской игрушки).

При изготовлении декоративной модели или игрушки следует избавиться от острых углов, сняв фаску.

Если вы работаете над моделью, предназначенной для полетов, тогда отдельное внимание стоит уделить точному позиционированию хвоста и крыльев. Ведь именно от них зависят аэродинамические свойства

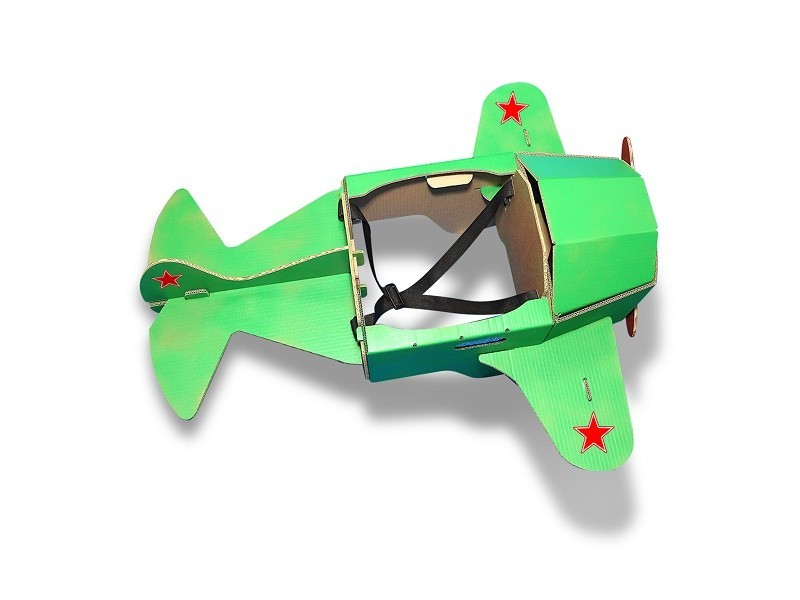

Самолет из коробки

Картонные коробки от обуви, бытовой техники и прочего часто хламится в доме. Отличный вариант использования ненужного материала — создание модели самолета. Она не сложная, так что справится и ребенок.

Для такой поделки самолета из картона своими руками нам потребуется: коробка от обуви или бытовой техники, канцелярский нож, скотч узкий и при желании краски.

Для начала делаем из картона от коробки длинный параллелепипед с одной зауженной стороной. Далее делаем в широкой стороне иллюминаторы и двери.

Теперь из картона от коробки мастерим хвост самолета, крылья, пропеллер. Хвост необходимо закрепить в отверстиях, которые проделываются с узкой стороны корпуса самолета.

Крылья и пропеллер приклеиваются при помощи скотча. Теперь остается сделать только шасси. Для него понадобятся две полосы картона, которые между собой соединяются еще одной полосой.

• Поделки из ватных дисков — красивые идеи и советы как сделать украшения и игрушки своими руками (70 фото)

• Новогодние поделки своими руками: 70 фото идей и мастер-класс изготовления поделок на праздник

• Поделки ко дню матери — как сделать своими руками простые и красивые оригинальные украшения и игрушки (130 фото + видео)

Делаем модели из фанеры

Изготавливать модели самолетов из фанеры своими руками, и не только самолетов, было популярным занятием школьников в советское время. Чертежи и схемы моделей печатались в журналах «Юный техник», а кружки авиамоделизма были практически в каждом Дворце пионеров. Каждый уважающий себя подросток сделал хотя бы одну модель самолета из фанеры лобзиком. Предлагаем вам вспомнить детство и сделать самолет из фанеры. В качестве прототипа выбрана модель легендарного пикирующего бомбардировщика Пе-2.

Предлагаем для сборки, опубликованный в приложении к журналу «Юный техник» за 1980 год (№2), проект, но вы, разумеется, можете выбрать любой проект из тех, что вам понравится. Самолет из фанеры толщиной от 1,5 до 4 мм, из нее выполнены основные детали корпуса, нервюр, хвостового оперения. Конечно, лучше иметь специальную фанеру для моделизма.

Хроника пикирующего бомбардировщика

Пе-2 – грозная боевая машина времен Второй мировой войны. Разработкой самолета занялись еще в 1938 году в конструкторском бюро НКВД. Автор проекта авиационный инженер В.М. Петляков. Серийный выпуск самолета начался в 1940 году на Казанском авиационном заводе.

• размах крыльев – 17,13 м;
• длина – 12,66 м;
• мощность двигателей – 2х1100 л.с.;
• площадь крыла – 40,5 м²;
• экипаж – 3 человека: пилот, штурман, стрелок;
• максимальная скорость – 540км\ч;
• высотный потолок – 8700 м;
• боевая нагрузка – до 1000 кг (в бомбоотсеке и на внешней подвеске);

Самолет Пе-2 выпускался с 1941 по 1945 годы. С эксплуатации окончательно был снят в 1954 году.

С чего начать

Изготавливать самолет из фанеры своими руками начнем с построения рабочего чертежа деталей. Чтобы сделать чертеж самолета из фанеры можно взять миллиметровую бумагу. Пользуясь сеткой 32х32 мм, вычертите корпус самолета, изображение которого показано на фото 1. Чертеж концевой нервюры крыла показан на фото 2. Эту деталь вычерчиваем по сетке 10х10 мм.

Что и как делать

Для изготовления фюзеляжа потребуется две детали из фанеры. Выпиливание лобзиком элементов нужно производить аккуратно. Если нет стационарного станка лобзика, то лучше применять ручной. Между фанерными деталями сделаем вкладыш из плотного пенопласта. Прозрачный фонарь кабины пилота можно сделать из тонкого листа оргстекла.

Для стабилизаторов и рулей высоты можно взять, если есть, пластины из липы, толщиной 4 мм или сделать их тоже из фанеры. Для изготовления лонжеронов и передней и задней кромок крыла лучше иметь липовые рейки, толщиной 5х27, 15х15 и 5х20 мм. Из фанеры толщиной в 2 мм выпилите нервюры. Соединение лонжерона и нервюр показано на фото 3. Соберите и склейте элементы крыла. Присоедините получившиеся детали крыльев к корпусу, аккуратно пропилив пазы. После этого можно прикрепить мотогандолы. Если в мотогандолы установить двигатели, то в конце работы можно не только любоваться полученным результатом, но и отправить модель самолета в полет на корде. Для этого подойдут микродвигатели, объемом до 2,5 см³.

Для стоек шасси возьмите стальную проволоку диаметром 4 мм. На фото показана конструкция стоек. Подкосы шасси и кронштейн для оси колеса можно спаять из трубки. Колесо имеет разборную ступицу, вращающеюся на втулке. Само колесо можно выточить из резины. Подобная же конструкция у хвостового колеса.

Собранную модель самолета обрабатываем мелкой наждачной бумагой. Оклейте корпус и крылья по нервюрам бумагой. Для этих целей подходит микалентной бумагой. Микалентная бумага (бумага БДХ) изготавливается из хлопка и имеет длинные волокна. Затем покройте все лаком на два слоя. После высыхания закрепите оставшиеся детали – пулеметы, бензобаки, рулевую тягу. С учетом схемы самолета, окрасьте его нитрокраской.

Итоги

Выпиливание из фанеры самолета, его сборка и настройка для полета – увлекательный процесс, но требующий кропотливой работы. Зато изделие станет прекрасным подарком ребенку, если, конечно, вы сможете отдать свое творение в маленькие ручонки, способные в мгновение ока превратить прекрасное изделие в груду фанерных щепок.

Возможно, если привлечь к работе самого мальчика, тогда срок изготовления, конечно, увеличится, но, кто знает, может, вы растите нового авиаконструктора?

Все фото из статьи

Модели самолетов из фанеры своими руками делают мастера во всем мире. При этом сложность моделей может быть самой разной, начиная от простейших детских игрушек и заканчивая управляемыми изделиями, способными на повторение фигур высшего пилотажа.

Естественно, настолько трудоемкую задачу сможет осилить только опытный мастер, так что мы начнём осваивать технологии, применяемые в авиамоделизме, с наиболее простых схем.

Самолет из картона

Для создания данного варианта самолета понадобится картон голубого цвета, коробок из-под спичек, ножницы, клей «Момент», пробка. Берем трафарет и вырезаем все детали самолета, из которых потом будем его создавать. Берем коробок из-под спичек и приклеиваем его к основе самолета. Из картона необходимо вырезать одну небольшую полоску, которую затем приклеиваем к основанию самолета. Заготовки одинакового размера затем приклеиваем поверх спичечного коробка с другой стороны. Чтобы создать хвост, необходимо вырезать полоску габаритами 50 миллиметров на 10 миллиметров. Края закругляются с обеих сторон. Получившуюся полоску необходимо разделить на три равные части. Каждая полоска должна равняться 15 миллиметров. Чтобы это сделать, требуется задействовать канцелярский нож.

Берем пробку из-под вина. При помощи канцелярского ножа отрезаем небольшой кружочек. Далее наносим немного клея на поверхность отрезанного куска пробки и приклеиваем его к самолету. Затем необходимо создать пропеллер. Его создание описано по типу деревянного самолетика. Берем иголку, которой необходимо проколоть пробку. Затем прикрепляем все детали к основе самолета. Из нескольких листов цветной бумаги создаем небольшие цветочки. Для этого необходимо взять декоративный дырокол. Данные листочки необходимо наклеить на всю поверхность самолетика.

Обратите внимание!

• Поделки из лего – что можно построить из конструктора, способы использования конструкций и удачные идеи применения кубиков
• Поделки для сада: лучшие идеи и мастер-класс создания фигурок и композиций своими руками
• Поделки из киндер яиц: что можно сделать из контейнера. Изготовление необычных игрушек своими руками

• https://fb.ru/article/294623/aviamodelirovanie-svoimi-rukami-kak-sdelat-samolet-iz-dereva
• https://criptopia.ru/dveri/modeli-samol-tov-iz-dereva-svoimi-rukami-chertezhi-samolet-iz/
• https://provolp.ru/cvetovaya-gamma/kak-postroit-samolet-iz-dereva-samolet-iz-fanery-instrukciya-i/
• https://korneich.ru/craft/kak-postroit-samolet-svoimi-rykami-cherteji-materialy-instrykcii
• http://sdelais.ru/kak-skonstruirovat-derevyannyj-samolet.html
• https://mir24.tv/news/14650596/soberi-sam-iz-chego-mozhno-sdelat-svoi-letatelnyi-apparat
• http://sdelatlegko.ru/podelka-samolet/

Получение знаний

Построить самолет своими руками — это трудоемкое и длительное занятие, однако оно вовсе не такое трудное, как кажется на первый взгляд. Многие начинающие мастера, которые хотели бы попробовать своим силы, думают о том, что они не умеют красить, клепать и варить. На самом же деле обучиться всем этим навыкам достаточно просто, потребуется лишь немного времени.

Здесь важно рассматривать задачу в таком ключе. Домашний самолет, своими руками построенный, — это механическое устройство с минимальным набором электрики, а также полным отсутствием сложных гидравлических частей

Все это можно изучить и собрать самостоятельно.

К примеру, какой двигатель на самолете? Самый стандартный двигатель для воздушного судна состоит из таких же конструкционных частей, как мотоциклетный или лодочный. Это наиболее простые и стандартные модели, которые отлично подойдут для строительства первого самодельного летательного аппарата. Далее следует практическая часть сборки. Клепка — это достаточно простой процесс, который можно освоить буквально за один день. Что касается работы со сварочным аппаратом, то здесь также все просто, придется лишь потратить больше времени на обучение, чтобы сварочные швы имели хорошие показатели и были достаточно ровными. Что касается каких-либо работ с древесиной, то она применяется в обычной жизни достаточно часто, а потому техника ее обработки, а также инструменты для выполнения всех необходимых операций не составляют труда в освоении и приобретении.

Песочница на детской площадке

Для малышей на детской площадке неукоснительно должна присутствовать песочница. Ее дозволено сделать несколькими методами из недорогих материалов.Соорудите песочницу из шины от трактора либо иной крупный машины. Застелите дно нетканым материалом, тот, что будет пропускать влагу в почву, но не даст смешиваться земле с песком. Сверху уложите шину и засыпьте сооружение просеянным речным песком.Прекрасная песочница может получиться из пеньков. Подберите нужное число пней и обработайте их антисептиком, дабы дерево не гнило. Разложите веревочку в форме песочницы на том месте, где планируете ее расположить. Вы можете пофантазировать и придать песочнице вид лодки, цветка с лепестками, самолета либо сделать легко изогнутые силуэты. Вкопайте пеньки по силуэту, тот, что обозначили веревкой. При применении толстых пеньков, расположенных на одном ярусе, у детей получатся еще и тропинки, по которым дозволено бегать либо сидеть.Постройте песочницу с поддержкой досок. Для начала выкопайте на месте, где она будет располагаться, яму глубиной около 50 см и засыпьте ее щебнем. В таком случае позже ливня песок будет стремительно высыхать. Из четырех досок и четырех брусков свинтите короб. Бруски берите достовернее, дабы их нижние концы послужили еще и ножками. Покрасьте деревянную окантовку песочницы блестящей масляной краской. На бортах вы можете нарисовать героев из мультиков либо крупные ягоды и фрукты. Вкопайте ножки в землю по силуэту ямы и засыпьте песок для игр.

ВЕРТОЛЕТ ИЗ ПОДРУЧНЫХ СРЕДСТВ

Увлечение 75-летнего авиаконструктора-любителя из Баксана сыновья и супруга не поддерживают. Время и деньги на ветер, считают они. Но, несмотря на это, жизнь Сафарби Батыргова прекрасна. Он увлечен, взволнован и уверен, что обязательно добьется своей цели.

Для воплощения мечты в ход идет все, что под рукой: дизельный двигатель старенькой иномарки, шкив и ремень безопасности от стиральной машины. Чтобы увеличить обороты двигателя великолепно подойдут детали отделки железной кровати времен 50-х годов.

Он тянется к небу и авиации еще со школьной скамьи. Но жизнь сложилась так, что нужно было помогать семье. После десятилетки Сафарби пошел работать: сначала на стройках, потом из-за болезни ног устроился банщиком.

Свой первый вертолет, правда, деревянный, он сконструировал прямо во дворе бани. Но летать ему не позволили, а вертолет в целях безопасности изъяла милиция. С тех пор прошло тридцать лет. Теперь на смену деревянной пришла железная птица.

«Расчеты у меня все в голове! Ни одного чертежа нет. Все я знаю!» — уверен конструктор.

Однако вероятность того, что детище Сафарби хотя бы на полметра поднимется над землей, очень низка. Тем не менее, свой первый полет конструктор намерен осуществить во что бы то ни стало.

Изготовление модели

Подготовительный этап

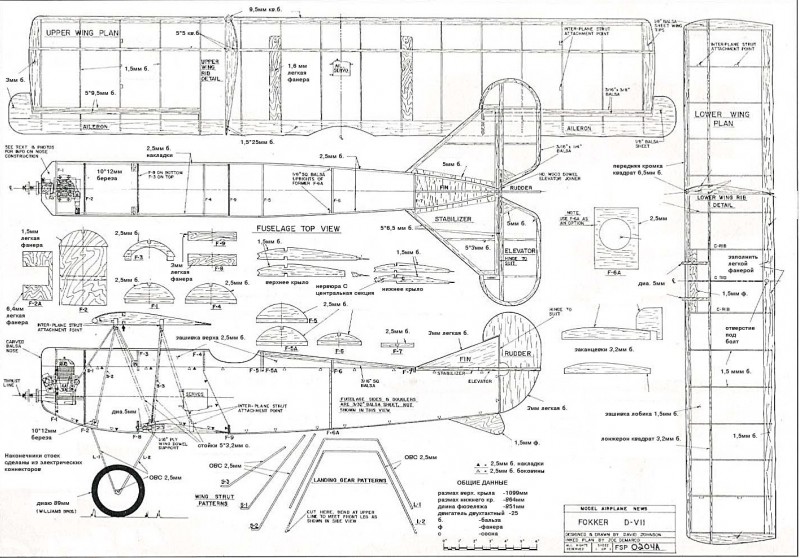

Итак, сырье у нас есть, и теперь нам нужна выкройка – чертеж самолета из фанеры. Если ранее мы не имели дела с авиамоделизмом, то стоит начинать знакомство с основными методиками по готовым схемам, которые в изобилии представлены в сети.

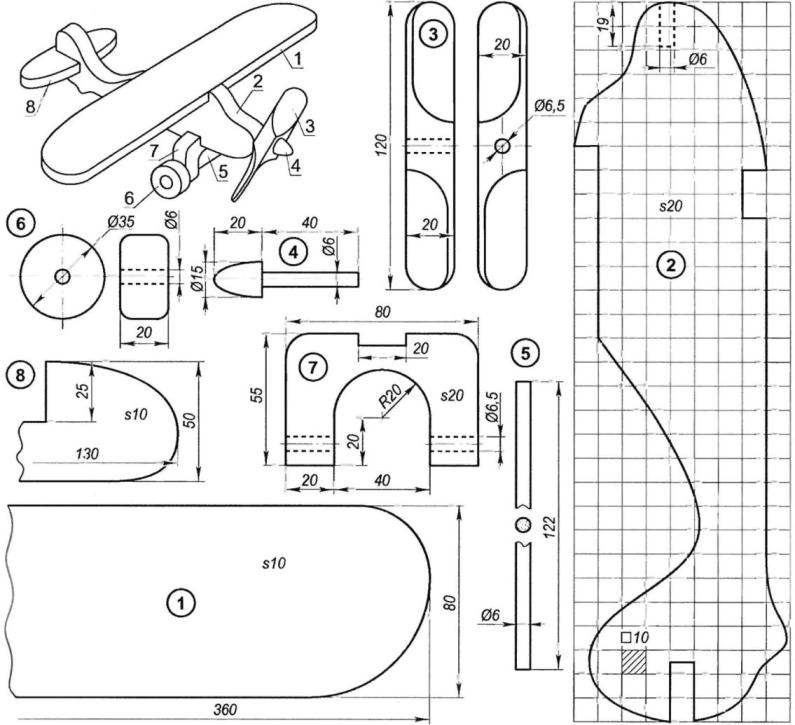

Детали детской игрушки

1. Скачиваем шаблон самолета для вырезания из фанеры и распечатываем его в нужном масштабе.
2. Выбираем лист материала подходящего размера и толщины.
3. Используя копировальную бумагу, переводим изображение на фанеру.
4. Раскраиваем лист таким образом, чтобы на каждом фрагменте была одна крупная или несколько мелких деталей.

Собственно, на этом подготовка заканчивается, и мы можем своими руками вырезать части нашей конструкции.

Скачав чертежи работ из фанеры – ручным лобзиком самолет может выпилить даже новичок

Выпиливание и сборка

Далее инструкция предполагает использование лобзика:

1. Вначале выпиливаем все детали по контуру, оставляя припуск примерно 0,5 – 1 мм.
2. Затем в местах, где нужно проделать сквозные отверстия, дрелью сверлим стартовые пазы, после чего вставляем в них полотно лобзика и выполняем пропилы.
3. Края деталей обрабатываем наждачной бумагой для окончательного придания формы.

1. Соединяем детали по схеме, используя выступы и проемы на фанерных заготовках. Для более надежной фиксации используем клей для дерева.
2. Склеенные фрагменты зажимаем струбцинами, закрепляя в нужном положении и предотвращая смещение.

Фото выпиленных деталей

Схема сборки простой модели

После того как основные узлы будут собраны, соединяем их вместе, выполняя окончательный монтаж корпуса, крыльев и шасси. Внутри фюзеляжа монтируем двигатель (если это предусмотрено конструкцией) или его имитацию. Как правило, на завершающем этапе устанавливается колпак кабины, изготовленный из прозрачного материала.

Финишная отделка

В принципе, сделанная по такой схеме, модель уже может летать.

Однако для многих моделистов важным является и внешний вид самолета, так что приступаем к отделке:

Сборка корпуса перед установкой двигателя

1. Тщательно шлифуем деревянную конструкцию, устраняя все неровности и удаляя выступившие на стыках следы клея.
2. При шлифовке следим, чтобы фанера не слишком истончалась, поскольку это может привести к поломке детали.
3. Обрабатываем древесину грунтовкой для обеспечения лучшей адгезии с краской.
4. Выкрашиваем фюзеляж и плоскости в базовый (чаще всего белый) цвет в два-три слоя.
5. После этого наносим декоративную раскраску яркими линиями, или имитируем рисунок на реально существующей модели. Чтобы орнамент на фюзеляже и крыльях имел ровные края, используем малярный скотч.
6. Сверху покрываем слой краски матовым или полуглянцевым защитным лаком.

Окрашенный фанерный планер
