Как сделать самолет из пенопласта: моделируем вместе с детьми

Авиамоделизм

Конструирование моделей самолета — популярный вид технического спорта, который интересен школьникам, студентам, рабочим и инженерам. При этом каждый выбирает для себя класс авиамоделей, отвечающий его интересам.

В авиамоделизме выделяется три довольно больших отряда моделей самолетов, представленных в таблице:

Вырезаем самолетик по шаблону и клеим своими руками

Моделированием лучше заниматься на столе, предназначенном для технического творчества. Резать пенопласт следует на ровной поверхности, удобно использовать лист пластика или фанеры. Последовательность действий следующая:

• Прежде всего необходимо сделать чертежи деталей будущей авиамодели из пенопласта. С помощью приведенного ниже фото можно перечертить их на клетчатой бумаге. Всего имеется 4 вида деталей, 3 из которых нужно изготовить в двойном экземпляре.
• Когда чертежи готовы, можно вырезать шаблоны необходимых деталей.
• Далее прикладываем шаблоны к пенопластовой плитке и обводим их по контуру. Как видно, все заготовки, кроме основной, самой большой, нужно разметить по два раза.
• Материал лучше всего режется канцелярским ножом, при этом его лезвие лучше держать практически параллельно плоскости, чтобы края получались ровными. В результате получаются вот такие детали.
• Каким бы идеальным не был рез, в некоторых местах все равно необходимо подправить наши заготовки. Здесь пригодится наждачная бумага, с помощью которой нужно обработать все детали.
• Теперь берем хвостовые детали, которые имеют форму прямоугольной трапеции, и приклеиваем их на заднюю часть хвостовой заготовки, параллельно друг другу. Чтобы зафиксировать их в процессе склейки, можно использовать иголки или булавки. Для быстрого высыхания необходимо разместить заготовку на батарее или на солнце.
• Остальные два типа деталей тоже нужно склеить между собой — длинную с длинной, короткую с короткой. Для лучшего скрепления их лучше сжать прищепками. После этого их также размещают на теплом месте для высыхания.
• Пока детали сохнут, можно сделать рогатку для запуска самолетика, которая будет служить мотором. Для нее понадобятся деревянная палочка и резинка. Палочка должна быть округлой, чтобы ее было удобно держать, а ее высота должна быть с кулак. Резинку можно использовать обычную, но достаточно упругую.
• Сверху в деревяшке нужно сделать надрез с помощью ножа или пилы. Его не надо делать излишне большим, но резинка должна вкладываться туда с некоторым усилием. По глубине разрез делают не больше 1-го сантиметра.
• Теперь в получившийся надрез вкладываем резинку. Если она при натяжении выскакивает, можно закрепить ее с помощью клея.
• Достаем склеенные детали. С помощью той же наждачной бумаги их можно сделать абсолютно ровными в местах соединения.
• Приклеиваем готовые детали к основе. Вверху, где уже приклеены хвостовые направляющие, располагаем более короткую деталь, соответственно на нижней поверхности самолета должна быть деталь большей длины. Приклеивать их нужно строго по центру модели.
• Проделываем шилом или отверткой отверстие в стыке между нижними деталями у носа самолета и вклеиваем туда спичку под углом примерно 45-60 градусов. Головку спички нужно удалить, возможно ее понадобится укоротить.
• Далее берем небольшой кусочек пластилина и приклеиваем на нос самолета, чтобы немного утяжелить его в этом месте.

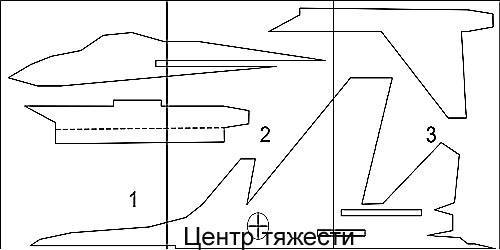

Схемы деталей самолета из пенопласта

Схема 1

Схема 2

Схема 3

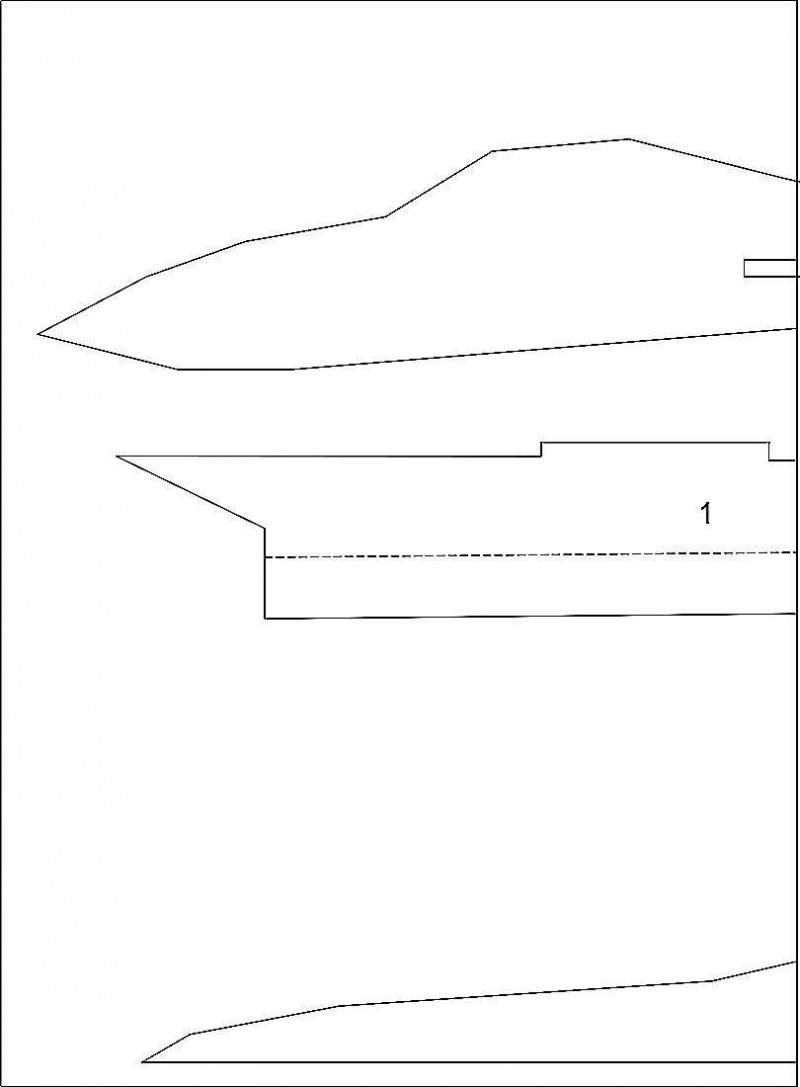

Чертеж деталей самолета из пенопласта

После того, когда самолет из пенопласта склеен, можно приступать к его раскрашиванию и приданию ему вида боевого самолета.

А теперь предлагаем посмотреть видео мастер-класс «Как сделать самолет из пенопласта СУ-37».

Как? Вы еще не читали? Ну, это зря…

Самолетик из бумаги «Золотое жало» Самолетик из бумаги «Меченосец» Бумажные самолетики Бумажные самолетики ч.2 Боинг 747 из бумаги

Это интересно: Летний курятник (видео)

Прорабатываем детали

Чтобы окончательно закрыть вопрос о том, как сделать самолет из пенопласта, нужно обсудить проработку деталей. Как и в любом макете детали играют важную роль

И даже неважно, насколько самолет отходит от реальности. Даже вымышленная модель нуждается в проработке

Первым делом нужно нарисовать окна пилотов и иллюминаторы пассажиров. Если вы изготавливали объемную модель, для увеличения реалистичности можно вырезать окна. Далее переходим к прорисовке дверей. Главное — делать их пропорционально модели. Гармоничный размер можно вывести, ориентируясь на ширину уже готовых окон. Дальше нужно подумать о шасси. Многие могут сказать, что «мой самолёт взлетает, и, следовательно, он их убрал». Но даже если это так, то все равно макет нуждается в отверстии, где скрываются шасси во время полета. Ни один самолет не взлетит без турбин. Даже в плоской модели нужно их обозначить. Можно это сделать путем склеивания между собой небольших кружочков пенопласта. Ну и самая приятная часть создания пенопластовой модели – это раскрашивание самолёта. Тут можно проявить фантазию, а можно следовать четким канонам реальных летных конструкций. Никто не осудит ребенка, если он захочет сделать свой самолет «в цветочек» или «в горошек». Ну а реалистичные модели не требуют большого обилия цветов. Самолет лучше оставить белым, нарисовав пару цветных линий на фюзеляже.

Летающую модель из пенополистирола необходимо настроить

Теперь можно настроить наш пенопластовый самодельный самолет. Для этого нужно запустить его несколько раз, чтобы выявить неполадки и устранить их. Если авиамодель быстро снижается, нужно убрать немного пластилина или подогнуть края задних частей модели (они раскрашены красным). Если после этого пенопластовая модель начнет петлять, их стоит наоборот опустить.

Если при полете самолет совершает спиральные вращения вокруг своей оси, нужно подогнуть задний конец крыла, в сторону которого совершается вращение. При выполнении самолетом резких поворотов во время полета, нужно подогнуть заднюю часть деталей в виде трапеции в противоположную повороту сторону. По окончании настройки мы получим полностью готовый самолет, который можно запускать с помощью сделанной нами рогатки.

Получив необходимый опыт моделирования, можно соорудить более сложный вариант самолета из пенопласта по рекомендациям нижеследующего видеоролика. В данном случае наглядно демонстрируется, как отлаживать полет модели на практике.

Как сделать самолет из пенопласта: моделируем вместе с детьми

Рисуем эскиз

Как сделать самолет из пенопласта? Чтобы ответить на этот вопрос, нужно сначала посмотреть на аналоги летающих аппаратов. черта конструкторов – наблюдательность. Поэтому прежде чем приступить к изготовлению самолета, нужно выяснить, из чего он состоит.

Если родители помогают маленькому ребенку (до 7 лет) в моделировании, то можно обойтись примитивными формами, такими как фюзеляж, крылья и хвост. Если ребенок старше 7 лет, то он может хорошо изучить, а главное – понять конструкцию летающего аппарата.

Любой самолет состоит из:

• фюзеляжа;
• фонаря кабины пилота;
• силовой установки;
• внешнего и внутреннего закрылков;
• крыла;
• шасси;
• стабилизатора;
• руля высоты;
• киля;
• руля направления.

Необязательно все эти детали показывать в будущей модели, но знать их необходимо даже начинающему конструктору.

Следующий шаг – рисование чертежей. Они в большом количестве представлены в интернете, один из примеров можно посмотреть ниже. Но, конечно, можно проявить фантазию и нарисовать свой уникальный самолет.

Какие нужны инструменты

Кусковой пенопласт или же пенопластовая потолочная плитка. Плитка удобнее в том плане, что ее проще резать, и ее ширина будет одинаковой по всей детали. Несомненным плюсом кускового пенопласта является тот факт, что его не нужно покупать. Он есть в доме практически каждого человека и отлично подходит для детских поделок.

Канцелярский нож или ножницы. Если ребенок самостоятельно будет искать ответ на вопрос о том, как сделать самолет из пенопласта, то ему лучше дать ножницы. Если творческий процесс будут контролировать родители, то лучше пользоваться канцелярским ножом.

Клей. Можно взять обычный ПВА, он подходит для склеивания пенопласта. Но если хочется собрать модель самолета быстро, то лучше пользоваться клеем «Момент» или его аналогом.

Бумага или картон для выкроек.

А также может потребоваться радиоуправляемый мотор (например, из старой радиоуправляемой машинки).

Если вы задаетесь вопросом о том, как сделать самолет из пенопласта и дерева, то вам потребуются листы фанеры, которые впоследствии станут деревянными деталями.

Подготовительная работа

Как сделать самолет из пенопласта, который летает или несет только декоративную функцию? Для обоих вариантов нужно произвести подготовительную работу. Она заключается в перерисовке чертежей на плотный картон.

Этот шаг нужен для того, чтобы все выкройки сохранились до конца работы и даже дольше. В случае поломки какой-нибудь части самолета будет легко сделать ее заново, если у вас есть выкройка. Следующий шаг – изготовление деталей из пенопласта.

Нужно перевести бумажные выкройки на материал и вырезать их.

Изготавливаем самолет

Как сделать самолет из пенопласта своими руками? После изготовления всех деталей нужно собрать их в правильном порядке. Первым делом к фюзеляжу крепятся крылья.

Их приклеивать нужно четко посередине, иначе у модели не будет правильного баланса. Следующий шаг – приклеивание «хвоста».

Руль управления, руль высоты и киль – все это должно быть точно на своих местах, опять-таки для того, чтобы модель имела отличный баланс.

Прорабатываем детали

Чтобы окончательно закрыть вопрос о том, как сделать самолет из пенопласта, нужно обсудить проработку деталей. Как и в любом макете детали играют важную роль

И даже неважно, насколько самолет отходит от реальности. Даже вымышленная модель нуждается в проработке

Первым делом нужно нарисовать окна пилотов и иллюминаторы пассажиров.

Если вы изготавливали объемную модель, для увеличения реалистичности можно вырезать окна. Далее переходим к прорисовке дверей. Главное – делать их пропорционально модели. Гармоничный размер можно вывести, ориентируясь на ширину уже готовых окон. Дальше нужно подумать о шасси.

Многие могут сказать, что «мой самолёт взлетает, и, следовательно, он их убрал». Но даже если это так, то все равно макет нуждается в отверстии, где скрываются шасси во время полета. Ни один самолет не взлетит без турбин. Даже в плоской модели нужно их обозначить.

Никто не осудит ребенка, если он захочет сделать свой самолет «в цветочек» или «в горошек». Ну а реалистичные модели не требуют большого обилия цветов. Самолет лучше оставить белым, нарисовав пару цветных линий на фюзеляже.

Устройство авиамодели

Устройство всех моделей очень похоже. Основные узлы радиоуправляемой модели самолета представлены на фото.

Составные части авиамодели

 Это:

Фюзеляж. Это основа всей модели, на которой крепятся:

1. несущие конструкции;
2. хвостовая часть;
3. шасси.

Внутри устанавливаются:

1. двигатель;
2.  аппаратура для управления самолетом: приемник, элементы управления рулем, аккумуляторы.

• Крыло. Служит для создания подъемной силы. Крыло удерживает модель в воздухе.
• Элероны — рулевые поверхности, размещенные на заднем торце крыла и отклоняются вверх или вниз в противофазе. Они позволяют самолету наклоняться влево и вправо.
• Хвостовое оперение. В его составе вертикальна часть — киль, и горизонтальная — стабилизатор. Это устройство обеспечивает самолету устойчивость, чтобы он мог лететь прямо и ровно, не кувыркаясь в небе, хаотично меняя направление своего движения.

На заднем торце киля устанавливается руль направления.

Шасси. Позволяют модели взлетать с поверхности, а затем садиться на нее.

• Двигатель. Создает движение модели, позволяет ей набирать нужную высоту, а затем поддерживать заданную скорость.
• Бак. Служит для топлива, необходимого для работы двигателя.

Элементы управления самолетом

• Приемник. Принимает сигнал передатчика, усиливает его, обрабатываетт. А далее передает на рулевые машинки.
• Машинки рулевые. Преобразуют сигнал, выходящий с приемника, в перемещении рулей модели через подсоединенные тяги.
• Питание приемника и машинки выполняется от бортового аккумулятора. Обычно это четыре «пальчиковых» элемента.
