Комод из дерева своими руками

Комод своими руками схема и чертежи засверловки корпуса и ящиков

Для того чтобы сделать комод своими руками, схема и чертежи засверловки (расстановки крепежа) по деталям также понадобятся. Выглядеть общая схема будет практически одинаково, независимо от габаритных размеров самого изделия. Если мебель все-таки решено крепить к стене, задняя планка для крепежа столешницы просто развернется перпендикулярно.

Комод своими руками общая схема засверловки

По деталям разметка под засверловку будет выглядеть следующим образом.

Комод своими руками, разметка засверловки по деталям

Разметку под направляющие (роликовые или шариковые) лучше брать из инструкции, которая будет вложена внутри упаковки. Или на сайтах поставщиков мебельной фурнитуры. Например, МДМ-комплекта.
Разметка для крепежа роликовых направляющих:

разметка под крепеж роликовых направляющих

Разметка для крепежа шариковых направляющих:

разметка под крепеж шариковых направляющих

Роликовые направляющие крепятся под днище ящиков, шариковые – вдоль центра ширины короба ящика. В общем, на точные расчеты опытные сборщики редко «заморачиваются». Обычно делают все проще:

• Визуально делят высоту по внутренней стоевой на количество ящиков (в нашем случае четыре), расчерчивают центр – место крепления направляющих.
• Разделяют направляющие на две части, одну прикручивают к коробу с внутренней стороны, другую к боковине ящика.
• Задвигают ящики в комод. Если соблюдена соосность и нет перекоса, ящики будут двигаться легко, без препятствий.
• С помощью двухстороннего скотча ровно крепят фасады, не забывая про технологические зазоры (между ящиками – 3-4 мм).
• После того, как все фасады на комоде своими руками ровно распределены, можно засверлить отверстия под ручки (ставятся насквозь, на длинные винты со силиконовыми или металлическими шайбочками).

Если фасады объемные, а ручка одна по центру ящика или ассиметрично, лучше притянуть фасад изнутри на саморезы, 4х30. При фрезерованных фасадах будьте внимательны, чтобы саморез не попал в тонкую часть и не вылез наружу, повредив верхний декоративный слой.
Приведенный пример является базовым для комода с четырьмя ящиками. Опираясь на общую схему и чертеж, вы можете самостоятельно пересчитать модель на любые другие габариты: сделать комод уже или шире, выше или ниже, глубже или, наоборот, мельче.

комод своими руками с 4 ящиками

Выдвижной ящик своими руками

Сборка ящика во многом определяется индивидуальностью мастера, выбирающего те или иные инструменты. Именно поэтому все существующие инструкции будут так или иначе разниться между собой. Какие-то мастера используют шаблоны, какие-то нет, какие-то мастера работают только со струбцинами, а какие-то считают их пустой тратой времени.

В связи с этим чем раньше вы выработаете собственную манеру изготовления, тем лучше это скажется на ваших работах.

Подручные материалы

Для установки выдвижного ящика вам понадобятся следующие инструменты:

• ламинированная ДСП (Древесно-стружечная плита);
• дрель и шуруповерт (можно выбрать что-то одно);
• шестигранник;
• сверла;
• саморез;
• направляющие;
• шило;
• измерительный угольник;
• линейка;
• карандаш.

Пошаговая инструкция

Шаг 1. Первым и одним из наиболее важных этапов изготовления ящика является правильная разметка. Чтобы детали соединились, конформат должен располагаться в двух местах — снизу и сверху.

Отверстий для будущих шурупов, как и разметок должно быть две

Отверстия должны быть равноудалены от краев боковины

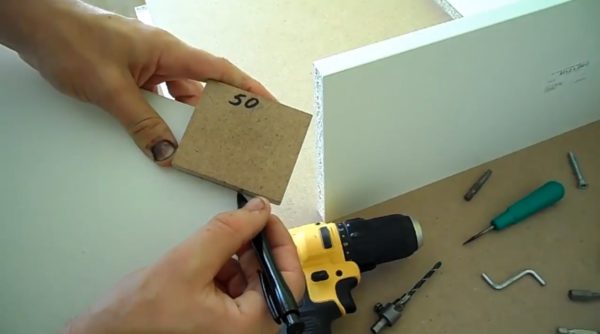

Шаг 2. Возьмите шаблон на 50 миллиметров и сделайте отметку с верхней и нижней стороны доски. Отмерять меньше 50 миллиметров не советуется, поскольку фурнитура может расколоть ДСП.

При создании ящика можно работать и без шаблона, однако он значительно упрощает работу

Шаг 3. Отмерьте половину от толщины материала, из которого собираете ящик. Для таких целей так же удобно использовать шаблон. Повторите эту процедуру для верхней и нижней отметок.

Шаблон выполняет сразу несколько полезных функций при изготовлении ящика

Шаг 4. Чтобы сверло во время работы не ушло, в месте пересечения двух отметок накерните отверстие с помощью отвертки или любого другого острого предмета.

Отверстие понадобится при дальнейшем просверливании дрелью

Шаг 5. Выровняйте детали будущего ящика по плоскости с помощью шаблона.

Перед тем как браться за дрель, убедитесь в том, что стороны ящика не перекошены

Шаг 6. Возьмите дрель и ее наконечником упритесь в уже проделанные углубления, чтобы зафиксировать инструмент. Во время сверления старайтесь держать дрель прямо, чтобы оставленные ей отверстие способствовали корректному вхождению направляющих.

Просверливать отверстие нужно постепенно, чтобы оно вышло аккуратным

Шаг 7. Вставьте шуруповерт в биту для конформатов, затем вденьте сам конформат и расположите его в месте проделанного отверстия, плавно помещая его в углубление. В том случае, если вы обнаружите, что в процессе помещения конформата ящик перекосился, отожмите его с помощью ручного шестигранника и поправьте стороны, после чего зажмите обратно. Во избежание неудобств можно использовать угловые струбцины, которые сразу придадут ящику правильный угол наклона.

В проделанное отверстие введите конформат

Шаг 8. Переверните ящик и ту же самую процедуру проделайте со вторым отверстием.

Повторите действие со второй отметкой

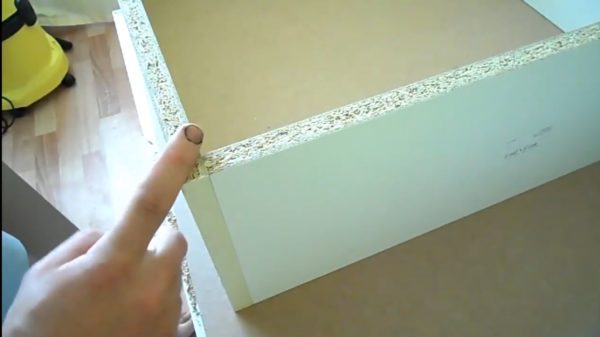

Шаг 9. После того, как аналогичным методом будут просверлены все остальные стороны ящика, проверьте его диагонали на соответствие друг другу.

Сложенные вместе боковины должна быть перпендикулярны друг другу

Шаг 10. Прикрутите дно к ящику, предварительно выровняв его. В качестве дна можно использовать плиту МДФ (шестерку). По желанию плиту можно покрыть эмалью.

Древесноволокнистая плита часто используется в качестве дна для ящиков

Как сделать самому самый простой вариант?

Схема и чертеж

Прежде чем приступить к изготовлению любого мебельного предмета, потребуется создать грамотный чертеж.

Это можно сделать разными способами:

• нарисовать схему будущего мебельного предмета от руки на листике бумаги;
• воспользоваться специальными программами на компьютере по раскрою мебели;
• найти подходящий вариант в интернете;
• заказать чертеж и деталировку мебельного предмета в специализированной компании.

Справка: стандартными размерами тумбы считаются 560х400х650.

Инструменты

Из инструментов понадобятся:

• лобзик;
• дрель;
• шуруповерт;
• шлифовальная машинка;
• рубанок;
• струбцины;
• карандаш и линейка.

Из материалов необходимо подготовить:

• столярный клей;
• лакокрасочные материалы;
• шурупы и саморезы;
• направляющие;
• пиломатериал.

Как собрать?

При изготовлении тумбы из древесины, пиломатериал поддается первичной обработке. Сначала все детали вырезаются по размерам согласно чертежу. Для этих целей лучше использовать лекала, вырезанные из картона. Далее все детали зашкуриваются и шлифуются.

По желанию, древесину можно обработать морилкой и лакокрасочными материалами. Это не только повысит внешний вид мебели, но и продлит срок ее эксплуатации. Так как лакокрасочные материалы защитят дерево от негативных факторов внешней среды.

В нашем случае, мы будем собирать простую тумбу из ЛДСП. Для ее сборки подготавливаем следующие детали:

• 2 боковины размерами 772 на 500 мм;
• дно и полку одинаковых размеров 368 на 500 мм;
• цоколь и две верхние планки 368 на 100 мм;
• 2 боковины ящиков 480 на 110 мм;
• переднюю и заднюю стенки 334 на 110 мм;
• фасад ящика – 150 на 395 мм;
• дно ящика 475 на 365 мм (вырезаем из ДСП);
• задняя стенка 670 на 395 мм (тоже изготавливаем из ДСП);
• дверцу размерами 515 на 395 мм.

Внимание: при изготовлении тумбы используем ЛДСП, толщиной 16 мм.

Верх у тумбы будет из кухонной столешницы, толщиной 28мм и размерами 525 на 400 мм.

Так как в качестве основного материала выбрано ЛДСП, все срезы потребуется поторцевать специальной кромкой ПВХ. Она подбирается в тон пиломатериала. Некоторые мастера любят сделать яркий контраст и торцуют детали другим цветом. Такой вариант смотрится довольно оригинально и эстетично.

Итак, после того как все отдельные элементы тумбы подготовлены, можно приступать к ее сборке. Для этого применяются саморезы, клей и шурупы. Процесс сборки тумбы выглядит следующим образом:

1. Собирается каркас.
2. На него крепятся боковины. Все это фиксируется саморезами с помощью шуруповерта.
3. Далее устанавливается столешница и крепится к каркасу.
4. Теперь можно переходить к установке внутренних полочек и сборке выдвижных ящиков. Самым ответственным моментом при установке выдвижных ящиков является монтаж направляющих.
5. Последними штрихами будет навешивание дверки на петли и крепеж фурнитуры. Далее потребуется только прибить заднюю стенку из ДВП.

Совет: получившуюся тумбу можно установить возле кровати в спальне, можно расположить в гостиной, детской или даже в прихожей.

Декор: как покрасить?

Если вы решили сделать тумбу из досок, фанеры или натурального массива, для придания ей эстетичности, мебельный предмет придется покрасить. Для этого выбираются нетоксичные лакокрасочные материалы.

Для направления прованс или кантри подойдет белая эмаль на водной основе. Она не пахнет, ровно ложится на обрабатываемые поверхности и отличается стойкостью к негативным факторам.

Чтобы не портить настоящую красоту древесины, тумбу из дерева лучше покрасить морилкой и вскрыть несколькими слоями лака. Так вы продлите жизнь мебельного предмета и подчеркнете его естественную красоту.

Совет: если изготовление тумбочки прошло успешно — пора испытать себя в создании комода, стола или даже шкафа!

Как правильно собрать самый простой вариант в домашних условиях?

Чтобы сделать самый простой комод своими руками необходимо: нарисовать его чертеж, подобрать оптимальные материалы изготовления, подготовить инструменты и запастись свободным временем.

Схема и чертеж

Проектирование мебельного предмета необходимо для того, чтобы не допускать ошибок при изготовлении деталей и при сборке конструкции. На этапе проектирования необходимо заранее продумать его месторасположения. От этого напрямую будут зависеть размеры комода и тип конструкции. Ведь комод можно сделать высоким и узким, широким и низким и с любым количеством выдвигающихся ящиков.

Сделать чертеж будущего комода можно разными способами:

• найти подходящий вариант в интернете;
• нарисовать самостоятельно карандашом на листике бумаги;
• воспользоваться специальными компьютерными программами по раскрою мебельных предметов.

Важно: на чертеже обязательно должны быть указаны высота, глубина и ширина изделия, а также монтаж фурнитуры и направляющих.

Инструменты

Из материалов нам понадобятся:

• шурупы;
• конфирматы;
• пластиковые крепежные уголки;
• гвозди;
• МДФ;
• ДСП;
• ДВП.

Из инструментов приготовьте:

• шуруповерт;
• сверло для конфирматов;
• биту под конфирматы;
• крестообразную отвертку;
• шило;
• линейку и карандаш.

Инструкция по изготовлению и сборке пошагово

В данной статье мы рассмотрим изготовление простого комода с четырьмя ящиками, размерами 1100 на 800 на 500 см. Его фасады будут сделаны из МДФ. Для удешевления комода, при изготовлении боковин можно использовать ДСП.

Самым важным и ответственным этапом при самостоятельном изготовлении мебели является деталировка. Нам потребуется подготовить:

• столешницу размерами 1100 на 500 см;
• верхнюю вставку 1100 на 50 см;
• нижнюю вставку 1100 на 66 см;
• 4 фасада – 1100 на 162 см;
• дно – 1100 на 484 см;
• заднюю стенку габаритами 1100 на 678 см;
• 2 ребра жесткости 1028 на 100 см;
• 8 фронтов ящиков габаритами 970 на 127;\8 боковин для ящиков 450 на 127 см;
• 2 дна для ящиков 970 на 418 см;
• 3 перегородки для ящиков 418 на 127 см;
• 2 дна для ящиков из ДВП размерами 100 на 448 см.

Что касается принципа сборки мебельного предмета, то здесь все предельно легко и просто. Все детали собираются конфирматами:

1. Сначала собирается каркас изделия, состоящий из боковин и дна.
2. Далее делается разметка под направляющие.
3. Теперь переходим к сборке ящиков комода
4. Крепим к коробу под прямым углом заднюю стенку.
5. Устанавливаем ящики и проверяем их на удобство открывания и закрывания.
6. Фиксируем саморезами столешницу комода.
7. Приступаем к установке фасадов на ящики и прикручиваем ручки.

Вот и весь несложный процесс изготовления и сборки комода из МДФ своими руками.

Совет: если нужна большая вместительность — попробуйте изготовить шкаф из ДСП, мебельного щита или даже картона. А рядом удобно расположится кресло-качалка или угловой диван.

Конструкции

Согласно моделям, все комоды делятся на:

• Стандартные бельевые. Это классический вариант мебельного предмета для хранения белья и предметов одежды. К их преимуществам относится компактность и эргономичность, а также эстетичность.

  Этот вид мебели считается самым распространенным на сегодняшний день. У них может быть любое количество выдвижных ящиков от двух и до восьми разных размеров, что позволяет заменить даже платяной шкаф.

  На широкую столешницу можно ставить разные предметы декора.

• Комоды-пеналы. Они отличаются по высоте и формам. Такие конструкции устанавливаются преимущественно в прихожие или коридоры. В них можно хранить обувь, вещи, различные аксессуары.
• Комоды для детских комнат. В них хранятся детские принадлежности и мягкие игрушки. Самой удобной считается конструкция с откидной крышкой. Как правило, детские комоды сверху имеют пеленальный столик, на котором удобным образом можно переодевать младенца.
• Комоды для спален и гостиных с открытыми полками. На такой мебельный предмет можно установить телевизор, а в открытых шкафах можно хранить книги. В спальнях такие модели могут применяться вместо прикроватных столиков, на которые устанавливаются ночники и хранятся пастельные принадлежности.

Важно: деление по функциональному признаку несколько условное. Не стоит жестко следовать этим требованиям.
