Правила оформления чертежей

Что должен содержать чертеж

Любой сборочный чертеж детали обязательно должен содержать следующее:

Как располагается сборочная деталь в готовом изделии относительно других элементов;

Каким образом происходит крепление деталей между собой;

Габаритные размеры — они будут показывать, какую длину, высоту и ширину должно иметь изделие;

Установочные размеры — демонстрируют основные размеры всех элементов, которые нужны для монтажа изделия;

Присоединительные размеры — показывают размеры мест соединения с другими деталями или сборочными единицами;

Справочные размеры — указываются на чертеже из справочников (на стандартные размеры резьбы, гаек, и т. д.);

Максимально допустимые отклонения при изготовлении, по которым будет проводиться контроль качества изделия;

Способы крепления деталей между собой, указание всех соединений и способы их осуществления;

Позиции каждой детали в сборке, вынесенные в спецификацию;

Масштаб, в котором выполнен чертеж;

Масса изделия.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Примечания

1. . docs.cntd.ru. Дата обращения 28 марта 2020.
2. . docs.cntd.ru. Дата обращения 28 марта 2020.
3. Ребров Дмитрий. . В Масштабе.ру (2020).
4. Межгосударственный совет по стандартизации, метрологии и сертификации. . Электронный фонд правовой и нормативно-технической документации (16 августа 1971).
5. Межгосударственный совет по стандартизации, метрологии и сертификации. . Электронный фонд правовой и нормативно-технической документации (28 февраля 2006).
6. Patrick J. Hanratty. Википедия.
7. Межгосударственный совет по стандартизации, метрологии и сертификации. . Электронный фонд правовой и нормативно-технической документации (2017.03.01).
8. Межгосударственный совет по стандартизации, метрологии и сертификации. . Электронный фонд правовой и нормативно-технической документации (16 августа 1971).
9. ProTechnologies. Оформление чертежей в Creo Parametric 1.0. — М, 2011.

Основные правила для выполнения сборочных чертежей

Выполнение сборочного чертежа делают согласно требованиям ГОСТ 2.109-73. Если нужно обозначить вращающиеся или движущиеся части изделия, то допускается показывать их либо в крайнем, либо в промежуточном положении. При этом необходимо указывать требующиеся размеры. Если чтение сборочного чертежа становится трудным, то некоторые части допустимо показать отдельно, сделав необходимые подписи с указанием позиций.

При выполнении сечений или разрезов на одной и той же детали надо сохранять одинаковый наклон линий и расстояние между ними при выполнении штриховки.

Если разрез делается в месте стыковки двух разных деталей, то штриховка на месте разреза каждой из них наносится в разных направлениях или же с разным расстоянием между наклонными линиями.

При необходимости на чертеже указывается шероховатость, допустимые отклонения от нормы на какие-то конкретные детали или отверстия. Также существует ряд стандартных деталей, на которые можно не выпускать отдельных чертежей, но при недостатке нужных сведений их размещают на поле сборочного чертежа.

Если стыковка отдельных деталей должна быть обеспечена при помощи пригонки или подбора, то делаются соответствующие подписи.

Это основные информационные блоки:

Титульный блок

Начните с чтения блока заголовка, который находится в нижнем правом углу чертежа. Существуют и другие информационные блоки, подобные этому, но блок заголовка служит контекстом, в котором должен восприниматься рисунок.

Блок заголовка содержит такую ​​информацию, как:

• Название и адрес компании или агентства, которые подготовили или владеют чертежом
• Номер детали и описание
• Материал
• Масса
• Общие допуски
• Детали проекции
• Шкала, использованная на чертеже
• Номера редакций
• Статус чертежа (Предварительный, Утвержденный и т. Д.)
• Единицы, используемые в чертеже

Обратите внимание, что любая информация в примечаниях за пределами блока заголовка, которая конфликтует с информацией в блоке заголовка, должна рассматриваться как правильная и заменять данные блока заголовка

Ревизионный блок

Блок ревизии, расположенный в верхнем правом углу, показывает подробности об изменениях, которые были сделаны, чтобы свернуть ревизию. Он включает в себя редакцию, описание внесенных изменений, дату пересмотра и утверждение редакции.

Блок спецификации

Расположенный обычно над заголовком или в верхнем левом углу, блок ведомости материалов (также известный как спецификация, список или список деталей) содержит список всех позиций и количеств, необходимых для проекта или сборки. Это используется для деталей, которые требуют сборки.

Линии

Важно понимать, что представляет собой каждый тип линии и что они значат. Есть три типа линий:

• Видимая линия: указывает на то, что край виден в соответствующем представлении
• Скрытая линия: указывает на то, что край находится за гранью
• Фантомная линия: в основном используется для указания альтернативного положения движущейся детали. Также используется для обозначения перерыва, когда природа объекта делает невозможным использование обычного типа перерыва.

Центральные линии: нарисованы, чтобы указать точный геометрический центр сборки. Они сделаны из серии легких длинных и коротких штрихов.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Черчение

§ 35. Порядок чтения сборочных чертежей

Читать сборочные чертежи нужно в определенной последовательности:

1. Найти название изделия. Зная его название, которое указывается в основной надписи, легче читать чертеж. Например, названия «авторучка», «тиски слесарные» дают представление не только о назначении, но в некоторой степени и об устройстве этих изделий.

2. Установить, какие изображения (виды, разрезы, сечения) даны на чертеже. В результате их сопоставления создается общее представление об изделии.

1. Рассмотреть, пользуясь спецификацией, изображения каждой детали. Для этого выясняют по спецификации название первой детали и относящиеся к ней данные. Находят изображения детали по обозначению ее позиции. Определяют форму детали, сопоставляя все ее изображения, данные на чертеже. Так поступают последовательно со всеми деталями.

   По названию детали можно быстрее выделить ее изображения на чертеже. Например, прочитав «болт», «штифт», «втулка», «гайка», вы уже представляете их форму и как они изображаются на чертеже.

2. Определить, как соединяются между собой детали (с помощью резьбы, шпонки, штифта и т. п.). Выяснить, как перемещаются во время работы подвижные части изделия.

3. Найти другие данные, приведенные на чертеже (размеры, технические требования и т.д.).

Для примера прочитаем сборочный чертеж (рис. 238). Вопросы к нему расположены в той последовательности, в какой вы будете читать сборочные чертежи. Вначале попытайтесь ответить на них самостоятельно.

Рис. 238. Чертеж для чтения

Вопросы к сборочному чертежу:

1. Как называется изделие?
2. Какие изображения приведены на чертеже?
3. Из скольких деталей состоит изделие? Как называются детали 1. 2. 6? Какова их форма?
4. Какие детали и как соединены между собой? Укажите особенности соединения деталей 3, 4, 5 и 6, а также 1 и 2. Как соединены каретка и стержень?
5. Какая резьба нарезана на детали 7?

Теперь проверьте свои ответы.

Ответы на вопросы к сборочному чертежу:

1. Изделие называется «рейсмус».

2. Даны главный вид в соединении с разрезами, сечение и разрез А — А.

3. Изделие состоит из семи деталей. Деталь 1 называется «основание». Ее форма образована двумя цилиндрами разного диаметра, имеющими фаски в виде усеченного конуса. Вдоль оси детали просверлено цилиндрическое отверстие, в котором нарезана метрическая резьба. В нижней части большого цилиндра имеется цилиндрическая выточка (на рисунке 239 даны наглядные изображения деталей).

Рис. 239. Детали рейсмуса

Деталь 2 называется «стержень». В целом она представляет собой цилиндрический стержень со сферическими торцами.

В нижней части детали нарезана резьба. Она доходит до большего по диаметру цилиндра с плоскими срезами (лысками), расположенными с двух сторон.

Деталь 6 называется «винт зажимной». Она составлена из двух цилиндров разных диаметров. На меньшем из них нарезана резьба и на конце снята фаска в виде усеченного конуса. В большем цилиндре перпендикулярно оси просверлено сквозное цилиндрическое отверстие.

4. Детали рейсмуса соединены двумя способами:

1. при помощи резьбы (детали 1 и 2, 4 и 7, 5 и 6);
2. свободно сопряжены (детали 2 и 4. 3 и 6).

Особенность соединения деталей 3, 4, 5 и 6 состоит в том, что закрепление их осуществляется перемещением детали 6 в отверстии детали 4 при завинчивании детали 5. При этом деталь 3 может быть установлена под любым углом на разной высоте. Каретка (дет. 4) надевается на стержень (дет. 2) и крепится винтом (дет. 7).

5. На винте 7 нарезана метрическая резьба, наружный диаметр которой 2,5 мм. Это вы можете узнать из обозначения винта, данного в спецификации.

Прочитайте сборочный чертеж, данный на рисунке 240, по плану, приведенному в 35.

Рис. 240. Чертеж для чтения

Пояснения к сборочному чертежу на рисунке 240. Вилка служит для контакта электрического провода со штепсельной розеткой. Провод, проходящий через отверстие в средней части корпуса 1, поджимается прокладкой 3 и крепится гайкой 5 на штыре 4. Контакты 2 предназначены для крепления штырей 4 и позволяют подключать сверху еще одну вилку.

Чтобы легче было понять сборочный чертеж, на рисунке 241 дано наглядное изображение вилки.

Рис. 241. Вилка

Классификация

О том, какие бывают схемы, их классификацию, термины и определения устанавливает ГОСТ 2. 701 — 84, согласно действующему стандарту конструктивные изображения электроцепи в зависимости от области применения разделяются на виды и типы.

Электрическая цепь

Основные виды электрических схем по ГОСТ бывают:

• электрическими;
• газовыми;
• гидравлическими;
• энергетическими;
• деления;
• пневматическими;
• кинематическими;
• комбинированными;
• вакуумными;
• оптическими.

Типы электрических схем составляют следующие группы:

Изображения группы 1 (объединенные Э0, структурные Э1, функциональные Э2) дают общие сведения об электрических составляющих объекта, принципе работы и взаимосвязях. Разработка документов проводится на этапе проектирования. Полученные чертежи служат основой для создания иллюстраций дополнительных групп.

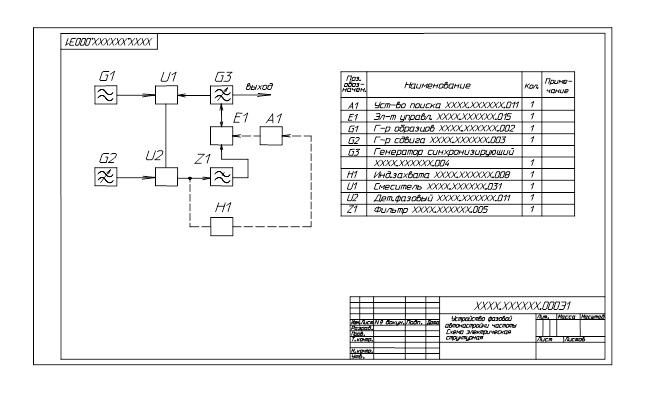

Структурная электросхема

• Технические изображения группы 2 (принципиальные Э3) определяют полный состав и детальное изучение принципа работы объекта. Служат для наладки, регулировки, контроля, эксплуатации и ремонта деталей.
• Классификация схем группы 3 (монтажные чертежи Э4, подключения Э5, общие изображения Э6) информирует об электрических соединениях структурных элементов объекта или конструкции в целом. Прокладка и крепление, наладка проводников на объекте выполняются с использованием схем третьей группы. Контроль, эксплуатация объектов определяется документами общего назначения.
• Иллюстрации группы 4 (Э7) помогают узнать относительное расположение объекта, его конструктивных элементов. Группу составляют чертежи электрического оборудования, энергообеспечения и связи, пользуются документами при изготовлении другой конструкторской документации, подготовке и эксплуатации объектов.

Схема электрическая расположения Э7

Важно! Правила изготовления электросхем для различных объектов регламентирует ГОСТ 2.702-75, условные обозначения сообщает ГОСТ 2.710-81

Специальные программы для рисования однолинейных схем электроснабжения

Для правильного оформления технической документации нужно изучить требования ГОСТов, но можно использовать специально разработанные компьютерные программы. При использовании специализированных программ, все требования будут учтены в автоматическом режиме.

• «1-2-3 схема» — очень доступная в понимании бесплатная программа. Подходит для студентов и начинающих специалистов;
• «AutoCAD Electrical» — очень популярная программа среди опытных специалистов, понятная и дающая расширенные возможности для разработок электрических схем;
• «Microsoft Visio» — бесплатная программа для обывателей, которые используют программу для составления схемы электроснабжения при строительстве частного дома;
• XL Pro² — бесплатная программа для проектирования низковольтных комплектных устройств (НКУ);
• «Компас-Электрик» — бесплатная программа для инженеров и специалистов энергетических комплексов;
• Rapsodie — еще одна программа для проектирования низковольтных комплектных устройств. Программа позволяет без труда собрать нужный распределительный шкаф по заданным параметрам;
• «Eagle» — программа доступна в бесплатном и платном варианте, в платном пакете доступна более расширенная по техническим параметрам версия;
• «DipTrace» — программное обеспечение для создания электрических схем, чертежей печатных плат для создания электронных изделий.

Для того чтобы грамотно и четко разработать однолинейную схему необходимо строго руководствоваться ГОСТами и стандартами, уметь пользоваться современными программными продуктами и иметь представление об электрических установках, но правильнее всего воспользоваться услугами специалиста.

Видео уроки

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

1. Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
2. Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
3. Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
4. Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1: 1, т. е. изображение выполнено в натуральную величину.

Рис. 113

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм. Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

В какой последовательности необходимо читать чертеж детали?

Задание 21
. Прочитайте чертеж детали, заданный на рисунке 114.

Рис. 114

Вопросы к чертежу

1. Как называется деталь?
2. Из какого материала она изготовлена?
3. Какой масштаб изображений?
4. Какие виды заданы на чертеже?
5. Сочетанием каких геометрических тел образована форма детали?
6. Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?
7. Изображением какого элемента детали является окружность Ø50 мм? Назовите все размеры этого элемента.
8. Каковы габаритные размеры детали?

Задание 22
. На рисунке 115 дан чертеж технической детали.

Рис. 115

Задания к чертежу

1. Прочитайте чертеж, используя рассмотренный выше порядок.
2. На видимых частях поверхности детали на одном из видов заданы проекции точек. Не перечерчивая изображений, найдите проекции этих точек на другом виде.
3. Определите, какая из заданных точек (Д, В и т. д.) совпадает с вершиной; какая лежит на ребре, грани или на поверхности вращения детали.
4. В рабочей тетради запишите: наименования и материал, из которого изготовлена деталь; масштаб; количество изображений и их названия; число геометрических тел, образующих форму детали, и их названия; габаритные размеры детали.

Прочитайте чертежи деталей (рис. 116, а и б).

Рис. 116

Выполните технические рисунки деталей по чертежу в прямоугольных проекциях (рис. 117, а и б). I, 35

Указание позиций деталей

Все составные части сборочной единицы пронумеровываются по ГОСТ 2.109-73.

Каждая составная часть, а также используемые материалы, стандартные изделия должны иметь свой порядковый номер, который присваивается им при составлении спецификации на данный сборочный чертеж.

Все позиции на чертеже указываются линиями-выносками, которые проводятся от каждой отдельной детали или материала. Конец линии, который находится на изображении самой детали, утолщается точкой. Сама линия и полка-выноска изображаются непрерывной тонкой чертой. На позиции указываются на все видимые детали. Позиции невидимых деталей указываются на дополнительных видах или разрезах.

Надписи позиций делают параллельными по отношению к основной надписи в рамке чертежа. Также позиции должны выноситься за контур деталей, их можно группировать.

Если одна и та же деталь присутствует на сборочном чертеже несколько раз, то ее позиция ставится только один раз, а в скобках рядом с цифрой указывается, сколько раз она повторяется на чертеже.

Номера позиций указываются шрифтом, который на 2 размера больше, чем в технических требованиях и рамке.

Пересечение линий при проставлении позиций не допускается, и они не должны иметь такое же направление, как и линии штриховки.

Уроки черчения 9 класс

Урок 47. Разрезы в аксонометрииУрок 48 Разрезы в аксонометрииУрок 49 Выполнение аксонометрической проекции с разрезомУрок 50 Сложные разрезыУрок 51 Ступенчатые и ломаные разрезыУрок 52 Итоговое занятие по теме разрезы и сеченияУрок 53 Оформление сборочных чертежей. Разъемные и неразъемные соединенияУрок 54 Изображение и обозначение резьбы на стержне и в отверстииУрок 55 Изображение резьбовых соединенийУрок 56 Болтовое соединениеУрок 57 Винтовое соединениеУрок 58 Шпилечное соединениеУрок 59 Шпоночное и штифтовое соединениеУрок 60 Шпоночное соединениеУрок 61 Последовательность чтения сборочных чертежейУрок 62 Чтение сборочных чертежейУрок 63 Чтение сборочных чертежейУрок 64 ДеталированиеУрок 65 Определение размерных данных деталей при деталированииУрок 66 Строительные чертежиУрок 67 Особенности применения масштаба на строительных чертежахУрок 68 Отличия строительных чертежей от машиностроительных чертежейУрок 69 Зачетная работа на проверку знаний, полученных в процессе изучения предметаУрок 70 Разбор зачетных работ. Подведение итогов года

Файл Приложение содержит раздаточный материал, который можно распечатать для учащихся Скачать

Авторская программа по черчению на 70 часов «Черчение с элементами компьютерной графики» Скачать

Чертежные ЛОТО:

Лото «Сечения» Скачать

Лото «Разрезы» Скачать

Лото обратное «Разрезы» Скачать

Лото «Геометрические тела» Скачать

Лото большое (на 50 деталей) Вариант Г Скачать

Вариант А Скачать

Лото 2 «Обратное» Скачать

Лото №3 Скачать

Бланки ответов для учащихся ЛОТО:

1 вариант на 4 ответа Скачать

2 вариант на 9 ответов Скачать

Электрические схемы. Типы. Правила выполнения

Полупроводниковые приборы. Составные части изделия изображают в виде упрощенных внешних очертаний, а их расположение должно примерно соответствовать действительному размещению [2, п.

Схема электрических соединений или ее еще называют монтажная схема, представляет собой упрощенный конструктивный чертеж, изображающий электрическое устройство в одной или нескольких проекциях, на котором показываются электрические соединения деталей между собой. Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. На таких схемах провода идущие в одном направлении часто объединяют в жгуты или пучки и показывают одной толстой линией.

На схеме проводки квартиры будет видно размещение розеток, светильников и т. На наличие соединения указывает точка в месте пересечения или примыкания.

На таких схемах может быть показаны схемы нескольких типов, например электрическая принципиальная и монтажная, или принципиальная и схема расположения. Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи.

В — УГО воспринимающей части электротепловой защиты. На структурных схемах отображаются основные элементы трансформаторы , линии электропередачи, распределительные устройства — в виде прямоугольников. Благодаря такому принципу построения запоминание условных графических обозначений не представляет особого труда, а составленная схема получается удобной для чтения. При этом на схеме нужно привести пояснения [1, п.

В этом случае развернутая принципиальная схема может только запутать и испугать, особенно не опытных электриков, которые в большинстве своем очень бояться различной электроники. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. В зависимости от назначения схемы на чертеже изображают: а только цепи питающей сети источники питания и отходящие от них линии; б только цепи распределительной сети электроприемники, линии, их питающие ; в для небольших объектов на принципиальной схеме совмещают изображения цепей питающей и распределительной сетей. Полупроводниковые приборы. Поэтому на электрических схемах резистор так и обозначают в виде прямоугольника, символизирующего форму трубки.

Типы и виды электрических схем: общая класификация

Основание подвижной части отмечается специальной незаштрихованной точкой. Схемы обычно дополняются различными диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например многопозиционных переключателей, временными диаграммами, показывающими последовательность срабатывания катушек реле. В люстре один провод стал общим. Благодаря ей любую неисправность можно обнаружить и устранить в очень короткое время. Ниже будут рассмотрены схемы принципиальные, соединений и подключений как получившие наиболее широкое применение в электрооборудовании промышленных предприятий.

Это может быть либо отключение автомата 2-QF, либо отключение катушки 2-КМ, которая включается релейной схемой. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Существует несколько вариантов выполнения схем соединения и подключения. Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними.
Виды заземления нейтрали
