Простая схема для создания кодового замка для входных дверей своими руками

Как подобрать замену

Покупая новую личинку, необходимо обращать внимание на следующие параметры:

• степень надежности (секретности) личинки (например, сломать запорное устройство и открыть дверь с крестообразной сердцевиной в замке можно легко с помощью крестообразной отвертки, а дисковый замок вскрывается за 5 минут новичками имеющими только теоретическое представление о способе взлома и за 2 минуты профессиональными «домушниками») — сегодня наиболее защищены от несанкционированного вскрытия замки с перфокарточным ключом;
• длину сердцевины — должна соответствовать толщине дверей. Допускается несоответствие в 3 мм. При этом личинка с наружной стороны должна быть заподлицо с дверью или утопать в нее, но не выступать (вскрыть такой замок можно за пару секунд, сильно ударив по сердцевине замка молотком или любым тяжелым предметом);
• крепежное отверстие у новой личинки должно быть в том же месте, что и у старой;
• вид механизма, передвигающего ригели — кулачок или шестеренка;
• тип личинки: «ключ-ключ» (открывается снаружи и изнутри ключом) или «ключ-вертушка» (в квартире стоит поворотная ручка, с помощью которой замок открывается и закрывается).

Личинка «ключ-ключ» с шестеренкой под перфокарточный ключ.

Личинка «ключ-вертушка».

Во время похода в магазин можно взять с собой старую личинку и покупать по образцу (в это время кто-то должен оставаться в квартире или входная дверь запирается на один замок). Если такой возможности нет, то снять размеры с личинки можно двумя путями:

• замерить линейкой или рулеткой основные габариты (общую длину и расстояние от края личинки до крепежного болта);
• обрисовать контуры сердцевины на бумаге, пометив крепежное отверстие.

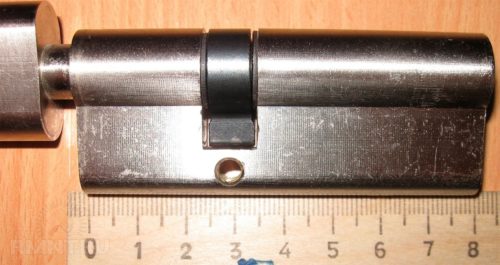

Замеры параметров сердцевины линейкой.

Еще один момент, на который стоит обратить внимание, — цвет личинки. Он должен гармонично вписываться в окраску дверей и не выделяться

Кодовый замок электронный

Преимущества кодового замка:

• долговечность;
• работа в любых погодных условиях и при перепадах температуры;
• доступная стоимость необходимых элементов.

Схема самого простого замка на четыре кнопки

При наличии всех деталей вопрос о том, как сделать такой замок своими руками, не представляет никакой сложности.

Приобретается комплект радиодеталей с платой.
В роли мотора устанавливается автомобильный электропривод на реле.
Защелкивающее устройство подбирается в соответствии с имеющимся замком.
На каркас двери устанавливается плата с реле, к которой подводится электропроводка.
Для корпуса можно взять пластиковую крышку с просверленными в ней отверстиями для проведения монтажа.
В алюминиевом профиле П-образной формы высверливаются отверстия, в которые вставляются кнопки. Диаметр должен быть равен кнопке на кембрике

Это важно для качественного срабатывания сигнала, чтобы было точное центрирование.
К кнопкам и к светодиодам припаиваются провода, и вся конструкция заливается эпоксидной смолой.
При помощи шурупов панель крепится к двери.
Для обеспечения бесперебойного питания присоединяется ИБП.

Как выглядит электронное устройство изнутри

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

• электромеханические замки;
• электромагнитные замки.

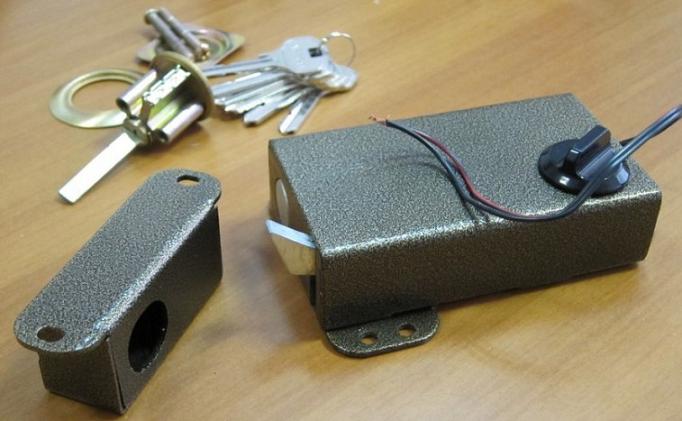

Состав электромеханического замка

Сочетает в себе функции простого механического затвора и электропривода.

Электро замок на дверь с функцией механического открывания состоит из:

• корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
• ответной планки;
• набора ключей;
• дополнительных электропроводов;
• крепежных элементов;
• инструкции с описанием как установить электрозамок.

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

Удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

В состав такого устройства при его покупке входят:

• магнит, который является отдельной частью замка;
• ответная металлическая планка, притягиваемая магнитом;
• уголок для крепления основного блока;
• крепежные элементы;
• дополнительные провода;
• инструкция, в которой подробно описано, как подключить электрозамок.

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или невозможна без дополнительного оборудования, в состав которого входят:

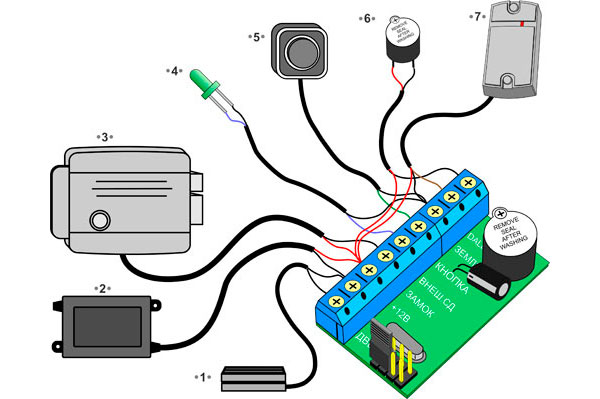

контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Возможные поломки и ремонт

Обычно дверные замки выходят из строя по трем причинам: из-за нарушений в монтаже механизма по отношению к полотну, в силу износа внутренних элементов и в результате механических поломок корпуса. Исправить ситуацию в первом случае можно посредством повторного монтажа. Производится изъятие личинки, откручиваются фиксирующие планки, исправляется позиция устройства, заново осуществляется установка.

В случае внутренних неисправностей также следует выполнить демонтаж, но сам замок разбирается при помощи шестигранника. Следует выкрутить винт для внешней ручки, фиксирующий болт и секрет. Если все элементы исправно работают, то следует произвести повторную установку

Но важно понимать, что ремонт и установка дверных замков не гарантируют, что проблема не повторится. Если механизм заедает и его удалось восстановить, то с большой вероятностью это произойдет снова

Поэтому все же рекомендуется выполнять полную замену.

Устройство электромагнитного замка

Видно: кривая быстро растет до 10 вольт, потом плавно загибается, становится параллельной оси абсцисс горизонталь.

Увеличивающееся расстояние меж стальной пластиной и замком снижает силу притяжения. Давайте рассмотрим, как самостоятельно подключить домофон и что для этого вам потребуется.

Теперь выходных клемм, к которым будет производиться подключение, пять: две для питания и три для переключения. Корпус покрыт эмалью, а стоимость такого запора относится к среднему ценовому сегменту. От стандартных дверных запорных устройств он отличается своей долговечностью, компактностью, установкой и простотой эксплуатации.

Расположить его так, чтобы электромагнитный замок был скрыт. Первый является датчиком магнитного поля и определяет его наличие, а второй выглядит как соединение магнита и геркона.

Когда решение пускать или нет принимает охранник, и закрывается не единственная дверь в помещение. Такую схему обычно используют на проходных. После отключения электричества у вас образуется колебательный контур, который сгенерирует переменный ток.

Установка электромагнитного замка своими руками это достаточно простой процесс. Когда подача тока прекращается, поле исчезает, соответственно, ничто больше створку не удерживает.

Если ключа нет в памяти, то два коротких сигнала. Разновидности электромагнитных замков Выше были рассмотрены простые магнитные запоры и те, которые подключаются к контроллеру питания. Основных вариантов монтажа несколько: на косяк изнутри, сердцевиной к двери; контактной площадкой по горизонтали; контактной площадкой внутрь; на уголке. Блок ответа, у всех абонентов свой, выполнялся по этой же схеме.

Правда, чаще он используется в общественных зданиях, поскольку обязательным условием его нормальной работы является постоянная работа электросети. В обоих случаях провод от блока питания до контроллера и от контроллера до замка должен быть типа ШВВП-2х0,
Контроллер Z-5R программирование ключей touch memory

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

expertVAZ.ru

Средневековые замки Европы, видео

И напоследок интересный документальный фильм об истории средневековых замков в Европе.

https://youtube.com/watch?v=mnaaoLPtDf0

P. S. И почти на правах рекламы, но ключевое «почти», особым вдохновением при написании этой статьи стала недавно вышедшая компьютерная игра Kingdom come Deliverance, которая сделана на основе настоящих исторических событий, некогда происходивших в средневековой Чехии, и представляет собой помимо всего прочего отличный виртуальный экскурс в историю европейского средневековья. Одним словом, наш исторический сайт ее рекомендует всем читателям.

Виды дверных замков

Все запирающие устройства в своем составе имеют:

• фиксирующее приспособление;
• специальный короб для запора, сделанный из металла;
• задвижку;
• ключ для перемещения ригеля.

От того, какова конструкция дверного замка, зависит его назначение. Способ крепления блокирующих механизмов к дверному устройству подразделяет их на:

• врезные, их устанавливают внутрь;
• накладные, закрепляются на внутренней стороне дверей.

Необходимо запомнить, дверные накладные и врезные замки изготавливают для «левых» и «правых» дверей, не советуют при установлении их переворачивать. Это может поспособствовать их ненормальному функционированию.

Устройство врезного замка.

Имеются универсальные дверные замки, в которых возможен переход с левой на правую дверь, и наоборот. Такое можно сделать, если переставить засов-защелку или защелку. Эта операция проводится без разборки всего замка.

Любопытной разновидностью накладного дверного замка является замок-балка. У него имеется два засова. Они перемещаются по всей ширине двери горизонтально. Этот замок встает на защиту двери и со стороны, где находятся петли.

Тяжелее поддается монтажу врезной вид дверных замков, отсюда большая вероятность не особо качественной установки. Место дверного полотна, где происходит их врезка, основательно ослабляется. А его более близкое расположение к внешней поверхности делает двери более доступными взломщику. Надо отдать должное врезным замкам, которые менее видимы и более удобные в использовании.

Накладные дверные замки не имеют таких недостатков, как врезные. Их элементарнее установить, в местах монтажа они не понижают крепость. Накладные замки прекрасно функционируют на дверях, которые открываются внутрь. Данный вид дверного замка отлично защищает от покушений с внешней стороны, но взломщику, находящемуся в помещении, он не помеха. У накладных замков есть недостаток – это изменение внешнего вида дверей в худшую сторону.

Схема накладного дверного замка.

Сейчас изготавливают дверные замки с несколькими засовами. Их называют многозапорными замками. Надежная запорная система та, засовы (ригели) которой распределены по как можно большей длине торца двери.

Наиболее известным механизмом замка двери является врезной запор. В его состав входят:

• корпус;
• лицевая планочная деталь;
• приводной рычаг;
• засов с основным действием;
• засов со специальной защелкой.

Вне зависимости от того, каково крепление к дверям, приспособление нынешних замыкающих механизмов содержит две составляющих:

• секрет, с его помощью узнается ключ к замку;
• исполнительное устройство, выполняет запирание.

Зачем изготавливать электромеханический замок самостоятельно?

Читая данную статью, многие могут задать вопрос, а зачем вообще мучатся и пытаться сделать электромеханическое запирающее устройство своими руками, когда его легко можно купить в магазине? Пусть даже цена на него не низкая, но всегда можно подкопить, отложить или взять в рассрочку, это все равно лучше чем, в конце концов, потерпеть неудачу пытаясь «склепать» нечто более или менее работающее.

Прежде всего, не следует сбрасывать со счетов пытливый ум наших российских умельцев-кустарей, которым может и сам замок не очень нужен, просто интересно разобраться и сделать. Второй момент – это нами уже упомянутая безопасность, любое заводское запирающее устройство имеет свои недостатки, о которых может быть известно злоумышленнику. Воспользовавшись этими знаниями, преступник быстро расправится с купленным в магазине навороченным электромеханическим замком и вынесет все ценное из дома.

А представьте, если вам удастся собрать стабильно работающее электромеханическое устройство. Его главным преимуществом станет то, что никто кроме вас не будет знать особенностей его конструкции, а значит, злоумышленник просто не станет рисковать, пытаясь вскрыть замок. Но даже если вы нарветесь на вора суперпрофессионала, которого не удержит ни один замок, все равно даже такой вор потеряет больше времени, возясь со вскрытием «самоделки», нежели если бы он вскрывал заводское устройство. В общем и целом некоторые преимущества у самодельных замков имеются.

Какой подход выбрать при изготовлении замка

На то, каким будет облик вашего электромеханического замка, во многом повлияет подход, который был избран при его изготовлении. Существует два основных подхода, которые используют умельцы при создании замков и систем управления ими.

1. Первый подход предполагает кустарное изготовление всех элементов защитной системы, включая электромеханическое запирающее устройство.
2. Второй подход предполагает комбинирование заводских и кустарно изготовленных элементов системы, включая замок.

Бывалые мастера советуют воспользоваться вторым подходом, поскольку изготовить абсолютно все детали самостоятельно очень сложно, да и незачем. Гораздо легче и эффективнее «усовершенствовать» заводские образцы запирающих устройств, посредством внедрения своих «кустарных примочек».

Изготовить «с нуля» электромеханический замок чрезвычайно сложно, ибо в своей конструкции он имеет элементы, изготовление которых требует специализированного оборудования. Однако никто не запрещает взять детали и комплектующие с других запирающих устройств и изготовить гибрид неизвестный ни одному профессиональному взломщику.

Замок с герконом

Самодельные электро-кодовые дверные замки на герконах удобно устанавливать на дверях, которые должны быть постоянно закрыты. Главная деталь в кодовых замках – реле-геркон. При выходе из помещения достаточно нажать кнопку на панели, и дверь после полного закрытия зафиксируется благодаря замыканию геркона. Открываются такие двери путем набора шифра. Схема кодового замка выполняется следующим образом:

• катушка, находящаяся под напряжением, выполняет переключение связей между лапками;
• при размыкании цепи контакт устанавливается в первоначальное положение;
• если замыкается пустая лапка с одним контактом катушки, то геркон при нажатии клавиши переключает связь с одной лапки на другую;
• для составления полноценного замка цепь перед первой группой размыкается и заполняется клавишами, действующими на размыкание;
• после получения схемы с количеством герконов, равным количеству клавиш кода, изготавливают сам замок.

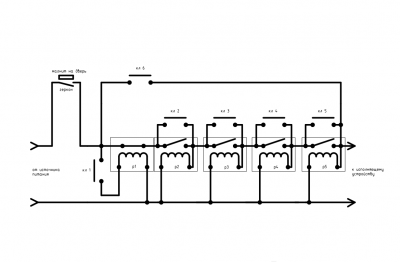

Схема клавиатурного кодового механизма
