Схема подключения видеодомофона, вызывной панели и электромеханического замка

Виды

Классифицируют эти замки по нескольким параметрам.

По принципу запирания

Бывают двух типов:

Сдвижные. Действие механизма основано на сдвиге якоря. Большинство моделей врезные

При монтаже важно придерживаться пошаговой инструкции. Удерживающие

Якорь действует на отрыв. Выпускаются накладные и врезные модели, у врезных ‒ низкое сцепное усилие.

По типу управления

Выпускаются:

1. С элементами Геркона. Для контроля работы не нужно напряжения. За счет действия магнита происходит контакт и удержание требуемого уровня напряжения.
2. С датчиками Холла. Представляют собой микросхему. Для работы необходимо дополнительное питание.

Последний вид обеспечивает повышенную безопасность за счет чувствительных датчиков.

По способу крепления

Бывают:

1. Врезными. Полностью встраивается внутрь полотна калитки.
2. Полуврезными. Монтируется во внутрь двери, но часть элементов видна снаружи.
3. Накладными. Фиксируется сверху створки на металлических уголках.

Установка электронного замка на дверь в Москве и МО

Установка электронных замков в квартирах, частных домах, офисах на сегодняшний день является одним из самых оптимальных решений обеспечения безопасности помещения. Надежное и комфортное сочетание механических и электронных составляющих в механизме запорного устройства делают его удобным в эксплуатации и практически неприступным для взломщиков.

Установка электронного замка на входную дверь кроме технической части монтажа включает в себя также электротехнические работы, настройку и кодирование считывающих устройств. Поэтому монтаж электронного замка – прерогатива квалифицированных специалистов. В Москве и Московской области много дверных сервисов, предлагающих услуги по установке запорных устройств, в том числе и электронного типа. Но гарантировать качество и безопасность могут лишь единицы.

Компания LOCKSERVICE – одна из лучших замочных служб столицы, которая предлагает своим клиентам воспользоваться следующими преимуществами:

• У нас круглосуточный график работы без выходных дней. Это значит, что установка механизма может быть осуществлена в любое удобное для вас время. Если нужна срочность – мастер приедет на место всего за 15 минут;
• Выбор нужной запорной системы – сложное занятие. С LOCKSERVICE вам никуда не придется ехать. У специалиста всегда имеется в наличии более 320 видов различных запирающих конструкций, в том числе электронного типа, и другой дверной фурнитуры;
• Мы проводим строгий отбор при наборе персонала. Каждый наш сотрудник прошел проверку по базе МВД и аттестован по специальности;
• Качество своей работы мы подтверждаем документально. Письменная гарантия на монтаж фурнитуры выдается сроком до 3-х лет.

Как установить электронный замок на дверь самостоятельно? Наиболее популярны электронные запорные системы двух вариантов – врезные и накладные. Самые простые в монтаже своими силами – накладные устройства. Для работы понадобится стандартный набор инструментов установщика — шуруповерт, отвертка, электродрель, карандаш, уголок, набор сверл. Поэтапно процесс установки выглядит так:

• Нанесение разметки на дверном полотне;
• Просверливание отверстий для креплений и соединения корпуса с внутренней стороны помещения со считывающим механизмом снаружи;
• Монтаж устройства, разметка и установка ответной планки на дверной коробке;
• Установка считывающего прибора, подключение проводов к запирающей конструкции;
• Соединение механизма с блоком управления, настройка электронного механизма, кодировка считывающих элементов.

Врезка электронного замка врезного типа в дверь намного труднее. Для металлических входных конструкций она требует разборки дверного полотна, для деревянных – сложных столярных работ. Самостоятельно поставить электронный замок с соблюдением всех нюансов технологии монтажа, не имея в этом опыта, практически невозможно даже при наличии самой подробной инструкции.

Не знают, как правильно сделать электрозамок на дверь и не смогут произвести монтаж также и дешевые мастера-самоучки, к которым часто обращаются владельцы помещений с целью сэкономить.

Сделать все быстро, аккуратно и с гарантией могут только профессионалы. Мастера LOCKSERVICE готовы помочь в решении любых проблем с замками и дверями в любое время.

Хотите качественно установить электронный замок на входную дверь? Звоните в LOCKSERVICE.

Как управлять

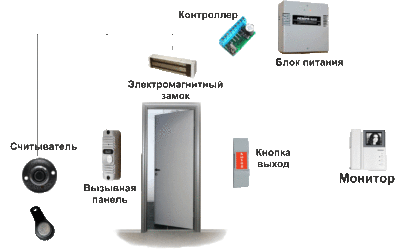

Тип управления зависит от разновидности ЭМЗ. Чаще всего применяется специальный блок, соединенный с каждым элементом оборудования и электросетью. Цель блока – при необходимости подавать напряжение на механизм запирания. ЭМЗ, входящий в перечень СКУД, оснащенный контролером, который решает, когда можно открывать калитку.

СКУД

Когда считыватель предоставит контроллеру проверяющую информацию, сформируется сигнал для открывания калитки.

Часто ЭМЗ имеют кнопку, которая открывает калитку со двора. Много моделей можно открыть ключом. Это очень кстати, если начались перебои с электричеством или оборудование начало «баловаться».

Сегодня для удобства пользователей производители оснащают свои ЭМЗ несколькими способами управления:

• кнопкой;
• ключом;
• контроллером с различными считывателями.

Монтаж замка на калитку своими руками

Готовим необходимые инструменты:

• болгарку с насадкой по металлу;
• отвертки;
• электродрель;
• изоленту;
• пассатижи;
• кабель;
• хомуты для монтажа;
• проволоку;
• гаечные ключи.

Фото: процесс монтажа замка на металлическую дверь

Порядок действий следующий:

1. Размечаем на створке, где будут делаться отверстия.
2. Электрической дрелью высверливаем их.
3. Шпильками на резьбе, гайками крепим замок к калитке.
4. Отмечаем место соответствующего размера под защелку. Вырезаем болгаркой под нее гнездо.
5. Если кабель не идет в комплекте, покупаем его. Причем по длине лучше взять немного с запасом.
6. Выполняем укладка кабеля от калитки к основному зданию. Делается это под землей, пряча в пластиковые водопроводные трубы либо в забор, где тот примыкает к дому.
7. В местах, где кабель проходит по воздуху, дополнительно натягиваем проволоку из металла. Кабель скрепляем с проволокой специальными скобами.
8. Для заведения кабеля в дом проделываем в стене сквозное отверстие. Устанавливаем основной блок.
9. Снаружи калитки монтируем вызывную панель и по желанию видеокамеру.

Выполняем пробное открытие/закрытие электронным, механическим ключом.

Как самостоятельно установить домофон на калитку

В комплектах домофона и замка присутствует схема установки и подключения. Если чётко следовать инструкции, можно смонтировать все устройства, не имея специальных навыков

Важно перед установкой определить и разметить место, где будет находиться каждый прибор и пройдёт кабель-канал (если домофон проводной). Это поможет точно отмерить длину провода, установить каждый блок на удобную высоту и определить угол обзора камеры на вызывной панели

Оборудование для установки

Комплект инструментов для монтажа всех блоков домофона зависит от того, как и на какие поверхности они будут устанавливаться. Универсальный набор выглядит следующим образом:

• перфоратор (для отверстий в бетонных и кирпичных основаниях);
• дрель (для сверления металла и дерева);
• свёрла для разных типов оснований (бетон, металл, дерево);
• набор отвёрток (шуруповёрт);
• набор гаечных ключей (желательно торцевых);
• набор стамесок (для монтажа врезного замка в деревянную калитку);
• кусачки, пассатижи, монтажный нож (как вспомогательный инструмент).

Можно запастись лопатой, если прокладка кабеля планируется под землей.

Наружный блок

Вызывная панель (наружный блок) устанавливается на внешней стороне ограждения, в непосредственной близости от калитки с замком, а если домофон не имеет функции видео, достаточно определить удобное расположение панели. При наличии видеокамеры придётся учесть и угол установки. Чем больше угол обзора встроенной камеры, тем больше маневра для установки наружного блока.

Прокладка кабеля

Где бы ни проходил электрический кабель, надо позаботиться о его защите. Пуская проводку по воздуху, нужно спрятать её в гофр для защиты от осадков и ультрафиолета. Если планируется проводка по стене или забору, предварительно должен быть установлен кабель-канал. Кабель под землей лучше всего оборудовать металлической защитой, чтобы не повредить его случайно.

Перед прокладкой кабеля лучше предусмотреть все возможные подключения опций в будущем. К примеру, для возможности подключения дополнительной камеры стоит проложить лишнюю линию до калитки, чтобы потом не пришлось демонтировать весь канал.

Не нужно забывать о том, что все открытые места проводки на калитке или заборе должны быть невидимы и недоступны с внешней стороны ограждения.

Внутренний блок

Внутренний блок домофона можно монтировать в любом удобном месте. Иногда используют несколько точек по всему дому. Но если предполагается одна, вешают её, как правило, около входной двери. Особых указаний по монтажу здесь нет.

Коммутация проводки

Одним из самых важных этапов (если не самым важным) является подключение проводки ко всем элементам сети. Неверная коммутация может привести к поломке одного или всех блоков домофона. В основном, оборудование имеет защиту от перепадов напряжения, тем не менее, следует строго соблюдать все указания инструкции по установке и подключению.

Подключение и оценивание работоспособности устройства

Будучи уверенным в правильности монтажа и подключении всех комплектующих, можно подавать напряжение и проверять работу домофона:

• оценить работоспособность замка на предмет срабатывания электропривода при открытии;
• работает ли кнопка вызова;
• насколько хороша слышимость в переговорных устройствах.

Если на калитку установлен видеодомофон, нужно проверить угол установки вызывной панели и качество картинки на дисплее домофона.

Требуемые инструменты и комплектующие

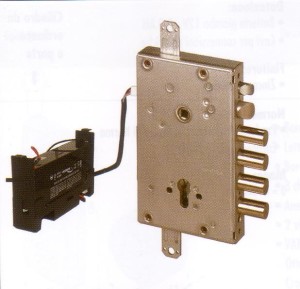

Состав необходимых комплектующих и деталей во многом будет зависеть от сложности конструкции вашего электромеханического замка. В рамках данного пункта мы опишем самые типичные детали и инструменты, которые могут потребоваться для изготовления электромеханического запирающего устройства и системы управления им. Начнем с деталей.

• Монтажная плата и радиодетали согласно схеме. Они нам понадобятся для изготовления блока управления замком, хотя никто не мешает вам приспособить готовый заводской блок.
• Детали механизма секретности механической части замка (ригель, сувальды, пружины).
• Готовый корпус для замка или материалы для его изготовления. Естественно, что чем качественнее будут материалы, тем лучше.
• Специализированный электропривод для электромеханических замков или стандартный привод для центрального замка автомобиля.
• Небольшой электромотор.
• Зубчатые колеса и венцы.
• Приводная спица.
• Небольшой металлический стержень с ручкой, который будет крепиться в корпусе замка и станет частью электрозащелки, если конечно она вам потребуется.
• Реле, рассчитанное на определенную нагрузку, крепеж для замка.
• Блок питания 12 вольт и электропроводка нужной длины и сечения. Мастера рекомендуют использовать разноцветную проводку, с тем, чтобы не допустить ошибки при подключении всех элементов защитной системы.
• Элементы управления электромеханическим замком, вызывная панель, трубка или монитор для видеодомофона.

Мы не зря рассматриваем не только детали самого запирающего устройства, но и элементов управления им. Поскольку поставить один только электромеханический замок без подключения его к сети и вспомогательным устройствам, значит проделать всю работу напрасно. Кроме деталей и комплектующих, нам потребуются и инструменты. Полный их перечень также обозначить довольно сложно, поэтому остановимся на типовых.

1. Паяльник, припой, бокорезы, плоскогубцы.
2. Набор разнообразных отверток.
3. Набор надфилей и напильников.
4. Дрель со сверлами по металлу диаметром от 1,5 до 15 мм. Если будите работать с печатной платой и деталями, то потребуются и более тонкие сверла.
5. Приборы для измерения напряжения.

Процесс самостоятельного изготовления электромеханического замка

Изготавливать электромеханический замок, мы начинаем с блока управления. В данном случае нужно либо приобрести готовую плату для блока управления с нужными параметрами, либо изготовить ее самостоятельно согласно прилагаемой схеме (рис 1).

Припаиваем необходимые радиодетали к специально подготовленной печатной плате и убираем ее пока что в сторону. Теперь приступаем к изготовлению корпуса замка. Отметим сразу, что корпус лучше изготовить с таким расчетом, чтобы в нем поместился и блок управления и механическая часть замка, за исключением случаев, когда запирающее устройство планируется использовать на улице.

Корпус лучше всего изготовить из металла, толщиной не менее 3 мм. Форма и величина корпуса будет зависеть от размеров комплектующих. Теперь можно перейти к монтажу элементов в корпус согласно схеме (рис 2). Коротко опишем порядок производства работ.

• Засверливаем 3 мм отверстия в корпусе замка для креплений электропривода. Надежно «садим» привод на болты по месту согласно схематичному изображению (рис 2).
• К выходному валу электромотора крепим металлическое зубчатое колесо.
• Крепим зубчатые венцы таким образом, чтобы они сообщались с зубчатым колесом.
• Перпендикулярно зубчатому колесу крепим маленькие металлические пластинки, которые будут играть роль блокирующих элементов.
• Устанавливаем возвратные пружины.
• Непосредственно у зубчатого колеса устанавливаем 2 подвижных элемента с радиальными пазами.
• Монтируем возвратные элементы.
• Устанавливаем запирающий элемент (ригель) соединяя его с приводным механизмом при помощи приводной спицы. В основание ригеля устанавливаем пружину.
• Устанавливаем вибрационный возвратный элемент (специальную пластинчатую пружину).
• Собираем и устанавливаем механический секрет, сообщая его с ригелем, не забыв просверлить отверстие под замочную скважину. В общем и целом все.

Подводя итог, отметим, что изготовить электромеханический замок самому вполне реально. Однако для этого требуется определенная сноровка, желание и умение обращаться с инструментами. Лучше всего использовать готовые комплектующие к электромеханическим запирающим устройствам, которые поставляют их производители. В этом случае ваше самодельное устройство получится несколько дороже, зато больше шансов, что оно будет надежным и стабильно работающим. Мастерите с удовольствием!

Цифроаналоговые домофонные системы.

На сегодняшний день широко используются Польские домофоны от компаний RAINMANN (Райнман), LASKOMEX, PROEL. Не отстают от них и наши Российские ветераны «VIZIT», «CIFRAL» и «Метаком», работающие на этом рынке с начала 90-х годов.

Цифроаналоговые (цифровые) домофонные системы достаточно надежны и просты в монтаже. Они рассчитаны на подключение до 255 трубок, но из-за своей дороговизны, по отношению к координатным домофонам, цифровые пользуются небольшим спросом у населения, и как следствие, у фирм, занимающихся их установкой.

Для установки цифровой домофонной системы прокладывается линия двухжильным проводом, к которому параллельно подключаются абонентские трубки с обязательным соблюдением полярности.

Здесь принцип действия такой:
При наборе номера квартиры, центральный процессор панели домофона формирует и посылает сигнал в двухпроводную линию в виде цифрового кода. Трубка, к которой адресован этот сигнал, распознает его и подключается к линии.

Каждая абонентская трубка в такой системе оснащена специальной цифровой микросхемой, которая программируется перемычками (джамперами) на конкретный номер квартиры. Джамперы расположены на специальной панельке, которая находится на плате внутри трубки. И чтобы установить код номера квартиры, придется разобрать трубку.

Возле панельки напротив каждого джампера есть цифры, с помощью которых и программируется микросхема.

Сумма цифр замкнутых перемычек соответствует номеру квартиры.

Например. Чтобы установить код квартиры с №38, надо замкнуть джамперы с цифрами 32, 4, 2. Остальные перемычки должны быть разомкнуты.

И если Вам придется менять трубку самому, то достаточно будет выставить джамперы, как они были установлены в старой трубке, или из имеющихся цифр подобрать номер квартиры.

Как видите, система довольно таки простая, но не лишена недостатков.

Первый – это эксплуатация.
Допустим, в линии или в трубке происходит короткое замыкание — тогда система становится полностью неработоспособной. А чтобы определить, где именно произошла неисправность, придется побегать и попотеть. Это удача, если в этот момент все жители подъезда оказались дома. А если кто-то уехал на выходные загород или на море.

Естественно, все это определяется, находится, устраняется и усовершенствуется.
Компания RAINMANN выпустила этажные контроллеры RN-FC5, которые так же, как и абонентские трубки подключаются к двухпроводной линии системы. А уже непосредственно к контроллерам подключаются абонентские трубки.

Этажные контроллеры рассчитаны на подключение к ним от 1 до 5 трубок. Контроллер опрашивает каждую трубку, которая к нему подключена, и в случае выявления неисправности сигнализирует и отключает неисправный участок из системы. Чтобы обеспечить связь со всеми 254 абонентами, таких контроллеров надо 64 штуки.

Как правило, это приводит к удорожанию комплекта оборудования и усложнению схемы, а значит, к уменьшению надежности системы из-за того, что добавляются дополнительные элементы, которые могут выйти из строя, или где-нибудь нарушится контакт. Да и ремонт или покупка цифровой трубки выходит дороже, чем аналоговой – это второй недостаток.

Но, не смотря на эти недостатки, цифровые системы на Российском рынке существуют, пользуются спросом, и прекрасно конкурируют с координатно-матричными домофонами за счет своих функциональных возможностей. Тем более, тот же этажный контроллер RN-FC5, позволяет использовать обычные трубки координатных домофонов в цифровых системах.
